Когда необходима замена стартера и как избежать поломки

Устройство

Любой стартер автомобилей ВАЗ работает по принципу электродвигателя и состоит из следующих деталей:

• корпуса – он выполнен в виде пустотелого металлического цилиндра, в нем размещаются детали электромотора;
• статора с обмоткой – неподвижная часть электрической машины, располагается в корпусе вдоль его стенок;
• ротора (по-другому называется якорем) – является движущейся частью стартера, представляет собой вал, на котором собраны металлические пластины, внутри них расположена обмотка. Якорь крутится во втулках, которые ему служат опорой, на валу якоря так же располагается коллектор, состоящий из наборных пластин;
• втягивающего реле – оно служит для выполнения сразу двух задач: соединяет и разъединяет электрическую цепочку, за счет сердечника передвигает бендикс, позволяя ему зацепится с маховиком ДВС;
• бендикса – шестеренки, располагающейся на валу ротора. Она сцепляется с маховиком, передавая ему вращение от ротора при запуске двигателя;
• щеточного узла – представляет собой четыре щетки в корпусе, каждая щетка контактирует с якорным коллектором, за счет чего и создается электромагнитное поле в электродвигателе.

Помимо стандартных пусковых механизмов для автомобилей промышленностью также производятся редукторные стартеры, они отличаются наличием дополнительного редукторного устройства.

Принцип работы стартера

Принцип работы стартера довольно прост – когда вы заводите машину, от аккумулятора к стартеру подается энергия, далее выдвигается шестерня, которая сразу же создает сцепление с маховиком. В это же время начинает работать мотор стартера, который своими вращениями дает импульс к вращениям поршневого двигателя машины. Через несколько секунд вы услышите характерный гул, который свидетельствует о том, что двигатель машины начал самостоятельную работу.

После того, как процесс зажигания окончен, стартер самостоятельно переходит в исходное положение, и абсолютно готов к следующему использованию.

Устройство стартера

Стартер автомобиля представляет собой электродвигатель. Он преобразует электрическую энергию от аккумулятора в механическую работу, которая приводит в движение маховик и коленчатый вал, для начала процесса движения поршней. Стартером оборудованы все двигатели.

Принцип работы устройства основан на законах физики, которые известны со школьной скамьи. Если между двумя полюсами магнита поместить проволочную рамку с двумя концами, а потом пустить через нее ток, то она начнет вращаться. Это и есть самый простой электродвигатель.

Простой автомобильный стартер представляет собой металлический корпус, в котором находятся четыре магнитных сердечника (башмаки). Эти магниты в корпусе и представляют собой статор электродвигателя. Раньше на башмаках наматывалась обмотка возбуждения, на которую подавался электрический ток от аккумулятора. То есть это был классический электромагнит. На современных же устройствах применяются обычные магниты.

Другой важной деталью устройства является якорь. Он представляет собой вал с напрессованным сердечником из электротехнической стали. В пазах сердечника находятся те самые рамки, которые будут вращаться вокруг полюсов магнита

Концы рамок соединены с коллектором, к которому подходят четыре щетки – две положительные от АКБ и две отрицательные, которые будут идти к массе

В пазах сердечника находятся те самые рамки, которые будут вращаться вокруг полюсов магнита. Концы рамок соединены с коллектором, к которому подходят четыре щетки – две положительные от АКБ и две отрицательные, которые будут идти к массе.

В закрывающей задней крышке находятся щеткодержатели с пружинками, которые постоянно поддавливают щетки к коллектору для обеспечения контакта. Также в задней крышке установлена опорная втулка якоря или подшипник.

На металлическом корпусе находится входной контакт. К этому контакту подключается плюсовая клемма аккумулятора (+). Ток проходит по рамкам якоря и выходит на отрицательные щетки массы. Масса соединяется с отрицательной клеммой аккумулятора. Таким образом, создается магнитное поле вокруг рамок якоря и он вращается.

Ток от аккумулятора на стартер не может подаваться постоянно. Он нужен только в момент запуска двигателя. Поэтому между плюсовым проводом аккумулятора и контактом стартера есть так называемый медный пятак, который замыкает контакты.

На валу якоря также выполнено шлицевое соединение, на котором находится направляющая втулка и бендикс с шестерней с возможностью осевого перемещения. Это движение обеспечивает контакт шестерни непосредственно с зубчатым венцом маховика. Простыми словами можно сказать, что бендикс подходит к маховику, проворачивает его, сколько это необходимо, а потом отходит обратно.

Но бендикс не перемещается по валу самостоятельно. Это делает другой электромагнит меньшего размера – втягивающее реле. От реле к шестерне подходит вилка, которая и толкает бендикс. К катушке втягивающего подается управляющий ток от аккумулятора через замок зажигания. При включении зажигания катушка намагничивается и втягивает сердечник. Этот сердечник, с одной стороны, связан с вилкой бендикса, с другой – с пятаками, замыкающими контакты электродвигателя. Когда напряжение с катушки втягивающего реле снимается, то вилка вновь втягивается обратно на место, а электродвигатель прекращает свою работу.

Основные компоненты

Таким образом, основными составляющими стартера можно назвать:

• магнитный статор;
• вал с якорем;
• втягивающее реле с компонентами (электромагнит, сердечник, контакты);
• щеткодержатель с щетками;
• бендикс с шестерней;
• вилка;
• элементы корпуса.

Сборка

Сборка стартера является завершающим этапом ремонта. Прежде чем собрать стартер, вал, редуктор, якорь и втулки нужно смазывать. Чем же можно смазать стартер перед тем, как его собирать? Для этого может использоваться графитовая смазка, Литол, моторная жидкость. Сборка и установка стартера осуществляется в обратной последовательности, после монтажа необходимо произвести проверку работоспособности узла.

Чтобы удостовериться в том, что ремонт был произведен правильно, на корпус механизма нужно подать минус, а на обмотку — плюс. Если после подключения бендикс может перемещаться вперед и назад, при этом контакты реле замыкаются нормально, это свидетельствует о том, что механизм полностью рабочий. После подачи плюса на электродвигатель, моторчик должно вращаться равномерно, какие-либо шумы и звуки при этом должны отсутствовать. Если звуков нет, то механизм ставится на место.

В том случае, если вы допустили какие-либо ошибки в сборке механизма, эксплуатировать транспортное средство не рекомендуется. В противном случае вы можете столкнуться с проблемой где-то в дороге, а хуже всего будет, если она настигнет водителя при езде за городом по трассе. Поэтому если вы сомневаетесь в том, что все сделано правильно или в процессе выполнения работ были допущены ошибки, лучше будет проконсультироваться по этому поводу со специалистом. Поверьте — лучше один раз немного заплатить, но быть уверенным в том, что машина будет работать нормально, чем сэкономить и столкнуться с более высокими затратами на ремонт.

Извините, в настоящее время нет доступных опросов.

Дополнительные работы

Поскольку стандартная электросистема мотоцикла «Урал», равно как и цепь большинства импортных транспортных средств, не рассчитана на эксплуатацию техники со стартером, придётся внести в неё доработки. При малейшем снижении температуры окружающего воздуха может возникнуть проблема с запуском — стартер быстро разрядит аккумулятор, что заставит вас подзаряжать его и впоследствии пользоваться педалью. Опытные мотоциклисты рекомендуют установить на двухколёсное транспортное средство аккумулятор от японского автомобиля 90-х годов. Такая батарея имеет компактные габариты и достаточно большую ёмкость — вплоть до 65 Ач.

Однако установка крупного аккумулятора повлечёт за собой другую неприятность — генератор не сможет заряжать такую батарею полностью, и стартер вновь нельзя будет использовать. Чтобы устранить эту проблему, можно воспользоваться следующими техническими решениями:

• Перемотать стандартный генератор, чтобы повысить его мощность на 100–200 Вт. Однако нужно понимать, что надёжность такого узла снизится;
• Установку стартера часто сопровождают заменой стандартного генератора на узел от лёгкого трактора либо от современной модели Ирбитского завода;
• Поменять генератор на аналогичный узел от импортного малолитражного автомобиля 90-х годов — идеально подходят детали от Honda и Daihatsu.

Доработка электросети после установки стартера требует определённого профессионализма, поскольку при неправильном соединении проводов или при недостаточной намотке изоляции вы можете попросту сжечь мотоцикл.

Поскольку генератор со временем всегда теряет часть своей мощности, стартер может вновь перестать работать. Чтобы избежать возникновения такой проблемы, стоит каждые 10 тысяч километров очищать щётки узла, регулировать зазор его приводного механизма, а также устранять мелкие неисправности. Также каждые 5 тысяч километров осматривайте проводку — если на ней начинают появляться оплавленные участки или пробои, стоит установить кабели, имеющие большее сечение.

Как снять бендикс со стартера для его ремонта

Будем снимать бендикс на примере роторного стартера ВАЗ 2107. Чтобы добраться до него, нужно его разобрать. В зависимости от типа и производителя это делается по-разному. Мы рассмотрим, как это сделать своими руками на классическом типе.

Частичная разборка стартера

Первым делом откручиваем гайку на шпильке втягивающего реле, которая держит “косу” (гибкий провод) электродвигателя. Очень часто, по неопытности, многие его обрывают. Чтобы этого не произошло, сразу отсоедините его.

Откручиваем болты, которые держат втягивающего реле. Прежде чем вынуть его из корпуса стартера, желательно пометить маркером, как он стоял. Для этого просто проводим линию через место, где он соединяется с корпусом.

Так вы не перепутаете местами силовые болты. Кроме этого, при установке якоря втягивающего, можно перепутать его положение относительно вилки. После этого не будет надежного соединения между ним и вилкой. Для этого, слегка вытягиваем реле, не меняя положение якоря, маркером проводим линию по нему и корпусу втягивающего.

Теперь можно его смело снимать. Сдергиваем якорь силового реле с вилки и вынимаем его. Посмотрите на него. Можно не отсоединять силовое реле от корпуса, не вытягивать якорь. Это делается для простоты разбора.

Не на всех моделях стартеров есть язычок в месте фиксации якоря к вилке. Если его нет и якорь одинаковый со всех сторон, то помечать его положение относительно реле не нужно.

Откручиваем гайки с тыльной стороны электродвигателя. Они удерживают его корпус в собранном виде. Бывает такое, что гайки от старости закисли. Если они выкручиваются вместе со шпильками – ничего страшного. Если так произошло, то вынимаем шпильки.

Чтобы разъединить две части корпуса электромотора, можно наставить отвертку или пробой в стык двух частей, и слегка стукнуть молотком. Или поддеть отверткой. Снимаем нижнюю часть.

Чтобы снять якорь электромотора, нужно разжать вилку, которая сидит на «ушах» бендикса. Для этого отверткой отгибаем одну сторону вилки и снимаем её, затем вторую. Теперь можно вытащить якорь. Так мы получаем доступ к бендиксу. Теперь его нужно снять с вала.

Как снять бендикс

Опять же, в зависимости от типа снимается он с якоря по-разному. В редукторном стартере его достаточно вынуть из редуктора, если он с внешним соединением. Такие стартеры применяются в спецтехнике. Для гражданского транспорта, в большинстве случаев, используются планетарные редукторы. Здесь уже нужна частичная разборка, чтобы добраться до него.

На валу он удерживается стопором и шайбой. Первым делом сбиваем шайбу. Для этого подойдет ключ на «13» или любая втулка по диаметру этой шайбы. Главное чтобы тот предмет, которые вы возьмете, своей плоскостью лежал четко на шайбе. Сверху неё есть паз, его ключ не должен цепляться.

Размещаем вал электромотора стартера ВАЗ 2107 бендиксом вверх. Небольшими ударами молотка по ключу или втулке вниз, сбиваем стопорную шайбу. Отверткой или пассатижами снимаем стопорное кольцо. Оно снимается вверх.

Будьте аккуратными. Если это делаете отверткой, не держите сверху якорь рукой. Отвертка может вылететь и проколоть руку. Соблюдайте меры безопасности.

Снимаем стопорное кольцо и шайбу. Снимаем с вала якоря электродвигателя бендикс с обгонной муфтой и шестернёй. Теперь нужно развальцевать его две части.

Как разобрать бендикс стартера

Существует несколько способов развальцевать бендикс. По-другом его не разобрать:

1. При помощи тупой отвертки или зубила.
2. Использовать «жену болгарина».

Рассмотрим эти два способа. Переворачиваем бендикс шестернёй вниз. В место соединение верхней и нижней части обгонной муфты наставляем «жало» отвертки. Ударами молотка отворачиваем наружный край её верхней части, проворачивая муфту по кругу. Будет не красиво, но эффективно, похоже, как будто открываете консервы без консервного ножа.

Теперь можно разобрать полностью бендикс. Вынимаем шестерню с верхней крышкой. Отрывается доступ к пружинам и роликам. Теперь можно заняться его ремонтом.

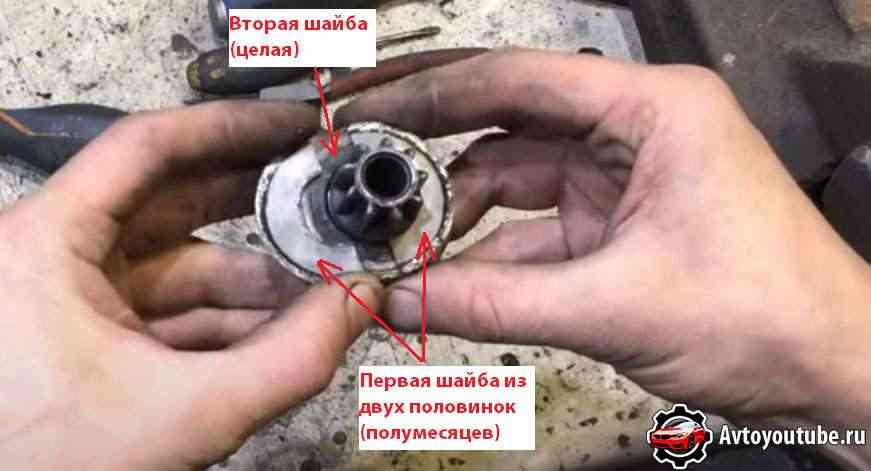

Важно, вместе с шестерней снимаются две шайбы. Одна цельная, а вторая состоит из двух половинок полумесяцев

Запомните в какой последовательности они устанавливались и не потеряйте их.

Второй вариант, как разобрать обгонную муфту – сделать несколько пропилов «болгаркой» по бокам наружного кожуха. Так он «расслабится» и его можно снять руками.

Этот способ менее варварский, но нужно быть осторожным. Во-первых, работа с электроинструментом. Во-вторых, желательно не распилить полностью обгонную муфту с её корпусом.

Замена стартера ВАЗ 2110 собственноручно

Как только все подготовлено, начинайте последовательно выполнять следующие действия. В случае если ваш автомобиль стал плохо заводиться или машина начала глохнуть, слышаться непонятные звуки, щелкает втягивающая стартера ВАЗ 2110, когда вы пытаетесь завести машину — наиболее вероятно, что у вас неисправный стартер. Если поломка не серьёзная, можно отремонтировать стартер своими руками. Если проблема сложнее, чем вы думали – понадобиться полная замена стартера ВАЗ 2110.Будьте внимательны! Во время проверки старайтесь не допустить, чтобы в корпусе стартера случилось короткое замыкание зажима провода, который соединен с плюсовым выводом аккумуляторной батареи.С помощью одного из проводов сцепляем минусовый вывод аккумуляторной батареи и корпус стартера. Другой провод, соединенный с положительным выводом, подключаем к контактному болту тягового реле. К реле присоединяется провод стартера. Если начнется вращение якоря стартера — это значит, что двигатель стартера работает исправно.Соединяем второй провод с контактным болтом на тяговом реле. С помощью отвертки или другой металлического предмета, замыкаем между собой вывод и контактным болтом тягового реле. В случае громкого щелчка и начала вращения якоря стартера — тяговое реле в полном порядке. Для дальнейшей проверки стартера, а также для определения причины неисправности необходимо разобрать стартер. Ниже приведенная инструкция поэтапно описывает, как правильно делается замена стартера ВАЗ 2110:

• Необходимо отсоединить минусовой провод от клеммы аккумуляторной батареи.
• Далее снимайте защиту картера на двигателе.
• Теперь откручиваем гайку, держащую крепление стартера, из моторного отсека (сверху).
• Внизу автомобиля найдите провод тягового реле и отсоедините его от клеммы.
• Откручиваем одну гайку на контактном болте тягового реле.
• Откручиваем гайку на нижнем креплении стартера.
• Снимаем стартер.
• И обратный порядок.

Установка стартера на место

Когда мы закончили с ремонтом, переходим к тестированию стартера:

• Отсоединяем провод от клеммы М;
• Выполняем соединение, используя для этого провод как можно большего сечения;
• Подсоединяем аккумулятор. Если шестерня стартера выдвигается, стартер работает исправно. Для предотвращения повреждений стартера не подсоединяйте аккумулятор больше, чем на 10 секунд;
• Теперь отсоединяем аккумулятор от клеммы М. Если шестерня не выдвигается, значит удерживающая катушка работает нормально;
• Точно таким же образом разъединяем аккумулятор с корпусом. Если шестерня тут же втягивается, стартер исправен;
• Крепко закрепляем стартер в тисках;
• Подключаем стартер к аккумулятору, как показано на схеме. Будьте внимательны, посмотрите, запускается ли электродвигатель и вращается ли он;
• Если при напряжении аккумулятора 11,5 V ток и обороты электродвигателя соответствуют нормам, значит стартер в полном порядке.

Двигатели ВАЗ 2110 бывают на 16 клапанов и на 8 клапанов. У первого чуть больше динамики, а второй надежней при обрыве ремня ГРМ.Если вам понадобится помощь, чтобы разобраться детальнее, будет полезно посмотреть видео о двигателе ВАЗ 2110 16 клапанов. Если в автомобиле ВАЗ 2110 двигатель трудно завести первого раза, проблема может быть в следующем. В топливе присутствует множество примесей и разных грязей. Это означает, что вам необходимо прочистить форсунки. Очень часто можно услышать фразу, например: «почистить инжектор 8 клапанов», но так говорить не совсем правильно.Существуют отдельные части инжекторной системы, которая состоит из насоса, форсунок, рампы и т.д. Если потребовалась чистка форсунок, результатом будет меньший расход топлива, большая мощность и исправность двигателя.Понятно, что такой вариант стартера является бюджетным и цена около 2000 рублей адекватно отражает стоимость товара. Вполне приличная сумма для достойного выбора!

Симптомы неисправности стартера автомобиля

Часто неисправности пускового электродвигателя маскируются под повреждения других узлов автомобиля. Кроме того, ремонт стартера автомобиля осложняется наличием и электрической, и механической частей. Поэтому «грешить» на него нужно в последнюю очередь, когда все остальное будет уже проверено. Это особенно актуально, если учесть, что место, где находится стартер, нельзя назвать доступным. Однако, есть симптомы, которые в первую очередь заставляют задуматься о работоспособности электродвигателя. Прежде всего, это:

• Втягивающее реле стартера щелкает, а вращения якоря нет. При этом аккумулятор заведомо заряжен.
• Электромотор медленно крутит коленвал. Двигатель не заводится. Повышенный разряд АКБ.
• Вращение сопровождается посторонними звуками (скрип, скрежет, стук и т. д.)

При возникновении любой из этих неисправностей, необходим ремонт или замена стартера, но сначала его нужно снять.

Снятие и установка стартера

Я думаю ни для кого не секрет, какую роль играет стартер, в системе электрооборудования автомобиля, и как плохо когда машина не заводиться в нужный момент. Хотя ремонт стартера и является не простой задачей, и для ремонта необходимы навыки и наличие оборудования, в большинстве случаев неисправности стартера устранимы. Так же одной из причин снятия стартера, есть снятие коробки передач с автомобиля.

• Далее мы перечислим некоторые причины, при которых снимают стартер с автомобиля.
• 1. Не вращается якорь, при этом тяговое реле не срабатывает.
• 2. Якорь вращается чрезмерно медленно, либо не вращается вообще, при этом срабатывает тяговое реле.
• 3. Многократное срабатывание и отключение тягового реле.
• 4. Вращается якорь, при этом не вращается маховик.
• 5. При вращении якоря от стартера идёт необычный шум.

Устройство

Стартер выглядит как два соединённых цилиндра и, как правило, крепится к картеру двигателя двумя болтами. Отвинтив их и отсоединив клеммы проводов, можно легко снять деталь с автомобиля. В цилиндре меньшего размера расположены:

• Контактный пятак, замыкающий электрическую цепь стартера;
• Втягивающее реле, приводящее в движение шток вилки;
• Верхняя часть вилки стартера, шарнирно соединённая со штоком реле.

В цилиндре большего размера находятся компоненты электродвигателя и механические детали, а именно:

• Подшипник качения или втулка – необходимы для фиксации вала шестерни;
• Шестерня бендикса, передающая крутящий момент от электродвигателя к зубчатому венцу маховика;
• Собственно бендикс, роликово-пружинная муфта, необходимая для соединения и разъединения стартера с маховиком;
• Обмотка статора, формирующая электромагнитное поле, в котором вращается якорь;
• Якорь, играющий роль ротора электродвигателя;
• Щёточный узел с щётками, передающими ток обмотке якоря.

Автомобильный стартер, по своей сути, является электродвигателем, поэтому основными его компонентами являются ротор и статор

Во внешнем строении стартера выделяют корпус электродвигателя с капюшоном шестерни и корпус втягивающего реле с контактными болтами.

Демонтаж стартера автомобиля

Эта операция может стать одной из самых трудоемких. Однако без нее нельзя точно локализовать неисправность и уж, тем более, произвести ремонт стартера своими руками. Необходимо заранее запастись терпением и инструментом. Крайне желательно наличие в гараже смотровой ямы.

• Перед тем, как снять стартер автомобиля, обязательно отключают провода от аккумулятора. Это делается всегда, независимо от марки автомобиля и схемы его электрооборудования.
• После того, как напряжение будет снято, можно откручивать гайки на клеммах втягивающего реле стартера и на его корпусе. Проще всего это сделать с помощью шарнирного удлинителя для головки на 13.
• Теперь следует отключить провода и отвести их в сторону.
• Далее снимается кожух защиты двигателя.
• Теперь открутив верхнюю и нижнюю гайку крепления к блоку можно извлечь электродвигатель.

Признаки неисправности стартера

Проблемы с силовым электродвигателем проявляются в виде:

• несрабатывания при повороте стартера;
• посторонних шумов (треске);
• срабатывании без ввода в зацепление;
• невозможности запустить мотор.

Самой распространенной проблема — это несрабатывание стартера. Стоит отметить, что не всегда поломка кроется в самом узле. Нередко он не работает из-за проблем с цепями питания. Поэтому искать неисправность следует начинать с них – проверить заряд аккумулятора, крепление проводки и клемм, замок зажигания.

Следующее, что проверяется – втягивающее реле, поскольку от его работоспособности зависит срабатывание электромотора. Оценить состояние можно и без демонтажа стартера. Для этого можно отверткой замкнуть выводы на крышке реле. Если электродвигатель после замыкания срабатывает, искать причину следует в реле.

Основные виды поломок

В целом все неисправности стартера делятся на две категории. Первая из них – механическая. Сюда относятся:

• подгорание пятаков;
• износ подшипников;
• повреждение зубьев ведущей шестеренки;
• подклинивание якоря втягивающего реле;
• разрушение обгонной муфты;
• заклинивание бендикса на валу.

Эти неисправности устраняются обслуживанием и заменой подтвержденных элементов. К примеру, подгоревшие пятаки можно почистить, а подшипники – заменить.

Вторая категория поломок стартера – электрическая. Эти неисправности считаются серьезнее, поскольку некоторые из них трудно устраняются. К ним относятся:

• износ щеток и контактных пластин коллектора;
• обрыв обмоток статора и втягивающего реле;
• замыкание обмоток.

Если щетки заменить несложно, то ремонт коллектора затруднителен, поскольку нужно перепаивать все его пластины. Что касается обрыва и замыкания, то устранить такие поломки может только опытный автоэлектрик. При этом нередко отремонтированный двигатель снова ломается, поэтому иногда лучше заменить узел, чем ремонтировать. Реле же при электрических поломках не ремонтируется, а заменяется.

Что касается редукторных стартеров, то редуктор также может выйти из строя. Его «слабым местом» является зубчатый венец, которые производители часто делают из пластика (для снижения шумности и удешевления производства). Этот венец из-за нагрузок разрушается и редуктор перестает работать. Для восстановление работоспособности стартера заменяется венец. При этом некоторые автолюбители для исключения повторной поломки подбирают и устанавливают венец из металла.
