Диагностика и ремонт системы ABS BMW E39 своими руками

Автомобиль БМВ Е39, как и большинство современных авто, оборудован системой антиблокировки (ABS). Её основная задача – препятствовать полной блокировке колёс при торможении в экстренной ситуации. Антиблокировочная система повышает управляемость автомобилем при резком нажатии на педаль тормоза, особенно на поворотах и во время гололёда. В состав АБС входят следующие компоненты: гидроэлектронный блок управления, лампа сигнализации неисправности системы, расположенная на приборной панели, и датчики на колёсах автомобиля.

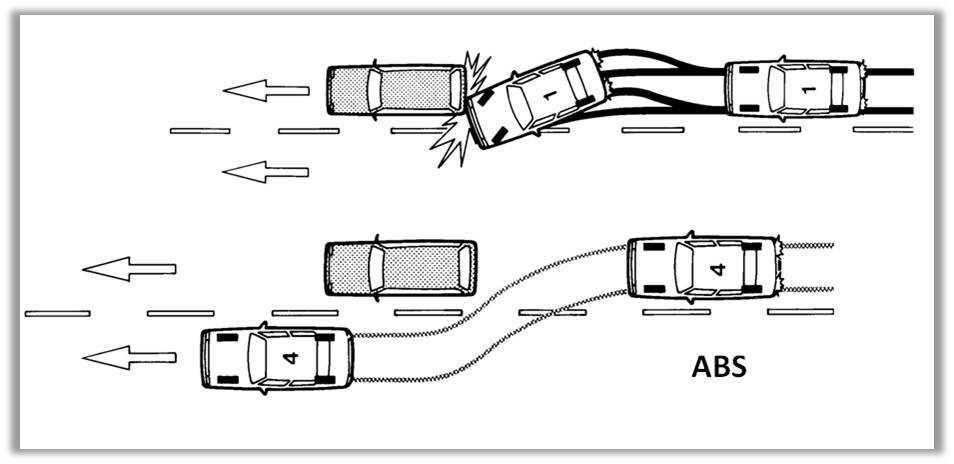

Основная задача ABS – препятствовать полной блокировке колёс при торможении в экстренной ситуации

Электронный прибор, размещённый в блоке управления, следит за наличием дефектов в системе. Если такие есть, то загорается индикатор неисправности и система отключается. При этом управлять автомобилем можно, но при торможении он ведёт себя так, как будто антиблокировочной системы нет. Проверку и ремонт блока АБС, в том числе и замену датчиков своими руками, может выполнить практически каждый владелец БМВ Е39. Но есть отличия в моделях до и после рестайлинга.

Замена датчика АБС

Процедура замены датчика достаточно проста, и на специализированном СТО стоит не слишком дорого. Самостоятельная замена устройства также вполне возможна. Для этого после покупки качественной детали выполняют следующие действия:

1. При помощи домкрата приподымают соответствующее колесо, чтобы обеспечить доступ к датчику.
2. Определяют расположение устройства и метод его демонтажа.
3. Откручивают болт, удерживающий устройство в рабочем положении.
4. Датчик снимают и визуально исследуют на повреждения.
5. Устанавливают новый датчик.
6. Правильно подключают все электрические соединения.
7. Фиксируют устройство болтом, открученным ранее.
8. После окончания установки необходимо проехать на автомобиле и протестировать работу системы.

Ремонт электронного блока ABS своими руками

Для БМВ Е39 до рестайлинга проблем с электронной частью АБС практически не возникает, а вот антиблокировочная система на моделях с 1999 года выпуска более капризная из-за неудачного размещения блока управления под капотом возле двигателя. Гидроэлектронный блок с автомобиля после 1999 года можно попробовать реанимировать своими силами. Для этого пригодятся навыки работы с паяльником.

Больное место электронного блока управления – это проводники, соединяющие разъём и плату прибора. Часто теряется контакт именно в них из-за частых перепадов температуры и вибрации. Как устранить этот дефект, рассмотрим ниже.

Больное место электронного блока управления – это проводники, соединяющие разъём и плату прибора

Проверка датчика АБС

При неисправности датчика ABS к блоку управления перестают поступать команды, и система перестает работать, что определяется блокировкой колес при торможении. Возможные неисправности устройства определяются тестером. Для этого необходимы сам тестер, паяльник и пины для ремонта. Пины подключают к разъемам, а прибором производят замеры сопротивления датчика АБС, которое должно соответствовать параметрам, указанным в руководстве по эксплуатации.

Если сопротивление отсутствует, значит в цепи произошло короткое замыкание, если оно стремится к бесконечности – значит произошел обрыв в цепи. Полная диагностика датчика проводится методом прозвона всей его проводки, так как одной из причин сбоев в работе является нарушение целостности проводов. Исправное устройство имеет следующие показатели:

1. Сопротивление изоляции – более 20 кОм.
2. Ножка – датчик ABS передний правый, сопротивление от 7 до 25 кОм.
3. Ножка – датчик ABS задний правый, сопротивление от 6 до 24 кОм.

Проверку датчиков можно осуществить и в режиме вольтметра. Тест каждого датчика проводят по очереди, используя следующий алгоритм:

1. Поддомкратив необходимое колесо, соединяют разъемы ПИН-кабеля с тестером.
2. Производят вращение колеса с частотой 1 об/сек.

Исправный датчик должен выдавать показания в пределах 0,25-1,2 В. Увеличение частоты вращения колеса должно повышать показатель напряжения. Более информативные сведения при тестировании датчика можно получить при помощи осциллографа, но прибор стоит достаточно дорого, для обслуживания требует наличия специальных знаний и условий.

Симптомы плохого датчика скорости

Наиболее распространенным признаком неисправного датчика скорости колеса BMW ABS являются три сигнальных индикатора на приборной панели:

1. АБС,
2. Тормоз
3. DSC, ASC, DTC горят.

Другие симптомы также могут указывать на неисправный датчик BMW ABS.

Ниже приведен обширный список симптомов, которые вы можете заметить, если у вас неисправный датчик скорости колеса BMW:

• АБС горит
• Антиблокировочная тормозная система отключена
• DSC или ASC загорается
• Динамическое управление тормозом отключено
• Предупреждение о неисправности блока DBC
• Периодическая ошибка спидометра
• Контроль тяги выключен
• Трансмиссия находится в режиме ожидания
• Отказоустойчивая передача
• Прерывистое срабатывание АБС при нажатии на педаль тормоза
• Двигатель не крутится выше 5000 об/мин
• Спидометр показывает в два раза больше реальной скорости,
• Лампочка АБС загорается и гаснет
• Проверьте лампочку двигателя с кодом P0500
• Сообщение в iDrive с запросом на обслуживание автомобиля

Убедитесь, что индикатор проверки двигателя, одометр, круиз-контроль и спидометр не работают, но это маловероятно.

Признаки неисправности датчика АБС

Первый признак неисправности АБС – это горящий индикатор на панели приборов, не затухающий в течении более чем 6 сек после включения зажигания, или не включающийся при движении. Поломка системы распознается при движении автомобиля со скоростью более 25 км/ч. Существует достаточно много проблем, которые могут случиться с антиблокировочной системой, но среди них наиболее часто встречаются следующие:

1. Обрыв провода датчика ABS или поломка блока контроллера. При этом на панели приборов высвечивается ошибка, система отключается, а сигналы об изменении угловых скоростей не подаются.
2. Колесный датчик системы вышел из строя. Система при включении проводит самодиагностику и определяет ошибку, но продолжает функционировать. Причиной поломки может быть окисление контактов, плохая подача питания на датчик и замыкание его на массу.
3. Поступление с дополнительного устройства информации о разных угловых скоростях колес при разном давлении в шинах или разном рисунке протектора, когда колеса по-разному притормаживают.
4. Механическая поломка элементов – подшипников ступицы, люфт и надлом ротора на датчике колеса. При подобных поломках система не запускается. Сюда же относится и сбой насоса ABS.

Наиболее уязвимый элемент системы – это колесный датчик, который расположен рядом со вращающейся ступицей и полуосью. Воздействие грязи и люфт подшипников ступицы может вывести устройство из строя, полностью заблокировав работу АБС. Вместе с сигналом индикатора на панели приборов, о поломке датчика свидетельствуют следующие признаки:

1. Бортовой компьютер выдает код ошибки системы АБС.
2. Отсутствует характерная вибрация и звук при нажатии педали тормоза.
3. Происходит блокировка колес при экстренном торможении.
4. Появление сигнала стояночного тормоза, когда тот отключен.

Ремонт блока электроники

Основной проблемой, связанной с неработоспособностью электронного блока АБС является отсутствие контактов между элементами. Это может возникать от механических (встряска или резкие вибрации), химических (следствие коррозии) или электрических проблем (перегорели от повышения напряжения).

Шаг 1. Снимает блок

Шаг 2. С помощью ножа открываем его

Шаг 3. Выявляем несправность

Шаг 4. Паяем контакты

Шаг 5. Проверяем мультиметром и ожидаем остывание

Шаг 5. Герметично закрыываем корпус и ставим блок обратно

Для ремонта понадобится отключить проблемный узел и отнести его на верстак для удобного ремонта. Вскрываем аккуратно корпус с помощью строительного ножа. Обычно для герметизации части пластикового корпуса проклеены. Глубоко нож не запускаем, чтобы не повредить проводку или другие элементы.

Выявляем место обрыва или другую неисправность. С помощью импульсного паяльника перепаиваем поврежденные провода. Также для пайки подойдет паяльная станция Weller. Керамическое основание нельзя перегревать, иначе вся работа приведет к полной поломке всей платы. Останется ее только выбросить.

Собираем блок после ремонта. Затем устанавливаем его на свое место и проверяем наличие сигнала на приборной панели. Если индикатор перестал постоянно гореть, то это значит, что проблема решена.

Диагностика датчика скорости колеса ABS

Дополнительный шаг, который вы можете предпринять, чтобы проверить, работают ли датчики скорости вращения колес вашего BMW, — это использовать сканер для отображения фактического значения четырех датчиков скорости вращения колес.

Если у вас нет сканера, обратитесь к механику для правильной диагностики.

Вещи, которые вам нужно знать! Стандартный сканер OBD2 не сможет прочитать/удалить коды неисправностей модуля BMW DSC или ABS.

Мы используем сканер Foxwell для BMW.

Есть много сканеров, которые позволяют диагностировать конкретные коды неисправностей BMW.

Узнайте больше о сканерах, которые могут решить проблемы BMW.

Перед заменой датчика ABS рассмотрите возможность замены датчиков скорости передних колес и дважды проверьте наличие кодов неисправностей.

Удалите все сохраненные коды и следите за кодами, которые возвращаются.

• DTC переместился на противоположное колесо, это подтверждает, что проблема с датчиком ABS.
• Код ошибки остается с тем же колесом/датчиком, у вас может быть проблема с проводкой.

Если у вас нет сканера BMW

Другой метод проверки датчиков скорости вращения колес BMW — использование цифрового мультиметра и измерение сопротивления.

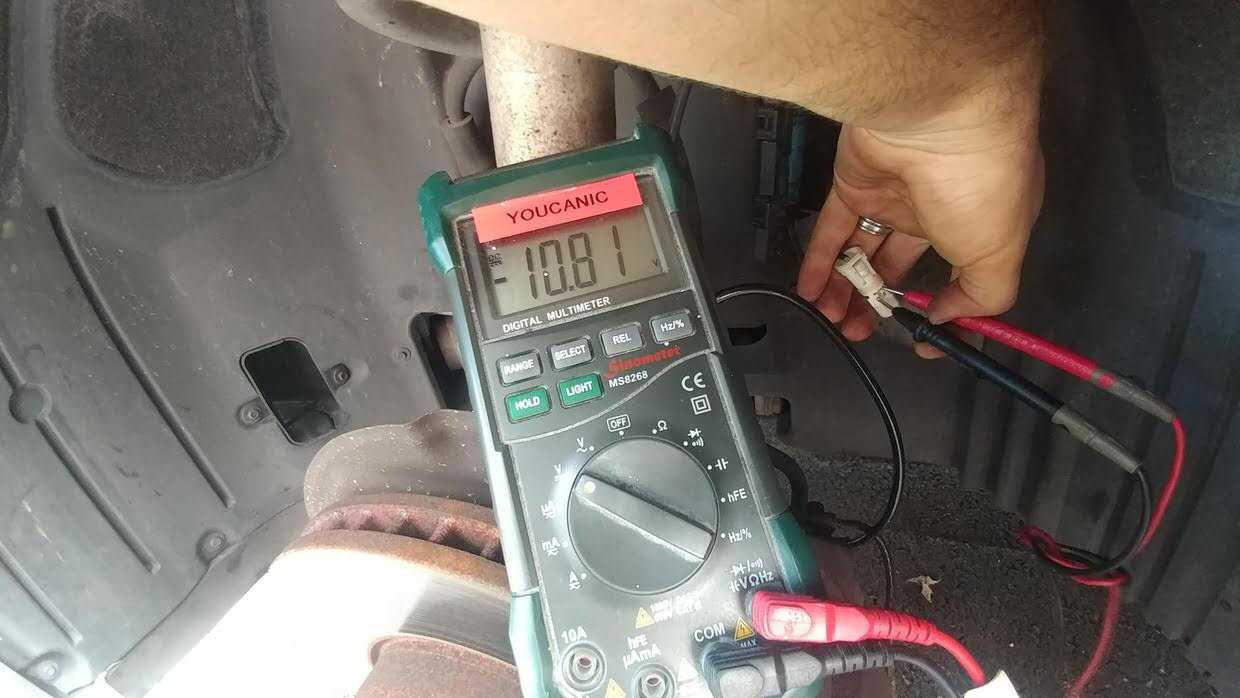

Снимайте каждое колесо по одному. Отсоедините провод датчика ABS и измерьте сопротивление каждого датчика.

Сопротивление датчика ABS должно быть около 1000 Ом. Сравните все показания сопротивления со всех датчиков

Это поможет вам определить, что пошло не так. Обычно выходит из строя только один из датчиков.

Чаще всего выходит из строя более одного датчика.

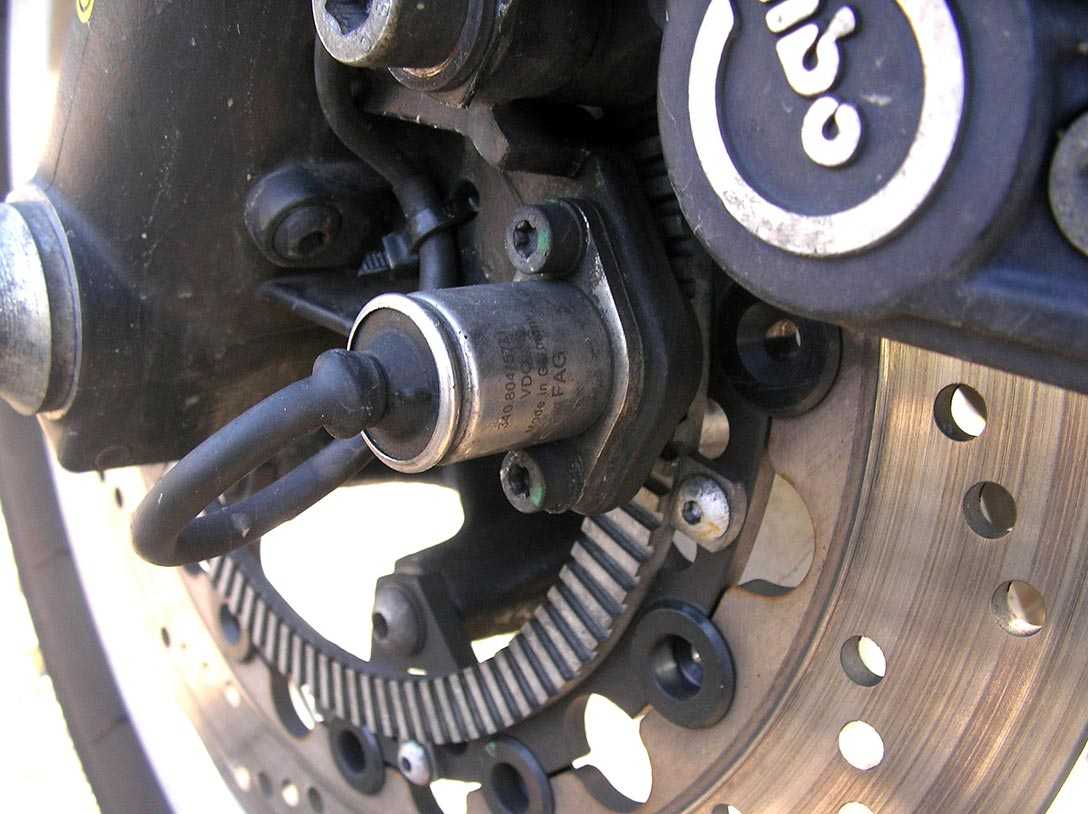

Назначение и принцип работы датчика АБС

Антиблокировочная система появилась на автомобилях в 70х годах, значительно повысив их безопасность при экстренном торможении. ABS состоит из блока управления, гидравлического блока, колесных тормозных механизмов и сенсорных датчиков числа оборотов. Главное устройство системы – это блок управления, в который поступают и обрабатываются сигналы датчиков. Данные анализируются и принимается решение о замедлении или ускорении колес в виде сигнала на клапаны гидравлического блока, выполняющего роль управления.

При сильном нажатии на педаль тормоза датчик определяет, что колесо заблокировано, и посылает сигнал о сокращении тормозного усилия, после чего давление тормозной жидкости падает и колесо разблокируется. При отсутствии разжатия тормозных колодок процесс повторится, пока не будет достигнут необходимый результат. Так, работа АБС представляет собой цикл: торможение – анализ – торможение. Сам датчик контролирует скорость вращения колеса.

Срабатывание системы происходит мгновенно, еще до блокировки колеса, что отображается поступлением сигнала на панель приборов и ощущается характерными толчками в тормозной педали. При возникновении поломки, тормозная система сохраняет работоспособность и работает в обычном режиме.

Конструкция коробки-автомат

Мы не будем глубоко вникать в конструктивные особенности автоматической коробки передач — упомянем о них лишь вкратце.

Какой бензин экономичнее?

А92А95

Итак, всего есть пять основных элементов:

1. Сама коробка передач с набором редукторов;
2. Гидравлический трансформатор (играет роль обычного сцепления);
3. Механизм переключения передач (фрикционные муфты, тормозная лента и прочие элементы);
4. Распределительный блок (через него подается масло на гидротолкатели, которые «толкают» механизм выбора передач).
5. Есть еще блок управления АКПП – это основной компьютер автомобиля. Его задача – привести в движение гидравлическую часть на базе показания датчиков автомобиля.

BMW 750

1. Откройте капот и снимите воздушный фильтр, чтобы подобраться к устройству.
2. Отсоедините его от разъемов.
3. Проверьте корпус на герметичность. Если все нормально, то вскройте устройство.
4. Проверьте напряжение и сопротивление прибора.
5. Если износились зубья шестеренки, то замените ее на новую.
6. Проверьте контакты и очистите их.
7. Если прибор в плохом состоянии, то замените его и установите новый.
8. После того, как выполнены все процедуры по установке нового, проверьте АКПП на ошибки сканером.
9. Если ошибки не исчезли, то проверьте клеммы и провода. Они могут быть погрызаны мышами или кошками.
10. Замените их, если необходимо.
