Как определить какой датчик абс не работает

Принципиальная схема АБС в автомобиле

Поскольку тормоза легкового автомобиля приводит в действие гидравлическая система, то для предотвращения блокировок потребуется снижать в ней давление. Для этого используется специальный клапан, который в обычном состоянии закрыт, но способен открываться и пропускать через себя тормозную жидкость, если на него подать электрический сигнал.

Давление от главного тормозного цилиндра, создаваемое ножной педалью с дополнительным усилителем, передаётся к исполнительному механизму, в роли которого выступает рабочий тормозной цилиндр, через ещё один клапан, называемый впускным. Он нормально открытый, то есть закрывается только при подаче на него напряжения.

Впускной и выпускной клапаны работают под управлением программы, причём возможен момент, когда они оба закрыты. Это переходный этап, когда колесо только начинает проскальзывать, давление в его цилиндре ещё не уменьшается, но уже и не увеличивается. Система оценивает результат и принимает решение, добавлять давление или уменьшать.

Для сглаживания пульсаций давления в системе и быстрого перемещения объёмов жидкости в гидромеханическом блоке используются электрогидравлический насос и гидроаккумулятор давления. Аккумулятор способен поддерживать давление постоянным, принимая или сбрасывая избытки жидкости, а насос значительно ускоряет быстродействие системы. Существовали и предельно упрощенные АБС, где эти узлы отсутствовали.

На каждом колесе (не считая ранних и упрощённых версий) установлены датчики вращения. Обычно это простейший, но очень надёжный прибор, работающий с использованием электромагнитной индукции. Постоянный магнит с намотанной на него катушкой одним из своих полюсов расположен вблизи зубчатого венца, вращающегося вместе с колесом автомобиля. На прохождение мимо него каждого зубца датчик реагирует электрическим импульсом. Частота сигнала пропорциональна скорости вращения, а значит и скорости автомобиля в отсутствие пробуксовок, с известным коэффициентом. Сигнал по экранированной проводке поступает далее на оцифровку.

Управляет системой электронный блок. Это микрокомпьютер, который собирает информацию от датчиков вращения колёс, датчика скорости автомобиля и бортовой шины данных автомобиля. Чаще всего используются два микропроцессора, работающие по общей шине. Блок имеет обычную для компьютеров конфигурацию с оперативной и постоянной памятью, периферийными устройствами и силовыми ключами.

Требования по надёжности, предъявляемые к тормозам, заставляют применять дублирование основных узлов и механизмов. Чаще всего применяются два независимых контура, различаются лишь схемы их подключения к колёсам. Поэтому в реальных конструкциях число деталей может быть разным.

В настоящее время наиболее типовой стала четырёхканальная система с разделением дублирующих контуров по диагонали. То есть на каждое колесо имеется свой датчик вращения и пара клапанов, а в общий гидроблок интегрированы по два разделённых по контурам насоса и гидроаккумулятора. Один контур обслуживает правое переднее и левое заднее колёса, второй соответственно левое переднее и правое заднее.

При отказе любого из контуров всегда при торможении будет задействовано одно переднее и одно заднее колёса, а стабильность торможения обеспечивается как работой АБС, так и конструкцией передней подвески с отрицательным плечом обката.

Диагностика неисправности своими силами

Если при зажигании контрольной лампы «ABS» вы едете в сервисный центр, информация данной главы вам не нужна. Специалисты подключат к автомобилю фирменный диагностический сканер, и при необходимости выполнят ремонт за ваши деньги.

А как проверить датчик АБС самостоятельно?

Если у вас есть самая простая читалка ошибок типа ELM-327, можно выполнить диагностику с помощью специальной программы. Такой софт есть и для Windows, и для платформ мобильных устройств. Тест с высокой долей вероятности покажет, на каком колесе проблема с датчиком, и возможно определит характер неисправности.

А если такого тестера нет? Воспользуемся мультиметром и визуальными средствами: лупа, фонарик.

• Визуальный осмотр. Проверяем по всей длине соединительный кабель. Если есть тестер — можно прозвонить провода от разъема датчика до разъема контроллера АБС. Разумеется, для этого нужна электрическая схема вашего автомобиля. Проверяем состояние контактов разъема: из-за постоянного нахождения в агрессивной среде, они могут окислиться.

  Проверяем состояние самого датчика: корпус должен быть целым, из-под точки крепления не вытекает жидкость (масло, вода), нет следов оплавления и подгорания пластика.

• Диагностируем состояние ступичного подшипника: для этого необходимо вывесить колесо на домкрате, и покачать его в горизонтальной и вертикальной плоскостях.

Если проблемы не обнаружены — проверяем датчик с помощью мультиметра или более сложного прибора: осциллографа.

Снять импульсы с датчика можно только осциллографом, при вращении колеса вручную. На мультиметре можно зарегистрировать наличие (отсутствие) напряжения в принципе. Порядок измерения 1–2 вольта.

На некоторых датчиках можно измерить сопротивление. Оно должно быть в пределах 0.8–1.3 кОм. Но этот параметр скорее позволяет проверить наличие обрыва во внутренней цепи, нежели исправность сенсора.

Ремонт проводки

Повреждённый участок проводки можно заменить. Для этого:

1. Отсоединяют штекер провода от блока управления.
2. Рисуют или фотографируют схему расположения скоб крепления проводки с замерами расстояния.
3. Откручивают болт крепления и демонтируют датчик с проводкой, предварительно удалив с неё крепёжные скобы.
4. Отрезают повреждённый участок провода, учитывая запас длины для пайки.
5. Снимают с отрезанного кабеля защитные чехлы и скобы.
6. На заранее подобранный по внешнему диаметру и сечению провод одевают чехлы и крепления с помощью мыльного раствора.
7. Припаять к концам нового жгута датчик и соединительный штекер.
8. Изолируют места пайки. От качества изоляции зависит точность передаваемых датчиком сигналов и срок службы отремонтированного участка проводки.
9. Датчик устанавливают на место, проводку располагают и крепят согласно схеме.
10. Проверяют работу системы в разных скоростных режимах.

Место пайки необходимо качественно заизолировать для увеличения точности передаваемых сигналов

От эффективности работы антиблокировочной системы зависит безопасность участников дорожного движения. При желании диагностику и ремонт датчиков АБС можно провести самостоятельно, не обращаясь к услугам автосервиса.

1. 5
2. 4
3. 3
4. 2
5. 1

(24 голоса, среднее: 4.4 из 5)

Главная →

Обслуживание и Ремонт →

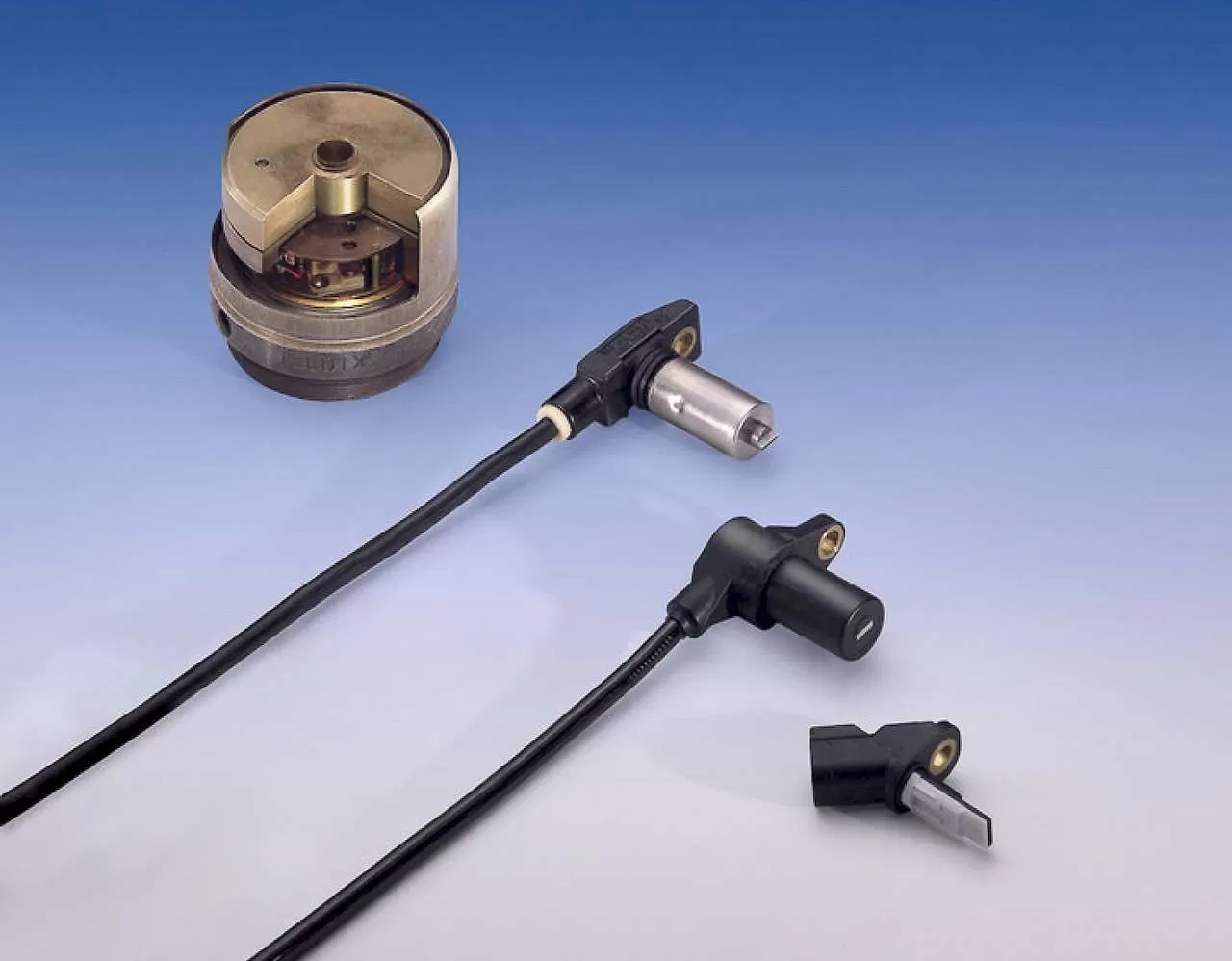

Типы датчиков АБС

На современных автомобилях чаще всего встречаются три типа датчиков АБС, это:

1. пассивный тип — его основа индукционная катушка;
2. магнитный резонанс — действует на основе изменения прочности материалов под действием магнитного поля;
3. активный — работает на принципах эффекта Холла.

Пассивные датчики начинают работать с началом движения и считывают информацию с зубчатого импульсного кольца. Металлический зуб, проходящий мимо устройства, вызывает в нем импульс тока, который передается на ЭБУ. Датчики активируются при скорости движения 5 км / ч. Загрязнение не влияет на их работу.

Активные датчики состоят из электронных компонентов и постоянного магнита, расположенного на ступице. Когда магнит проходит рядом с устройством, образуется разность потенциалов, которая генерируется в управляющем сигнале микросхемы. Затем данные считываются из электронного блока управления. Такие датчики АБС встречаются крайне редко и ремонту не подлежат.

Пассивный тип датчиков АБС

Конструктивно простой и надежный прибор с длительным сроком службы. Не требует дополнительного питания. Он состоит из индукционной катушки, внутри которой размещен магнит с металлическим сердечником.

При движении автомобиля металлические зубья ротора проходят через магнитное поле сердечника, изменяя его и образуя в обмотке переменные токи. Чем выше скорость автомобиля, тем выше частота и амплитуда тока. На основании полученных данных ЭБУ выдает команды на электромагнитные клапаны. К достоинствам датчиков этого типа можно отнести невысокую стоимость и простоту замены.

Недостатки пассивного датчика АБС:

• относительно большой размер;
• низкая точность данных;
• не включается на скорости до 5 км / ч;
• срабатывает при минимальных оборотах колес.

Магниторезонансный датчик АБС

Их работа основана на способности изменять электрическое сопротивление ферромагнитного материала под действием постоянного магнитного поля. Секция датчика, отвечающая за отслеживание изменений, состоит из двух или четырех слоев железоникелевых листов, на которых размещены проводники. Другая часть встроена в интегральную схему и считывает изменения сопротивления, формируя управляющий сигнал.

Ротор такой конструкции состоит из пластикового кольца с магнитными секциями и жестко закреплен на ступице колеса. При движении машины магнитные секции ротора воздействуют на магнитное поле пластин чувствительного элемента, которое регистрируется схемой. Импульсный сигнал генерируется и передается на блок управления.

На основе эффекта Холла

Его работа основана на эффекте Холла. На разных концах плоского проводника, помещенного в магнитное поле, образуется поперечная разность потенциалов.

В датчиках такой проводник представляет собой квадратную металлическую пластину, помещенную в микросхему, которая включает в себя интегральную схему Холла и управляет электронной схемой. Датчик ABS расположен перед импульсным ротором. Ротор может быть выполнен полностью из металла с зубьями или в виде пластикового кольца с магнитными секциями и жестко закреплен на ступице колеса.

В такой схеме пачки сигналов формируются постоянно с определенной частотой. В спокойном состоянии частота минимальная. Во время движения металлические зубцы или магнитные области проходят через магнитное поле и вызывают изменение тока в датчике, который контролируется и фиксируется схемой. На основе этих данных генерируется сигнал и передается в ЭБУ.

Замена датчика ABS

К передним устройствам можно подойти как снизу, так и из-под капота, а задние датчики доступны только снизу.

Подготовьте следующие предметы: домкрат, молоток, ключ, рожковые ключи 28, 32, торцевые ключи, тестер, очиститель.

Застопорить автомобиль ручным тормозом;
Разомкнуть соединение с аккумулятором;
Открыть доступ к датчику (например, на заднем колесе): снять сиденье, порог и утеплитель, оттянуть отделку, согнуть фиксаторы

Нажать на замок и отсоединить датчик;
Домкратом поднять авто на пару сантиметров, снять покрышку;
Обработать очистителем крепление датчика, осторожно выкрутить винты и снять прибор;
Поставить на его место новую деталь и закрепить;
Подсоединить к проводу, ведущему в салон;
Поставить обратно колесо;
Проверить зазор между датчиком и магнитной гребенкой. Он не должен превышать 1 мм, чтобы избежать попадания грязи;
Проверить тестером наличие напряжения;
Включить в разъем, соединить аккумулятор, снять с домкрата, поставить сиденья

Но перед этим, включите зажигание и проверьте индикацию.

С передними датчиками гораздо легче справиться.

По окончании работ, устройте тестовую поездку. На прямом участке, немного нарастив скорость (до 40 км/ч), и резко затормозить. Вибрация и звук колодок оповестят об удачной замене детали.

Не забывайте проводить плановые проверки и диагностику датчиков ABS на ошибки.

Конструкция и работа анизотропных магниторезистивных датчиков скорости

Магниторезистивные датчики скорости основаны на анизотропном магниторезистивном эффекте — изменении электрического сопротивления ферромагнитных материалов при изменении их ориентации относительно постоянного магнитного поля.

В качестве чувствительного элемента датчика выступает «слоеный пирог» из двух или четырех тонких пермаллоевых пластин (специальный железоникелевый сплав), на которые наносятся металлические проводники, определенным образом распределяющие силовые линии магнитного поля. Пластины и проводники помещены в интегральную схему, в которой также находится оценивающая схема для формирования выходного сигнала. Данная микросхема устанавливается в датчик, располагающийся напротив импульсного ротора — пластикового кольца с намагниченными участками. Кольцо жестко устанавливается на ступице колеса.

Работа AMR-датчиков сводится к следующему. В покое сопротивление ферромагнитных пластин датчика остается неизменным, поэтому формирующийся интегральной схемой выходной сигнал также не изменяется или вовсе отсутствует. Во время движения автомобиля мимо чувствительного элемента датчика проходят намагниченные участки импульсного кольца, что приводит к некоторому изменению направления силовых линий магнитного поля. Это вызывает изменение сопротивления пермаллоевых пластин, что отслеживается оценивающей схемой — в результате на выходе датчика формируется импульсный цифровой сигнал, частота которого пропорциональна скорости движения автомобиля.

Следует заметить, что магниторезистивные датчики позволяют отслеживать не только скорость вращения колес, но также направление их вращения и момент остановки. Это возможно благодаря наличию импульсного ротора с намагниченными участками: датчик отслеживает не просто изменение направления магнитного поля, но и очередность прохождения магнитных полюсов мимо чувствительного элемента.

ДСА данного типа являются наиболее надежными, они обеспечивают высокую точность измерения скорости вращения колес и эффективную работу активных систем безопасности автомобиля.

Признаки неисправности АБС

Первый, и самый очевидный признак — это сигнальная контрольная лампа «ABS» на приборной панели. Она обязательно загорается при запуске автомобиля (для контроля ее исправности), и гаснет через короткое время. На некоторых машинах для завершения внутреннего тестирования требуется проехать несколько метров.

• Признак неисправности АБС, который можно диагностировать своими ощущениями — это блокировка колес при торможении на скользкой поверхности. Симптом явный, поскольку водитель привыкает к поведению автомобиля в различных дорожных условиях. Если на участке дороги, где еще вчера торможение происходило безопасно, машина пошла «юзом» — есть повод прозвонить датчики или хотя бы проверить (поменять) предохранители.
• Второй симптом неисправного датчика (датчиков) — антиблокировочная система срабатывает «почем зря». То есть, на сухой дороге и с нормальным износом покрышек, одетых по сезону, вы постоянно ощущаете характерный тремор педали тормоза. Как будто вы тормозите на летней резине по льду.

Пока вы не отремонтировали антиблокировочную систему, резко снижена безопасность вождения. Кроме того, неработающие датчики нарушают работу других систем активной безопасности: таких, как противозаносная и предотвращающая опрокидывание автомобиля.

История внедрения системы

Инженеры ведущих автомобильных компаний усердно занимались разработкой ABS в первой половине 70-х годов. Даже самые первые системы были довольно успешны, и уже в том десятилетии подобные системы начали устанавливать в автомобили серийного производства.

Изначально на автомашины монтировались механические датчики только на одной оси, которые отправляли данные в модуль управления об изменении давления в тормозных контурах. Разработчики с Германии сделали в этой области еще один шаг вперед и начали использовать датчики без контактов, и это, в свою очередь, катализировало передачу информации в логический блок. Кроме того, число ложных срабатываний сократилось, и за счет того, что устранились трущиеся поверхности, пропал износ. По тому же принципу, который использовался в первых антиблокировочных системах, работает и современная система.

Составные антиблокировочной системы

Гипотетически строение АБС абсолютно несложно, и состоит из следующих устройств:

• гидроблок
• датчики скорости
• блок электронного управления

Последнее играет роль «интеллекта» системы (компьютер), поэтому не трудно представить какую он отыгрывает роль. Что касается датчиков контроля скорости и гидроблока, необходим более глубокий анализ.

Как работает датчик скорости

Датчики, которые контролируют скорость работают по принципу электромагнитной индукции. В редуктор ведущего моста жестко зафиксирована катушка с магнитным сердечником. Также в ступице закреплен зубчатый венец, который вращается параллельно с колесом. Затем такое вращение меняет параметры магнитного поля, что в ответ обуславливает появление тока. Сила электротока будет прямо пропорционально расти по отношению к скорости вращения колес. Отталкиваясь от этой силы, в свою очередь, создается сигнал, и передается в блок электронного управления. Импульсы передаются от четырех датчиков скорости, которые бывают двух типов: активными и пассивными, а также отличатся по конструкции.

Активный тип датчика функционирует с магнитной втулкой. Передача бинарного сигнала осуществляется посредством считывания его метки. Благодаря скорости вращения, отсутствуют погрешности, и как результат – точные импульсные данные.

В пассивном типе применяется определенная гребенка в блоке ступицы. Благодаря подобным сигналам, датчик способен определить скорость вращения

Важно учитывать один недостаток этой конструкции – при небольшой скорости может получится неточность

Гидроблок

В состав гидроблока входит:

• резервуар для хранения тормозной жидкости – гидроаккумулятор;
• впускные и выпускные электромагнитные клапаны, благодаря которым регулируется давление, нагнетаемое в тормозных цилиндрах транспортного средства. Каждый вид ABS отличается числом пар клапанов;
• благодаря универсальному насосу осуществляется нагнетание необходимого давления в системе, в результате чего подается тормозная жидкость из гидроаккумулятора, а когда необходимо, отбирает ее назад.

Часто задаваемые вопросы

• Дословно ABS (Anti-lock Brake System) расшифровывается как антиблокировочная система, которая применяется при экстренном торможении, когда приходится непредвиденно и резко сильно давить на педаль тормоза с целью избежать столкновения с препятствием. Предположительно можно сказать, что это в машине дополнительное устройство, которое помогает удерживать дорогу путем поочерёдного разблокирования колес от торможения с частотой несколько раз в секунду.





















• Один из тех, кто первый придумал такую систему, стал Гейнц Либер в 1964 году, однако первый работающий образец ABS сделал Ханс Шеренберг. И уже спустя 8 лет компанией Bosch была использована эта антиблокировочная система на люксовых автомобилях Daimler-Benz. Однако на тот момент она была очень огромной против той что сейчас, весила почти 7 килограммов.

• Принцип действия АБС?

  Принцип действия системы антиблокировки заключается в поочередном создании давления в тормозных контурах и прижимного усилия тормозных колодок к диску. Делается это специальным насосом, подавая тормозную жидкость из гидроблока к рабочим тормозным цилиндрам либо блокируя ее поступления электроклапанами.

  Срабатывание происходить циклическим образом в 3 фазы. На основании данных от датчиков блок управления ABS подает команды на: удержание, сброс либо увеличения давления тормозной жидкости в контуре тормозного цилиндра определенного колеса.

  Когда блок управления создал тормозное усилие до того момента что возникает уже опасность блокировки, впускной клапан гидроблока закрывается. Затем, при условии, что выпускной тоже перекрыт, держится усилие на рабочий тормозной цилиндр суппорта. Потом, дабы колодки отжались, происходит открытие выпускного клапана, чтоб жидкость пошла в аккумулятор давления и колесо могло прокручиваться. А чтобы сброс давления произошел быстрее, в демпфирующую камеру жидкость насосом подается в обратном направлении (в этот момент появляется вибрация на педали). После чего цикл повторяется, электроникой блока АБС закрывается магнитный выпускной клапан, а открывается впускной, чтобы снова создать давление в контуре. Система включается, когда скорость автомобиля превышает 10-15 км/ч, если она ниже, то не должна срабатывать.

  Смысл работы заключается в том, чтобы держать колеса на грани блокировки давая возможность прокручиваться и замедлять их ход одновременно, регулируя и распределяя тормозное усилие по колесам, на которых установлены датчики.

• Как АБС влияет на АКПП?

  На многих современных автомобилях блок ABS завязан с АКПП, и если с ним проблемы, то машина может себя по-разному вести в зависимости от рода проблемы (перестанет работать спидометр, произойдет блокировка машины для диагностики, включится аварийный режим АКПП и т.д).

  Как влияют датчики ABS? Косвенно. Передают данные про скорость непосредственно на колесах, чтобы обеспечить необходимые для коробки передач показатели работы. Давая возможность задействовать различные дополнительные функции движения при определенной дифференциальной разнице между скоростями вращения колес на разных осях или сторонах автомобиля и валах самой коробки. Если связь от датчиков к блоку АБС или на отрезку с блоком управления коробкой нарушена, либо поступают не корректные данные, то АКПП уходит в аварийный режим. Срабатывает такая защита на скорости свыше 40 км/ч.

Связанные термины

• Суппорт
• Датчик скорости
• Вакуумный усилитель тормозов

Метод работы антиблокировочной системы тормозов

Сильное нажатие на тормоза фиксируется датчиками, система расшифровывает это как движение машины юзом. Идет сигнал о необходимости уменьшать тормозное усилие. Снижается давление специальной жидкости в тормозной магистрали, колеса разблокируются. С первого раза не удалось? Система будет продолжать попытки, пока напряжение тормозных колодок не ослабнет. Работа АБС схематично: торможение-анализ-процесс растормаживания.

Скорость реакции системы очень высокая. Она начинает сработку еще до блокировки колеса. Водитель видит соответствующий сигнал на панели управления, ощущает характерные толчки в педали. Если предупреждающая надпись с экрана не исчезает, это свидетельствует о неполадках.

Не стоит целиком и полностью полагаться на систему. Она создает у водителя ложную иллюзию безопасности езды. Сократить тормозной путь АБС удается далеко не всегда, особенно, если речь идет о поворотах. К тому же систему сложно прогнозировать. Автомобилист редко в состоянии определить, где же закончится его тормозной путь.

Стоит ли бояться неисправностей АБС? Нуждается в ремонте это система не часто, так как оснащена предохранителями и особыми реле. Поломка означает, что тормоза теперь работают без дополнительного контроля, но непосредственно на их функциональность это не влияет. Так что ездить на авто с проблемной антиблокировочной системой можно, но лучше не стоит. Многие водители игнорируют опасность, переоценивают уровень своего контроля над транспортным средством. Даже самый опытный автомобилист может допустить ошибки при экстренном торможении. Так что как только появились первые признаки неисправности — на ремонт.

Составные части ABS

Компонентами системы являются:

• Датчик скорости, установленный на колесах, точнее на ее ступицах.
• Привод гидравлический
• Клапаны регуляции давления в магистрали тормозной системы
• ЭБУ – контрольный блок

Главное предназначение этого комплекса – сохранить для водителя возможность маневрирования в момент торможения, сохраняя полный контроль над транспортом. Появление антиблокировочного механизма, сделало возможным внедрение системы помощи экстренного торможения (СПЭТ). Она усиливает силу торможения на скользких участках дороги, могла бы привести автомобиль к скольжению из-за полной блокировки колес. Однако ABS, частично разблокирует их, препятствуя этому. СПЭД имеет возможность полноценно функционировать.

Как проверить датчик АБС

Что же делать, если контрольная лампа на панели приборов повела себя не вполне корректно? В первую очередь необходимо проверить все датчики АБС. Следует отметить, что эту процедуру можно выполнить самостоятельно, не прибегая к услугам высокооплачиваемых специалистов. Для диагностики механизмов потребуется обычный тестер (мультиметр), руководство по эксплуатации/ремонту автомобиля и надежный помощник. Еще нужно будет приобрести проводку со специальными разъемами (ПИН).

Проверка сопротивления

Итак, что необходимо сделать для проверки датчика АБС тестером:

• вывесить машину на подъемнике или приподнять домкратом;
• снять колесо, если оно препятствует доступу к детали;
• открутить крепежный винт устройства, расположенный на задней части ступицы;
• снять кожух с блока управления АБС и отсоединить разъемы контроллеров;
• подключить специальные ремонтные ПИН к тестеру и контактному гнезду одного из датчиков;
• замерить сопротивление на контактах устройства (точное значение можно выяснить в инструкции по ремонту авто);
• «прозвонить» целостность проводки, убедившись в отсутствии замыканий на массу.

Теперь нужно вручную прокрутить колесо, одновременно замеряя сопротивление – именно на этом этапе и потребуется помощь напарника. Показания омметра должны изменяться в зависимости от разной скорости вращения колеса.

Примерные значения сопротивления рабочего устройства составляют:

• датчик АБС – ножка: от 5 до 26 Ом;
• изоляция (датчик – масса): от 20 кОм.

Проверка напряжения

Еще один метод диагностики устройств, при котором необходимо переключить тестер в режим «вольтметр» и замерить напряжение на каждом из датчиков:

• автомобиль поднимают домкратом, вывешивая колеса;
• разъемы ПИН подключают к контактному гнезду устройства;
• колесо проворачивают с частотой один оборот в секунду, снимая показания прибора.

Для того, чтобы процесс диагностики устройства стал более понятен, рекомендуется просмотреть видео «Как проверить датчик АБС тестером (мультиметром)»

Для чего нужна АБС и его схема

Многие автовладельцы, хоть и слышали об этой системе, не представляют, как работает АБС на автомобиле. На каждом колесе расположен датчик, который передает контроллеру информацию о текущей скорости вращения колеса. Современная система ABS состоит из следующих компонентов:

• модулятор давления с электронным контроллером и регулирующими давление клапанами (ранее модуляторы и контроллеры были отдельными компонентами);
• датчики скорости вращения колес (по одному на каждое колесо).

Датчики, установленные на ступицах колес, постоянно контролируют проскальзывание каждого колеса и немедленно информируют блок управления ABS, если есть тенденция к блокировке. С помощью модулятора он распределяет давление от главного цилиндра таким образом, чтобы поддерживать движение колеса. Этот элемент уменьшает давление при увеличении проскальзывания колеса и снова увеличивает его при восстановлении сцепления. Водитель воспринимает работу ABS по характерной вибрации педали тормоза. Ни в коем случае не ослабляйте давление в этот момент, наоборот, его следует увеличить, чтобы использовать потенциал ABS.

Принцип работы АБС

Антиблокировочная система состоит из трех основных элементов: электронного блока управления (4), гидравлического блока (3) и датчиков скорости колес (1, 2). ABS приводится в рабочее состояние после включения зажигания и достижения автомобилем некоторой скорости движения.

В основу работы колесных датчиков положен принцип электромагнитной индукции. При вращении колеса мимо датчика проходят зубцы и впадины специального ротора и наводят в обмотке датчика электрический сигнал, частота которого пропорциональна угловой скорости колеса и количеству зубцов на роторе. При торможении, как только датчик определяет, что колесо начинает блокироваться, электронный блок, обрабатывающий сигналы от всех датчиков, отдает управляющий импульс электромагнитным клапанам гидравлического блока.

Гидравлический блок установлен в тормозной магистрали сразу после главного тормозного цилиндра, а его клапаны управляют давлением жидкости в контурах тормозной системы. Если заторможенное колесо начало скользить, клапаны гидроблока понижают или временно прекращают подачу жидкости к рабочему тормозному цилиндру. Этого может оказаться недостаточно, чтобы колесо разблокировалось, и тогда электромагнитный клапан направит тормозную жидкость в отводную магистраль, снижая тем самым давление в рабочем тормозном цилиндре.

Когда колесо вновь начинает вращаться, по достижении им некоторой угловой скорости, электронный блок ABS снимает свою команду, клапаны открываются, и гидравлическое давление опять передается на тормозной механизм. Торможение и растормаживание колеса будут происходить периодически (этот процесс называется модуляцией, и гидроблок иногда называют модулятором тормозного давления), и водитель ощущает работу ABS частыми резкими толчками на педали тормоза, пока не исчезнет угроза блокирования или до полной остановки автомобиля.

Устройство ABS одинаковое во всех машинах.

Среди основных элементов выделяют:

• датчики;
• электронный блок управления;
• гидравлический блок.

Датчики системы ABS устанавливаются по одному на каждое колесо.

Как правило, они отвечают за частоту вращения колес, а в основе работы лежит принцип Холла.

Устанавливаются датчики на ступице каждого колеса. Электронный блок управления снимает информацию с них и на основе полученных данных определяет момент срабатывания тормозной системы.

Весомое значение в работе антиблокировочной системы играет электронный блок управления. По сути это голова всей системы, блок собирает, анализирует и посылает команды исполнительным устройствам. Сбор информации, вычисления и передача команд происходит непрерывно. Как правило, исполнительные сигналы блок управления посылает на гидравлический блок и насос.

Исполнительным механизмом антиблокировочной системы считается гидравлический блок. В состав гидроблока входит электрический магнит с клапаном (впускной и выпускной), специальный гидроаккумулятор, насос кулачковый, демпфирующие камеры и электродвигатель. Срабатывание каждого элемента приводит к блокировке или деблокировке колес автомобиля.

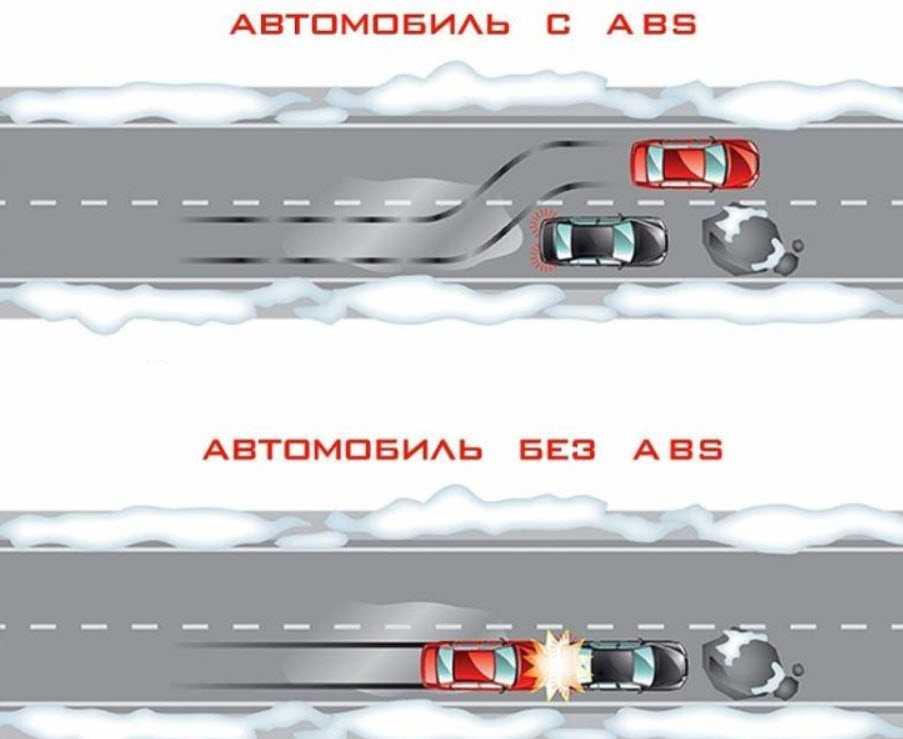

Преимущества и недостатки ABS

Сейчас системой оснащаются практически все автомобили, что закрепляется на законодательном уровне. Это означает, что её достоинства многократно перевешивают недостатки, с которыми идёт непрерывная работа.

Плюсы:

• ABS намного сокращает тормозной путь, поскольку на сложных покрытиях работает намного быстрее и точнее любого водителя;
• сохраняется возможность управлять автомобилем при полностью нажатой тормозной педали, каждое колесо обладает курсовой устойчивостью;
• появилась возможность выдачи рекомендаций неопытным водителям тормозить в поворотах и при потере устойчивости автомобилем, раньше так поступать категорически запрещалось;
• узлы и модули АБС стали базой для внедрения многочисленных электронных помощников водителя, повышающих управляемость, проходимость и спасающих в трудных ситуациях.

Минусы:

• система плохо работает на небольших и высоких скоростях, алгоритмы продолжают требовать усовершенствования;
• очень трудно приспособить АБС к работе на сыпучих грунтах, в грязи и по снегу;
• сложные алгоритмы при работе подвесок на максимальные ходы отбоя, связанные с зависанием колёс в воздухе и последующим полным растормаживанием.

Доработки АБС идут непрерывно, многие недостатки уже устранены, но не на всех автомобилях. Пока ограничиваются тем, что система автоматически отключается при возникновении критических ситуаций. Дополнительные сложности связаны с полноприводными автомобилями, но с этим бороться уже научились.

Типы датчиков

На автомобилях встречаются два вида датчиков:

• пассивный датчик, построенный на основе катушки;
• активный датчик, использующий в работе эффект Холла.

Пассивный датчик включается после начала движения и считывает данные от зубчатого импульсного кольца. Прохождение зубца мимо прибора вызывает генерацию импульса тока, который считывается блоком управления. Датчики начинают работать на скорости выше 5 км/час и не реагируют на загрязнение.

Активный датчик состоит из электронных компонентов и постоянного магнита, который установлен на ступице. При вращении магнита в приборе возникает разница потенциалов, которая формируется в сигнал управления микросхемой. Затем информация подается на блок. Датчики подобной конструкции встречаются редко, ремонт их невозможен.

Что такое ABS в автомобиле

Итак, что значит ABS? Какова расшифровка этого термина? Он представляет собой сокращение от английского словосочетания Anti-block braking system (или немецкого слова Antiblockiersystem, так как родина технологии – именно Германия). Оно переводится как антиблокировочная система торможения. Однако в русском языке общеупотребительным стало более простое, короткое обозначение – антиблокировочная система.

Главное назначение этого узла автомобиля – улучшение управляемости транспортным средством и стабилизация его движения во время торможения. Например, без АВS тормозной путь машину будет больше на определенное расстояние.

Сегодня АБС устанавливается на 80% транспортных средств, которые поступают в продажу. Причем это касается не только автомобилей – она присутствует на любом транспорте, который имеет колеса и систему торможения (например, на мотоциклах, самолетах, прицепах, железнодорожных составах).

Современная АБС представляет собой сложное устройство, состоящее из нескольких датчиков, которые подсоединены к электронному блоку управления транспортного средства.
