Сканеры для диагностики автомобиля с алиэкспресс

Интерфейс OBD2

Под этим ёмким понятием следует понимать:

• собственно разъём для подключения периферии и датчиков,
• электрические подключения (провода, колодки);
• систему управляющих команд для передачи цифровых данных между ЭБУ и программно-аппаратными средствами диагностики;
• стандарты, касающиеся схематики разъемов (в частности, распиновки диагностического разъема ОБД2).

Общепризнанная геометрия разъёма – трапециевидный корпус в шестнадцатипиновом исполнении, однако, именно таких стандартных параметров придерживаются не все автопроизводители: на многих грузовиках используются разъёмы других форм и размеров, но с обязательным соответствием правилам использования шин передачи данных. Даже на некоторых моделях Mazda вплоть до 2003 года использовался разъём, не соответствующий протоколу по форме. Впрочем, не регламентируется стандартом, и где должен быть расположен разъём ODB2. Единственная рекомендация – он должен находиться на расстоянии, не превышающем 1 метр от рулевой колонки, то есть в пределах прямой досягаемости рук водителя. Неудивительно, что общепризнанного места установки разъёма нет. Его располагают:

• под приборной панелью (слева от руля);
• в районе разъёма для пепельницы;
• под заглушками, которые обычно имеются на консоли всех современных авто;
• под кронштейном ручного тормоза;
• во внутреннем пространстве подлокотника.

Для конкретной модели местоположение диагностического разъёма можно узнать из справочного руководства или, погуглив в интернете.

Что такое диагностический разъем по стандарту OBD2

p, blockquote 5,0,0,0,0 —>

Немного истории

Впервые производители серьезно задумались об автоматизации диагностики автомобиля в 70-х годах. Именно тогда появились электронные блоки управления двигателей. Они стали оснащаться системами самодиагностики и диагностическими разъемами. Замыкая контакты разъема, можно произвести с помощью блинк-кодов диагностику неисправности блоков управления двигателя. По мере внедрения персональной компьютерной техники были разработаны диагностические устройства для сопряжения разъемов с компьютерами.

p, blockquote 6,0,0,0,0 —>

Появление на рынке автомобилей новых производителей, расширяющаяся конкуренция предопределили необходимость унификации диагностических устройств. Первым производителем, который всерьез подошел к решению этой задачи, был General Motors, который ввел в 1980 году универсальный протокол обмена информации по интерфейсу ALDL Assembly Line Diagnostic Link.

p, blockquote 7,0,0,0,0 —> adsp-pro-1 —>

В 86-м году протокол немного усовершенствовали, увеличив объем и скорость передачи информации. Уже в 1991 году в американском штате Калифорния ввели регламент, согласно которому все продаваемые здесь авто следовали протоколу OBD1. Это была аббревиатура On-Board Diagnostic, то есть бортовая диагностика. Она значительно упростила жизнь фирмам, обслуживающим транспортные средства. Этот протокол еще не регламентировал вид разъема, его расположение, протоколы ошибок.

p, blockquote 8,0,0,0,0 —>

В 1996 году действие обновленного протокола OBD2 уже распространилось на всю Америку. Поэтому производители, желающие освоить американский рынок, были просто вынуждены ему соответствовать.

p, blockquote 9,0,0,0,0 —>

Увидев явное преимущество процесса унификации ремонта и обслуживания авто, стандарт OBD2 был распространен на все транспортные средства с бензиновыми двигателями, продаваемые в Европе с 2000 года. В 2004 году обязательный стандарт OBD2 распространен на дизельные авто. Одновременно он был дополнен стандартами Controller Area Network для шин обмена данными.

p, blockquote 10,0,0,0,0 —>

Интерфейс

Неправильно полагать, что интерфейс и разъем OBD2 есть одно и то же. В понятие интерфейса входит:

p, blockquote 11,0,0,0,0 —>

• непосредственно сам разъем, включая все электрические подключения;
• система команд и протоколов обмена информации между блоками управления и программно-диагностическими комплексами;
• стандарты выполнения и расположения разъемов.

Не обязательно разъем OBD2 должен быть выполнен в 16-ти пиновом трапециевидном исполнении. На многих грузовых и коммерческих авто они имеют другую конструкцию, но основные шины передачи в них также унифицированы.

p, blockquote 12,0,0,0,0 —>

В легковых автомобилях до 2000 года выпуска производитель мог самостоятельно определять форму OBD-разъема. Например, на некоторых автомобилях MAZDA нестандартизированный разъем применялся вплоть до 2003 года выпуска.

p, blockquote 13,0,1,0,0 —>

Это часто доставляет трудность для неопытных автоэлектриков. Наиболее частые расположения разъема:

p, blockquote 15,0,0,0,0 —>

• около левого колена водителя под приборной панелью;
• под пепельницей;
• под одной из заглушек на консоли или под приборной панелью (в некоторых моделях VW);
• под рычагом ручника (часто у ранних OPEL);
• в подлокотнике (бывает у Рено).

p, blockquote 16,0,0,0,0 —>

Точное расположение диагностического разъема для своего автомобиля можно найти в справочниках или просто «погуглить».

p, blockquote 17,0,0,0,0 —>

В практике автоэлектрика имеются случаи, когда разъем в процессе ремонтов после аварий либо модификации кузова или салона был просто отрезан или перенесен в иное место. В таком случае требуется его восстановление, руководствуясь электрической схемой.

p, blockquote 18,0,0,0,0 —> adsp-pro-2 —>

Рестайлинговые комплектации

После рестайлинга названия комплектаций стали совсем другими, но сам уровень оснащения остался почти таким же.

Здесь россиянам были доступны версии:

• Inform;
• Invite;
• Invite+;
• Intence.

Базовый вариант «Информ» включает в себя почти такой же набор дополнительного оборудования, что и в дорестайлинге «Комфорт», только кондиционер после рестайлинга стал доступен лишь опционально.

Оснащение «Информ Плюс» в целом представляет такой же набор опций, что и «Комфорт+», но вместо кондиционера установлен климат-контроль.

Комплектации «Интенс» и «Спорт» в целом одинаковы по оснастке, хотя версия Intence представлена не только с МТ, но и с автоматической трансмиссией.

Помог знакомый, который одолжил компактный OBD-сканер

Уже через несколько минут «умная коробочка» подсказала, что проблема именно с датчиком положения коленчатого вала.

Для проверки сбросили ошибку при помощи сканера, а через несколько дней после очередного срабатывания лампы диагноз подтвердился.

Стоимость запчасти от 400 до 1200 руб. (в зависимости от производителя). Заменить можно самостоятельно, но придется найти эстакаду или подъемник. В первом попавшемся гараже датчик заменили за 300 руб. Заняло это не более пяти минут.

Проблема разрешилась, лампа перестала загораться, а сканер больше не видит описанную ранее ошибку.

Починил поломку за 1000 руб. У официалов только диагностика будет стоить дороже, а гаражные мастера могут ободрать в меру своей наглости.

Решил заказать подобный такой полезный сканер на AliExpress.

Запустите сканер Creader

Запустите сканер Creader

Мы протестировали Launch Creader и обнаружили, что он очень прост в использовании и позволяет быстро получить коды неисправностей из ECU. Это доступный диагностический инструмент OBD, и он имеет одно главное преимущество перед Foxwell NT630. Помимо возможности сканирования системы ECU, ABS и SRS, она также может осмотреть блок управления автоматической коробкой передач.

Launch Creader также поддерживает несколько автомобильных брендов. Он предоставляет описание проблемы неисправности прямо на ЖК-дисплее. Запишите код ошибки и проведите некоторые исследования, связанные с этим конкретным кодом ошибки. Недорогой диагностический инструмент, который может сэкономить ваши деньги и головные боли, если вы пытаетесь перезагрузить сервисный двигатель или очистить свет подушки безопасности.

• Прочитайте и удалите коды неисправностей, связанные с двигателем.
• Прочитайте и очистите коды ошибок передачи.
• Прочитайте и очистите коды неисправностей ABS.
• Прочитайте и очистите свет и коды SRS/подушек безопасности.
• Поддерживает 1996 и более новые автомобили.
• Может извлекать общий код P0000 и коды производителя P1000 и U000.
• Очистить свет двигателя
• Просмотр данных стоп-кадра.
• Проверьте состояние готовности к выбросам.
• Отображение данных датчика в реальном времени.

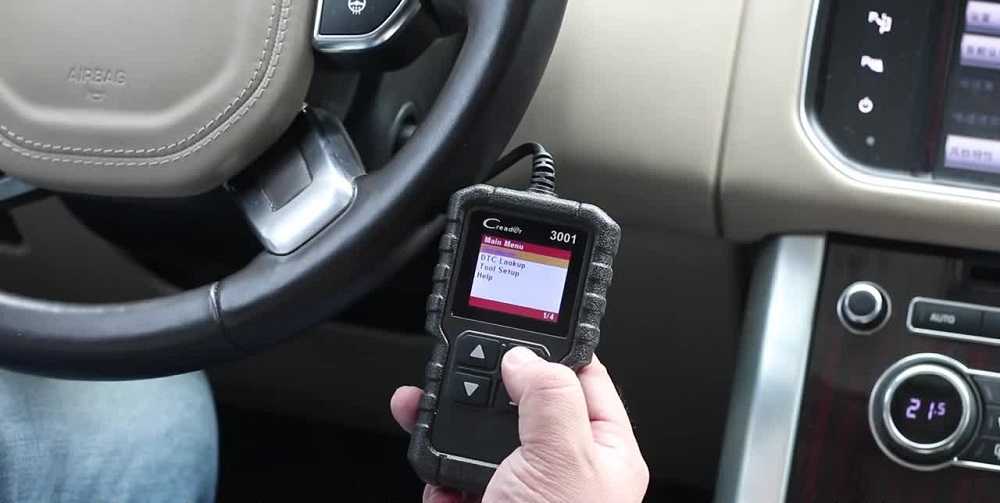

Launch Creader 3001

Не очень дешёвое устройство, стоимость которого может доходить до 3000 рублей. Но при этом славится богатым функционалом. Оно может использоваться, как любителями, так и профессионалами не самого высокого уровня. Автосканер предназначен для диагностики, в том числе и в режиме реального времени, для автомобилей моложе 2004 года выпуска, имеющих OBDII-разъём. Он отвечает требованиям протоколов ISO9141-2 14230-4, 15765-4 и SAEJ1850. Поэтому возможна максимально точная диагностика авто почти всех марок и модификаций, включая отечественные.

Адаптер имеет меню на русском языке с множеством функций. Он определяет практически все известные поломки, которые могут диагностироваться подобным способом. Гаджет оснащается огромным дисплеем, на котором удобно читать информацию. Он может успешно работать при любых температурах и практически в любых условиях. Корпус надёжно защищён от влаги, пыли и грязи. Сканер очень надёжен и функционален. Он почти не имеет недостатков. За свои деньги – идеальный вариант даже для работников многих автосервисов.

ELM327 программы для Android устройств (смартфон или планшет)

С помощью этих программ Вы сможете провести полноценную диагностику Вашего автомобиля используя elm327 адаптер и Ваш смартфон или планшет на базе android. Эти elm327 программы для android поддерживают как bluetooth, так и wi-fi адаптеры. Вместе с описанием программы есть ссылка на скачивание программы с официального сайта Google Play, поэтому Вы можете быть уверены в безопасности Вашего устройства. Так же Вы можете установить её просто набрав название программы в поиске Google Play Вашего устройства.

Torque

Самая популярная elm327 программа для android. Универсальная и очень функциональная, отлично работает со всеми марками автомобилей. Есть бесплатная и платная версия программы, отличающиеся по функционалу.

Работает с адаптерами: Bluetooth, Wi-Fi

OpenDiag Mobile

Очень удобная программа для диагностики автомобилей Российского производства с отличными возможностями. OpenDiag Mobile — бесплатная и имеет понятных русский интерфейс.

Работает с адаптерами: Bluetooth, Wi-Fi, USB

ScanMaster Lite

Отличная универсальная программа подходящая для огромного количества марок. Есть русский интерфейс и необходимый набор функций. Программа ScanMaster Lite — определённо из разряда рекомендованных.

Работает с адаптерами: Bluetooth, Wi-Fi

DashCommand

Так же достаточно неплохая и популярная программа с хорошим набором функций и поддержкой множества авто. Из минусов стоит отметить отсутствие русского интерфейса.

Работает с адаптерами: Bluetooth, Wi-Fi

OBD Авто Доктор

Универсальная elm327 программа с русским интерфейсом и неплохим набором для проведения диагностики. Есть две версии: бесплатная и платная, как обычно, в бесплатной слегка урезан функционал.

Работает с адаптерами: Bluetooth, Wi-Fi

ELMScan Toyota

Эта программа для владельцев автомобилей Toyota и Lexus всех рынков. Приложение достаточно мощное, на русском языке. В бесплатной версии набор продвинутых функций урезан достаточно сильно.

Работает с адаптерами: Bluetooth, Wi-Fi

EconTool for Nissan ELM327

Предназначена для автомобилей Nissan подключающихся по старому протоколу Nissan Consult, это примерно до 2008 года выпуска. Она представлена тут потому, что с этими автомобилями более популярные elm программы могут не работать.

Работает с адаптерами: Bluetooth, Wi-Fi

Как пользоваться сканером и какие программы использовать

Теперь перейдем к диагностике машины, то есть к соединению сканера непосредственно с ЭБУ авто. Для этого следует использовать отдельные программы. Они могут быть платными, есть и бесплатные версии для Android, iOS, ОС Windows. Кстати, часто вместе со сканером уже идет необходимое ПО.

Если по той или иной причине  программа из комплекта не подходит, тогда можно установить Torque Pro OpenDiag Mobile, inCarDoc PRO|ELM327 OBD2, Car Scanner ELM OBD2, EOBD Facile – Автодиагностика и т.д.

Установив ПО, выполняется подключение ELM327, включается зажигание, после осуществляется сопряжение устройств (например, смартфона и сканера). Кстати, если адаптер оснащен кнопкой типа «старт», ее нужно нажать для начала синхронизации и работы устройства.

При поиске устройства при подключении по Блютус или WI-FI, из списка следует выбрать ELM327, который часто называется просто OBDII и подключиться к нему. Необходимы код для сопряжения по умолчанию: 0000 или 1234.

Когда устройства сопряжены, можно запускать установленное приложение для диагностики. Обычно приложение определяет тип адаптера, но если программа не определила сканер, тогда в настройках приложения следует указать тип подключения (по USB, Bluetooth или Wi-Fi), а также в списке устройств выбрать тот сканер, который доступен.

Завершающим этапом становится необходимость разобраться с тем, как пользоваться сканером ELM327. В случае, когда все успешно подключено, на экран смартфона, планшета или ноутбука будет выедена информация об автомобиле.

При этом начнут работать датчики, различные индикаторы. Также программа (в зависимости от типа и версии ПО) может потребовать создать профиль автомобиля (нужно выбрать модель и точно указать отдельные характеристики). Так или иначе, при успешном подключении появляется возможность просматривать параметры работы ДВС и систем автомобиля, сканировать ошибки, записанные в память ЭБУ, сбрасывать ошибки и т.д.

Характеристика диагностического разъема

Виды и распиновка диагностических разъемов может отличаться в зависимости от марок автомобилей. Чтобы узнать, какой вид разъема для диагностики установлен на вашем авто и где он находится, необходимо воспользоваться сервисным мануалом, поскольку расположение также может отличаться. Для начала ознакомимся с основной информацией касательно видов и расположения устройств для диагностики (автор видео — Мир авто).

Разновидности

Вид разъема, как сказано выше, может отличаться в зависимости от модели машины. Тем не менее, на сегодняшний день в современных авто могут использоваться только устройства, соответствующие стандартам OBD-1 и OBD-2. В основном все новые авто оборудованы OBD-2.

Подробное описание и схема наиболее распространенных колодок приведена ниже:

Схема	Описание	Авто
Выход с обозначением контактов	Данный тип представляет собой 12-контактное устройство, в котором: А — это GND выход; В — К-Line выход, которого может не быть; M — K-Line; G — колодка управления топливным насосом; Н — питание от бортовой сети, но этого контакта может не быть.	Устанавливается на все модели автомобилей ВАЗ с инжекторными двигателями, выпущенные до 2002 года.
OBD-2 устройство для ВАЗ	Такой тип 16-контактного устройства соответствует стандарту OBD-2. В данном случае описывать назначение контактов мы не будем, стоит только сказать, что обмен данными с блоком управления осуществляется по контакту K.	Таким девайсом оборудуются все двигатели ВАЗ инжекторного типа, выпущенные после 2002 года. При этом стандарт мотора должен соответствовать нормам Евро3.
OBD-2 выход для всех Фольксвагенов и большинства других современных авто	В данном случае назначение контактов следующее: 2 — шина плюс; 4 — земля; 5 — сигнальное заземление; 6 — контакт CAN высокий; 7 — линия диагностики К; 10 — шина минус; 14 — контакт CAN низкий; 15 — L-контакт для проверки; 16 — питание от бортовой сети.	Такой диагностический разъем ставится на все без исключения автомобили Фольксваген, выпущенные после 1996 года. Также им оснащались некоторые Фольцы, произведенные в период с 1994 по 1996 годы. Аналогично таким выходом для диагностики оборудуются многие транспортные средства, выпущенные после 1996 года, в том числе Хонда, Рено, БМВ и т.д.
OBD для Хонды	1 — контакт K-Line; 2 — контакт питания от аккумулятора авто; 3 — заземление или масса; элементы 4 и 5 применяются для считывания кодом самодиагностики.	Диагностические разъемы автомобилей Хонда, выпущенные до 2001 года.
OBD для всех современных автомобилей Деу	Назначение контактов в данном случае следующее: 2 — шина плюс; 4 — земля; 5 — сигнальное заземление; 6 — CAN-шина; 7 — выход для проверки авто К; 10 — шина минус; 14 — еще одна CAN-шина, низкая; 15 — выход для проверки авто L; выход для питания от бортовой сети.	Диагностические разъемы автомобилей Деу, выпущенных после 2000 года.

Расположение

Автомобильный ДР для проверки систем

Многим автовладельца интересно — где находятся устройства в их авто? Как сказано выше, расположение может быть разным в зависимости от модели транспортного средства и года ее выпуска.

Если вы не знаете, где искать ДР, его расположение может быть следующим:

1. В моторном отсеке. Такое расположение ДР актуально для автомобилей семейства ГАЗ.
2. Под вещевым ящиком со стороны переднего пассажира. Раньше такие ДР ставились на ВАЗы, выпущенные до 2002 года.
3. В более современных ВАЗах расположение ДР другое — устройство находится в салоне транспортного средства, а именно под центральной консолью со стороны водителя.
4. В районе левой ноги водителя под пластиковой облицовкой. Такое расположение актуально для Фольксвагенов, выпущенных до 1996 года, в частности, речь идет о микроавтобусах LT.
5. В блоке предохранителей. Как правило, в этом месте ДР установлены в машинах Фольксваген, выпущенных в период с 1989 по 1997 год.
6. Под центральной консолью со стороны водителя — это место установки сегодня является наиболее распространенным среди автомобильных производителей. Если вашего автомобиля нет в этой статье, то ищите разъем в этом месте.
7. Под пепельницей.
8. В автомобилях Деу ДР может располагаться и со стороны водителя, и со стороны пассажира (автор видео — Мир Матизов).

Диагностический разъем 12-ти контактный прямоугольный, все модели 1989-1998 гг.

1 Engine – MPI — Система управления двигателем (для основного диагностического разъема белого цвета). Система управления ABS/ASR (для дополнительного диагностического разъема черного цвета)

2 Steering — 4WS — Система рулевого управления

3 Suspension — Active ECS — Система управления подвеской

4 Brake – ABS — Антиблокировочная система

5 Cruise Control – ASC — Система круиз-контроля

6 Transmission — ELC-4/5AT — Система управления АКПП

7 Air Conditioner — Full Auto AC — Система управления кондиционированием

8 Air Bag – SRS — Система пассивной безопасности (подушки безопасности, преднатяжители ремней)

9 ETACS: Pulse signal only — Система управления электрикой

10 Diagnosis Control (In 6G72 MPI SOHC, Mirage 1.5L,1.8L short to GND if check and adjust idle or connect the voltmeter positive probe for read DTC ECS)

11 Вывод для имитации сигнала датчика скорости

12 Масса

Как подобрать адаптер ELM327

Итак, в продаже можно встретить большое количество устройств (например, ELM 327 USB, ELM OBD2 Bluetooth или WI-FI). Так вот, среди множества устройств типа ЕЛМ, присутствует большое количество изделий, отличающихся как по качеству, так и по функциональности.

Если одни решения позволяют в полной мере использовать все возможности, другие могут или работать некорректно, или же не подключаться к автомобилю, смартфону, ноутбуку и т.д

По этой причине перед покупкой важно обращать внимание на ряд нюансов

Первое, это сам тип подключения адаптера, так как есть несколько версий ELM327 с различными интерфейсами подключения. Как правило, наиболее распространены сканеры с Bluetooth, USB и Wi-Fi. Такие решения совместимы с ноутбуками или ПК, смартфонами, планшетами и т.д.

При этом версия Bluetooth  является самой дешевой, а сами сканеры  работают зачастую только со смартфонами и устройствами на Android. Аналоги с Wi-Fi стоят дороже, однако их отличает совместимость с устройствами как на Android, так и  iOS, а еще с ноутбуками и ПК. Версия сканера USB дешевле аналогов с Wi-Fi, но данное решение рассчитано только на работу с компьютерами. Кстати, у последнего варианта качество связи самое высокое, соединение стабильное.

Еще при покупке нужно обращать внимание на прошивку самого адаптера. Как правило, на оригинальных сканерах программное обеспечение обновляется, тогда как клоны могут идти со старой прошивкой

Примечательно то, что не всегда новое ПО лучше предыдущих версий, так что данный момент спорный.

Новые клоны, имеющие более современную прошивку, лишены многих протоколов связи. Также есть варианты, когда на упаковке указано, что версия ПО обновлена, однако на деле установленное программное обеспечение является старой версией. На практике, лучше искать ELM327 со старой, но оригинальной прошивкой, чем с обновленной, но урезанной оригинальной прошивкой.

Также важно учитывать особенности диагностического разъема на авто. Причина — на многих машинах, особенно иностранных моделях конца 90-х, а также отечественных авто, диагностический разъем отличается в плане колодки  от современных стандартов

Это значит, что просто напрямую подключить адаптер не получится. В этом случае будут также необходимы переходники, когда один разъем переходника подойдет под колодку автомобиля, а другой  будет иметь стандартный разъем OBD-II для подключения адаптера. Фактически, перед приобретением сканера нужно сначала уточнить, какой стандарт разъема использован на автомобиле. Если разъем отличается от стандартного, нужно заранее искать переходник.

После того, как сканер был приобретен (или же прямо на месте) необходимо его проверить

Важно, чтобы в ELM327 стоял чип PIC18F25K80. Если устройство прозрачное, можно попробовать рассмотреть маркировку на плате через корпус

Если такой возможности нет, нужно проверять адаптер специальным ПО.

Именно с учетом возможных рисков купить подделку, важно приобретать устройство в таких местах, куда сканер можно будет вернуть, если он окажется не оригинальным. Такими местами могут быть крупные магазины, различные центры по продаже автоэлектроники и т.д

Если же устройство заказывается в Интернете, тогда продавца следует предупредить, что если устройство не имеет нужного чипа, после проверки будет произведен его возврат. Как правило, недобросовестные продавцы в этом случае сразу откажутся продавать и высылать вам товар.

В любом случае, после того, как устройство окажется у вас в руках, для его проверки нужно установить специальное приложение для тестирования совместимости с протоколами диагностических шин, также приложение покажет версию ПО сканера.

Чтобы провести проверку, адаптер ELM327 вставляется в диагностический разъем автомобиля, затем следует включить зажигание. После на планшете или смартфоне следует открыть настройки Bluetooth или Wi-Fi, после чего выполнить сопряжение устройства с адаптером. Пароль стандартный, четыре ноля или 1234.

Затем на смартфон или планшет ставится приложение для проверки, после чего нажимается кнопка «соединить». После начнется сканирование, по окончании которого можно оценить результаты. Сканер будет успешно работать с авто разных моделей и марок в том случае, когда адаптер способен поддерживать все ревизии (до 1.4 или 1.4b).

Еще раз отметим, для ELM327 программы нужны как для проверки адаптера, так и для сканирования самого автомобиля. Зачастую все нюансы по настройке описаны в инструкции, идущей вместе с адаптером. Если коротко, чтобы поставить приложения для проверки самого сканера, подойдет бесплатное ПО ELM327 Identifier или Elm327 WiFi Check Version.

Ведущие производители автосканеров

Сегодня на рынке пользователям доступно большое количество устройств. Сканеры для диагностики могут быть полезны не только специалистам в автотехцентрах, когда клиенты привозят автомобиль на техосмотр. Ошибки на панели приборов происходят довольно часто, поэтому устройства для диагностики помогут сохранить ценные ресурсы – время и деньги.

На рынке есть много приборов китайского и немецкого производства, которые обладают отличным соотношением цены и качества. Как правило, самыми надежными являются немецкие решения от брендов, специализирующихся на автомобильном оборудовании и не только.

Ярким примером является компания BOSCH, которая уже длительное время является надежным поставщиком отличного оборудования для самых разных целей.

Не отстают и китайские устройства, функционал которых с каждым разом поражает все больше. Сегодня большое количество китайских автомобильных сканеров не уступают по качеству немецким устройствам, а интерфейс и меню автосканеров из Китая сегодня доступно на множестве языков мира, включая и русский.

Ancel AD410

Довольно дорогой автодиагностический сканер. Он стоит около 4000 рублей, но при этом часто приобретается российскими автовладельцами. Устройство обладает удобным меню и широкими возможностями. Благодаря небольшим размерам, цветному дисплею и понятому меню работать с ним очень удобно. Устройство сочетается со многими ноутбуками и смартфонами. Может применяться для диагностики американских, европейских и азиатских машин с 1995 года выпуска. Но также многие покупатели используют его и для проверки современных российских автомобилей последних годов выпуска. Гаджет автоматически обновляет программное обеспечение при подключении к ноутбуку или компьютеру.

С помощью данного автосканера можно найти и устранить практически все известные ошибки, связанные с автоэлектрикой и автоэлектроникой. При необходимости коды ошибок можно распечатать при подключении к ПК на принтере. Устройство позволяет не только провести весьма точную диагностику, но и узнать многие параметры авто. Оно многофункционально и надёжно, имеет привлекательный дизайн и удобные размеры. Сканер практически лишён недостатков. Сканер может применяться не только автовладельцами для личного использования, но и работниками СТО.

Теперь вы знаете, какие OBD2 сканеры, доступные россиянам для применения в личных целях, стали лучшими в 2022 году. А вам приходилось пользоваться такими устройствами для диагностики или обращаетесь в автосервис? Удавалось ли самостоятельно найти и устранить ошибки? Как вы считаете, самостоятельная диагностика с помощью адаптеров может быть точной или не стоит ей доверять? Если у вас есть вопросы или вы хотите поделиться интересной информацией по теме, пишите в комментарии.

Описание и основные характеристики автосканера ELM327

Автосканер на основе контроллера ELM327 – это устройство, представляющее собой диагностический адаптер, предназначенный для считывания информации из электронного блока управления автомобиля и устранения незначительных неполадок в его «мозгах».

Автосканер ELM327, в частности, может помочь в решении следующих задач:

• Считывание значений датчиков двигателя и других электронных систем автомобиля;
• Определение неисправных датчиков и диагностика приборов на предмет их корректной работы;
• Считывание и просмотр кодов неисправностей;
• Сброс ошибок в памяти компьютера (выключение лампочки CHEK ENGINE).

Подробнее о возможностях автосканера мы расскажем чуть ниже в обзоре диагностических программ.

Автосканер ELM327 вставляется в специальный диагностический разъем, который чаще всего скрывается под крышкой блока предохранителей, в бордачке, либо под панелью приборов водителя. Связь диагностического адаптера с компьютером автомобиля происходит по протоколу OBD-II (On Board Diagnostic), но в интернете его чаще всего можно встретить под названием OBD2.

Стандарт OBD-II поддерживается практически всеми американскими машинами выпущенными с 1996 г., и европейскими – начиная с 2001-го (дизельными – с 2004 года). Но иногда бывает, что автосканер не работает и на машинах до 2003 года выпуска – это связанно с тем, что не все автопроизводители сразу же стали внедрять данный стандарт.

Для того чтобы работать с автосканером ELM327 вам понадобится считывающее устройство с установленным диагностическим программным обеспечением. Таким устройством может служить смартфон или планшетный ПК на системе Android, ноутбук, либо стационарный компьютер. Программное обеспечение, как правило, прилагается к автосканеру в комплекте.

В зависимости от типа исполнения, соединение автосканера ELM327 со считывающим устройством возможно через:

1. Bluetooth;
2. Wi-Fi;
3. USB-кабель.

Диагностические адаптеры бывают как стандартных размеров (примерно 5х3 см), так и в исполнении mini (почти вдвое меньше стандартного).

Наибольшее распространение получили bluetooth-автосканеры на базе микроконтроллера ELM327 версии 1.5, так как они отличаются от других моделей диагностических сканеров своей простотой, надежностью и невысокой стоимостью. Кроме того, они подходят к большинству марок современных автомобилей.

Также в последнее время можно встретить диагностические сканеры на базе чипа ELM327 версии 1.6 или 2.1 – прежде чем покупать такие модели автосканера, уточняйте у продавца, подойдет ли он к вашему авто.

О том, как пользоваться автосканером можно узнать из подробной видео-инструкции в конце этой статьи. От себя можем добавить, что такой адаптер однозначно стоит покупать каждому автомобилисту, который хоть изредка самостоятельно заглядывает под капот – это сэкономит вам кучу денег.

Ylsfc Elm327 Bluetooth v1.5 obd2 adapter

Недорогой и очень известный сканер для диагностики авто, который можно купить, например, на AliExpress чуть дешевле, чем за 500 рублей. Он основан на чипе PIC18F25K80 и имеет версию 1.5. Устройство работает по Bluetooth только с гаджетами с операционной системой Android.

Сканер может использоваться для автомобилей разных марок и годов выпуска. Подходит даже для диагностики небольших малотоннажных грузовиков, наподобие ГАЗели. Но чтобы точно узнать совместимость устройства с конкретным авто, нужна проверка по протоколам ISO и SAE. По отзывам потребителей, адаптер может некорректно работать с машинами марки Mercedes.

Устройство позволяет распознать большинство поломок. Оно очень компактное и удобное. Но его недостатком многие считают отсутствие защиты от перепадов напряжения.

Автосканер ELM327: что это такое и как работает

Итак, если в машине есть диагностический разъем OBD2, ELM327 в таком случае вполне можно использовать на авто. Фактически, это сканер-адаптер, устройство подключается к бортовому компьютеру автомобиля через разъем OBD-II. Данное решение позволяет  проводить диагностику неисправностей, считывать показатели работы ДВС и систем авто, сбрасывать ошибки в памяти ЭБУ.

В двух словах, подключить устройство к машине очень просто. Указанный elm адаптер (иногда ошибочно называют eml 327), просто вставляется в диагностический разъем автомобиля (напрямую или через переходник), после чего соединяется со смартфоном, планшетом или ноутбуком-ПК. Как правило, сегодня активно используют беспроводное соединение (например, elm327 bluetooth), что позволяет быстро подключить смартфон или планшет к сканеру.

Название прибор получил благодаря контроллеру, который связывает диагностическую шину автомобиля с ноутбуком, планшетом или смартфоном. Изначально контроллер разработали в Канаде, однако позже чип попал к китайским производителям. В свою очередь, там его удачно скопировали. В результате устройство получилось доступным, с низкой себестоимостью и по ряду причин востребованным и широко распространенным.

Функционал адаптера елм 327 в процессе модернизации был расширен. Однако ряд функций, то есть возможность их использования, будет зависеть от версии адаптера, ЭБУ конкретного авто, а также от того, какая именно программа для elm327 используется.

Дело в том что для диагностики кроме устройства еще нужны елм 327 программы. Среди базовых функций сканера, доступных с простыми версиями программ, следует отметить возможность отображать в реальном времени обороты двигателя, скорость автомобиля, температуру ОЖ, моментальный расход топлива, расход воздуха, положение дроссельной заслонки, давление в системе подачи топлива и т.д.

Также, в зависимости от ПО, доступны функции чтения и расшифровки ошибок, а также функции очистки диагностических кодов ошибок. Еще на некоторых автомобилях при помощи адаптера ELM327 можно настраивать некоторые полезные функции (например, автоматическое закрытие замков, складывание зеркал, отклик на нажатие педали газа, показания на панели приборов и т.п.).

Устройство и диагностика с помощью беспроводного Bluetooth автосканера

Перед тем как купить адаптер ELM327 Bluetооth, ознакомимся с технической стороной вопроса, рассмотрим всё по порядку. Что такое автосканеры ELM327? На самом деле так называется микросхема. Разработан контроллер канадской фирмой ELMElectronics. Внутренняя архитектура чипа считывает и преобразовывает данные по протокола авто любых марок в код, который расшифровывается программой.

Чтобы считать информацию, требуется её получить, а далее преобразовать, как раз для этого нужен контроллер OBD II — «мостик» между бортовым компьютером/ЭБУ автомобиля и адаптером ver. 1.5 ELMЗ27.

На что обращают внимание при выборе автосканера

Как говорят профессионалы в области ремонта транспортных средств, все подобные изделия можно разделить на две большие группы – аппаратные сканеры и сканеры-адаптеры. Первый тип является вполне самодостаточным изделием, который подключается к бортовому компьютеру и считывает все данные самостоятельно.

Наиболее современные модели оснащены разъемом для подключения к персональному компьютеру. Подобными изделиями предпочитают пользоваться профессионалы. Однако стоит учитывать, что периодически программное обеспечение данного оборудования придется обновлять, причем делается это исключительно в авторизованных сервисных центрах.

Адаптеры потребуют для полноценной работы довольно современный смартфон или же ноутбук. Такие конструкции пользуются большой популярностью у рядовых автомобилистов, так как пользоваться ими достаточно просто. В плане функциональности также существует определенная градация – дилерские, марочные и мультимарочные. Первые оборудованы специальным программным обеспечением, которое подойдет только для одной марки и модели машины, стоят они очень дорого.

Марочные автосканеры тоже являются профессиональным оборудованием, стоят они подешевле и обладают меньшим функционалом. Заложенные в подобные изделия программы рассчитаны только на определенные марки машин. Наиболее распространенными на сегодняшний день являются мультимарочные сканеры, которые подходят для большинства автомобилей.

При выборе данного оборудования следует помнить, что его стоимость прямо пропорциональна качеству программного обеспечения. Подведем некоторые промежуточные итоги

Итак, при покупке авто сканера следует обязательно обращать внимание на заложенную в нем программу. Чем шире ПО, тем более широкий круг задач сможет выполнять устройство

Желательно отдавать предпочтение универсальному изделию, так как вполне возможно, что вы захотите поменять свой автомобиль. Если вы покупаете сканер для частного применения, то лучше всего выбирать модель с наиболее простым управлением. Если конструкция будет подключаться к смартфону или ноутбуку при помощи провода или же за счет беспроводного интерфейса, то это будет дополнительным плюсом.
