Измеритель нагрева
Температурный измеритель УАЗ Буханка, деталь, выводящая на приборный щиток информацию о степени нагрева. Так как на используемых моторах устанавливается принудительная вентиляция радиатора, то датчик не управляет включением изделия.
Если мотор переделали и установили электрический вентилятор, датчик температуры считывает информацию о температурном режиме. После, информация передаётся в блок управления, анализирующий и регулирующий степень нагрева. Измеритель устанавливают на термостате мотора, неполадки изделия ведут к перегреву агрегата и поломке.
Измеритель степени нагрева, мотора ЗМЗ-406:
Двигатель ЗМЗ-409
Этот мотор отличается другой клапанной крышкой, улучшенным механизмом ГРМ, иной прокладкой ГБЦ. Также вырос объем силового агрегата, что сразу же повлекло за собой модернизацию системы охлаждения ЗМЗ-409 УАЗ «Буханки».
Устройство охлаждающей системы типичное для ДВС такой конструкции, которые когда-либо изготавливались на Заволжском заводе. Двигатель оснащен жидкостной закрытой принудительной системой. Здесь также имеется радиатор, рубашка в блоке цилиндров и в головке блока цилиндров, помпа, расширительный бачок, датчики температуры, электрический вентилятор, радиатор отопителя и другие элементы. Отметим, что принцип работы системы охлаждения 409 УАЗа «Буханки» прост и аналогичен инжекторным моторам. Здесь ОЖ также двигается по большому кругу и по малому.
Сообщества › УАЗ (буханки и головасты) › Блог › Перенос расширительного бачка
Всем привет! Расширительный бачок стоял внизу, у правой ноги водителя, в нише (Двигательный отсек). И вот сегодня хотел поставить на штатном месте, но передумал захотелось чтоб было больше место в двигательном отсеке и вот поставил расширительный бачок сзади пассажирского сиденья. В планах сделать защиту то есть шкафчик.
Дайте совета по защите! :))) У меня пришла идея сделать шкафчик, чтоб полностью его изолировать этот бачок. Если пар пойдет тогда по моей теории должен сдержать этот пар и не дать пострадать пассажиру. шкафчик конечно будет с откидной крышкой. Или сбоку пропаять трубку и провести к двигателю? Думаю второй вариант более лучше!
UAZ Patriot ( 2007 .)
1, 8 – -; 2, 3 – ; 4, 5 – ; 6, 7 – ; 9 – ; 10 – ; 11 – ; 12 – ( ); 13 – ; 14 – ; 15, 16, 17, 18 – ; 19, 20 – ; 21 – ; 22, 23, 24, 25 – ; 26 – ; 27 – ; 28 – ; 29 – ; 30, 31 – ; 32 – ; 33 – ; 34, 35 – ; 36 – ; 37 – ; 38 – ; 39 – ; 40 – ; 41 – ; 42 – ; 43 – ; 44 – ; 45 – ; 46 – ; 47 – ; 48 – ; 49 – ; 50 – ; 51 – ; 52 – ; 53 – ; 54, 55 – ; 56, 57, 58, 59, 60, 61, 62, 63, 64, 65 – ; 66 – ; 67 – ; 68 – ; 69 – ; 70 – ; 71 – ; 72, 73 – ; 74, 75 – ; 76 – , ; 77 – ; 78 – ; 79 – ; 80, 81 – ; 82 – ; 83 – ; 84 – -; 85 – ; 86 – () ; 87 – ; 88 – ; 89 – ; 90 – ; 91 – ; 92 – ; 93 – ; 94 – ; 95 – ; 96 – ; 97 – ; 98 – ; 99 – ; 100 – ; 101 – ; 102 – ; 103 – ; 104 – ; 105 – ; 106 – ; 107 – ; 108 – ; 109 – ; 110 – ; 111 – ; 112 – ; 113 – ; 114 – ; 115, 116 – ; 117 – ; 118 – ; 119, 120 – ; 121, 122 – ; 123 – ; 124 – ; 125 – -; 126 – ; 127, 128 – ; 129 – ; 130 –
. : – 409.10 ( 3.7Mb, MS-WORD, ) 40911.10 , 2015.( PDF, 7,6) 40905.10 , 2015. ( PDF, 8,3) -409 ( PDF, 5,5) -406.10 ( 15) -406.10 2,3 2,5 2,7 . ( PDF 7,2) ǻ . 2012 . -409.10, . . . 2015
Виды систем охлаждения УАЗ Буханка
Работа двигателя внутреннего сгорания связана с выделением тепла. По этой причине, система охлаждения УАЗ Буханка 409 двигатель предназначена для приведения в норму температурного режима внутри агрегата. Эта функция базовая, поскольку на современных моторах охлаждение выполняет и дополнительные задачи.
Перегрев мотора усиливает механическую работу, ведёт к потере мощности, поскольку делает наполнение камеры хуже. Перегретые детали самостоятельно воспламеняют рабочую смесь, усиливая износ, сжигая масло, снижая механические свойства материала, приводя двигатель в негодность. Недостаток тепла приводит к конденсации топлива на стенках и постепенному стеканию в поддон с маслом. Разжижение смазки увеличивает износ трущихся деталей, снижая мощность мотора.
Мотор ЗМЗ-402:
Сложность эксплуатации охлаждения в том, что система поддерживает приемлемый режим, балансируя между недостатком и избытком тепла. В идеале, рабочая температура держится в пределах 90°С.
Дополнительные функции охлаждения:
- Поддержание температуры в печке, вентиляции, кондиционере;
- Охлаждение смазки мотора;
- Снижение температуры в механизме рециркуляции сгоревших газов;
- Снижение температуры воздуха в турбинном наддуве мотора;
- Снижение температуры рабочей жидкости в автоматической коробке передач.
В связи со сложностью поддержания постоянной рабочей температуры, разработано три вида систем охлаждения. Каждый из видов применяют пропорционально предъявленным требованиям к мотору и условиям, в которых будет эксплуатироваться агрегат.
- Охлаждение жидкостью (замкнутое, незамкнутое);
- Охлаждение воздухом (естественное, принудительное);
- Охлаждение смешанное (гибридное).
Рабочая тормозная система УАЗ Буханка
Схема рабочей тормозной системы
Изчить как устроена тормозная система УАЗ Буханка схема позволяет более наглядно.
Рис.1 Схема рабочей тормозной системы УАЗ Буханка: 1 – диск тормоза; 2 – скоба тормозного механизма колес спереди; 3 – контур передней части; 4 – главный тормозной цилиндр; 5 – бачок, оснащенный датчиком движения тормозной жидкости до аварийного уровня; 6 – усилитель с вакуумом; 7 – толкатель; 8 – педаль тормоза; 9 – выключатель света при торможении; 10 – задние тормозные колодки колес; 11 – задний цилиндр торможения колес; 12 – контур задней части; 13 – кожух полуоси моста сзади; 14 – нагрузочная пружина; 15 – регулятор давления; 16 – тросы задней части; 17 – уравнитель; 18 – центральный трос; 19 – рычаг стояночного тормоза; 20 – сигнализатор движения тормозной жидкости до аварийного уровня; 21 – выключатель сигнализатора стояночного тормоза; 22 – передняя тормозная колодка колес.
Гидропривод рабочей тормозной системы
Гидропривод рабочей тормозной системы УАЗ с 1985 года стал выпускаться с двумя отдельными ветвями, одна из которых протянута к тормозным механизмам передних колес, а вторая тянется к тормозным механизмам колес сзади. Конструкция привода включает в себя:
Трубопроводы, внутренняя часть главного цилиндра, а также всех колесных цилиндров содержат тормозную жидкость.
Принцип работы тормозной системы УАЗ
При нажатии на педаль тормозная система срабатывает в следующей последовательности:
Это говорит о том, что одновременное срабатывание всех тормозов и регулярное соотношение между силой на тормозной педали и приводными силами тормозов создается благодаря системе функционирования гидропривода.
При ослаблении педали тормоза она за счет функционирования возвратной пружины возвращается в первоначальное положение. Кроме того, за счет пружины перемещается в первоначальное положение и поршень главного тормозного цилиндра. А стяжные пружины механизмов в свою очередь перемещают колодки от барабанов. Тормозная жидкость из колесных цилиндров по трубопроводам выталкивается в главный тормозной цилиндр.
Преимущества гидравлического привода:
Среди недостатков гидропривода можно выделить:
Тормозная жидкость
Для применения в гидроприводах продаются специальные тормозные жидкости. Их производят на спиртовой, гликолевой или масляной основах. Смешивать между собой их запрещено, это может привести к ухудшению их качеств и появлению хлопьев. Тормозные жидкости, изготовленные из нефтепродуктов, разрешается использовать исключительно в гидроприводах, уплотнения и шланги которых изготовлены из маслостойкой резины. Это делается для того, чтобы предотвратить разрушение резиновых деталей.
Устройство системы отопления/вентиляции Буханки
Мало кто знает, но данное семейство полноприводных внедорожников выпускается с 1957 года – и это один из рекордсменов-старожилов на отечественном авторынке. Этот автомобиль с полным правом можно назвать универсальным: он используется и на предприятиях, и в сельском хозяйстве, и частниками для поездок на рыбалку/охоту/пикник. Славясь своей проходимостью и ремонтопригодностью, он, к сожалению, не отвечает современным стандартам по уровню комфорта для водителя/пассажиров. Рассмотрим общее устройство системы охлаждения автомобиля и рассмотрим основные её недостатки.
В грузопассажирских УАЗ вагонной компоновки используется система охлаждения закрытого жидкостного типа. При этом ОЖ циркулирует по магистрали в принудительном режиме, обеспечиваемом работой водяного центробежного насоса. Объём охлаждающей жидкости для внедорожника, в зависимости от модификации, лежит в пределах 13.2-15.3 литров.
Схема системы охлаждения стандартная, двухконтурная. Магистраль циркуляции антифриза построена по кольцевой схеме и включает следующие компоненты:
- основной радиатор;
- патрубки;
- термостат;
- помпа;
- электровентилятор;
- радиатор отопителя;
- температурный датчик;
- воздуховоды.
Что касается надёжности работы этих компонентов, в частности, вентилятора с моторчиком, то здесь всё зависит от качества исполнения. В целом ресурс крыльчатки с электродвигателем не самый большой, но и не самый маленький. Проблема заключается в том, что на 402-х двигателях вентиляторы откровенно слабые. И это заложено конструктивно – величина оборотов их вращения ограничена в связи с недостаточной мощностью помпы. То же самое можно сказать и о печном вентиляторе – он не обеспечивает обдув салона требуемым объёмом воздуха, из-за чего в салоне летом становится жарко и приходится открывать окна, а зимой – холодно, и здесь уже ничем не поможешь.
Единственный выход – модернизация системы отопления Буханки с моторами 402/409 моделей. Разумеется, сделать это можно как самостоятельно, так и в специализированном автосервисе. В последнем случае стоимость выполнения работ, скорее всего, окажется намного больше суммы, потраченной на покупку комплектующих, так что если ваш бюджет на ремонт ограничен, лучше делать такой тюнинг своими руками.
Как выполняется ремонт: что можно сделать своими силами и когда необходима помощь специалиста
Самостоятельный демонтаж и ремонт выглядят так:
- демонтируется АКБ;
- снимаются воздушный фильтр и карбюратор;
- отсоединяется приемная труба от выпускного коллектора;
- выкручиваются свечи, демонтируются провода и трамблер;
- сливается моторное масло и отсоединяется топливная система;
- снимаются генератор и стартер, отцепляется сцепление;
- демонтируются радиатор и патрубки системы охлаждения, впускной и выпускной коллектор.
Вынимать мотор лучше с помощью лебедки. Демонтированный агрегат диагностируют на стенде, выявляя явные и скрытые дефекты. Изношенные детали заменяются, пригодные к работе – промываются, сушатся и используются повторно. Мотор собирается в обратной последовательности и проходит стендовую обкатку для определения дефектов в работе.
Профилактические мероприятия, промывку двигателя и частичную замену деталей при наличии опыта и оборудования можно выполнять своими силами. Если износ велик и требуется капитальный ремонт двигателя УАЗ 417, целесообразно обратиться в автосервис, специализирующийся на ТО транспорта с моторами этой модели.
Технические характеристики УМЗ 421 2,9 л/98 – 125 л. с.
Изначально в двигателе первой версии 4218.10 антифриз проникал сквозь поры алюминиевого литья блока цилиндров в масло. Протечка была неустранимой, не помогала замена прокладки ГБЦ, поэтому изготовителем была использована пропитка блока смолой по технологии авиастроения, изменена форма впускного тракта, мотор назван 421.10.
Доработанный вариант 421.10
Для повышения крутящего момента на низах и мощности в целом схема двигателя получила два дополнения:
- резонатор в выпускной системе, расположенный после глушителя;
- увеличение степени сжатия.
Резонатор выхлопной системы
Этот вариант ДВС обозначен 421.10-30, имеет собственный мануал по ремонту. С завода моторы выходили с 100 мм цилиндрами, что изначально обеспечивало высокий крутящий момент и мощность. Руководство автопроизводителя ГАЗ рекомендует их для установки на Газель, что требует незначительной переделки:
- радиатор Газели расположен ниже, чем в УАЗиках;
- вентилятор необходимо сместить;
- появляется привод с отдельным ремнем.
ДВС для Газели
Дополнительно улучшена система питания, отвода газов из картера, мотор обозначен 4215.10-30. Если расход масла у моделей семейства 421 одинаковый, то топливо может использоваться разное.
Затем потребовалась инжекторная версия, но уже для полноприводных УАЗ – микроавтобусы, внедорожники, грузовики и грузопассажирские авто. Ею стал движок 4213.10. распредвал здесь чугунный, а не стальной, как в карбюраторных моторах. Для Газелей таким ДВС стал 4216.10 с измененным приводом вентилятора.
УМЗ 421 инжектор
В таблицу собраны основные технические характеристики мотора УМЗ 421:
| Изготовитель | УМЗ |
| Марка ДВС | 421 |
| Годы производства | 1993 – … |
| Объем | 2890 см3 (2,9 л) |
| Мощность | 72 – 92 кВт (91 – 125 л. с.) |
| Момент крутящий | 220 Нм (на 4200 об/мин) |
| Вес | 170 кг |
| Степень сжатия | 8,2 (7) |
| Питание | карбюратор/инжектор |
| Тип мотора | рядный бензиновый |
| Зажигание | коммутаторное, бесконтактное |
| Число цилиндров | 4 |
| Местонахождение первого цилиндра | ТВЕ |
| Число клапанов на каждом цилиндре | 2 |
| Материал ГБЦ | сплав алюминиевый |
| Впускной коллектор | дюралевый |
| Выпускной коллектор | объединен с резонатором и выпускной трубой |
| Распредвал | нижний, схема OHV |
| Материал блока цилиндров | алюминиевый сплав с пропиткой смолой |
| Диаметр цилиндра | 100 мм |
| Поршни | проточка в виде усеченного конуса является частью камеры сгорания |
| Коленвал | стальной, затем чугунный |
| Ход поршня | 92 мм |
| Горючее | АИ-92/А-76 |
| Нормативы экологии | Евро-0 (Евро-4) |
| Расход топлива | трасса – 8,8 л/100 км смешанный цикл 11 л/100 км
город – 12,5 л/100 км |
| Расход масла | максимум 0,3 л/1000 км |
| Какое масло лить в двигатель по вязкости | 15W40, 5W40, 10W30, 10W40, 20W40 |
| Какое масло лучше для двигателя по производителю | Liqui Moly, ЛукОйл, Роснефть |
| Масло для УМЗ 421 по составу | синтетика зимой, полусинтетика летом |
| Объем масла моторного | 6 л |
| Температура рабочая | 90° |
| Ресурс ДВС | заявленный 250000 км реальный 350000 км |
| Регулировка клапанов | гайки |
| Система охлаждения | принудительная, антифриз |
| Объем ОЖ | 10,7 л |
| Помпа | с пластиковой крыльчаткой |
| Свечи на УМЗ 421 | чешские Brisk DR17YC/A |
| Зазор свечи | 0,8 мм |
| Привод ГРМ | зубчатая передача |
| Порядок работы цилиндров | 1-3-4-2 |
| Воздушный фильтр | Nitto, Knecht, Fram, WIX, Hengst |
| Масляный фильтр | съемный с обратным клапаном полнооборотный |
| Маховик | с посадочным диаметром сцепления 200 мм либо 215 мм |
| Болты крепления маховика | М12х1,25 мм, длина 26 мм |
| Компрессия | от 10 бар, разница в соседних цилиндрах максимум 1 бар |
| Обороты ХХ | 800 мин-1 |
| Усилие затягивания резьбовых соединений | свеча – 60 Нм маховик – 70 – 88 Нм
болт сцепления – 60 Нм крышка подшипника – 120 Нм (коренной) и 60 Н м (шатунный) головка цилиндров – три стадии 42 Нм, 106 Нм + 90° |
Охлаждающая остов рубашка и трубки
Пространство, между сдвоенными стенками камер сгорания мотора автомобилей UAZ, расположено внутри силовой установки и головки остова. Визуально, представляет выемки, предназначены для перемещения жидкости и отводящие тепло при эксплуатации мотора. Транспортировка антифриза к теплообменнику и назад происходит посредством патрубков. Неполадки в элементах приводят к перекалу мотора и потере работоспособности агрегата.
Длинная эксплуатация мотора засоряет полости, и ухудшает прохождения антифриза. Это характерно при работе двигателя на воде, поскольку субстанция склонна к образованию накипи и, следовательно, уменьшению сечения отверстий и коррозии. Разрушение стенок цилиндра приводит к утечкам и попаданию жидкости в цилиндр, а это уже капитальная починка агрегата. Дабы не допустить поломки, эксплуатировать мотор рекомендуют на антифризе, нейтральном к материалам двигателя, замену субстанции проводить в установленные сроки.
Технические характеристики двигателя ЗМЗ 409
Рассматриваемый двигатель начал сходить с конвейеров Заволжского моторного завода в 1996. Он явился логическим развитием 406 линейки двигательных агрегатов ЗМЗ, предшественником которой, в свою очередь, был двигатель 405. Блок цилиндров от 405 двигателя остался без изменений, модификации подвергся коленвал (установлена модель с увеличенным до 94 мм. ходом), и поршни с 4-миллиметровым смещением. Путем этих манипуляций была получена новая модель двигателя — 409.
В 2003 внедрили новые распредвалы в конструкцию.
Двигатель 409 в снятом виде:
ЗМЗ 409 – инжекторный двигатель на бензине, имеющий 4 цилиндра в рядной компоновке и 16 клапанов. В 409 двигателе система инжектора управляется микропроцессорными электронным блоком.
Система охлаждения этого двигателя – жидкостная, закрытого типа, с принудительной циркуляцией. Смазка двигателя осуществляется по комбинированной схеме, с принудительным распрыскиванием моторного масла.
Основные технические характеристики инжекторного двигателя 409 серии:
| Объем мотора | 2.3-2.7 л. в зависимости от модификации |
| Развиваемая мощность | До 143 сил |
| Номинальный крутящий момент | До 230 Нм на 3900 оборотах |
| Компрессия | 9 |
| Топливо | Бензин не менее АИ 92 |
| Расход в городском режиме | Около 12 литров |
| Расход масла | 100 грамм на 1000 км. |
| Тип масла | В зависимости от сезона и модификации, от 5W-30 до 20W-40 |
| Объем масла в двигателе | 7 литров, для замены нужно заливать около 6 |
| Вес двигателя | 190 кг. |
Ресурс двигателя производителем заявлен относительно небольшой, всего 150 тыс. километров пробега. Фактически владельцы машин с этими моторами сообщают о нормальной работе двигателей, при своевременном и правильном обслуживании, до 250 тысяч и более.
Обладатели автомобилей с этим двигателем отмечают его несомненные преимущества при езде по бездорожью, а также дешевизну и ремонтопригодность. Но вместе с этим автолюбители жалуются на высокий расход топлива (12 литров – много, по современным меркам) и плохую динамику при езде «на асфальте».
История создания
Разработка полноприводных малотоннажных грузовиков повышенной проходимости началась на Ульяновском автозаводе еще в конце 50-х годов ХХ века. «Прадедом» нынешних моделей являлся УАЗ-450Д, на смену которому в 1966 году пришел УАЗ-452Д, выпускаемый без изменений до 1985 года. Продолжателем «рода» стал двухместный ботовой грузовик УАЗ-3303. Он отличался простой и прочной конструкцией, что позволяло его эксплуатировать на любых дорогах и в любом климате, а обслуживание и ремонт проводить в суровых полевых условиях.
УАЗ-3303 (Головастик)
На базе модели УАЗ-3303 были созданы различные модификации грузовых автомобилей грузоподъемностью до 1,5 тонны, оснащаемых изотермическими и хлебными фургонами, топливными и молочными цистернами, автовышками и буровыми установками. Помимо этого, выпускались машины с будками для комфортной перевозки и даже краткосрочного проживания людей, так называемые «вахтовки».
В 1997 году с конвейера Ульяновского автозавода сошла первая партия малотоннажных автомобилей УАЗ-39094 с удлиненной базой, на которой располагалась уже 5-местная кабина. Правда, в связи с увеличением размеров кабины, грузовая платформа стала немного меньше, что повлекло снижение ее грузоподъемности до 1075 кг. Однако, как показал высокий потребительский спрос на эти модели, данное решение оказалось верным. Таким образом, конструкторам удалось только расширить функционал обычного грузовика, превратив его в настоящий дом на колесах.
УАЗ «Фермер» со сдвоенной кабиной и укороченной грузовой платформой
В результате очередной модернизации, проведенной в 2011 году, в базовой комплектации «Фермер» стал оснащаться системой ABS, гидроусилителем руля, ремнями безопасности и двигателем, соответствующим стандарту Евро-4. УАЗ-39094 выпускается до настоящего времени. Он пользуется популярностью не только среди представителей малого бизнеса, но и по достоинству оценен любителями рыбалки, охоты и путешествий.
Замена оборудования
Если вы решили самостоятельно заменить отопитель, следует предварительно познакомиться со схемой печки УАЗ Буханки для подключения электрической составляющей. Монтировать само оборудование, закрепив его в условном подкапотном пространстве, расположенном внутри машины, не сложно. Но и тут следует придерживаться определённых правил и рекомендаций. Процесс будет рассмотреть на примере использования оборудования НАМИ, который отличается лучшей производительностью, а также может похвастаться наличием салонного фильтра, чего в штатном отопителе Буханки нет.
- Первым делом из системы нужно слить антифриз, а также отключить всю имеющуюся проводку. Чтобы было проще осуществлять обратную сборку и подключение, все свои шаги можно записывать или маркировать провода, патрубки и шланги;
- От щитка требуется отсоединить консоль, затем убрать отопительный узел, снять лючок воздухозаборника, удалить уплотнитель и тщательно прочистить все имеющиеся открывшиеся выемки;
- Сделайте замеры под воздушный фильтр, приложив его корпус к поверхности. Далее выполните несколько крепёжных отверстий. Только не используйте сверло диаметром больше 3,2 миллиметров;
- На место установки нанесите слой качественного автомобильного универсального герметика, который устойчив к влаге и резким температурным перепадам. Слой делайте достаточно большой. Установите корпус фильтра и зафиксируйте его. Сам фильтр уже можно вставить в своё посадочное гнездо;
- В салон монтируется новый отопитель. Фиксируется он с помощью шпилек, гаек и болтом М6. Закрепите всё максимально надёжно;
- Затем устанавливается консоль, на саморезах монтируется вся конструкция;
- Потом можно приступать к подключению тяги управления и её фиксации;
- Подключите все патрубки, по которым проходит антифриз. Для надёжности их рекомендуется стянуть хомутами;
- Не забудьте о каналах, которые позволяют обдувать стёкла, избегая их запотевания в процессе эксплуатации автомобиля в условиях повышенной влажности или осадков. Обдув стёкол должен быть на каждой машине. Будь то Мерседес последнего поколения или старая добрая Буханочка производства УАЗ;
- Завершается установка подключением электрической составляющей. Здесь есть своя схема соединения, которую стоит рассмотреть отдельно.
В действительности нет ничего особо сложного в том, чтобы на Буханке поменять штатную отопительную систему, и установить на место старой печки более эффективное и производительное оборудование.
Электрическая схема подключения
Система не сможет работать и отапливать вашу Буханку, если не получит питание. Для подключения существует особая схема. Действуя последовательно и аккуратно, вы сумеете без посторонней помощи запитать новую печку и насладиться эффективной работой отопителя.
- Для начала выберите место для размещения массы. За массу отвечает чёрный провод. Фиксируется она на любой удобной для вас металлической поверхности. Лучше всего делать массу на кузове;
- Следующим идёт плюсовой провод. При его подключении предварительно отключите минус с аккумуляторной батареи, чтобы машина не находилась под напряжением в процессе выполнения работ;
- Плюс рекомендуется заключить в гофрированную оболочку. Затем провод протягивается к предохранительному блоку, то есть к колодке на Буханке;
- Учтите, на автомобиле в его колодке есть 4 предохранителя. Последний, то есть четвёртый, находится под напряжением постоянно. Подключаться следует к любому из первых трёх. Только делайте подключение сверху, перед штатным предохранителем в колодке;
- В принципе на этом подключение электросхемы можно считать завершённым. Обязательно предварительно проверьте работоспособность печного оборудования.
Можно с уверенностью говорить о том, что используемая на автомобилях УАЗ Буханка отопительная система имеет достаточно простую конструкцию и схему
Потому у бывалых автомобилистов, привыкших заниматься обслуживанием, ремонтом и некоторыми доработками своими руками, никаких проблем с пониманием отопителя Буханки возникнуть не должно. Но крайне важно постоянно следить за её работоспособность, проводить профилактические мероприятия, контролировать состояние и количество жидкости охлаждения. Особенно внимательно наблюдайте за наиболее слабыми местами печки
К ним сами владельцы Буханок относят штатные краники. Кран часто закисает, заклинивает и даёт течь. Связано это с длительным простоем краника, который водители попросту забывают периодически открывать сугубо с профилактической целью.
Конструкция
В автомобиле УАЗ Патриот применяется отопитель в виде радиатора, но не такого, как основной радиатор охлаждения перед двигателем, а поменьше. В УАЗ Патриот радиатор отопителя установлен спереди под панелью приборов (торпедой). Внутри него имеются многочисленные алюминиевые пластины, возле которых циркулирует горячий антифриз или тосол. Над радиатором располагается вентилятор, обдувающий его. Также, в конструкции предусмотрена специальная заслонка, регулирующая соотношение горячего и холодного воздуха, подаваемого в салон.
Радиаторов отопителя в УАЗ Патриот в некоторых комплектациях с кондиционером может быть два. Хотя, в большинстве случаев конструкцией предусмотрен только один радиатор. Весь комплекс деталей способен прослужить долгое время, Патриот может проездить больше 100 тыс. км пробега, а отопитель спокойно будет выполнять свою функцию. Однако, это справедливо при одном условии — необходима своевременная замена охлаждающей жидкости. Хотя, поломка не обязательно может случиться из-за этого, бракованное изделие — не исключение.
Признаки неисправности
Заменить радиатор отопителя придётся в случае, если внутри салона УАЗ Патриот замечен характерный запах тосола. Он может появиться по причине возникновения течи ОЖ из трещин на радиаторе. Трещины могут возникнуть от удара, при небрежной установке, либо с течением времени от образования окислов. Следует как можно скорее устранить протекание, иначе значительная часть охлаждающей жидкости может оказаться прямо в салоне на полу.
Обслуживание
Замена масла в двигателе УМЗ 417.
Интервал замены масла — 10 тыс. км. Объем масла сухого двигателя с масленым радиатором составляет 5,8 литра. При замене в системе смазки и радиаторе остается от 0,5 до 1 литра масла. Масленый фильтр от ВАЗ 2101. Масло, рекомендованное производителем — М-8-В SAE 15W-20, М-6з/12Г SAE 20W-30, M-5з/10г1, M-4з/6B1 SAE 15W-30.Регулировка клапанов Регулировать зазоры необходимо раз в 15 тыс. км.
Для повышения энергетических показателей, улучшения топливной экономичности, снижения токсичности и шума, на базе карбюраторного двигателя УМЗ-421 были разработаны модели с комплексной микропроцессорной системой управления впрыском топлива и зажиганием: двигатель УМЗ-4213 для автомобилей УАЗ и УМЗ-4216 — для автомобилей ГАЗель. Устройство системы охлаждения на УМЗ-4213 и УМЗ-4216 несколько различается, так как имеет отличия в схеме подключения расширительных бачков и радиаторов отопления.
Система охлаждения жидкостная, закрытая, с принудительной циркуляцией жидкости и расширительным бачком, с подачей жидкости в блок цилиндров. Включает в себя водяной насос, термостат, водяные рубашки в блоке цилиндров и головке блока цилиндров, радиатор, расширительный бачок, вентилятор, соединительные патрубки, а также радиаторы отопления кузова.
Для нормальной работы двигателей УМЗ-4213 и УМЗ-4216 температура охлаждающей жидкости должна поддерживаться в пределах плюс 80-90 градусов. Допустима непродолжительная работа двигателя при температуре охлаждающей жидкости 105 градусов. Такой режим может возникнуть в жаркое время года при движении автомобиля с полной нагрузкой на затяжных подъемах или в городских условиях движения с частыми разгонами и остановками.
Работа системы охлаждения двигателей УМЗ-4213 и УМЗ-4216 на автомобилях УАЗ и ГАЗель.
Поддержание нормальной температуры охлаждающей жидкости осуществляется при помощи двухклапанного термостата ТС-107-01 с твердым наполнителем. При прогреве двигателя, когда температура охлаждающей жидкости ниже 80 градусов, действует малый круг циркуляции охлаждающей жидкости. Верхний клапан термостата закрыт, нижний клапан открыт.
Охлаждающая жидкость водяным насосом нагнетается в рубашку охлаждения блока цилиндров, откуда через отверстия в верхней плите блока и нижней плоскости головки блока цилиндров жидкость попадает в рубашку охлаждения головки, далее в корпус термостата и через нижний клапан термостата и патрубок соединительный — на вход водяного насоса. Радиатор при этом отключен от основного потока охлаждающей жидкости.
Для более эффективного действия системы отопления салона при циркуляции жидкости по малому кругу, а такая ситуация может поддерживаться достаточно долго при низких отрицательных температурах окружающего воздуха, в канале выхода жидкости через нижний клапан термостата имеется дроссельное отверстие диаметром 9 мм. Такое дросселирование приводит к повышению перепада давления на входе и выходе радиатора отопления и более интенсивной циркуляции жидкости через этот радиатор.
Кроме того, дросселирование клапана на выходе жидкости через нижний клапан термостата уменьшает вероятность аварийного перегрева двигателя в случае отсутствия термостата, так как шунтирующее действие малого круга циркуляции жидкости при этом существенно ослабляется, поэтому значительная часть жидкости пойдет через радиатор охлаждения.
Дополнительно для поддержания нормальной рабочей температуры охлаждающей жидкости в холодное время года на автомобилях УАЗ перед радиатором могут быть установлены жалюзи, с помощью которых можно регулировать количество воздуха, проходящего через радиатор.
При повышении температуры жидкости до 80 градусов и более открывается верхний клапан термостата, а нижний клапан закрывается. Циркуляция охлаждающей жидкости идет по большому кругу через радиатор.
Для нормального функционирования система охлаждения должна быть полностью заполнена жидкостью. При прогреве двигателя объем жидкости увеличивается, избыток ее выталкивается за счет повышения давления из замкнутого объема циркуляции в расширительный бачок. При снижении температуры жидкости, например после прекращения работы двигателя, жидкость из расширительного бачка под действием возникающего разрежения возвращается в замкнутый объем.
На автомобилях УАЗ с двигателем УМЗ-4213 расширительный бачок непосредственно связан с атмосферой. Регулирование обмена жидкости между бачком и замкнутым объемом системы охлаждения регулируется двумя клапанами, впускным и выпускным, находящимися в пробке радиатора.
auto.kombat.com.ua

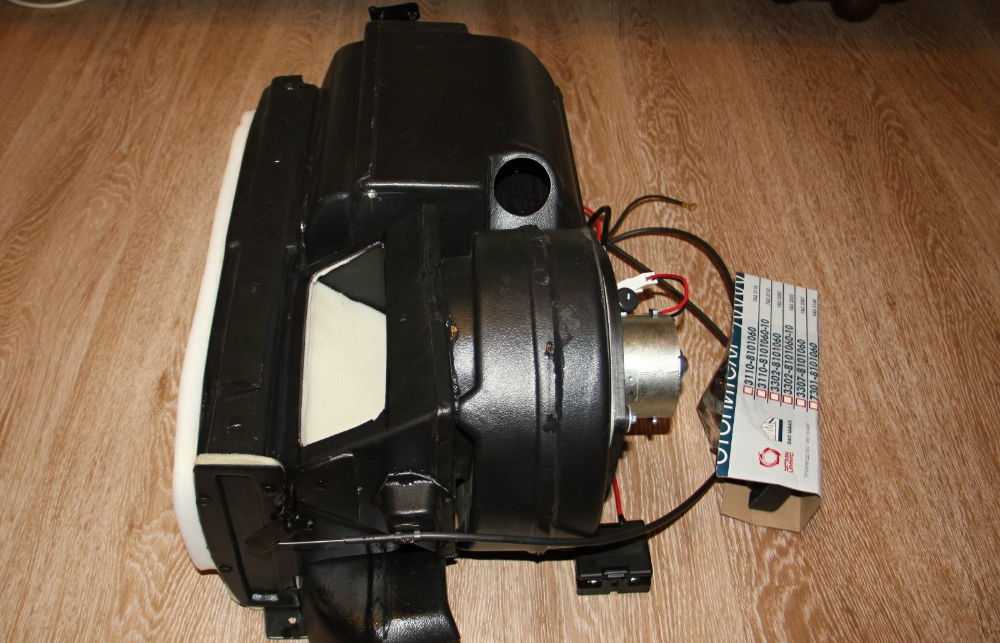

Отопитель УАЗ Буханка
Автомобиль складывается из большого количества составных компонентов. Любой из них просит очень высокого внимания. Благодаря этому водители должны смотреть за состоянием собственного «железного коня». Очень важен вопрос подготовки машины к зимнему периоду.
Тут важнейшую играет роль наличие продуманной системы обогрева. Побеседуем о ней в УАЗ «Буханка».
Эта система важна, сначала, для поддержки нормальной температуры в салоне не зависимо от времени года, для воздушной вентиляции в середине машины.
На большинстве моделей «буханки» поставлен отопитель очень высокой мощности «Н-1» производства НАМИ.
Конструкция:
Отопитель в себя включает такие элементы:
- Отопительный прибор.
- Вентилятор.
- Особое устройство для распределения воздуха.
Есть два ключевых рабочих режима:
- При поступлении чистого воздуха.
- При рециркуляции потоков.
Второй режим предполагает очень высокую температуру в салоне. Для этого необходимо закрыть воздухозаборник, а потом открыть заслонку. При первом режиме действия производятся в обратном порядке.
Управляет всей системой специализированный блок. Для регулировки служит кран. Быстрее прогреть салон позволяет новая конструкция, выстроенная на увеличенной циркуляции потоков и использовании жидкости в отопительном приборе.
Необходимо помнить об обдуве стёкол. В другом случае это приведёт к их покрытию льдом и ли запотеванию. Шофер и пассажиры будут ощущать дискомфорт.
Если проникает влага, то убирается она по воздухозаборнику. Тут используется стыковочное устройство.
Часто автомобилисты встречаются со случаями, когда отопитель (печка) не исполняет собственные непосредственные функции, не греет. Какие могут быть причины?
- Наличие в каналах, по которой проходит воздух, повреждений.
- Вытекает антифриз.
- Засорение системы, благодаря этому неудовлетворительная температура.
- Потёк кран на печке.
- Сгорел клапан, отвечающий за предохранение мотора.
Как собственными руками поменять отработавшую печку? Что понадобится для этого? Все можно сделать по следующему методу.
- Сливаем весь антифриз и отключаем всю проводку.
- Отделяем консоль от щитка. Убираем отопительный узел, люк воздухозаборника, снимаем уплотнитель, дальше прочищаем выемки.
- Примеряем воздушный фильтр, сверлим отверстия не больше 3,2 мм диаметром.
- На место монтажного процесса наносим герметик большим слоем. Устанавливаем корпус и отмечаем. Возвращаем фильтры из салона на место.
- Устанавливаем в салон новый отопитель, крепя его шпильками и гайками «М-6». Отмечаем узел, устанавливаем потом консоль блока. Отмечаем всю конструкцию при помощи шурупов.
- Дальше мы подсоединяем тягу управления и крепим её. Подсоединяем к узлу отрезки трубы, в которых находится антифриз, и отмечаем их специализированными хомутами. Потом ставим каналы обдува для стёкол.
- Подводя итог подсоединяем электрику, заливаем систему и проверяем, как она не прекращает работу. При появлении поломок нужно еще раз проверить всю систему.
Подводя итог
Отопительная система автомобиля УАЗ «Буханка» довольно обычная по собственной конструкции. Если своевременно не проверять её работу, в конечном счете, владельцу нужно будет расходовать наличные средства на автосервис.
