Aux кабель для автомагнитолы своими руками: на заметку современному автовладельцу

Через Bluetooth (без проводов)

Один из самых удобных и популярных способов. Все очень просто: смартфон подключается к автомагнитоле через Bluetooth и воспроизводит звук через динамики автомобиля. А в некоторых случаях (в зависимости от магнитолы), есть возможность использовать акустическую систему автомобиля для громкой связи. На экран магнитолы выводится информация о вызовах, уровне сети, заряде аккумулятора смартфона и другие функции. А сам процесс подключения практически ничем не отличается от подключения телефона к беспроводным наушникам, или колонке.

Главное, чтобы магнитола в вашем автомобиле поддерживала Bluetooth. Это можно узнать, посмотрев инструкцию, или характеристики на официальном сайте. Если в вашем авто штатное головное устройство, то вы скорее всего в курсе, есть там Блютуз, или нет. Так же в большинстве случаев на самом устройстве есть значок Bluetooth, или соответствующий пункт в настройках. Процесс подключения смартфона к акустической системе вашего автомобиля может отличаться от моей инструкции.

Как подключить:

1. Нужно переключить магнитолу в режим Bluetooth (BT AUDIO). Обычно это делается с помощью кнопки Mode.Возможно, в зависимости от устройства, нужно активировать режим подключения (если телефон не обнаружит магнитолу по Блютуз).
2. Открываем настройки Bluetooth на телефоне и выбираем там нашу магнитолу. В этом случае без разницы, Айфон, или смартфон на Андроид.
3. На магнитоле скорее всего понадобится подтвердить подключение. У меня на экране появилась надпись Pairing, а затем Pair и два варианта NO и YES. Выбираем YES (разрешаем сопряжение) и подтверждаем.
4. Все подключилось!
5. На экране магнитолы появился уровень сигнала сети и уровень заряда моего Айфона (на Android так же работает). Так же на телефоне появился запрос на разрешение синхронизации моих контактов. Чтобы была возможность выполнять и принимать звонки через громкую связь в автомобиле.
6. Нас интересует прослушивание музыки с телефона. Все звуки с телефона воспроизводятся через динамики автомобиля. Просто включаем на телефоне музыку (в проигрывателе, Apple Music, Spotify, Deezer, Google Play Музыка, YouTube, в браузере) и слушаем.Можно слушать аудиокниги через специальные приложения.

Треки можно переключать с помощью кнопок на магнитоле, или на руле. Так же можно управлять громкостью, принимать звонки. Но это зависит от функционала магнитолы, или комплектации вашего автомобиля.

Важно! Если у вас магнитола без Bluetooth, то можно купить специальный Bluetooth трансмиттер (приемник). Он подключается по AUX, а питание берет с USB

После чего можно вывести звук с любого телефона. Но только переключать треки на магнитоле не получится, придется делать это на телефоне. О Bluetooth трансмиттерах я расскажу еще более подробно.

Я считаю, что такое подключение одно из самых удобных и доступных на сегодняшний день. А если вам повезло, и у вас автомобиль с поддержкой Apple CarPlay и Android Auto, то после подключения на экране головного устройства появляться иконки самых необходимых приложений, которые могут пригодиться в автомобиле. В том числе приложение «Музыка».

«Включаем» Wi-Fi модуль ноутбука аппаратно.

Всем привет! Сегодня я расскажу о нюансах и возможных трудностях с которыми можно столкнуться при замене встроенного Wi-Fi модуля. А так же, способах их решения. Естественно, в рамках одной статьи охватить все проблемы невозможно. Поэтому, я расскажу о случае, когда Wi-Fi модуль определился в системе, на него установлены драйвера, но работать отказывается! Нет списка доступных беспроводных сетей и Windows сообщает что устройство отключено. Все попытки включения программным путем, через сочетания клавиш или настройки, мы испробовали, но безуспешно. Соответственно напрашивается вопрос: почему? Что ему нужно вообще, кто его отключил и как включить его обратно?

Для чего эта функция необходима?

А вот для чего! Европейское агентство авиационной безопасности EASA. До конца 2013 запрещало использование любых электронных устройств на борту самолета, с целью исключения помех для навигационного оборудования. Затем, федеральное авиационное агентство США FAA, на основании проведенной PED ARC проверки, сначала смягчили, а затем и отменили эти требования от пассажиров. Вслед за этим, 26 сентября 2014 года EASA окончательно снимет запрет. То есть, фактически разрешая пользоваться гаджетами во время полета. Но на практике, многое зависит от авиакомпании.

Так и появился режим «в самолете» на телефонах, ноутбуках и других гаджетах. Реализация на большинстве устройств подразумевала программно-аппаратный механизм отключения средств беспроводной связи, поэтому всегда были глюки. Исключение — аппаратные переключатели на корпусе устройств.

Модификация схемы включения Wi-Fi в ноутбуке с разъемом Mini PCIEx Card.

Вся эта конструкция перестает работать, если мы заменили модуль Wi-Fi, модифицировали BIOS, установили linux, не установили программу от производителя, чихнули, пёрнули, да что угодно… Заставить работать модуль и быть всегда включенным, поможет модификация схемы.

Подключение через вход aux мобильных устройств, смартфонов, носителей информации с другими типами разъемов и флешек.

В принципе монтажа aux-входа достаточно для подключения всех типов мобильных устройств. Чтобы не оборудовать отдельный вход USB, можно воспользоваться переходниками.

Для владельцев компьютерных устройств актуальна проблема, как подключить флешку к магнитоле без usb через aux. Только выходом USB оборудованы многие модели планшетов, ноутбуков, не предусматривающие использования наушников.

Опытные радиолюбители скептически относятся к прямым переходникам китайского производства, которые можно найти в продаже компьютерных аксессуаров.

Разъемы построены на различных принципах передачи сигнала, для качественного воспроизведения звука нужен дополнительный преобразователь. В этом качестве можно использовать любой МП3 плеер, в который флешка подключается через разъем USB, для выхода используется гнездо aux для наушников.

Гарантированно высокое качество воспроизведения дадут современные переходники, оборудованные двумя типами разъемов, которые входят в комплектацию смартфонов или продаются как аксессуары для них.

Подключив планшет или смартфон к автомагнитоле через aux, вы получите доступ ко всем музыкальным ресурсам Интернета, но опытные водители предостерегают от увлечения поиском любимой музыки или новинок во время движения.

Оборудовав aux вход на старой автомагнитоле, вы значительно расширите функциональность устройства, ограниченного прослушиванием радиостанций, СД – дисков или кассет.

Варианты подключения

Существует несколько вариантов решения проблемы, связанной с подключением съёмного накопителя к проигрывающему устройству. Среди таких вариантов есть такие, которые приветствует лишь ограниченное количество автомобилистов. Отличной альтернативой ним выступают достаточно популярные действия, позволяющие разобраться даже тем, кто не имеет технического образования, как к магнитоле подключить флешку.

Можно, конечно, не подвергать себя никаким испытаниям, а просто посетить торговое заведение и приобрести качественное воспроизводящее устройство именитого бренда. Однако такое решение проблемы для многих хоть и будет желанным, но при этом совсем не по карману. По этой причине всё-таки полезно рассмотреть рекомендации автомобилистов, прошедших такой путь модернизации, как подключить флешку к автомагнитоле без USB-разъёма.

Bluetooth адаптер

Возможно, кто-то уже имеет опыт подключения флешки к магнитоле с применением Bluetooth адаптера. Безусловно, это вариант можно считать, как один из вероятных способов решения проблемы. Однако те, кто уже проходил такой технический путь решения, в большинстве случаев оставался недоволен результатом.

Прежде всего, Bluetooth адаптер необходимо подключать к прикуривателю, соответственно, приходится рассматривать необходимость приобретения разветвителя. А это уже не только дополнительные финансовые растраты, но и возникновение некоего дискомфорта, когда выступающие части не позволяют совершать быстрых движений. Кроме этого, такое специфическое нагромождение провоцирует снижение эстетики салона автомобиля. Однако главным недостатком является то, что ожидать воспроизведения высококачественного звука не приходится.

USB-адаптер

Некоторые искусные технические умельцы могут не только успешно внедрить в любую автомагнитолу USB-адаптер, но и предварительно его самостоятельно сконструировать

Однако такой вариант неприемлем абсолютно для всех, поскольку приходится работать с микросхемами, платами, в которых важно разбираться. Даже одна неправильно проведённая пайка способна спровоцировать выход со строя автомагнитолы

Сгоревшую плату, безусловно, можно заменить, но для этого опять-таки потребуются определённые знания и навыки, а также придётся раскошелиться, поскольку стоимость такой «детальки» может быть достаточно высокой. В торговой сети при желании можно найти специальный USB-адаптер, который совершенно просто подключить к имеющейся у вас автомагнитоле.

Этот способ решения проблемы хорош тем, что исключена необходимость разбирать устройство, а также подключаться к прикуривателю. Необходимо просто первоначально снять магнитолу и извлечь шлейф проводов.

Следующий шаг будет обеспечивать достижение вашего желания. Между разъёмами магнитолы и проводов вам потребуется установить приобретённый специальный переходник, в котором имеется отверстие для последующего подключения к нему USB-адаптера.

После того как вы подсоединили все указанные устройства, остаётся вернуть автомагнитолу на её привычное место, адаптер разместить там, где вы считаете приемлемым для вас. Большинство автомобилистов предпочитают поместить USB-адаптер в бардачок, таким способом, обеспечивая комфортный доступ к нему, но при этом скрывая это устройство от посторонних глаз, что способствует поддержанию эстетики.

Однако на этом ваши действия не завершаются. Завершается только их техническая сторона, а впереди предстоит совершить часть манипуляций, связанных с необходимыми настройками.

Без специальной «подготовки» съёмного накопителя вам не удастся ловко «обмануть» вашу магнитолу, поэтому следует подвергнуть флешку некоторым настройкам. Подсоедините съёмный накопитель к компьютеру, после этого создайте на нём семь папок. Каждую следует подписать в виде «CD» с добавлением номера. Все первые шесть папок должны оставаться пустыми, а седьмая папка «CD 7» как раз и будет являться хранилищем для музыкальных файлов.

Воспользовавшись такими рекомендациями, можно вернуть к «жизни» те магнитолы, которые уже некачественно считывают оптические диски, по причине того, что лазерная головка износилась. Помимо этого, обновлять музыкальные альбомы станет гораздо проще, потому что флешка позволяет записывать музыкальные файлы достаточно быстро и качественно. Качество воспроизводимого звука будет на высоте, поэтому удовлетворит любого меломана.

Итак, подключение флешки к автомагнитоле является процессом, который сможет осуществить каждый, если тщательно ознакомится с алгоритмом проведения рекомендуемых действий, направленных на модернизацию имеющегося звукового устройства.

Что можно подключить с его помощью

Практически любой электронный гаджет, имеющий соответствующий выход. Чаще всего, используя специальный провод aux, подключают:

1. Мобильный телефон, смартфон с Android или иной операционной системой. Понадобится специальный провод-переходник. Тогда вы сможете прослушивать музыкальные композиции, записанные в памяти телефона, через качественную автомобильную аудиоаппаратуру.
2. Компьютерный планшет.
3. Аудиоплеер (в т. ч. МР3), работающий только с наушниками и не имеющий собственный динамик.
4. Микрофон, если в магнитоле есть функция «караоке».
5. Ноутбук.
6. Старую аппаратуру аналогового типа, например, кассетный магнитофон.

Телефон с кабелем АУКС, готовый к подключению

Особенности разъёма AUX

AUX вход на приборной панели автомобиля.

Разъем AUX представляет собой небольшое круглое отверстие диаметром в 3,5 миллиметров. В него свободно входит штекер с конфигурацией фигурного металлического стержня, как для обычных наушников.

В дорогих машинах разъём AUX монтируется рядом с прикуривателем или магнитолой, и закрывается наружной крышкой, исключающей попадание во внутрь углубления влаги и пыли. Наличие входа избавляет владельца автомобиля от необходимости доукомплектовать салон многофункциональной магнитолой, и даёт возможность пользоваться не только ресурсами подключенного электронного носителя, но и воспроизводить музыку из интернета.

Достоинства и недостатки наличия AUX-разъёма

По своей конфигурации это гнездо абсолютно ничем не отличается от разъёма TRS/TRRS, используемого для подключения наушников. Но в данном случае сигнал поступает не на подключаемое устройство, а в противоположном направлении – к автомагнитоле.

Так что наличие данного входа на вашей автомагнитоле (обычно он располагается на главной панели) позволяет использовать усилитель и колонки мультимедийной системы для воспроизведения звука с маломощных гаджетов, динамики которых не отличаются ни мощностью, ни качеством звучания.

Это и является основным преимуществом AUX-гнезда. Прикупив в ближайшем магазине аудиотехники всего один кабель, вы получите возможность подключить через AUX в машине большой спектр портативных устройств.

Необходимость приобретения переходника можно назвать основным недостатком этого входа, но зато вы получаете возможность многократно усилить звучание. Что же касается качества, то оно заведомо выше, чем в стандартных наушниках (мы не говорим о профессиональных моделях – они очень дороги и для бытовых целей не подходят). Но здесь нужно сделать небольшую оговорку. Дело в том, чnо большинство мобильных гаджетов, включая iPhone, iPad, смартфоны и планшеты изначально рассчитаны на работу именно с наушниками – в этом случае звуковой сигнал поступает в устройство воспроизведения в том же виде, в котором он хранится на цифровом носителе, то есть без искажений. Линейный вход является промежуточным звеном, поэтому здесь и дальше по контуру могут возникать незначительные искажения, характерные для аналоговых устройств. Но, повторимся, по сравнению с качеством звучания в наушниках – это небо и земля, к тому же наслаждаться качественной музыкой смогут все пассажиры, находящиеся в автомобиле.

Установка AUX входа

AUX in не является обязательным атрибутом приборной панели автомобилей всех марок и моделей. Равно как и встроенных в эти автомобили магнитол. AUX in – не сложное устройство. Установить его можно на любой СТО. А при наличии технических навыков самостоятельно. Для этого потребуются:

• провод длиной 40-50 см. — 3 шт.
• разъём AUX с гнездом.

Алгоритм установки:

1. Один конец каждого из проводов припаивается к каналу стерео-выхода проигрывателя.
2. Противоположные концы выводятся наружу.
3. Гнездо AUX с тремя контактами крепится к проводам.
4. На приборной панели или автомагнитола подготавливается место для разъёма.
5. На подготовленное место устанавливается разъём AUX.

Как подключиться к AUX-входу

Для подключения к аукс нужен кабель для автомагнитолы. Один его конец заканчивается штекером соответствующим линейному входу, а второй должен подходить устройству, которое предназначено для соединения. При осуществлении контакта между aux in на магнитоле и девайсом, с которого будут передаваться данные включение аукс происходит автоматически Главное чтобы он подходил к разъёму подключаемого устройства. С помощью такого переходника осуществляется передача данных с внешнего носителя в аудиосистему. Иногда такой кабель является частью комплекта какого-либо устройства. При необходимости его можно приобрести как отдельный самостоятельный аксессуар.

Основные способы подключения звукопередающих устройств к аукс входу в автомобиле описаны ниже.

Стандартный кабель minijack 3.5 мм

Является наследием эволюции телефонного штекера, который применялся в качестве связного на первых телефонных станциях. Размер первого поколения равнялся 6,35 мм. С середины прошлого века до сегодняшних дней наиболее востребован различными видами аппаратуры размер 3,5 мм. Называется он minijack.

Конструкция миниджека создана в формате TRS. Если не вдаваться в подробную терминологию, расшифровку и перевод, то упрощённо это означает три контакта обеспечивающие передачу стереозвука высокого качества.

Сегодня, благодаря исторической стандартизации оборудования, миниджек применяется практически в любой звуковой аппаратуре. Порт AUX лишь один из распространённых вариантов его использования.

Переходник AUX USB

Представляет собой кабель, на одном конце которого штекер миниджек для подключения к AUXвыходу, а на другом разъём USB. Он служит для того, чтобы к аудиосистеме в качестве внешнего звукового носителя подключать устройства с USB-выходом. Например ноутбук. Это – возможность прослушивать аудио файлы хранящиеся на нем, в том случае если автомагнитола способна считывать mp3 формат. Наличие в памяти файлов с другим расширением может вызвать осложнения при декодировании и притормаживать процесс.

Различаться могут такие переходники только длиной шнура. Для комфортного применения его в машине, лучше приобретать модель с коротким кабелем, не более 12 см.

Bluetooth адаптер

Современный гаджет устанавливающий беспроводную связь между устройствами различных типов. Наиболее технологичные модели обеспечивают устойчивый обмен данными на расстоянии 50-60 метров с высокой скоростью в диапазоне от 3-х до 24-х Мбит/с в зависимости от модели.

Отличительные преимущества bluetooth адаптера:

• невысокая стоимость;
• лёгкость и безопасность использования;
• эргономичность.

Широкий спектр назначений bluetooth переходника:

• передача звука;
• подсоединение проигрывателя к различным типам аудио воспроизводящих устройств;
• организация беспроводной блютуз сети.

Перечень способностей этого многофункционального устройства не исчерпан перечисленными пунктами.

Важно, что если выходным штекером bluetooth переходника является миниджек, то гаджет можно подключить к аукс входу. Это позволит позволяет не только прослушивать аудио треки из памяти смартфона или интернета, но и вести телефонные переговоры в формате «свободные руки»

В этом случае голос собеседника будет выводиться на аудиосистему автомобиля.

Как подключить флешкарту к AUX

Главным условием подключением флешки к аукс является наличие питания и выхода аудиосигнала. Поэтому переходник «гнездо USB — миниджек» не подойдёт. Потребуется специальный адаптер, который иногда называют CD-ченджером. Это же устройство может читать SDs-карты мобильных телефонов. Поддерживает телефонную bluetooth гарнитуру.

Конструкция адаптера включает в себя корпус с несколькими разъёмами. К AUX он подключается через разъём миниджек. С другой стороны подключается флешка. В этом случае магнитола распознаёт её как CD-диск.

Для того чтобы воспроизведение треков с USB накопителя было возможным, нужно на магнитоле создать папку, в которую будут загружаться файлы.

Делаем aux на кассетный проигрыватель

Многие скажут, что таких автомагнитол в природе не осталось. Но это не правда. Конечно, такие раритеты не сравнимы с качеством проигрывателей таких брендов как Bose, тем не менее ещё остались ценители таких устаревших устройств. И поверьте, им так же хочется слушать любимые мелодии со своего смартфона или мп3 плеера через старенький кассетный проигрыватель в своём автомобиле. А для счастья им нужно:

• провода, экранированные 40 см, сечением 0.5 см;
• термоусадочные трубки;
• штекер 3.5 мм;
• средняя крестовая отвёртка.

Вытаскиваем магнитолу из ниши открутив болты крепления. Выкручиваем болты, удерживающие крышку устройства. Сняв крышку магнитолы, мы получим доступ к лентопротяжному механизму который крепится с помощью металлических защёлок. Отогнув защёлки извлекаем механизм получив тем самым доступ к регулятору громкости.

Плата автомагнитолы

Извлекаем его и припаиваем к нему три провода общий, для левого стерео канала и для правого стерео канала. Убираем провода в термоусадочный канал и собираем автомагнитолу. Установив проигрыватель на своё место выводим провод в салон или в бардачок и присоединяем к нему с помощью пайки штекер 3.5 мм.

Как мы видим установить aux выход можно на любой магнитоле. Многое конечно зависит от производителя изделия и конечно же от конструктивных составляющих. В современных моделях таких фирм как Bose нет необходимости задумываться о том, как подключить через aux любое мобильное устройство. Но к сожалению, на рынке радиоэлектроники ещё очень много устройств требующих серьёзных доработок.

Хоть сейчас на рынке автомагнитол AUX вход есть почти что на всех аппаратах, я расскажу при наличии рук, паяльника и куска провода с Джеком 3,5. сделать линейный вход в магнитолу. Многие могут сказать — «Трата времени, лучше поменять магнитолу и не париться!», я конечно согласен — так проще, но во первых всегда интересно попробовать что то сделать самому, а во вторых при такой доработке магнитолы можно подключить её в гараже к каким нибудь старым колонкам, и наслаждаться музыкой во время работы без каких либо материальных затрат.

Начнем с того что мне потребовалось.

1. Непосредственно магнитола и схема для неё.2. Паяльник и соответственно: припой, паяльная кислота. Паяльная лупа (Желательно, но не обязательно)3. Изолента. (Куда-же без неё?)4. акустический провод и стерео джек 3,5.5. 1,5 — 2 часа свободного времени.

Для того чтобы подключить в гараже необходимо зарядное устройство для аккумулятора, или любой другой источник питания 12 вольт. Есть вариант подключения с помощью БП от компьютера, но у меня с двумя колонками БП на 350 ватт не тянул. Магнитола включается, но как только включаешь песню сразу гаснет. Также можно подключить от аккумулятора, но его придеться постоянно заряжать, а при наличии зарядного — необходимость в аккуме отпадает.

Теперь непосредственно про сам процесс.

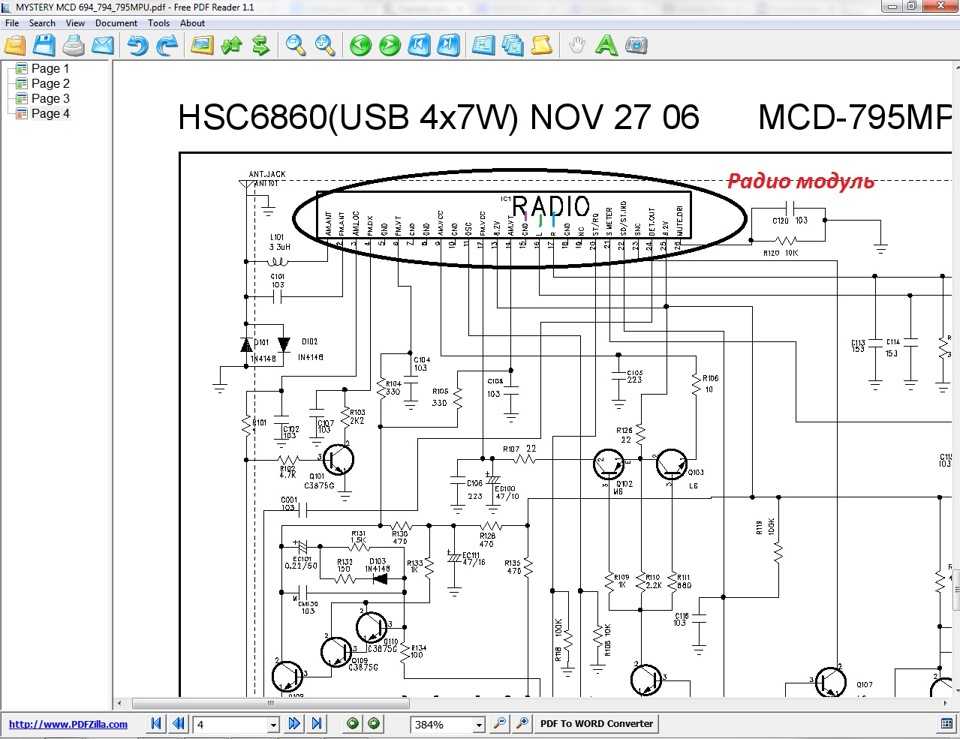

Прежде всего ищем схему магнитолы в GOOGLE. Потом находим на ней радио модуль.Теперь находите в этом модуле Пины правого , левого канала (L), и «землю» (GND). В моем случае это пины 15, 16, 17.

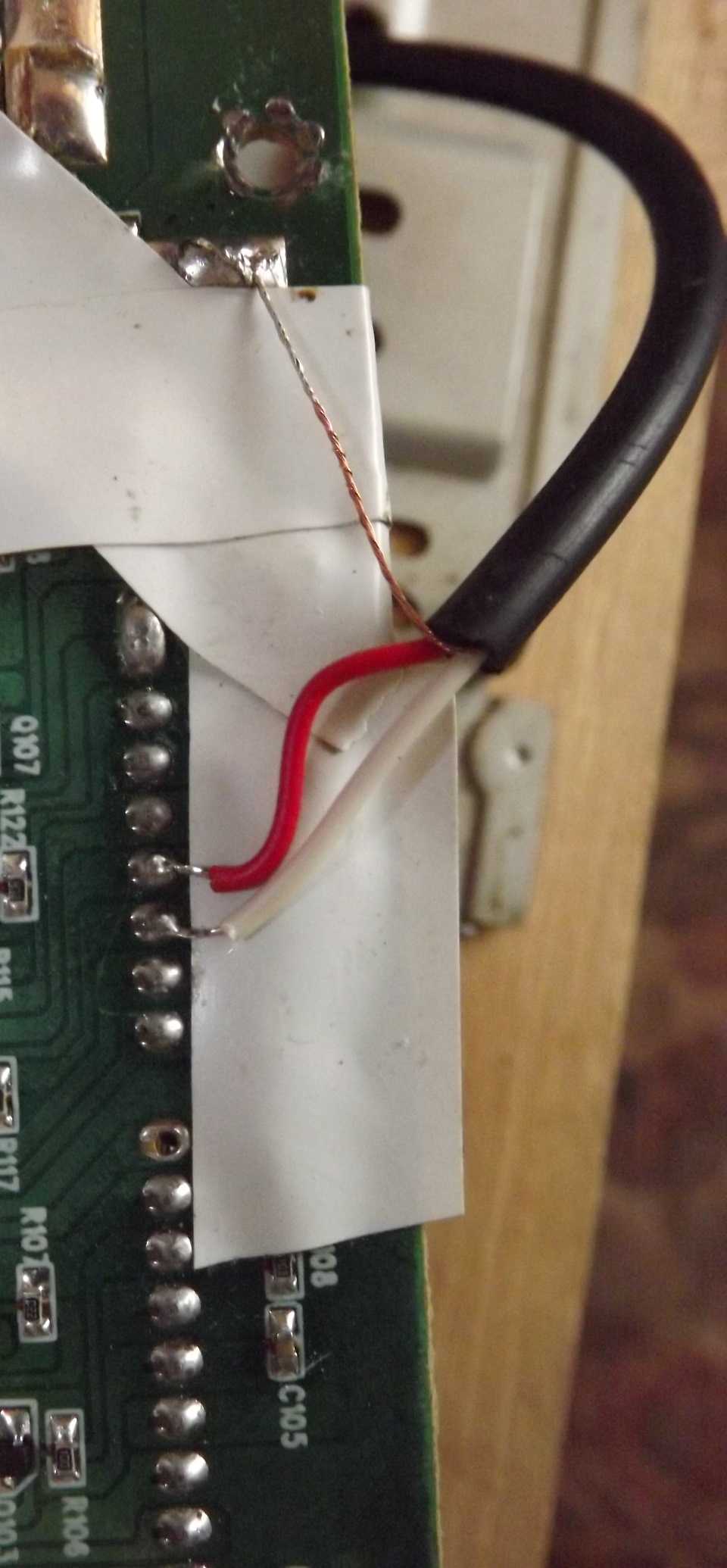

Разбираем магнитолу, находи модуль и считаем пины. Находим нужные и припаиваемся к ним, следите за тем чтобы не спаять пины вместе. Кстати «Землю» можно припаять на любой пин сс обозначением (GND) или на корпус радио модуля.

Под провода я приклеил изоленту чтобы их не замкнуло на другие контакты схемы.И выводим шнур за корпус магнитолы.

Затем собираем магнитолу и пробуем, если все будет припаяно правильно то при включении радио будут ловить станции, а как только подключите телефон — шум стихнет и звук будет приниматься с телефона.

Примечание: Если радио вам не нужно — можете обрезать контакты идущие от радио модуля к пинам правого и левого каналов в моем случае 16, 17. Под контактами я подразумеваю ножки на которых стоит радиомодуль на плате.

Вот как все примерно работает —

Установка АУКС-входа на магнитолу

Сначала желательно в интернете разыскать принципиальную схему вашей магнитолы и приготовить тестер. Затем ее снимите с автомобиля и разберите, чтобы добраться до печатной платы.

Дальнейшие действия:

1. Внимательно осмотрите токоведущие дорожки и найдите контакты — «масса», правый, левый канал. Они обозначаются как GND, R, L. Стереовыходы могут иметь маркировку LCH (левый) и RCH (правый).
2. Возьмите провод от старых наушников — его нужно впаивать в соответствии с расцветкой. «Землю» можно прикрепить непосредственно к металлическому корпусу модуля.
3. Выведите готовый кабель наружу через подходящее отверстие в магнитоле. Если таковое отсутствует, просверлите его.

В некоторых моделях магнитол старого образца сзади имеется трехштырьковое гнездо для подключения CD-чейнджера. Если у вас есть соответствующий штекер, то можно его соединить с проводом от наушников, имеющим мини-джек. Либо припаять провода непосредственно к штырькам. Этот разъем удобен тем, что при подключении гаджета магнитофон автоматически отключится.
