Что такое трансмиссия и как работает

Трансмиссия и КПП

Недостаток двигателей внутреннего сгорания – очень узкий диапазон оборотов, при которых мощность достигает максимального показателя. Кроме того, каждый мотор имеет «красную зону» — это предел максимальных оборотов. Иначе есть риск, что двигатель выйдет из строя.

Чтобы в каждом режиме мотор мог работать на оптимальных для него оборотах, когда мощность и крутящий момент на максимуме или близки к нему, нужна коробка передач. Также трансмиссия передает крутящий момент на колеса автомобиля через полуоси в случае с переднеприводными автомобилями или через карданный вал в случае с заднеприводными. Последняя схема конструкции является классической.

Давайте рассмотрим, как устроена коробка передач автомобиля. Существует четыре варианта КПП – это традиционная механическая коробка, автоматическая гидротрансформаторная КПП, роботизированная и вариаторная система.

Устроена МКПП следующим образом. В корпусе из стали или чугуна установлены шестеренки и валы. Последних всего три – это первичный, промежуточный и вторичный вал. Но это еще не все. Во всех моделях КПП имеется дополнительный вал и шестерни задней передачи. Также коробка состоит из картера, синхронизаторов, механизма переключения и селектора передач.

Валы КПП вращаются на подшипниках. Каждый имеет набор шестеренок с разным числом зубьев. Чтобы работа коробки была бесшумной, а включение передач плавным, шестерни оснастили синхронизаторами. Они предназначены для выравнивания угловых скоростей шестеренок в процессе вращения. Механизм переключения необходим для смены скорости. Водитель через рычаг-селектор выбирает необходимую передачу.

Рулевое управление

Как же водитель поворачивает колеса? Правильно, с помощью руля. В  рулевое устройство автомобиля входят механический редуктор и совокупность тяг. Угол поворота колес несколько отличается, чтобы не возникало бокового скольжения. Это обеспечивается системой тяг, которую именуют рулевой трапецией.

Чтобы облегчить поворот рулевого колеса, используют гидроусилитель. Кстати, гидроусилитель руля также смягчает удары, передающиеся на рулевое колесо при наезде на неровности. Его конструкция может существенно отличаться. Первый прототип гидроусилителя руля был использован на Чайке. Обслуживание данной системы предполагает своевременную замену жидкости.

В настоящее время,часто, вместо гидроусилителя используют электроусилитель. Его предназначение аналогичное, но работает он по-другому. Электроусилитель, как правило, установлен на рулевом валу. Для соединения его частей используют торсионный вал, в котором имеется датчик, корректирующий крутящий момент.

 Тормозная система

Устройство тормозной системы автомобиля позволяет корректировать скорость машины, добиваться её полного замедления. За создание тормозной силы отвечает специальный колесный механизм, трансмиссионный тормоз-замедлитель. Также можно использовать так называемое торможение мотором.

Тормозную систему условно делят на рабочую, запасную и стояночную. Фактически это важнейшее средство, обеспечивающее активную безопасность. Для повышения эффективности тормозной системы используют вспомогательные механизмы – усилитель тормозов, антиблокировочную систему.

Благодаря тормозному механизму рабочей системы создается момент, необходимый для полной остановки авто. Он находится непосредственно на колесе и может быть как барабанным, так и дисковым.

Современные машины чаще всего оснащаются дисковым тормозным механизмом. Он состоит из диска, который вращается, и 2-х колодок, находящихся во внутренней части суппорта. Для крепления суппорта используют кронштейн, а в его пазах имеются цилиндры, прижимающие колодки непосредственно к диску.

Излишний нагрев тормозного диска недопустим, поэтому он охлаждается воздухом. Иногда чтобы улучшить отвод тепла, диск делают вентилируемым.

Кузов

Это основная и самая важная часть любого авто. На многих автомобилях кузов – это несущая конструкция. К этой основе крепятся все остальные узлы. Кузов – это комплекс из штампованного днища, задних и передних лонжеронов, крыши, двигательного отсека и прочих навесных комплектующих.

Производство кузовов представляет собой несколько этапов. Так, вначале из стального листа разной толщины посредством штамповки производят отдельные элементы. Затем они соединяются в узлы посредством сварки и собираются в единое целое. Современные кузовы производятся на роботизированных линиях, без участия человека.

Гидромеханическая трансмиссия

В устройство такого агрегата входит:

• Гидродинамический преобразователь;
• Механический редуктор.

Достоинства такой трансмиссии в том, что она облегчает управление переключением скоростей благодаря автоматизированному переходу между передачами. Также данная коробка обеспечивает дополнительное гашение крутильных колебаний. Благодаря этому снижаются нагрузки на детали агрегата при максимальных нагрузках.

К недостаткам гидромеханической трансмиссии относится небольшой КПД из-за работы гидротрансформатора. Так как в агрегате используется гидроблок с гидротрансформатором, ему нужно больше масла. Для него требуется дополнительная система охлаждения. Из-за этого коробка имеет увеличенные размеры и больше веса по сравнению с аналогичной механикой или роботом.

Работа мотора

Чтобы лучше понять принцип работы, нужно в деталях разобрать, из чего состоит двигатель автомобиля.

Корпусом является блок цилиндров. Внутри него находятся каналы, охлаждающие и смазывающие мотор.

Поршень — это не что иное, как пустотелый металлический стакан, наверху которого находятся канавки колец.

Поршневые кольца, расположенные внизу, маслосъемные, а наверху — компрессионные. Последние обеспечивают хорошее сжатие и компрессию воздушно-топливной смеси. Их применяют как для достижения герметичности камеры сгорания, так и в качестве уплотнителей для предотвращения попадания туда масла.

Кривошипно-шатунный механизм ответственен за возвратно-поступательную энергию движения поршней на коленчатый вал.

Итак, понимая из чего состоит автомобиль, в частности, его двигатель, разберемся в принципе работы. Топливо сперва попадает в камеру сгорания, перемешивается там с воздухом, свеча зажигания (в бензиновом и газовом вариантах) выдает искру, воспламеняя смесь, или же смесь воспламеняется сама (в дизельном варианте) под действием давления и температуры. Сформированные газы заставляют поршень двинуться вниз, передавая движение коленчатому валу, из-за чего он начинает вращать трансмиссию, где движение передается колесам передней, задней оси или обеим сразу, в зависимости от привода. Немного позже коснемся и того, из чего состоит колесо автомобиля. Но обо всем по порядку.

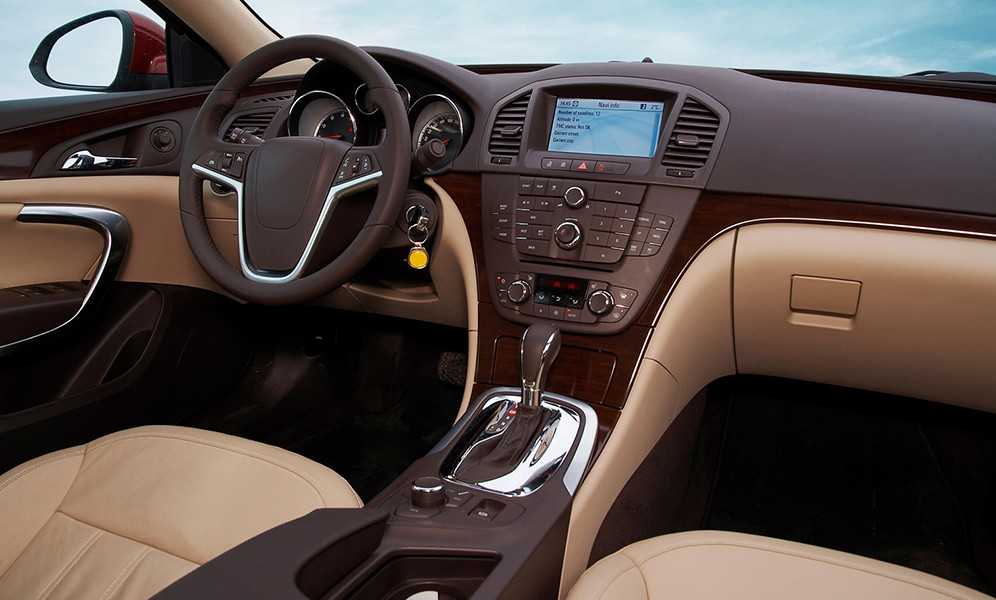

Салон автомобиля или зона комфорта

Салон современного автомобиля обладает высоким уровнем комфорта, за счет множества систем автомобиля. Устройство кондиционирования обеспечивает создание комфортного микроклимата в салоне автомобиля в независимости от погоды на улице. На некоторых моделях автотранспорта установлен многозонный климат контроль, который организовывает микроклимат для каждого отдельного пассажира.

Сиденья автомобиля стало иметь множество регулировок, так что любой водитель или пассажир может настроить сиденья под себя для комфортной посадки. А также в сиденьях имеются функции подогрева, охлаждения и даже массажа. Многие автомобили на данный момент оборудуются датчиками света и дождя, что, несомненно, создает комфорт водителю.

И не стоит забывать о вспомогательных системах: парковочный радар, обзорные камеры по периметру автомобиля, помощник при парковке. Мультимедийные устройства позволяют не только прослушивать аудио-файлы, но и также просматривать видео и имеют выход в интернет, во многих системах установлен bluetooth, что позволяет производить общение по телефону с помощью мультимедиа, не отвлекаясь от управления транспортным средством.

Как научиться разбираться в машинах с нуля Подробное

Как научиться разбираться в автомобилях внутри, снаружи и под капотом?

Умение разбираться в машинах — понятие довольно широкое. Для кого-то достаточно отличить одну модель от другой. Те же люди, профессия которых связана с автомобилями, вкладывают в это понятие гораздо более широкий смысл:

• тип кузова;
• класс автомобиля;
• тип двигателя — инжектор, карбюратор, дизель, одно- или двухтактный, гибридный, электромобиль;
• трансмиссия — механика, автомат, вариатор, роботизированная, преселективная (с двойным сцеплением).

Если вы работаете, например, в компании, торгующей запасными частями, или в автомагазине, то по должностной инструкции просто обязаны обладать широкими знаниями:

• досконально знать модельный ряд того или иного автопроизводителя — то есть должны знать в чем разница между различными двигателями, к примеру ВАЗ-2104 — ВАЗ-21073, ВАЗ-21067, их объем, топливо, особенности;
• технические особенности различных агрегатов;
• особенности конструкции и устройства.

Если вам когда-либо приходилось покупать запчасти, то знаете, что хорошему специалисту достаточно показать ту или иную запчасть — рабочий тормозной цилиндр, шестерню второй передачи, главный или промежуточный вал КПП, тросик сцепления, выжимной подшипник, диск фередо — он без проблем назовет их марку, скажет от какой это машины, а самое главное — точно скажет, что это такое. Также он без труда подберет нужную вам деталь по каталогу — от уплотнительного резинового колечка или манжеты, до трамблера в сборе или кулисы коробки передач.

Понятно, что такое умение приходит только с опытом. Мы же попытаемся на нашем сайте Vodi.su дать основные рекомендации.

Виды фрикционных накладок

Органика — Фрикционный материал, который применяется на 95% всех типов используемых на сегодняшний день сцеплений. Органические накладки дешевы и неприхотливы. Именно по этим причинам они используются автомобильными производителями для авто ориентированных на комфортную повседневную эксплуатацию. Многие тюнинговые бренды сцеплений имеют в своей линейке усиленную органику, которая отличается от заводской более качественными составляющими фрикционного материала, термостойкость которого не превышает 250°С. Но усиленными данные сцепления можно назвать не столько из-за более качественного состава, а скорее из-за того, что в комплект входит корзина с повышенной прижимной силой.

FiberTuff — Новый инновационный фрикционный материал, накладки которого состоят из смеси керамического наполнителя, углеродного волокна и кевлара, разработанные как износостойкая, высокопрочная и стойкая к высоким рабочим температурам альтернатива органическим накладкам. По фрикционным качествам, накладки FiberTuff очень похожи на органические накладки. Но способны выдерживать на 10-15% больше крутящего момента, чем органика (без увеличения прижимной силы). Срок службы данного состава превосходит органический в 2-4 раза. Термостойкость увеличена до 400°С. При использовании данного сцепления, отмечается улучшение четкости включения сцепления.

Kevlar — фрикционные накладки изготовленные из кевларового волокна — полимерного материала, пришедшего в автомобилестроение из авиакосмической промышленности. Кевлар применяется также для изготовления бронежилетов и кузовов суперкаров, вроде Ferrari Enzo — деталей весьма прочных и очень легких. Кевларовые сцепления обладают износостойкостью, в 5-10 раз превышающей органические накладки. Они обладают повышенной жаропрочностью и не изнашивают рабочие поверхности маховиков и прижимных дисков. Но при установке требуют грамотного монтажа — накладки очень чувствительны к чистоте и качеству установки , а затем требуется деликатная обкатка в течение минимум 1000 км. Термостойкость кевларовых накладок достигает 370°С. Диск сцепления с такими накладками хорошо подходит для продолжительной жесткой эксплуатации машины.

Металлокерамика — бывает разная: алюминиевая, чугунная, медная.
В большинстве производимых сцеплений применяют металлокерамические накладки, изготовленные на медной основе. Диски сцепления с этими накладками обладают высоким коэффициентом трения и выдерживают весьма высокие температурные режимы (до 600°С). Они очень популярны в автоспорте и тюнинге, поскольку при равных размерах диска передаваемый крутящий момент может возрасти вдвое. Недостаток таких накладок — их агрессивность к сопряженным деталям. Они относительно быстро изнашивают поверхности трения маховика и прижимного диска корзины. Поэтому рекомендованы для использования только на спортивных и гоночных автомобилях.

Carbon — сцепления на базе углеродных композитов. Главная особенность в том, что прижимной и ведомый диски, а также сопряженная поверхность маховика выполнены из углерода. Он обеспечивает необходимый коэффициент трения (поскольку коэффициент трения углерода по чугуну очень низкий) и максимальную износостойкость. Этот механизм обладает неимоверным температурным пределом (2500°С). Долговечность в 5 раз выше «органики». Единственный недостаток — высокая стоимость.

См. так же:Описание устройства сцепления (с лапками)Автоматические трансмиссии. Учебное пособие для вузов. Обзор муфты сцепления УАЗ (муфта выключения сцепления с подшипником в сборе) MetalPart (bazashop.ru)Сцепление диафрагменное назначение и устройство. ОАО «ЗАВОЛЖСКИЙ МОТОРНЫЙ ЗАВОД». формат PDF (2Мб) Обзор муфты сцепления УАЗ компании MetalPartГлавный цилиндр сцепления, устройствоРабочий цилиндр сцепления, устройство

Устройство ДВС

Конструктивно двигатели делят, с учетом устройства и компоновки техники, на которой они установлены. Но сохраняются неизменными принципы, одинаковые для конструкции любого ДВС.

Двигатель комплектуется такими конструктивными узлами:

• блоком цилиндров – основной частью корпуса с проемами для рабочих камер, рубашкой охлаждения (для моторов, охлаждаемых жидкостью), крепежными отверстиями для установки головок и картера, посадочными местами для коленчатого вала и прочими конструктивными элементами;
• кривошипно-шатунной группой – с коленчатым валом, к которому крепятся шатуны, приводящие в действие поршни, двигающиеся внутри цилиндров; инерция вращения поддерживается маховиком;
• газораспределительным механизмом – системой, подающей в камеры сгорания топливо-воздушную смесь, с отводом выхлопа; включает распределительный вал, клапана, приводимые в действие коромыслами, ремнем или цепью, соединенными с коленвалом;
• топливной системой – подает горючее в камеры сгорания, после обогащения воздухом; включает бак, систему трубок для подвода питающей жидкости, карбюратора или инжектора (с учетом особенностей конструктивного устройства), форсунок, насоса, фильтрующего элемента;
• смазочной системой – с подачей смазки к трущимся деталям; включает масляный насос, приводящийся коленчатым валом, систему патрубков и полостей, фильтр и поддон; предусмотрено устройство «сухого» или «мокрого» картера;
• системой зажигания – для поджигания топливно-воздушной смеси; используется только на бензиновых двигателях, поскольку на дизельных моторах топливо с воздухом воспламеняется самостоятельно, при определенном давлении;
• системой охлаждения – может быть воздушной или жидкостной, для снижения температуры корпуса мотора, чтобы предупредить износ и выход из строя элементов;
• электросистемой – источником электроэнергии, необходимой для работы мотора; включает аккумуляторную батарею, генераторный блок, стартер и проводку с датчиками;
• системой выхлопа – для удаления продуктов сгорания в атмосферу, с доочисткой этой смеси, снижением шума от работы двигателя, фильтрующим элементом.

Конструкция узлов совершенствуется, по мере появления новых материалов и конструктивных решений.

С учетом особенностей конструктивного устройства различных элементов двигателей, важно учитывать такие моменты:

• цилиндры могут выполняться отдельно, с запрессовкой в корпус блока, или совместно с корпусом; моноблочные системы не предусматривают восстановления, в связи с тем, что нельзя заменить гильзу;
• корпуса двигателей изготавливают из сплавов чугуна или алюминия, устойчивых к перепадам температуры и высокому давлению;
• головка блока цилиндров выполняется с ним совместно или в виде отдельной детали; при раздельном исполнении возможно использование разных материалов для головки и блока цилиндров;
• работа кривошипно-шатунного механизма может уравновешиваться балансирными валами, расположенными по сторонам от коленвала и нивелирующими влияние инерционных сил; в результате снижается вибрация и шум, исключаются перегрузки двигателя;
• негативное влияние пружин при быстрой работе двигателя с механическим газораспределительным механизмом снижается за счет десмодромной системы управления мотором – со сложной конфигурацией кулачков;
• зависание клапанов исключается легкими материалами для изготовления этих деталей и пружинных элементов, пневматическим приводом;
• альтернатива традиционной конструкции ГРМ – гильзовый способ, разработанный Найтом; предусматривает использование взамен клапанов скользящих гильз, работающих бесшумно и долговечно; этот способ перестали использовать по причинам большого расхода смазочной жидкости, с разработкой верхнеклапанной конструкции;
• ранние модели двигателей комплектовались не стартерами, а генераторами переменного тока (магнето), приводимыми в действие коленчатым валом; это требовало прокручивания вала двигателя для запуска;
• вредное воздействие на экологию выхлопных газов частично снижается каталитическим нейтрализатором, окисляющим и химически преобразовывающим выхлоп;
• электронные системы дополнительно улучшают работу двигателя; изменение фаз газораспределения изменяет нагрузку на мотор, с учетом включенной передачи, снижая потребление горючего; дезактивация цилиндров регулирует объем камер сжатия, отключая ненужные цилиндры; регулировка степени сжатия изменяет объем камер сгорания, с учетом режимов работы мотора.

Эти и другие особенности конструктивно улучшили работу двигателей внутреннего сгорания.

Ходовая часть

Ходовая часть

состоит из огромного количества самых разнообразных узлов и агрегатов, благодаря которым автомобиль и имеет возможность передвигаться. Основными составляющими ходовой части являются:

• передняя подвеска
• задняя подвеска
• колёса
• ведущие мосты

Чаще всего на современные автомобили производители устанавливают переднюю независимую подвеску, т.к

она обеспечивает наилучшее управление, а также что не мало важно — комфорт. В независимой подвеске все колёса крепятся к кузову с помощью собственной крепёжной системы, за счёт чего обеспечивается прекрасное управление автомобилем

Нельзя забывать и про уже устаревшую, но всё равно присутствующую во многих автомобилях зависимую подвеску. Задняя зависимая подвеска в основном представляет собой жёсткую балку или ведущий мост, если конечно рассматривать автомобиль с задним приводом.

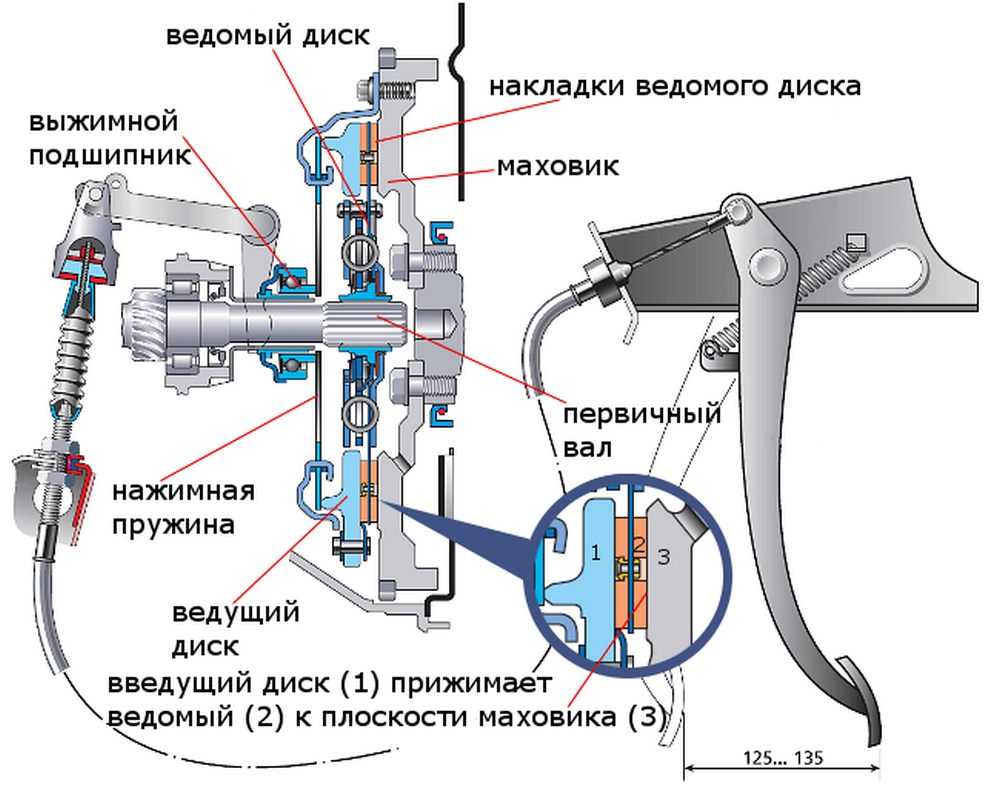

Устройство сцепления автомобиля

Рассмотрим устройство узла на примере однодискового сцепления. Оно состоит из 11 основных конструктивных элементов:

• маховик;
• накладки;
• ведомый и ведущий диски;
• прижимные пружины;
• вилка выключения;
• муфта;
• вал педали;
• педаль;
• рычаги;
• выжимной подшипник;
• вал КПП.

На некоторых авто часто применяется механизм, отличающийся по конструкции. В нем некоторая часть рычагов заменена диафрагменной пружиной. Чаще всего такую схему используют на легковых транспортных средствах. Также иногда применяют лепестковую конструкцию.

Хотя диски выполняют из стали, на некоторых моделях имеется керамическое покрытие. Оно обеспечивает более интенсивное трение и исключает провороты.

Отечественные и зарубежные модели

На автомобильном рынке представлен огромный выбор как отечественных производителей, так и зарубежных. Под словом «отечественные» подразумевается выпуск автомобилей на территории России, так как на основе отечественных автомобильных заводов расположились концерны производителей других стран. Но это не плохо, так как такие автомобили адаптированы под нашего потребителя и условия использования.

Марки разных производителей отличаются и ценами, и качеством. Лучшими европейскими автомобилями считаются немецкие марки, но стоимость такого автомобиля довольно высока и не каждый может позволить себе приобрести такой автомобиль, хотя есть и бюджетные варианты.

Большим спросом пользуются автомобили американского производства. Они приемлемы в цене для среднего класса и дают хорошую гарантию использования автомобиля ближайшие пять лет.

Американские компании последнее время довольно широко используют свои технологии на просторах других стран, что позволяет создавать конкурентно способные модели и приносить хороший доход.

Более дешевые модели изготавливают в Китае. Китайские производители часто выпускают совместные модели с другими брендами. А иногда точные копии известных марок.

Из чего состоит автомобиль: схема

Устройство автомобиля можно представить следующим образом.

В подавляющем большинстве случаев на машинах установлены двигатели внутреннего сгорания. Так как они не являются идеальными, велись и ведутся разработки по изобретению новых моторов. Так, с недавних пор введены в эксплуатацию автомобили с электрическими двигателями, для зарядки которых достаточно обычной розетки. Большую известность получил электромобиль «Тесла». Однако, о большом распространении таких машин, безусловно, пока говорить очень рано.

Шасси, в свою очередь, состоит из:

• трансмиссии или силовой передачи;
• ходовой;
• механизма управления транспортным средством.

Кузов предназначен для размещения в машине пассажиров и комфортного перемещения. Основными видами кузова на сегодняшний день являются:

• седан;
• хэтчбек;
• кабриолет;
• универсал;
• лимузин;
• и другие.

«Сухое» сцепление

Схема сцепления автомобиля практически всегда одна и та же (картер сцепления; подшипник выключения сцепления; втулка опорная вала вилки выключения сцепления; вилка выключения сцепления; нажимная пружина; ведомый диск; маховик; нажимной диск; кожух сцепления; первичный вал коробки передач; трос; педаль сцепления; муфта подшипника выключения сцепления; пластина, соединяющая кожух сцепления с нажимным диском; пружина демпфера; ступица ведомого диска). Однако этот узел имеет свои особенности. Некоторые производители оснащают машины разными типами узлов. Один из самых популярных на данный момент вариантов – фрикционный. При таком типе сцепления процесс передачи усилий крутящего момента осуществляются благодаря силам трения. Последние воздействуют на поверхностях соприкосновения ведомой и ведущей части. То есть передача усилий происходит напрямую между диском ДВС и КПП машины. Также данный тип сцепления называется «сухим». Особенно часто он устанавливается на полноприводные джипы.

Сцепление — привод сцепления

Как это все работает? При нажатии педали сцепления сначала ничего не происходит (выбирается свободный ход), затем выжимной подшипник начинает давить на лепестки диафрагменной пружины нажимного диска. В результате нажимной диск незначительно смещается в сторону от маховика. Ведомый диск перестает быть зажатым между маховиком и ведущим диском, начинает проскальзывать между ними. Вращение от коленчатого вала двигателя перестает передаваться на первичный (входной) вал коробки передач, и вал останавливается. Это позволяет водителю включить первую передачу в коробке передач. Что бы ни случилось, в любой ситуации наши специалисты по выездной тех помощи на дорогах москвы приедут и окажут необходимую помощь.

Теперь можно начинать движение. Из следующей главы можно будет узнать общее описание устройства современного легкового автомобиля, основные системы в устройстве автомобиля, конструкции кузова.

Для этого необходимо плавно отпустить педаль. Нажимной диск начнет прижиматься к ведущему, одновременно прижимая его к маховику. А в одной из следующих глав можно будет узнать краткий обзор систем управления автомобиля — органы управления автомобилем.

Сначала ведомый диск будет проскальзывать относительно ведущего, в этот момент первичный вал коробки передач начнет вращаться, но пока его частота вращения меньше частоты вращения коленчатого вала.

Это тот самый момент, когда автомобиль начинает движение с места.

По мере возрастания прижимной силы угловые скорости ведущего и ведомого дисков выравниваются.

Частота вращения первичного вала КП становится равной частоте вращения коленчатого вала. Автомобиль равномерно движется.

Если увеличить частоту вращения коленчатого вала (нажать педаль газа), частота вращения первичного вала КП также увеличится. Автомобиль начнет двигаться быстрее.

Трос одним концом соединен с рычагом педали, а вторым — с рычагом вилки выключения сцепления. Нажатие педали сцепления вызывает перемещение троса в оболочке. В результате трос тянет рычаг, вилка поворачивается на оси и давит на выжимной подшипник. Выжимной подшипник передает это давление на лепестки диафрагменной пружины нажимного диска.

Гидравлический привод состоит из главного и рабочего цилиндров, соединенных трубопроводом. Рабочий цилиндр может быть установлен снаружи картера сцепления и воздействовать на вилку выключения сцепления или может быть установлен внутри картера, в сборе с выжимным подшипником.

При нажатии педали сцепления поршень в главном цилиндре давит на жидкость, находящуюся в трубопроводе. Это давление передается жидкостью на поршень рабочего цилиндра. Поршень смещается вместе со штоком и тем самым поворачивает вилку выключения сцепления. Противоположный конец вилки давит на выжимной подшипник, а подшипник — на диафрагменную пружину. Пружина отжимает нажимной диск и сцепление выключается.

В гидравлическом приводе выключения сцепления используется тормозная жидкость. Жидкость в гидропривод сцепления поступает либо из отдельного бачка, либо из бачка гидропривода тормозов, установленного на главном тормозном цилиндре. Более подробно классификация тормозных жидкостей и их основные свойства будут рассмотрены в описании гидропривода тормозной системы.

В процессе эксплуатации ведомый диск сцепления изнашивается, в результате уменьшается толщина его фрикционных накладок. Это приводит к изменению рабочего хода педали. Для компенсации износа диска требуется периодическая регулировка привода. На многих современных моделях это выполняется автоматически специальным устройством.

Если автоматического устройства нет, то регулировка выполняется вручную, при очередном техническом обслуживании. В случае тросового привода регулировка выполняется путем изменения длины троса.

При гидравлическом приводе выключения сцепления обычно предусмотрена регулировка длины штока одного из цилиндров (главного или рабочего).

Что нельзя делать на механике

Разберем типичные ошибки, которые могут привести к нехорошим последствиям.

• Неполное нажатие на педаль сцепления. Сцепление обеспечивает связь мотора и колес, правильное управление педалью сцепления ведет к долгому сроку службы двигателя, коробки передач, механизма сцепления. Нужно всегда выжимать сцепление до упора в пол, только такое положение обеспечивает полное разъединение коробки и двигателя. Если педаль сцепления выжать не полностью, в таком случае происходит неполное разъединение коробки и двигателя, и первичный вал трансмиссии продолжает вращаться под нагрузкой. Это приводит к стиранию зубьев синхронизатора и повышенному износу коробки, что с течением времени выливается в хруст, нечеткое включение передач и полному выходу из строя коробки передач.
• Часто и подолгу держать сцепление выжатым при включенной скорости (во время длительной остановки или во время езды). Педаль сцепления предназначена для кратковременного нажатия и затем ее надо отпускать. Если держать его длительно нажатым, это может привести к повышенному износу подшипников и всей системы сцепления в целом. При остановке свыше 30-40 секунд, лучше переключать машину на нейтральную скорость.
• Удержание левой ноги на педали сцепления без нажатия. Педаль сцепления не предназначена, чтобы на ней отдыхала левая нога. Есть специальная площадка для отдыха левой ноги, где она должна быть всегда, за исключением моментов, когда требуется выжать сцепление. Нога, постоянно расположенная на педали сцепления, немного давит на нее, что приводит к нагреву внутренних деталей сцепления и быстрому их износу.
• Привычка держать правую руку на рычаге переключения передач. По всем правилам обе руки нужно держать на руле, за исключением момента переключения передачи. Многие водители предпочитают держать руль левой рукой, а правую располагают на рычаге коробки, используя ее в качестве опоры. Не все машины имеют подлокотники, на которых было бы удобно держать правую руку, поэтому водители зачастую и держат руку на рычаге, поскольку это достаточно удобное место. При всей кажущейся безобидности этой привычки, постоянный вес руки на рычаге приводит к негативным последствиям. Рычаг соединяется с очень чувствительными внутренними элементами коробки и, длительное давление создает повышенную нагрузку на трущиеся детали трансмиссии, что ведет к преждевременному износу коробки.
• Включение задней передачи во время движения. Заднюю передачу можно включать только после полной остановки машины. Еще желательно выждать пару секунд после нажатия на сцепление, и только потом включить заднюю скорость. Если включить заднюю передачу, когда машина еще продолжает ехать вперед, это приводит к стиранию зубчатого колеса и поломке шестеренок в коробке. Можно даже услышать хруст из коробки, поэтому лучше так не делать. За один раз, конечно, все не сломается, но если это практиковать постоянно, коробка выйдет из строя.
• Езда на высокой передаче при низких оборотах двигателя. Во время равномерной езды по трассе повышенная передача при низких оборотах экономит топливо и не нагружает двигатель. Но злоупотреблять такой ездой в городских условиях не стоит, так как это ведет к повышенной нагрузке на шестеренки и подшипники коробки передач, да и к повышенной нагрузке на двигатель.
• Переключать передачи без выжимания сцепления. Это приведет к поломке коробки.
• Резкое бросание сцепления. Педаль сцепления нужно нажимать в пол, а отпускать очень плавно. Если бросить педаль сцепления резко, то машина дернется вперед и заглохнет. Если впереди вас на близком расстоянии находится автомобиль, то вы можете его задеть. Также, если вы дернулись и заглохли после начала движения (скажем на светофоре), то водитель машины позади вас может не успеть среагировать и врежется вам в задний бампер. Бросание сцепления приводит к износу коробки, сцепления, да и мотора.

Требования к трансмиссии автомобиля

Проектирование и изготовление рабочих узлов и деталей трансмиссии ведутся в соответствии с определенными требованиями:

1. Обеспечение передачи мощности на колеса с минимальными потерями.
2. Надежность конструкции.
3. Простота и доступность управления всеми механизмами машины.
4. Уменьшение веса каждого рабочего элемента трансмиссии.

Чем выше коэффициент полезного действия (КПД) механизма, тем эффективнее используется топливо, залитое в бак автомобиля. Высокая надежность трансмиссии дает уверенность водителю, что агрегаты трансмиссии не выйдут из строя в процессе езды

Во время движения по трассе внимание оператора не должно быть отвлечено от ситуации на дороге. Чтобы обеспечить полноценный контроль за движением автомобиля и снизить вероятность ДТП, управление трансмиссией не должно быть сложным для автомобилиста

Габариты и вес механизмов оказывают большое влияние на стоимость автомобиля в целом. Компании-производители постоянно борются за снижение цен на выпускаемую продукцию и стремятся облегчить и уменьшить в объеме готовые изделия. Модели, выпускаемые для широкого использования, не должны издавать много шума. Данное требование к конструкции трансмиссии автомобиля также входит в представленный перечень.

Общее устройство автомобиля

Конструкция автомобиля не так уж и сложна, как может показаться на первый взгляд. Совершенно любое транспортное средство состоит из пяти основных частей – мотор, ходовая часть, трансмиссия, кузов, электрооборудование и система управления.

Мотор

Двигатель – сердце автомобиля, задачей которого является преобразование тепловой энергии (сгоревшего топлива) в энергию механическую. После чего она передается через трансмиссию на колеса.

Ходовая часть

Множественные узлы и агрегаты, заставляющие автомобиль двигаться, относят к ходовой части – мосты, колеса и подвеска (задняя и передняя).

Трансмиссия

Основные составляющие трансмиссии:

• ведущий мост;
• коробка передач (КПП);
• ШРУСЫ;
• сцепление.

Задачей трансмиссии является передача крутящего момента на колеса машины с вала двигателя.

Электрооборудование и система управления

Составляющие электрооборудования:

• батарея (АКБ);
• электропроводка;
• генератор.

Механизм управления автотранспортным средством представлен рулем, связанным с передними колесами. С помощью руля определяется угол поворота и направление движения автомобиля. Тормоза – еще одна важная составляющая системы управления ТС, отвечающая за снижение его скорости и полной остановки.

Кузов

Практически все агрегаты и узлы крепятся к несущей части автомобиля – кузову.

Составляющие кузова:

• лонжероны;
• крыша транспортного средства;
• днище;
• моторный отсек;
• прочие навесные составляющие.

Это разделение весьма условно, поскольку все детали в автомобиле, так или иначе, взаимосвязаны.

Конструкция ТС постоянно совершенствуется, все больше начиняется электроникой, автоматикой. Производители работают над повышением безопасности эксплуатации ТС, топливной экономичности, снижением уровня шума и токсичности выхлопных газов.

Сборка автомобиля

Перед постройкой опытного образца нового автомобиля изготавливают макет его кузова в натуральную величину. Он нужен конструкторам и инженерам, чтобы изучить расположение сидений, руля, педалей. Всего того, что называется эргономикой. Одновременно с этой работой приступают к делу специалисты по агрегатам, то есть по двигателю, коробке передач и трансмиссии. Сначала все агрегаты проходят испытания на стенде, и только потом их устанавливают на опытный образец.

Создание современного автомобиля невозможно без помощи компьютера. Сейчас компьютер стал основным инструментом для проектирования и даже испытания автомобиля. Например, одна из последних модификаций автомобиля «Форд Мондео» создана полностью на компьютере без единого бумажного чертежа. Не было также и пластилиновых моделей. Тем не менее испытателям новый автомобиль сразу очень понравился, и машина с успехом была запущена в серийное производство

Современный автомобильный завод — это целый город. В одной части города собирают узлы и агрегаты, в другой — кузова. Значительную часть операций выполняют роботы. Движениями роботов управляют опять-таки компьютеры. В искрах и сиянии электросварки кузов автомобиля перемещается с места на место. К лонжеронам приваривается пол, потом крылья и крыша. В других цехах роботы с поразительной точностью собирают двигатели. Наконец, все части автомобиля встречаются на главном конвейере. С него уже выезжают полностью готовые машины.
