Что такое дифференциал и как он работает

Червячный

В последнее время часто устанавливается червячный самоблокирующийся дифференциал на «Ниву-Шевроле» и другие подобные автомобили. При помощи такого элемента обеспечивается полностью автоматическая блокировка в зависимости от разницы между крутящими моментами на полуоси и корпусе. В том случае, если колесо проскальзывает, и при этом снижается крутящий момент, дифференциал начинает блокироваться, вследствие чего крутящий момент передается на другое колесо. При этом стоит отметить, что блокировка является частичной, а ее степень непосредственно зависит от того, насколько сильно упал крутящий момент.

Самоблокирующийся дифференциал с электронным управлением (Electronically Controlled Limited-slip Differential).

Как он работает.

Преимущества такого электронного управления в том, что повышается тяга в повороте и степень блокировки дифференциала можно настроить.

Например, если компьютер автомобиля определяет, что в повороте у него (автомобиля) избыточная поворачиваемость, то он может сильнее заблокировать дифференциал для того чтобы стабилизировать автомобиль.

Недостатки.

Как и в обычном дифференциале ограниченного скольжения его крутящий момент смещен в сторону и колеса более медленно вращающегося.

На каких автомобилях его можно обнаружить.

BMW M3  и  M4,  Cadillac ATS-V  и  CTS-V,  Chevrolet Corvette с пакетом Z51,  Ferrari 488GTB.

Коэффициент блокировки

Коэффициент блокировки – это величина, которая определяет повышение крутящего момента, присутствующего на свободном колесе. Данный показатель устанавливает отношение крутящего момента колеса с отставанием к такому же показателю на забегающем колесе. Для симметричного элемента коэффициент блокировки всегда составляет 1 по той причине, что крутящие моменты каждого из колес являются равными. В то же время дифференциал блокирующий имеет значение этого коэффициента на уровне около 3-5, причем дальнейшее увеличение является нежелательным, потому что может спровоцировать поломку различных элементов трансмиссии.

Блокировка часто используется как на межосевых, так и на межколесных устройствах. Стоит отметить, что передний самоблокирующийся дифференциал на «Ниву» и другие в полноприводные автомобили редко когда используется, так как он снижает управляемость.

Как устанавливается преднатяг

Регулировка преднатяга осуществляется путем установки пакета специальных пружинных шайб, которые распирают шестеренки внутри блокировки. Полный пакет таких спецшайб, сложенные все вместе составляют толщину 1 см, но все шайбы по толщине разные, чтобы можно было регулировать момент.

Чтобы отрегулировать преднатяг, потребуется:

• динамометрический ключ стрелочный (ключ с щелчками не подходит, его придется долго настраивать);
• самодельная спецдеталь, сделанная из простой внутренней гранаты (обрезан и к нему приварен болт) — смотрите ниже на видео;
• комплект пружинных шайб (колечки);

Порядок регулировки преднатяга:

1. Разобрать дифференциал блокировки (запоминаем последовательность). После снятия крышки вытаскиваем шнековую шестеренку полуоси; за ней идет узкая шестеренка с большим внутренним отверстием, но который имеет бортик; затем идут те самые регулировочные пружинные шайбы. Можно вытащить шнековые сателлиты (сами преднатяги), чтобы проверить какой у них износ.
2. Установить новые шайбы.
3. Собрать.
4. Динамометрическим ключом и специальной самодельной деталью определяем момент затяжки. Когда ключ начинает проворачивать — в этот момент стрелка показывает момент натяга.

В этом видео рассмотрен вариант регулировки шайбами блокировки авто ВАЗ 2108.

Преднатяг до 5 кг не сплющивает до плоского состояния шайбы, такой момент натяжки считается ресурсным. Блокировка с натягом до 5 кг поможет сильно не терять своих характеристик около 4 лет. Любая блокировка с натягом в первые пару месяцев теряет около 1 кг натяга.

Специалисты рекомендуют делать для переднего дифференциала с самоблокировкой преднатяг не больше 5 кг, а для заднего дифференциала — не больше 7 кг. При максимальной величине, например, в 9 кг, все пружинные шайбы будут уже прижаты и эффект пружин будет потерян.

Предназначение дифференциала автомобилей:

— позволяет ведущим колёсам вращаться с разными угловыми скоростями;

— неразрывно передаёт крутящий момент от двигателя на ведущие колёса.

Основная проблема, появившаяся на заре автомобильной эры, была решена с помощью применения дифференциала, теперь повороты машине можно проходить более безопасно и без пробуксовки колес, а отсюда соответственно и без чрезмерной нагрузки на трансмиссию, на шины и на сами подшипники колес. Но зато появилось другое неудобство.

Простейший дифференциал имеет одну яркую «особенность», благодаря которой он категорически не подходит для сложных, экстремальных дорожных ситуаций.

Когда у ведущих колес 100% сцепление с дорогой, то все будет идти хорошо и дифференциал будет исполнять свою функцию просто идеально, но стоит одному из колес попасть в ситуацию когда оно (шина) потеряет сцепление с дорогой, или попадет на другой тип грунта или на лед, то начнет вращаться именно то колесо, которое потеряло сцепление, а противоположенное стоящее на более цепком грунте просто останется неподвижным.

Не вдаваясь в сами нюансы работы механизма можно просто констатировать факт, что дифференциал не меняет свой крутящий момент, он просто перераспределяет мощность между колесами и такая мощность будет всегда больше на том именно колесе, которое вращается быстрее. При пробуксовке колеса сопротивление его и крутящего момента будет минимальным, а значит чрезвычайно малым будет и крутящий момент передающийся с самого двигателя непосредственно на колесо, а значит и на противоположенном колесе этот крутящий момент будет ему соответствовать, то есть он будет минимальным.

Особенно видны и очень заметны недостатки этого классического дифференциала на спортивных автомобилях с большой мощностью, а также и на полноприводных машинах, которые рассчитаны на езду по бездорожью.

В этой связи инженеры и автопроизводители большинства автокомпаний начали искать новое решение с этой проблемой. Появилось большое количество (различных видов устройств) дифференциалов. Основные виды таковых нам и хотелось бы освятить в данной статье. А также нам хотелось бы рассказать своим читателям и об основных преимуществах и конкретных недостатках тех или иных видов этих устройств, и еще, на каких современных автомобилях можно сегодня встретить тот или иной тип дифференциалов.

Как работает дифференциал на автомобиле

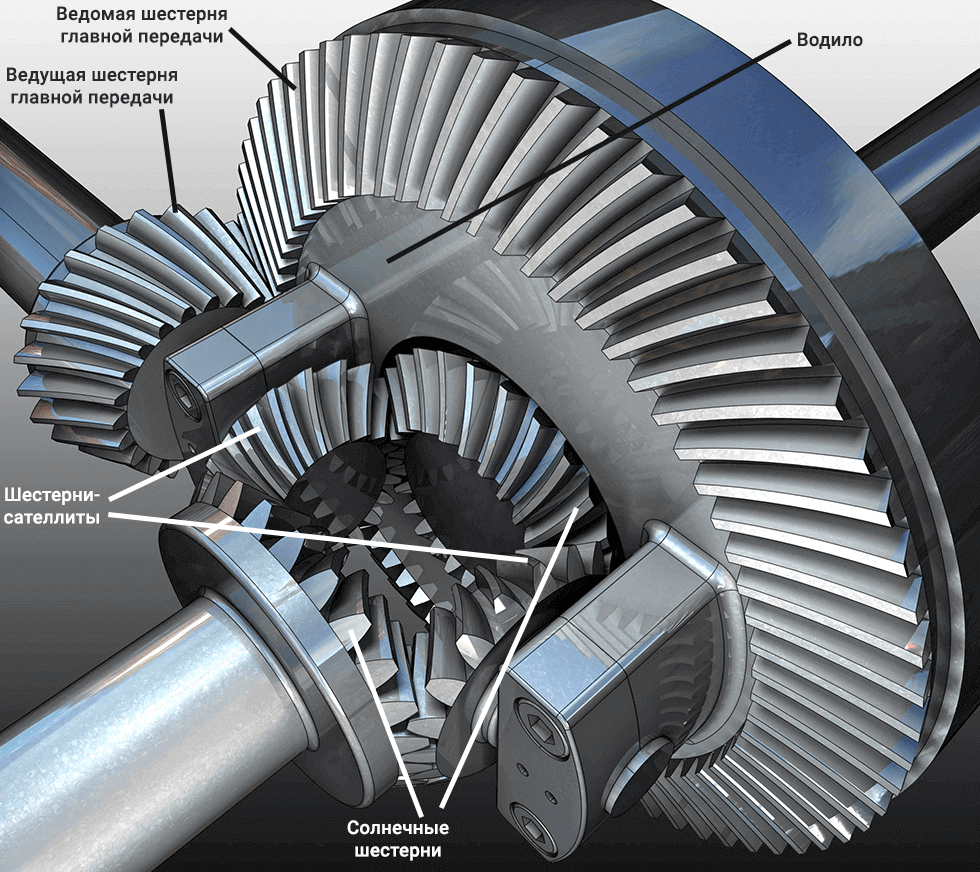

Конический дифференциал автомобиля: 1 – карданный вал; 2 – полуось ведущего колеса;

Дифференциал представляет собой механизм, с помощью которого к колесам одной оси, вращающимся с различной скоростью, транслируется одинаковый крутящий момент. Кроме того, дифференциал используется для того, чтобы поровну распределять крутящий момент и между несколькими ведущими осями.

В основу конструкции любого автомобильного дифференциала положен принцип работы планетарного редуктора. В зависимости от того, какой именно тип передачи вращательного движения используется, различают такие виды дифференциалов, как:

• Конический;
• Цилиндрический;
• Червячный.

Между колесами, установленными на одной и той же оси, практически всегда устанавливается конический дифференциал. Дифференциал цилиндрический используется обычно в качестве межосевого, а червячный отличается универсальностью своего применения. Наиболее широкое распространение получили дифференциалы конического типа, которые установлены практически на всех автомобилях в качестве межколесных. Все их основные элементы имеются также в цилиндрическом и червячном дифференциалах.

Корпус конического дифференциала (его часто именую чашей) от главной передачи принимает крутящий момент и транслирует его на шестерни полуосей посредством так называемых сателлитов. Они выполняют функции планетарных шестерен, а что касается их количества, то, в зависимости от особенностей конструкции конкретного конического дифференциала их может быть от двух до четырех.

Если автомобиль движется по прямолинейной траектории сопротивление каждого из колес дороге одинаковое. При этом вращения сателлитов не происходит, а вращение полуосевих шестерен осуществляется с равными угловыми скоростями. В момент поворота одно из колес, то, что находится на внутренней стороне поворота, встречает большее сопротивление дороги, вращение ее полуосевой шестерни становится медленнее, сателлиты начинают вращаться. В результате этого скорость вращения внешнего колеса возрастает, но крутящий момент остается таким же, как и на колесе внутреннем.

При движении по скользкой дороге, когда одно колесо пробуксовывает и движется с меньшей скоростью, ситуация аналогична ситуации с поворотом, в результате чего автомобиль зачастую просто не может сдвинуться с места. Чтобы крутящий момент на одном или другом колесе был выше, используется блокировка дифференциала.

Конструкция, принцип работы дифференциала

Дифференциалы, используемые на авто, делаются на основе обычного редуктора планетарного типа. Основными его составными компонентами являются:

• корпус, он же — чашка (выполняет роль ведущего элемента);
• сателлиты;
• ведомые шестеренки;

Видео: Как работает дифференциал / How Differential Steering Works (на русском)

https://youtube.com/watch?v=qbcwdSSq5h4

Эта конструкция может использовать разные виды зубчатых передач:

1. Цилиндрические.
2. Конические.
3. Червячные;

Видео: Дифференциал, обзор конструкции, принцип действия

Редуктор состоит из двух шестерён (малой ведущей и большой ведомой). Часто ведомую из-за ее размера называют еще зубчатым колесом. Вот к ней и крепиться чашка при помощи болтового соединения.  Внутри чашки сделаны оси для крепления сателлитов. Количество их может варьироваться в зависимости от значения крутящего момента. На легковых авто, где усилия не особо высокие, устанавливается по два сателлита, на внедорожниках же их количество может составлять 4 штуки.

Сателлиты находятся в постоянном зацеплении с правой и левой ведомыми шестернями (вторые получаются зажатыми между первыми). Ведомые шестеренки закрепляются посредством шлицевого соединения на полуосях (в переднеприводных авто они соединены с приводными валами).

Количество зубьев на ведомых шестернях может быть как одинаковым (симметричный дифференциал), так и разным (ассиметричный). Первый тип обеспечивает распределение вращения по полуосям (приводным валам) в равном соотношении, а у второго это выполняется в строго определенных значениях.

Из-за этих особенностей симметричный тип используется в качестве межколесного, а ассиметричный – межосевого дифференциалов.

Работает планетарный узел так: во время прямолинейного движения оба колеса ведущей оси получают одинаковое сопротивление от дорожного полотна. Вращение, получаемое от коробки передач передается на ведомое зубчатое колесо редуктора, а вместе с ним и крутиться чашка дифференциала с размещенными в ней сателлитными осями. Поскольку сопротивление одинаково, то сателлиты осуществляют передачу крутящего момента на ведомые шестеренки в одинаковых соотношениях, то есть скорость вращения их, а вместе с ними и полуосей, равна. При этом сателлиты лишь передают вращение, сами же они остаются неподвижными относительно своих осей.

При вхождении в поворот, колеса начинают двигаться по разным радиусам. При этом, идущее по внутреннему радиусу получает большее сопротивление, чем внешнее. Это сопротивление обеспечивает замедление вращения ведомой шестеренки, из-за чего сателлиты начинают крутиться на осях. В результате начала движения сателлитов, скорость вращения полуоси наружного колеса возрастает, то есть происходит изменение угловых скоростей полуосей (приводных валов). Примечательно, что общая скорость вращения обеих полуосей соответствует скорости вращение зубчатого колеса редуктора, но увеличенной вдвое. При этом крутящий момент от разницы угловых скоростей не меняется, и он разделяется на ведущие колеса равномерно.

В результате такой работы узла при прохождении поворотов удается избежать появления пробуксовки и увеличения нагрузки на элементы трансмиссии.

Самостоятельная установка блокировки дифференциала

Мастерские довольно высоко оценивают свои услуги по установке блокировки дифференциала. Общая стоимость складывается из цены самого устройства (порядка 10–50 тыс. рублей, а иногда и больше), затрат на дополнительные запчасти и материалы, вознаграждения мастеру-установщику. Очевидно, что профессиональная установка ограничителя обойдётся вам в круглую сумму.

Существенно сократить расходы можно, применив собственные навыки и установив блокировку своими руками. На подготовительном этапе придётся обзавестись необходимым измерительным инструментом и комплектом регулировочных колец.

Пример установки блокировки дифференциала на УАЗ (видео):

Установка механизма производится по следующей схеме:

1. Расположить автомобиль на эстакаде или над смотровой ямой в гараже.
2. Надёжно закрепить его домкратами.
3. Снять все колёса и тормозные барабаны.
4. Демонтировать полуоси и аккуратно вытянуть их наружу.
5. Снять карданный вал.
6. Демонтировать редукторы.
7. Установить блок блокировки.
8. Произвести установку всех демонтированных узлов в обратной последовательности.

Настройка привода включения ограничителя

Перед установкой приводного тросика производят регулировку его рабочего хода.

Помимо описанных выше причин установки блокировки, её используют как способ исправить дефектный дифференциал, неправильно распределяющий усилие по колёсам.

При полностью отключенном дифференциале из-за большого крутящего момента могут возникнуть сложности с поворачиванием руля — это небольшая плата за возможность заставить автомобиль двигаться даже в самых сложных условиях (на скользкой поверхности, в грязи, в случае провисания колеса).

Блокировка дифференциала — устройство сложное, но его установка под силу даже неопытному водителю. Главное здесь — тщательная подготовка к работе и наличие специального инструмента.

Назначение дифференциала

При повороте автомобиля колеса, находящиеся ближе к центру кривизны траектории, проходят меньший путь, чем те, что вращаются по наружной дуге. Различны также их скорости. А так как привод без дифференциала вращает оба колеса одной оси с одинаковой скоростью, одно из них начинает пробуксовывать. Это повышает износ протектора и ухудшает управляемость автомобиля. Дифференциал позволяет ведущим колесам вращаться с разными скоростями.

Пока ведущая ось хорошо контактирует с дорогой, это устройство работает без нареканий. Но стоит ухудшиться сцеплению с дорогой под одним из колес, например, при попадании на лед или жидкую грязь, как вращаться будет только оно одно. Колесо с большим коэффициентом сцепления перестает крутиться, а автомобиль останавливается. Если же заблокировать дифференциал, такого происходить не будет. Поэтому заблокированный дифференциал улучшает проходимость машины на труднопреодолимых участках пути.

Устройство

Принцип работы выше названного агрегата одинаково, где бы ни был он установлен. В основу классического автомобильного дифференциала положена планетарная передача. Карданный вал вращает ведущую шестерню редуктора моста. Ее вращение передается ведомой зубчатке. А так как она прикреплена к корпусу дифференциала, тот движется вместе с ней. От корпуса вращающий момент при помощи независимых друг от друга шестерен, называемых сателлитами, передается на полуоси. Скорость вращения карданного вала делится между полуосями не поровну. Однако, при любом соотношении скоростей их сумма – величина всегда постоянная.

Виды блокировок:

• автоматическая;
• принудительная, включаемая водителем.

По способу управления блокированием:

• механическая;
• электромеханическая;
• гидравлическая;
• пневматическая.

Автоматическое блокирование дифференциала

Самоблокирующийся дифференциал – это механизм, который при определенных условиях переключается и, превращаясь в прямую передачу, начинает делить скорость вращения карданного вала между полуосями поровну. Дифференциалы с блокировкой-автоматом могут самостоятельно блокироваться в зависимости от значения одного из двух параметров:

• разницы угловых скоростей полуосей. В эту группу входят дифференциалы с дисковой блокировкой, кулачковые, с вискомуфтой и работающие по формуле Фергюсона;
• передаваемого полуосям крутящего момента.

Расположение

Существуют 2 вида дифференциалов: межосевой и межколесный (находится в корпусе ведущего моста). Эти типы дифференциалов имеют ряд отличий. Расположение узла зависит от типа привода автомобиля.

Межколесный ставится на автомобили как с одной, так и с двумя ведущими осями. На переднеприводных авто из-за отсутствия карданной передачи узел стоит сразу за КПП (либо они совмещены в одном корпусе). На машинах с задним приводом он устанавливается в редукторе.

Межосевой ставят на автомобили с полным приводом. Он распределяет мощность уже не между колесами, а между двумя осями. Данный узел задействует при подъёмах и спусках. Из‐за наклона авто масса перераспределяется и одна из осей нагружается больше.

Большинство полноприводных авто оборудовано сразу 3 дифференциалами (2 – межколесных и 1 — межосевой). В то же время для машины с одной ведущей осью достаточно всего 1‐го межколесного узла.

Типы блокировки

Блокировать работу механизма можно методом прямого соединения его корпуса с нагруженной полуосью или ограничив возможность сателлитов вращаться.

Блокировка имеет следующие виды:

1. Полная: величина передаваемого крутящего момента достигает 100 %. Детали узла соединяются жестко, лишая его возможности выполнять свои функции.
2. Частичная: крутящий момент в определенном соотношении распределяется дифференциалом принудительно и за счет ограничения работы его составных частей.

Ручная блокировка дифференциала полноприводного автомобиля В зависимости от степени участия водителя, блокировка дифференциала может производиться в ручном или автоматическом режиме:

1. Принудительную блокировку выполняет водитель по мере необходимости (ручная блокировка). Для этого используют кулачковый дифференциал.
2. Самоблокирующийся дифференциал накладывает ограничения на работу автоматически (автоматическая блокировка). Необходимость блокировки и ее степень определяются разностью крутящих моментов на полуосях ведущих колес или их угловых скоростей. Некоторые разновидности таких систем используют датчик блокировки дифференциала.

Характеристика и разновидности ступиц для мотоблока

Ступица для мотоблока нужна для установки пневматических колес или стальных грунтозацепов.

Ступицы колеса мотоблока бывают 3 основных видов:

• ступица дифференциальная с разблокировкой;
• ступица полудифференциальная (упрощенный вариант предыдущей);
• ступица обыкновенная.

Дифференциальная ступица для мотоблока считается универсальной деталью и нужна она в тех случаях, когда мотоблок не оснащен системой разблокировки колес, а разворот техники вызывает трудности. Ступица с подшипниками значительно облегчает управление и улучшает маневренность. Для выполнения разворота нужно всего лишь снять блокировку с фиксатора необходимого колеса.

По диаметру ступицы классифицируют на:

• шестигранные (24 и 32 мм);
• круглые.

Что делать с задним дифференциалом?

У этого компонента автомобиля есть редуктор, регулировка которого бывает необходимой в том случае, если он издает характерный гул. Очень часто автомобилисты слышат его уже на скорости в 30 км/ч. Объяснить причина появления подобного гула можно механическими повреждениями либо же постоянными перегрузками машины. Вам придется снять, осмотреть сателлиты и подшипники, фланцы и сальники. Если эти элементы износились, то они подлежат замене. Если автовладелец не имеет понятия, как выглядит каждая из этих деталей, то он может заглянуть в руководство по эксплуатации.

Регулировку заднего дифференциала необходимо проводить следующим образом. Сначала нужно взять ведущую шестерню, затем шайбу, втулку и подшипники, фланец. После этого гайка затягивается, при этом нужно соблюсти необходимое усилие (можно воспользоваться специальным ключом, который имеет динамометр). Если подобного инструмента нет, то нужно применить мерный рычаг. Каждый миллиметр его хода необходимо проверять давление на него, для этого пригодится безмен

Такая процедура является трудоемкой, хлопотной, однако точность с осторожностью не будут лишними. Гайка затягивается на 1 Н, фланец в это время остается неподвижным

Ведомая шестерня должна быть поставлена в корпус дифференциала, после чего необходимо затянуть болты. С этого момента нужно начинать регулировку люфта. Гайку нужно затянуть до минимального упора, после чего провернуть ведомую шестерню. Допускается наличие люфта, однако он должен быть небольшой. После этого наступает время для последнего этапа.

Автовладелец должен проверить расстояние между болтами при помощи штангенциркуля, потому что необходима точность вычислений. Затем следует зайти с иной стороны плоскости, а после затянуть все гайки на 1 паз. Затем вновь измеряется расстояние между болтами, оно должно измениться максимум на 2 мм. Остается только проверка шестерни на наличие люфта, он должен быть неизменным. Иногда автовладельцам также приходится проводить регулировку сателлитов дифференциала.

https://youtube.com/watch?v=oz5vA7xqAQ0

Особенности конструктивного типа и принцип работы свободного дифференциала

Это самый простой тип дифференциала, где не установлены никакие блокираторы. Конструкция позволяет изменять скорость ведущих колес при передаче мощности на оба колеса.

Свободный тип дифференциала

Рассмотрим подробно схему работы свободного агрегата. Мощность двигателя передается с ведущей шестерни вала карданного на ведомую шестеренку дифференциала. Ведомая шестерня стоит на жесткой сцепке с сателлитом, который расположен внутри дифференциала. Для легковых машин, седанов, хетчбеков, кроссоверов устанавливают два сателлита. Для грузового транспорта, на некоторых внедорожниках можно встреть четыре, иногда шесть, десять шестерен.

Если автомобиль движется строго прямо, сателлит крутится только совместно с ведомой шестеренкой и неподвижен по своей оси. Во время такого хода сателлит и полуосевая шестерня работают совместно, аналогично жесткому соединению. Но такие ситуации занимают всего 5% от времени движения транспортного средства. Даже при езде на шоссе водитель корректирует поведение машины и осуществляет пусть и небольшие, в 3-5 градусов, но повороты.

Во время поворота шестерни-сателлиты начинают оборачиваться по своей оси, передавая различную угловую скорость на полуосевые шестерни, разрешая таким образом колесам во время поворота вращаться по-разному. Поворачивая направо, правое колесо будет крутиться со скоростью меньшей, чем левое, и наоборот. Это позволит автомобилю не буксовать и не «рвать дифференциал».

Кроме главной функции передачи разных скоростей, дифференциал выполняет еще две работы:

1. Ведомая шестерня понижает частоту вращений карданной шестерни, увеличивая таким образом момент.
2. Конструкция дифференциала позволяет передать мощностной параметр на ведущие колеса под прямым углом.

У свободного дифференциала есть один главный недостаток — он перестает работать, если ведущие колеса имеют разный показатель давления во время сцеплении с дорожным полотном. Простой дифференциал всегда передает большую силу на колесо с низким показателем — например, если оно попало на лед, второе колесо, стоящее на ровном участке, получит минимальную мощность, и автомобиль начнет буксовать. Для решения этой проблемы в технологии дифференциала используются либо блокираторы, либо другой конструктивный тип узла — ДПВС.

Особенности конструкции ДПВС

В свободном или простом дифференциале правая и левая полуось не связаны жестко между собой. Дифференциал с увеличенным внутренним трением позволит ограничить независимость полуосей относительно друг друга. Одна из главных и часто встречающихся схем ограничения вращения — это принцип на основе блокировки через диски (дифференциал высокого трения).

ДПВС версия

В конструкции ДПВС, кроме главных узлов свободного дифференциала, встроен комплект фрикционных и стальных шайб, которые расположены между полуосевой и корпусом. Фрикционные диски соединяются с полуосевой, стальные шайбы соединяются с корпусом узла.

Полуосевая шестерня и диски фрикционные всегда вращаются вместе, стальные же диски вращаются только с блоком корпуса. Если пакет дисков сжать, то вся конструкция начнет двигаться как единое целое, и мощность будет передаваться на ось напрямую, замедлив или остановив вращение сателлита.

https://youtube.com/watch?v=WGWZkceHU1Q

В пространство между полуосевыми шестернями устанавливается пружина преднатяга, которая оказывает постоянное давление на диски сцепления, слегка их сжимая. Кроме этого, особая конструкция шестерни сателлита и люфт, который есть между полуосью и полуосевой шестерней, увеличивают отталкивающую силу, которая будет сжимать диски на той оси, колесо которой имеет лучшее сцепление. Это позволит распределить мощность на буксующее колесо, которое находится на льду, и на то, которое находится на ровном месте равномерно, и проскальзывание прекращается.

Симметричные дифференциалы

Чем больше величина коэффициента блокировки, тем лучше проходимость. А во время движения по ровной дороге по асфальту большой коэффициент наоборот ухудшает управление и динамику транспортного средства, потому что момент отстающего колеса момент в несколько раз больше, что способствует выталкиванию машины из поворота. В таком случае идет повышенный износ резины из-за пробуксовок, идет нагрузка на узлы привода, уменьшается коэффициент полезного действия и увеличивается расход топлива.

Преднатяг дифференциала — это, своего рода, взаимная уступка между комфортом управления и тяговой мощностью автомобиля.

Принцип работы

Для примера рассмотрим принцип работы самого распространенного типа дифференциала – конического. Состоит такой узел из корпуса, шестеренок, закрепленных на полуосях, а также сателлитов.

Устройство симметричного конического дифференциала

Компоновка дифференциала такая – корпус зафиксирован на ведомом шестеренчатом колесе главной передачи. Внутри него на жестко закрепленных осях расположены сателлиты. Полуоси, передающие вращение на колеса, своими концами заходят в корпус. Полуосевые шестеренки имеют постоянное зацепление с шестернями-сателлитами. В общем, все достаточно просто.

Сателлиты имеют две степени движения. Они зафиксированы на осях в корпусе, поэтому и вращаются вместе с ведомым шестеренчатым колесом главной передачи. Также они могут крутиться и вокруг своей оси.

При прямолинейном передвижении колеса ведущей оси испытывают одинаковое сопротивление, поэтому момент делится по полуосям равномерно. Сателлиты в этом случае вращаются лишь с корпусом, а относительно своих осей они неподвижны.

При вхождении в поворот, колесо, движущееся по внутренней стороне, испытывает повышенное сопротивление, по сравнению с внешним. Поскольку жесткой связи между ними нет, то из-за возникшего сопротивления внутреннее колесо замедляется и возникает разница в угловых скоростях на полуосях. Это приводит к тому, что сателлиты начинают крутиться на осях, передавая больший момент на полуось колеса, движущегося по внешней стороне. То есть, благодаря дифференциалу замедление одного колеса приводит к ускорению второго.

Но в функционировании дифференциала есть один существенный недостаток – при потере сопротивления на одном колесе узел весь крутящий момент подаст на него. В результате, при вывешивании одного из ведущих колес или его попадании на скользкий участок, все вращение пойдет на него, второе же колесо остановиться – автомобиль окажется обездвиженным. Для борьбы с этим негативным качеством используются блокировки, которые предотвращают подачу всего крутящего момента только на одну полуось.

Дифференциал «Торсен»

Можно сказать, что данный дифференциал — это слияние двух английских слов: torque и sensing. Первое переводится как крутящий момент, а второе означает чувствительный к крутящему моменту. В корпусе сателлиты располагаются в плоскости, перпендикулярной к его оси. Между собой их объединяет прямозубое зацепление, в то время как с полуосевыми шестернями они соединены посредством червячной передачи.

При вхождении в поворот полуосевая шестерня, которая связана с отстающим колесом, приводит во вращение сателлит, а он уже передает вращение на другой сателлит шестерню полуоси. Благодаря такой жесткой кинематической связи колеса автомобиля вращаются с разной угловой скоростью.

При необходимости осуществляется блокировка механизма. Делается это за счет силы трения, которая возникает в червячной передаче из-за разности моментов на колесах. К сожалению, и у этой конструкции есть недостатки. Механизм довольно сложен в производстве и ремонте.

Активный дифференциал

Все перечисленные виды дифференциалов работают полностью самостоятельно и вполне справляются с поставленной задачей. Но конструкторам показалось этого мало, поэтому ими был придуман и создан так называемый активный дифференциал.

В обычных узлах распределение вращения делается пропорционально. То есть, замедление одного колеса приводит к пропорциональному возрастанию вращения на втором. Активный же дифференциал позволяет подкорректировать эти пропорции.

Суть его такова – если при прохождении поворота на наружном колесе сделать скорость вращения больше, чем это обеспечивает дифференциал, то возникает эффект подруливания. За счет этого колесо, идущее по внешнему радиусу, «доворачивает» авто, позволяя ему лучше войти в поворот.

А реализовано это путем установки дополнительных планетарных редукторов на полуоси. Причем эти редукторы срабатывают только в определенные моменты, и для этого дополнительные узлы оснастили муфтами с электроприводом.

Принцип работы активного дифференциала

Суть работы активного дифференциала такова – при вхождении в поворот, на полуоси внешнего колеса срабатывает муфта, включая редуктор. Дополнительная передача обеспечивает повышение скорости вращения полуоси, а соответственно и колеса, и оно начинает «подруливать».

Как видно дифференциалы очень разнообразны, и автопроизводители не останавливаются на достигнутом. От модели к модели повышаются их возможности и пределы, скорость работы постоянно возрастает. В конечном счете это может отразиться на надежности в любую из сторон, но безусловно наш комфорт и безопасность возрастает.

Этапы корректировки

1. После того как расстояние скорректировано, необходимо проверить люфт на оси. Для этого крепится указатель на штатив, упирается щуп в торец ведомой шестерёнки. Производится замер люфта, а деталь покачивается по направлению оси.
2. Гайкой для регулировки, которая находится на противоположной грани от ведомой шестерёнки, выставляется люфт на оси от 0,055 до 0,035 мм.
3. Затем поджимается гайка и выставляется предварительный натяг: 0,1 мм, если пробег подшипников не более 10 тыс. км; 0,05 мм – если больше 10 тыс. км. Поворот гайки на один паз равен “сжатию” подшипника на 0,03 мм.
4. После проведения корректировки нужно затянуть болты на колпаке подшипников и установить стопорные пластины. Ещё раз проверяется боковое расстояние.

Принцип действия

Давайте посмотрим, как работает дифференциал “Торсен”. Рассмотрим это на примере межколесного узла. Когда пара ведущих колес двигается прямолинейно, то они оба сталкиваются с одинаковым сопротивлением. Поэтому механизм распределяет крутящий момент равномерно между обеими колесами. При движении прямо сателлиты не задействованы, и усилие передается непосредственно от чашки к полуосевым шестерням.

Когда машина входит в поворот, то внутреннее колесо испытывает большее сопротивление и скорость его снижается. Червячная пара внутреннего колеса начинает работать. Шестеренка полуоси вращает сателлитную шестерню. Последняя передает крутящий момент ко второй шестерне полуоси. Тем самым увеличивается усилие на внешнем колесе. Так как разница крутящего момента на двух сторонах невелика, то трение во второй червяной паре тоже невысокое. В данном случае самоблокировки не произойдет. Вот на этом и основан принцип дифференциала “Торсен”.

Смотреть галерею

Когда же одно из ведущих колес автомобиля находится на скользком участке, то его сопротивление снижается. Крутящий момент стремится именно к этому колесу. Полуось раскручивает шестерню сателлита, а она передает крутящий момент ко второму сателлиту. В этом случае будет самоторможение. Шестерня сателлита не способна выступать ведущим элементом и не может вращать полуосевую шестеренку из-за определенных особенностей червячных передач. Поэтому червячная пара заклинивает. А при заклинивании она затормозит вращение второй пары, и вращательный момент на каждой из полуосей выровняется.

Самоблокирующийся дифференциал (Limited-slip Differential). Дифференциал повышенного трения.

Как он работает.

Самоблокирующийся дифференциал совмещает в себе две концепции,- свободную и блокируемую системы дифференциалов. Он способен функционировать большую часть времени как обычный дифференциал, а в нужный момент автоматически блокироваться, т.е. в тот момент, когда происходит проскальзывание одного из колес. Блокировка достигается за счет вязкостной муфты, или фрикционной муфты, или за счет сложной системы гидророторного типа. В военных автомобилях ставятся зубчатые или кулачковые самоблокирующиеся дифференциалы.

Недостатки.

Чисто механические дифференциалы повышенного трения являются реактивными. То есть, они не блокируются пока не произошла пробуксовка колеса.

На каких автомобилях его можно обнаружить.

Nissan 370Z  со Sport пакетом (с вискомуфтой),  Mazda MX-5 Miata  (clutch-type),  Scion FR-S/Subaru BRZ  (helical gears).
