Что такое переменный конденсатор

Генераторы с компаундным возбуждением и компенсирующей ёмкостью

Наиболее простым по технической реализации является бесщёточный генератор с компаундным возбуждением и компенсирующей ёмкостью, подключенной к дополнительной обмотке. Такой генератор представляет собой явнополюсную синхронную машину с обмоткой возбуждения в роторе.

Обмотка возбуждения разбита на две секции, концы каждой из которых замкнуты через диод. Таким образом, индуцированный ток в обмотке возбуждения может протекать только в одном направлении, создавая постоянное магнитное поле.

Статор имеет две обмотки: основную и дополнительную. К основной обмотке подключается нагрузка. К дополнительной обмотке подключается компенсирующий конденсатор. Основная обмотка занимает 2/3 пазов статора, а дополнительная 1/3 пазов.

Работает генератор следующим образом. При начале вращения ротора тока в обмотках нет. Однако магнитопроводы статора и ротора имеют остаточную намагниченность. За счёт последней в обмотках начинает индуцироваться ток. Так как за счёт диодов ток в обмотке ротора может протекать только в одном направлении, магнитопровод ротора начинает намагничиваться. При этом вращающееся магнитное поле, создаваемое ротором, индуцирует в обмотках статора электродвижущую силу. Поскольку дополнительная обмотка статора нагружена на конденсатор, через неё начинает протекать переменный ток. Этот переменный ток создаёт переменное, но не вращающееся магнитное поле статора, которое индуцирует электродвижущую силу в обмотке ротора. Под действием этой электродвижущей силы в обмотке ротора возникает ток, который выпрямляется диодами и ещё сильнее намагничивает ротор. Это в свою очередь вызывает увеличение электродвижущей силы и тока в обмотках статора, что в свою очередь ещё сильнее намагничивает ротор. Процесс возбуждения развивается лавинообразно до входа магнитопроводов статора и ротора в режим насыщения. В основной обмотке статора возникает электродвижущая сила номинальной величины. Генератор готов к подключению нагрузки.

При подключении нагрузки к основной обмотке в ней появляется ток, который создает своё магнитное поле. Если бы возбуждение генератора осталось на прежнем уровне, то напряжение на его выходных зажимах снизилось бы по двум причинам: падение напряжения на внутреннем сопротивлении и смещение магнитного поля относительно оси обмотки статора. Однако обмотки статора расположены таким образом, что их магнитные оси повернуты на 90 градусов. За счёт этого происходит поворот магнитного поля ротора в направлении основной обмотки, что увеличивает ЭДС индукции в ней. Чем больше ток основной обмотки — тем больше поворот магнитного поля ротора. Таким образом происходит стабилизация выходного напряжения генератора. Такой способ регулирования называется компаундным.

Генератор с компаундным возбуждением прост по конструкции, обладает малым весом и стоимостью, что обусловило его широкое применение в переносных бензиноэлектрических агрегатах («бензиновые электростанции»). В то же время этому типу генераторов присущ ряд недостатков, а именно:

• генератор может быть только однофазным;
• в случае подключения к генератору нагрузки с нелинейным характером сопротивления (например, нагреватель, включенный через диод) процесс компаундирования нарушается — напряжение на выходе генератора может оказаться сильно завышенным.
• коэффициент полезного действия генератора относительно невысок, так как существенная часть энергии переменного магнитного поля теряется на перемагничивание магнитопроводов, работающих в режиме близком к насыщению.

Как проверить ротор генератора мультиметром

Неисправный ротор автомобильного генератора прежде всего вызывает исчезновение зарядного тока и разрядку аккумулятора. На это указывает лампочка разрядки батареи, расположенная на щитке приборов. Положение стрелки вольтметра находится возле красной зоны или в самой зоне. В связи с этим возникает необходимость проверить якорь генератора мультиметром.

При проверке напряжения мультиметром при работающем двигателе, его показатели на выводах батареи будут меньше, чем необходимые 13,6 вольт. С целью получения более точных результатов, рекомендуется заранее проверить зарядку аккумулятора от генератора мультиметром.

Основными неисправностями ротора считаются короткое замыкание обмоток и разрыв выводов между обмоткой возбуждения и контактными кольцами. Для проверки не обязательно снимать генератор с двигателя и вынимать из него ротор. Достаточно снять реле-регулятор напряжения и через образовавшееся окно выполнить все необходимые действия.

Для того чтобы проверить наличие замыкания на массу обмоток возбуждения ротора, нужно установить мультиметр в режим омметра и прижать поочередно плюсовой щуп к контактным кольцам. Минусовой щуп прижимается к массе – корпусу генератора. Если показатель сопротивления стремится к бесконечности, значит ротор исправен и замыкание на массу отсутствует. После этого следует проверить обмотку генератора мультиметром на обрыв. Мультиметр также выставляется в режим омметра, плюсовой щуп прикладывается к одному контактному кольцу, а минусовой – к другому. Показатель сопротивления от 5 до 10 Ом свидетельствует об исправности обмотки возбуждения. В большинстве случаев неисправный ротор подлежит замене.

Однако не все элементы могут быть проверены путем тестирования. Например, проверить щетки генератора мультиметром не представляется возможным. Данная процедура предполагает визуальную диагностику, после того как будет произведено снятие щеточного аппарата. При необходимости может быть снят и регулятор напряжения. Как правило у щеток наблюдается равномерный износ. В нормальном состоянии длина щеток – 8-10 мм. Если же этот показатель менее 4,5 мм, то щетки подлежат обязательной замене. Одновременно вычищается угольная пыль, образовавшаяся в результате трения щеток о роторные кольца.

При выполнении диагностики генератора, неисправность ротора допускается в последнюю очередь. Прежде всего проверяются другие элементы, которые с большей вероятностью могут стать причиной нарушений работы устройства. Низкое напряжение, горящая лампочка на панели приборов и другие симптомы могут случиться в случае выхода из строя диодного моста или реле-регулятора. Сначала проверяются они, а уже потом и сам ротор.

Как проверить конденсатор на исправность

Система зажигания мотора является одной из важнейших в автомобиле. Благодаря ее использованию машина заводится и начинает движение. В России остается еще множество машин оснащенных контактной системой зажигания, одним из элементов которой является конденсатор. Как проверить конденсатор на исправность? Он, как правило, не ломается, однако любой владелец авто должен быть всегда готовым к этому.

Вы может без труда проверить и заменить конденсатор, находясь в дороге.

Как проверить конденсатор на исправность

Для проверки конденсатора на исправность вам нужен омметр, переносная лампочка и заводная ручка. Воспользуйтесь омметром. Один из выводов конденсатора надо соединить с корпусом для разрядки. Одним щупом омметра соединитесь с наконечником провода, другим с корпусом (прибор должен быть в режиме верхнего предела измерений).

Если конденсатор исправен, начнется резкое отклонение к «0», далее он плавно вернется к «бесконечности». Если изменить полярность, стрелка отклонится к «0» больше. В случае неисправного конденсатора его надо заменить. Затем надо отсоединить провод катушки зажигания и конденсатора от зажима прерывателя. С помощью переносной лампы, выполните проверку, пробивает ли конденсатор на корпус машины. Ее надо соединить с зажимом прерывателя и включить зажигание.

Как проверить конденсатор на исправность — неисправным считается конденсатор, если лампа начинает загораться. Она применяется, чтобы уменьшилось горение контактов прерывателя и выросли показатели вторичного напряжения Конденсатор подключен параллельно ему.

Когда размыкаются контакты, при минимальном значении зазора начинает проскакивать искра, приводя к накоплению заряда. Все системы зажигания имеют свои конденсаторы. Он обладает емкостью составляющей примерно 0,17—0,35 мкФ. Контактная система ВАЗ это значение соответствует 0,2—0,25 мкФ. Если емкость конденсатора отклоняется, уменьшается вторичное напряжение. Во время зарядки/разрядки конденсатора его значение не превышает пяти кВ. Провод черного цвета идущего от конденсатора к катушке зажигания и зажиме прерывателя, надо отсоединить от прерывателя и включить зажигание. После ими надо прикоснуться друг к другу. Если появиться разрядная искра конденсатор неисправен. Другой метод, как проверить конденсатор на исправность, заключается в зарядке конденсатора катушки зажигания током большого напряжения, с последующей разрядкой на корпус. При появлении разрядной искры с различимым щелчком между массой и конденсаторным проводом, он является исправным. При отсутствии искры конденсатор является пробитым.

Произведите отключение конденсатора. Воспользуйтесь заводной ручкой для проворота коленвала ДВС. С распределителя зажигания снимите крышку, затем включите зажигание. Основной признак того что конденсатор неисправен является наличие сильного искрения на контактах от прерывателя в этот период времени.

Когда появляется слишком слабая искра между корпусом и главным проводом высокого напряжения или имеется сильное искрение на контактах прерывателя, означает неисправность конденсатора и его следует заменить.

Какие характеристики учитывают при выборе

Установка конденсатора должна быть сделана строго по соответствующим правилам. Его выбор производится на основе следующей информации:

• Тип двигателя (однофазный или трёхфазный) и способ соединения обмоток (треугольником или звездой).
• Используемая сеть электропитания. В бытовых условиях чаще всего можно встретить 220 в. Также используется напряжение питания 380 в при условии, что сеть трёхфазная. Последний вариант часто применяется в промышленных условиях.
• Мощность двигателя.
• Коэффициент мощности в большинстве случаев равен 0,9.
• Коэффициент полезного действия электродвигателя.

Эти данные можно получить из инструкции по эксплуатации электродвигателя. Данные электросети должны быть доступны из других источников. Для вычислений можно воспользоваться онлайн калькулятором или сделать расчёты самостоятельно.

Существуют дополнительные параметры, которые также необходимо принять во внимание:

• Допустимое отклонение от расчётного значения.
• Температурный диапазон, в котором должно происходить работа детали. Для некоторых разновидностей выход за его пределы может привести к поломке.
• Уровень сопротивления используемого диэлектрика.
• Тангенс угла потерь.

Эти параметры не имеют решающего значения. Поэтому о них часто забывают. Однако, чем тщательнее подобран пусковой конденсатор, тем надёжнее и долговечнее будет происходить работа мотора.

Дополнительно нужно обратить внимание на размер и расположение детали. Обычно с увеличением ёмкости увеличиваются размеры детали

Иногда может быть выбор между марками различных производителей. Нужно выбирать те, которые выпускают более качественные и надёжные детали.

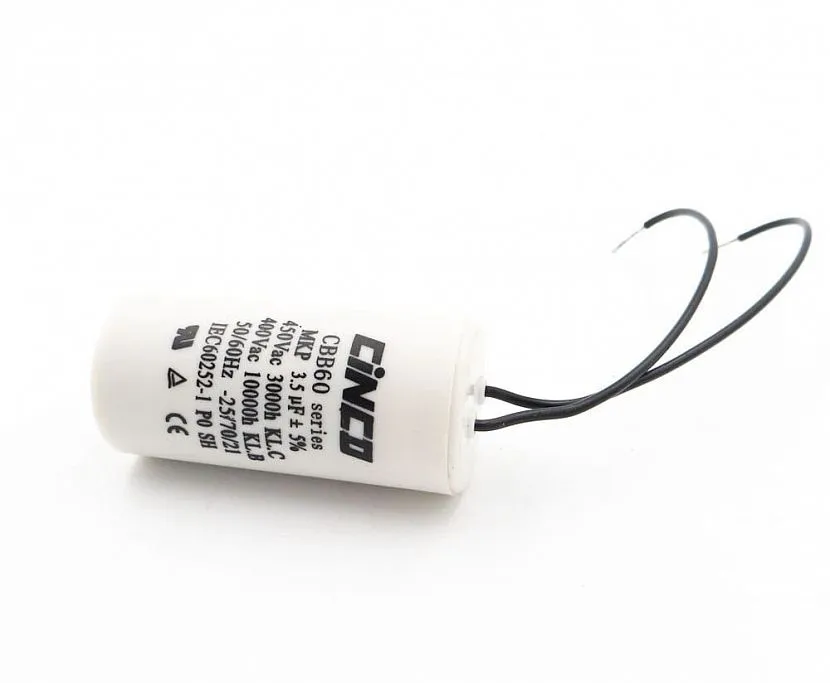

Пусковой конденсатор СВВ-60Источник aliradar.com
