Почему и как это работает
Клапана газораспределения, на которые мы акцентируем внимание в этой статье, выполняют роль распределения, попадания горючей смеси в цилиндры и отвода на глушитель выхлопных газов. И чем больше смеси может попасть в камеру сгорания, тем больше энергии от сжигания за один такт
Но кроме впуска топлива надо еще выпустить сгоревшие газы – этим занимаются клапана выпускной системы. Обычно с этим справляются 2 клапана (один впускной и один выпускной). Но гонщикам-инженерам из команды Пежо этого стало мало, и они предложили новую систему, где увеличили и впуск, и выпуск путем добавления еще по одному. Тем самым улучшается подача топлива и отвод сгоревших газов.
В чем же преимущество такого автомобиля? Конечно, именно такими двигателями оснащены машины с маркировкой «Спорт». Но резвость и мощность – не главные преимущества такой машины. Если упустить соревновательные и показательные поездки, то остается еще масса преимуществ.
Читать еще: Ауди 100 какой двигатель экономичнее
Более интенсивный разгон позволит быстрее перейти на экономную повышенную передачу, которая позволит сэкономить топливо. Диапазон такого двигателя расширен и поэтому ошибки в переключениях передач не так критичны. А лучшее сгорание топлива позволит не только экономить (экономия незначительна), но и уменьшить выхлоп в окружающую среду.
Однако есть и недостатки таких двигателей. В основном это касается стоимости обслуживания и большой вероятности поломки.
По простому правилу «меньше деталей, меньше ломается» конечно SOHC (SOHC – Single overhead cam-shafts) «одиночный распределительный вал» выигрывает у более сложного собрата. Поэтому эти два типа двигателя мирно идут вместе в своем развитии, один более мощный, а второй более надежный. Какое качество предпочитаете вы – это уже ваш выбор.
История такого расположения распределительных валов начинается с 1912 года, когда на заводе Пежо работала группа инженеров, которую называли «Банда четырех».
Это были известные конструкторы Эрне Анри, Жорж Буалло, Жюль Гу и Поль Цуккарелли.
Когда их Боиллот выиграл 1912 French Grand Prix на средней скорости 68,45 км/ч, это была победа не только в гонке, но и большой шаг в развитии техники.
Особенности
Добавка 16v означает, что количество цилиндров равно четырем, на каждый из которых приходится по 4 клапана. Это сделали для того, чтобы облегчить конструкцию клапанов еще больше. Поэтому автопроектировщики решили установить на каждый цилиндр именно по 4 штуки, а не по два. Такое строение позволяет облегчить клапаны и увеличить обороты в 1,5-1,6 раза. В этом случае пружины получают меньшую нагрузку.
Такая конструкция была придумана для того, чтобы через два впускных отверстия, имеющих небольшой диаметр, поступал больший объем рабочей жидкости, чем через одно. Кроме того, такое строение позволяет горючей смеси сгорать намного быстрее, а также увеличивает экономичность и коэффициент полезного действия всей моторной системы на двигателе DOHC 16V.

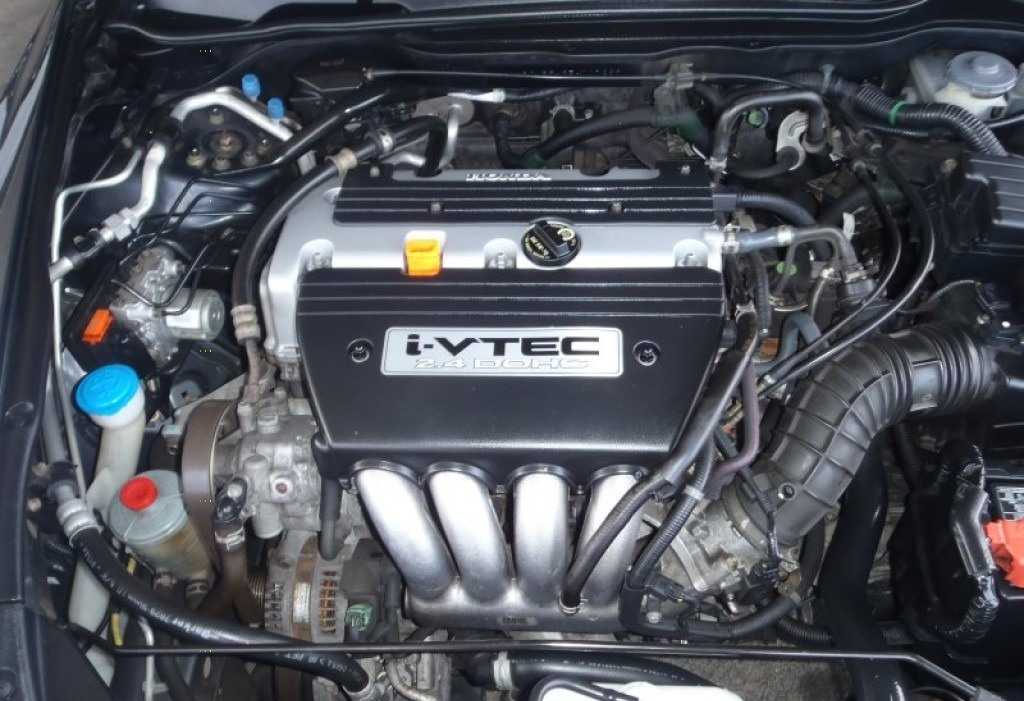

DOHC-двигатель – что это такое
Практически все водители, знакомые со строением системы внутреннего сгорания, представляют, как выглядит вал с кулачками, открывающийся во время вращения клапана. С помощью ДВС и фаз газораспределения происходит пуск/выпуск горючего. Раньше на автомобилях устанавливали систему SOHC (Single Over Head Camshaft), имеющую один распределительный вал.
Однако сейчас большинство транспортных средств переведены на моторы типа DOHC. Расшифровка аббревиатуры – Double Over Head Camshaft. Если перевести эти слова с английского, то станет понятно, что двигатель оборудован двумя распредвалами. В профессиональной среде известны также и другие сокращения: ДВРВ и ДОШЦ. Силовой агрегат DOHC снабжен парой распредвалов, которая находится в головке блока цилиндров. Из-за этого вал в таком моторе размещается сверху, над рядами выпускных и впускных клапанов. Они не имеют никаких переходных элементов, таких как коромысла, штанги или рокеры.
Особенности
Добавка 16v означает, что количество цилиндров равно четырем, на каждый из которых приходится по 4 клапана. Это сделали для того, чтобы облегчить конструкцию клапанов еще больше. Поэтому автопроектировщики решили установить на каждый цилиндр именно по 4 штуки, а не по два. Такое строение позволяет облегчить клапаны и увеличить обороты в 1,5-1,6 раза. В этом случае пружины получают меньшую нагрузку.
Такая конструкция была придумана для того, чтобы через два впускных отверстия, имеющих небольшой диаметр, поступал больший объем рабочей жидкости, чем через одно. Кроме того, такое строение позволяет горючей смеси сгорать намного быстрее, а также увеличивает экономичность и коэффициент полезного действия всей моторной системы на двигателе DOHC 16V.
Надежность, слабые места, ремонтопригодность двигателя Toyota 1NR-FE
Блок цилиндров вылит из алюминия и не ремонтопригоден, так как расстояние между цилиндрами 7 мм. Но и при использовании масла вязкостью 0W20, рекомендованного заводом изготовителем, необходимость в его замене или ремонте возникнет не скоро. Так как системы смазки и охлаждения сконструированы на высшем технологическом уровне. Система смазки не позволяет перегреть или испытывать маслоголодание.
Есть слабые стороны данных модификаций двигателей:
Среди владельцев Тойоты мало пользуется популярностью двигатель 1NR-FE, так он не очень тяговый и ставится только на модели с ручной коробкой передач. Но те, кто приобрел автомобиль с данным движком остаются им довольны.
Расшифровка маркировки двигателей
В начале индекса двигателя стоит цифра. Она служит для определения порядкового номера силового агрегата в серии. Очень часто меньшая цифра означает более ранний год разработки. В некоторых сериях чем больше цифра тем больше объем мотора.
После цифры идет буква. Она является самой главной в названии и определяет серию двигателей. Такие моторы схожи по конструкции, но могут отличаться годом разработки или рабочим объемом. При этом вся серия имеет общие достоинства и недостатки. Начиная с 1990 года серия указывается двумя буквами.
После серии идет тире. Далее следуют буквы. Они указывают на конструктивные особенности силового агрегата. Ознакомиться с расшифровкой суффиксов, указанных после тире можно в нижеприведенной таблице.
| Суффикс | Описание |
| A | Система изменения фаз газораспределения Valvematic |
| B | В двигателях до 2000 года указывает на наличие двух SU-карбюраторов. В силовых агрегатах после 2000 года B говорит о необходимости использования этанола в качестве горючего. |
| C | Дополнительная система контроля выбросов. На ранних моторах C указывает на наличие карбюратора |
| CI | Одноточечный впрыск топлива с электронным управлением. |
| D | До 1996 года означает наличие двух карбюраторов. С 1996 года D встречается у дизельных моторов. |
| E | Классический электронный впрыск горючего |
| F | Мотор имеет узкие экономичные фазы газораспределения |
| G | Двигатель идет с широкими производительными фазами газораспределения |
| H | ДВС имеет высокую степень сжатия. В случае турбины надув происходит с большим давлением. |
| I | Централизованный впрыск горючего |
| J | Autochoke |
| K | Силовой агрегат работает по циклу Аткинсона |
| L | Поперечное расположение мотора |
| M | Двигатель предназначен для рынка Флиппин |
| N | Силовой агрегат работает на метане |
| P | ДВС работает на сжиженном газе |
| R | ДВС имеет малую степень сжатия, что позволяет заправлять низкооктановое топливо |
| S | Вихревое смесеобразование |
| SE | Прямой впрыск |
| T | Мотор с турбонадувом |
| U | Каталитический нейтрализатор отвечает требованиям стандартов Японии |
| V | Мотор оборудован системой впрыска Common Rail Diesel Injection |
| X | Гибридный ДВС. |
| Z | Заряженная версия мотора, имеющая нагнетатель с механическим приводом |
4Y – две жизни последней генерации линейки Y
В 1985 году этот двигатель уже не был слишком современным и интересным. Карбюратор в базовой версии 2.2-литрового 4Y просто стал легендой, на сервисах в Японии его даже не брались ремонтировать, столь сложной была конструкция. Поэтому также появилась версия 4Y-EC. Мотор получил не только удачную систему впрыска EFI с меньшим количеством проблем, но и стал более приспособленным к экологическим требованиям.
Устанавливали движок на Hilux, а затем он получил вторую жизнь в Китае. По сей день используют разработку в таких целях:
- для разработки и модификации двигателей некоторых китайских производителей автомобилей;
- в качестве техники для коммерческого оснащения, в частности, для погрузчиков различного типа;
- для модификации и установки в качестве свапа на старые японские автомобили;
- в качестве донора для использования надежных запчастей блока цилиндров и ГБЦ для ремонта других движков;
- для разгона с помощью установки турбины и изменения характеристик с форсированием в два и более раза;
- для прочих целей в производстве авто, включая тесты, испытания и применения в качестве эталона.
Это интересно, так как мотор точно не является самым удачным. Но именно 4Y китайцы выбрали для подражания. Возможно, поэтому многие жалуются на надежность китайских силовых установок. Впрочем, у 4Y есть и свои преимущества. Найти контрактный мотор в России не проблематично, но их состояние далеко не всегда соответствует довольно высокой запрашиваемой стоимости.
Характеристики мотора 4a fe
7k Просмотров
- 1 Подробнее о двигателе
- 2 Технические характеристики
- 3 Плюсы и минусы мотора
- 4 Модели оснащавшиеся этим двигателем
Автомобильные двигатели серии А как, например, двигатель 4а fе по надежности нисколько не уступают моторам серии S. Встречаются же они едва ли не чаще. Это во многом объясняется настолько удачной конструкцией и компоновкой, что найти равных им по этим параметрам крайне сложно. Добавьте к этому высокую ремонтопригодность, и станет понятна их чрезвычайная «живучесть». Которая становится только больше из-за обилия на нашем рынке запчастей для вышеозначенных моторов. Устанавливались эти силовые агрегаты на автомобили классов C и D.
Регламент обслуживания 4E-FE
Техобслуживание двигателя 4E-FE достаточно простое — через каждые 10 тыс. км пробега рекомендуется проводить сервисную проверку. В этот период обязательна замена масла и фильтра. Если автомобиль эксплуатируется в тяжёлых условиях, и на двигатель падает много нагрузки, межсервисный интервал рекомендуется сократить до 8 тыс. км пробега.
Подробный регламент по обслуживанию приведён в таблице:
| Проверка | Замена/регулировка | |
| Масло | Каждые 500 км | Каждые 10 000 км |
| Охлаждающая жидкость | Каждые 500 км | Каждые 30 000 км |
| Масляный фильтр | Каждые 10 000 км | |
| Свечи зажигания | Периодически | Каждые 10 000 км |
| Ремни | Каждые 10 000 км | Каждые 20 000 км |
| Воздушный фильтр | Каждые 10 000 км | Каждые 20 000 км |
| Режим ХХ | Каждые 20 000 км | |
| Клапаны ГРМ | Каждые 40 000 км | Каждые 40 000 км |
| Топливный фильтр | Периодически | Каждые 80 000 км |
В регламенте обслуживания написано о том, какое масло подходит для двигателя 4E-FE. Производитель рекомендует лить всесезонное масло с вязкостью по SAE:
- летом 15W/40, 10W/30, 10W/40 или 20W/50;
- зимой 5W/40, 10W/40.
Недостатки, поломки и проблемы двигателя 4Е-ФЕ
Этот агрегат очень быстро перегревается, прокладку ГБЦ тут пробивает довольно часто. Еще от высоких температур дубеют и текут сальники. Следите за системой охлаждения.
В этот мотор левый бензин лить не рекомендуется иначе забьются топливные форсунки, покроется нагаром дроссель и клапан холостого хода, а мотор начнет сильно хандрить.
По мануалу ремень ГРМ рассчитан на 100 000 км, но нередко он растягивается и раньше. Плюсом можно считать то, что при его перескоке и обрыве чаще всего не гнет клапана.
Как любой старый мотор, он регулярно беспокоит по мелочам: встречаются течи масла, сбои в работе компонентов системы зажигания и некоторых датчиков типа лямбда-зонд. Из-за отсутствия гидрокомпенсаторов клапана нуждаются в периодической регулировке.
Производитель заявил ресурс двигателя 220 000 км, но при уходе он пройдет 300 000 км.
Что такое вальвематик, его назначение и принцип действия
Технология Valvematic – это уникальная разработка от компании Toyota. Механизм применяется в двигателях внутреннего сгорания на бензиновом топливе. Система позволяет увеличить мощность мотора, сократить количество выбрасываемого в атмосферу углекислого газа и снизить потребление горючего.
Вальвематик входит в структуру технологии VVT–i, созданной в корпорации Toyota. Изобретение подразумевает регулирование фаз газораспределения в обоих видах клапанов – впускных и выпускных.
Умная разработка контролирует уровень подъёма клапана и максимально эффективно распределяет количество всасываемого воздуха. Такая точная работа позволяет максимально эргономично распоряжаться поступающими веществами и контролировать уровень смеси, что, в свою очередь, повышает мощность и снижает расход горючего.
Впускные и выпускные клапаны отделов цилиндров открываются нажатием на них через гидрокомпенсаторы («коромысла», как их ещё называют автомеханики) кулачков распределительных валов. В зависимости от нагрузки устройство постоянно изменяет длину хода клапана, что и позволяет производить нужную дозировку горючей смеси.
Механизм Валвематик располагается позади блока цилиндров. Устройство состоит из винтового механизма, который производит регулировку расстояний между клапанами и посадочными сёдлами. Инженерам удалось разместить агрегат в двигателе таким образом, чтобы не пришлось увеличивать его размеры.
Vvti toyota что это или как работает газораспределение VVT-i?
Система VVT-i Toyota что это такое и для чего, мы поняли. Время углубиться в её внутренности.
Главные элементы этого инженерного шедевра:
- муфта VVT-i;
- электромагнитный клапан (OCV — Oil Control Valve);
- блок управления.
Алгоритм работы всей этой конструкции прост. Муфта, представляющая собой шкив с полостями внутри и ротором, закреплённым на распредвале, заполняется маслом под давлением.
Полостей несколько, и за это наполнение отвечает VVT-i клапан (OCV), действующий по командам блока управления.
Под напором масла ротор вместе с валом может поворачиваться на определённый угол, а вал уже, в свою очередь, определяет, когда подниматься и опускаться клапанам.
В стартовом положении позиция распредвала впускных клапанов обеспечивает максимальную тягу на низких оборотах мотора.
С повышением частоты вращения , система поворачивает распредвал таким образом, чтобы клапаны открывались раньше и закрывались позже – это помогает увеличить отдачу на высоких оборотах.
Как видим, технология VVT-i, принцип работы которой рассмотрели, довольно проста, но, тем не менее, эффективна.
Детали механизма газораспределения
Распределительный вал обеспечивает своевременное открытие и закрытие клапанов. Изготовляют его из стали или чугуна . Для упрощения установки вала диаметры опорных шеек последовательно уменьшаются, начиная с передней шейки. Распределительный вал получает вращение от коленчатого вала .
В четырехтактных двигателях рабочий цикл происходит за два оборота коленчатого вала. За этот период впускные и выпускные клапаны каждого цилиндра должны открыться 1 раз, следовательно, распределительный вал должен повернуться на один оборот. Таким образом, распределительный вал должен вращаться в 2 раза медленнее коленчатого вала . Поэтому шестерня распределительного вала имеет в 2 раза больше зубьев, чем шестерня коленчатого вала.
Толкатели 2 (см. рисунок “Верхнеклапанный механизм тип OHV”) перемещаются в направляющих отверстиях, выполненных в блоке цилиндров (тип OHV). Внутри толкатели имеют сферические углубления для установки штанг.
Штанги 3 (см. рисунок “Верхнеклапанный механизм тип OHV”) передают усилие от толкателей к коромыслам. Их изготовляют из дюралюминиевого прутка, на концы напрессовывают стальные наконечники. С одной стороны штанга упирается в толкатель, с другой – в регулировочный болт коромысла.
Коромысло 3 (см. рисунок “Тип привода клапанов коромыслами”) передает усилие от штанги к клапану. Изготовляют коромысла из стали. Плечи коромысла неодинаковы — плечо со стороны клапана длиннее. Этим уменьшается высота подъема толкателя и штанги, В короткое плечо коромысла ввертывается винт для регулировки теплового зазора.
Гидрокомпенсатор – выполняет функции толкателя, поддерживая оптимальный тепловой зазор в клапанном механизме, за счет давления масла . Устанавливается в тело головки блока цилиндров.
Клапаны открывают и закрывают впускные и выпускные каналы. Клапан состоит из тарельчатой плоской головки и стержня. Для улучшения наполнения цилиндров топливной смесью диаметр головки впускного клапана делают больше , чем выпускного клапана. Седла клапанов в целях упрощения их замены изготовляют вставными. Материалом для седел служит жаростойкий чугун. Седла запрессовывают в выточки головки цилиндров.
Рабочая поверхность клапана (фаска) имеет угол 45°, Ее тщательно обрабатывают и притирают к седлу.
Стержень клапана 3 имеет выточку, в которую вставляют сухарики 8 , для крепления упорной шайбы 7, пружины 5 клапана. Сухарики плотно охватывает коническая втулка. Нижний конец пружины опирается на шайбу. На стержень впускного клапана установлен маслоотражательный колпачок 6 , из маслостойкой резины. Этим предотвращается подсос масла через зазор между направляющей втулкой 9 и стержнем впускного клапана.
Для плотного закрытия клапана между его стержнем и носком коромысла предусмотрен тепловой зазор (А) . При малом зазоре и нагреве двигателя могут произойти неплотная посадка клапана на седло, в результате чего будет утечка газов и обгорание рабочей поверхности клапана, при увеличенном зазоре — неполное открытие клапанов, ухудшение наполнения и очистки цилиндров, повышение ударной нагрузки на сопряженные детали клапанного механизма, приводящие к их ускоренному износу.
Натяжение цепи 4 ( см. рисунок “Цепной привод распредвала”) осуществляется башмаком 6, на который действует пружина штока натяжителя. Для гашения колебаний цепи предусмотрен успокоитель 2 ( см. рисунок “Цепной привод распредвала”).
Надежность, слабые места, ремонтопригодность двигателя Toyota 1NR-FE
Блок цилиндров вылит из алюминия и не ремонтопригоден, так как расстояние между цилиндрами 7 мм. Но и при использовании масла вязкостью 0W20, рекомендованного заводом изготовителем, необходимость в его замене или ремонте возникнет не скоро. Так как системы смазки и охлаждения сконструированы на высшем технологическом уровне. Система смазки не позволяет перегреть или испытывать маслоголодание.
Есть слабые стороны данных модификаций двигателей:
Среди владельцев Тойоты мало пользуется популярностью двигатель 1NR-FE, так он не очень тяговый и ставится только на модели с ручной коробкой передач. Но те, кто приобрел автомобиль с данным движком остаются им довольны.

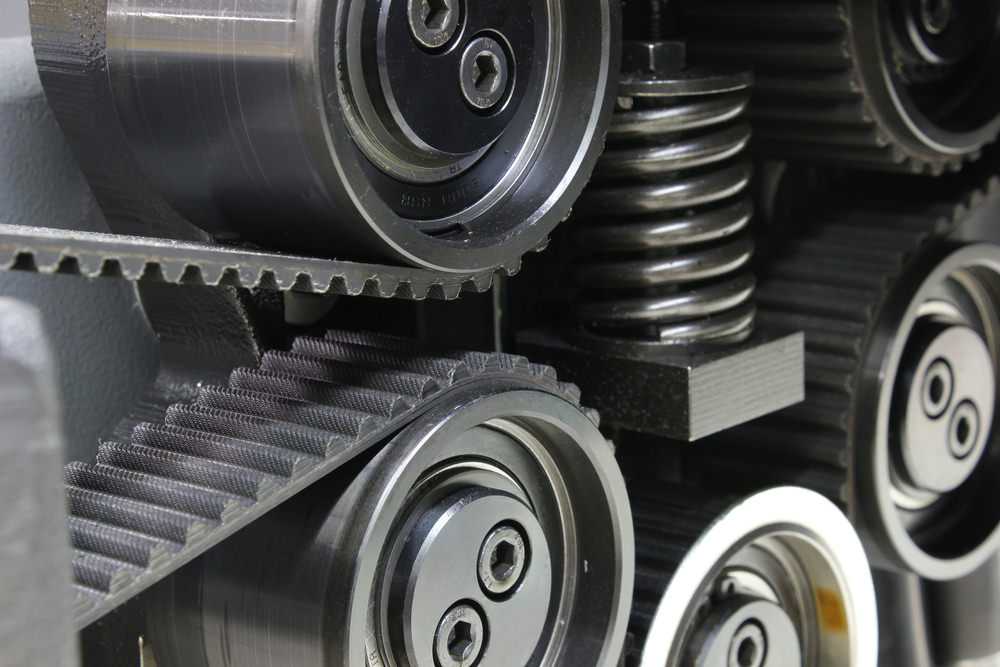

Принцип работы
Для того чтобы была обеспечена правильная работа двух распределительных валов, использовали специальный зубчатый ремень — это такое же устройство с набором шестеренок или цепь. Из этих 2 способов привода ремень считается более экономичным, поэтому его выбирает большинство автовладельцев. Он обладает рядом преимуществ:
- работает тихо;
- не обязательно постоянно его смазывать;
- стоит недорого.
Среди недостатков ременного привода самым главным считается то, что при обрыве он может натолкнуться на поршень. Из-за этого оба элемента разлетаются и могут существенно повредить гильзу и блок цилиндра. В этом случае не получится отделаться мелким ремонтом, поэтому специалисты рекомендуют проверять состояние детали регулярно.
Если в качестве привода использована цепь, то она издает гораздо больше шума, но будет намного надежнее. Минус этого устройства – растяжение со временем. Чтобы устранить этот недостаток, следует приобрести специальные механизмы, которые выполняют автоматическое натяжение цепи. Также понадобится установить герметичный картер для полноценной смазки.
Головка блока цилиндров, блок цилиндров, 4A-FЕ, 5A-FE, 7A-FE
Снятие и установка головки блока цилиндров (двигатели серии А). 1 — насос гидроусилителя рулевого управления, 2 — распределитель (4A-FE) или объединенный узел зажигания (5A-FE. 7A-FE), 3 — крышка воздушного фильтра с воздуховодом, 4 — крышка №1 подшипника распределительного вала, 5 — крышка №2 подшипника распределительного вала, 6 — крышка №3 подшипника распределительного вала, 7 — распределительный вал №1 (впускных клапанов), 8 — распределительный вал №2 (выпускных клапанов), 9 — шкив распределительного вала, 10 — сальник, 11 — масляный щуп, 12 — направляющая масляного щупа, 13 — шланг перепуска воздуха гидроусилителя рулевого управления, 14 — трос акселератора с кронштейном, 15 — трос управления клапаном-дросселем (АКПП), 16 — шланг возврата топлива, 17 — шайба, 18 — воздушный шланг (электропневмоклапана системы кондиционирования), 19 — воздушный шланг (усилителя тормозов), 20 — вакуумный шланг (датчика абсолютного давления во впускном коллекторе), 21 — кольцевое уплотнение, 22 — впускной патрубок охлаждающей жидкости №2, 23 — стойка впускного коллектора, 24 — регулировочная планка насоса гидроусилителя рулевого управления, 25 — прокладка, 26 — стойка коллектора, 27 — впускной шланг радиатора, 28 — выпускной шланг радиатора, 29 — шланг отопителя, 30 — входной топливный шланг, 31 — вакуумный шланг (аккумулятора паров топлива), 32 — разъем датчика положения коленчатого вала, 33 — приемная труба системы выпуска, 34 — прокладка головки блока цилиндров, 35 — выпускной коллектор, 36 — стойка коллектора, 37 — кронштейн, 38 — кронштейн приемной трубы системы выпуска.
Блок цилиндров, детали для разборки и сборки (двигатели серии А). 1 — компрессионные кольца, 2 — маслосъемное кольцо, 3 — поршень, 4 — поршневой палец, 5 — шатун, 6 — вкладыши шатунных подшипников, 7 — крышка шатуна, 8 — сальник, 9 — держатель заднего сальника, 10 — прокладка, 11 — блок цилиндров, 12 — кольцевое уплотнение, 13 — насос охлаждающей жидкости, 14 — правая опора двигателя, 15 — масляный насос, 16 — коленчатый вал, 17 — вкладыши коренных подшипников коленчатого вала, 18 — упорное полукольцо, 19 — крышка коренного подшипника, 20 — маслоприемник, 21 — масляный поддон, 22 — верхняя часть масляного поддона, 23 нижняя часть масляного поддона, 24 — маслоуспокоитель, 25 — сльвная пробка системы охлаждения;
Разборка и сборка головки блока цилиндров (серия А). 1 — крышка головки блока цилиндров, 2 — шайба, 3 — свеча зажигания, 4 — прокладка, 5 — регулировочная шайба, 6 — толкатель, 7 — сухари, 8 — тарелка пружины клапана,9 — пружина, 10 — маслосъемный колпачок, 11 — седло пружины, 12 — направляющая втулка клапана, 13 — клапан, 14 — крышка подшипника №1 распределительного вала, 15 — крышка подшипника распределительного вала, 16 — распределительный вал №1 (впускных клапанов), 17 — распределительный вал №2 (выпускных клапанов),18 — стопорное кольцо, 19 — волнистая пружина, 20 — вспомогательная шестерня, 21 — пружина, 22 — направляющая масляного щупа, 23 — кольцевое уплотнение, 24 — впускной патрубок охлаждающей жидкости, 25 — сегментная заглушка, 26 — шайба, 27 — крюк подъема двигателя, 28 — головка блока цилиндров, 29 — хомут, 30 — впускной шланг охлаждающей жидкости, 31 — кронштейн генератора, 32 — шкив распределительного вала, 33 — крышка №3 ремня привода ГРМ, 34 — шкив насоса охлаждающей жидкости, 35 — — крышка №2 ремня привода ГРМ, 36 — заглушка, 37 — шкив коленчатого вала, 38 — — крышка №1 ремня привода ГРМ, 39 — направляющая ремня привода ГРМ, 40 — зубчатый шкив коленчатого вала, 41 — пружина ролика-натяжителя, 42 — ролик-натяжитель, 43 — ремень привода ГРМ.

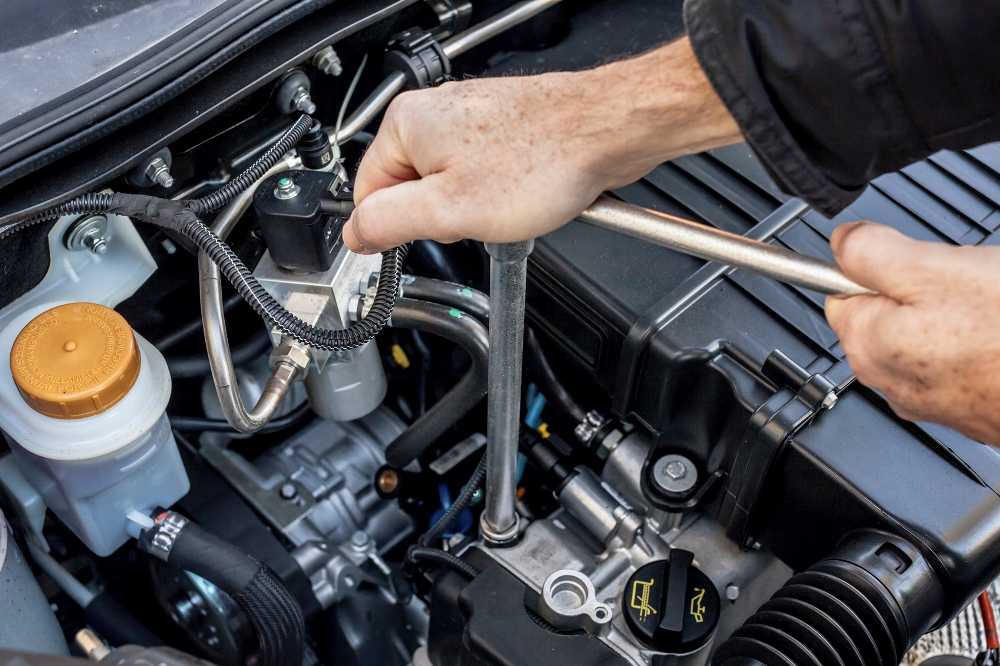

Техническое обслуживание
Если не принимать во внимание необходимость замены приводного ремня ГРМ (только в моторах G4GC) и регулярную регулировку зазоров клапанов ГРМ, то техническое обслуживание двигателей КИА сводится к периодичной замене расходных материалов (моторное масло и охлаждающая жидкость). Двигатель G4GC, также как двигатель G4FC, требует замены моторного масла не позже, чем через 15 000 км пробега. При этом производитель рекомендует при эксплуатации силовых агрегатов в тяжелых условиях выполнять эту процедуру после 7 500 км пройденного пути
При этом производитель рекомендует при эксплуатации силовых агрегатов в тяжелых условиях выполнять эту процедуру после 7 500 км пройденного пути
Двигатель G4GC, также как двигатель G4FC, требует замены моторного масла не позже, чем через 15 000 км пробега. При этом производитель рекомендует при эксплуатации силовых агрегатов в тяжелых условиях выполнять эту процедуру после 7 500 км пройденного пути.
Процесс замены моторного масла осуществляют на горячем моторе, причем одновременно с маслом необходимо заменить масляный, топливный и воздушный фильтры.
Объем масла, заливаемого в двигатель G4FС – 3.3 л; двигатель G4GC – 4 л.
Замена охлаждающей жидкости в двигателе автомобиля КИА Сид и др.
Основные признаки, подтверждающие необходимость замены охлаждающей жидкости – рыжий цвет антифриза, маслянистая пленка на его поверхности и другие отклонения от ее первоначального вида.
Производитель рекомендует использовать в качестве охлаждающей жидкости антифриз Hyundai/KIA 07100 – 00200. Он представляет собой хладагент высокого качества, который изготавливается по спецификации производителя силовых агрегатов во многих странах (в том числе и в России) и имеет соответствующий допуск Hyundai Motors.
Замену антифриза в автомобилях КИА осуществляют на холодных моторах. После окончания процедуры двигатель необходимо прогреть до рабочей температуры, после чего убедиться в отсутствии воздушных пробок и проверить уровень антифриза в расширительном бачке.
Объем охлаждающей жидкости, заливаемой в:
- мотор G4GC – 6,7…6,8 л;
- двигатель G4FC – 5,5…5,8 л.
Интересные факты
К 1962 году в конструкции винтовки Стоунер устранил имевшиеся недостатки, и большая партия была закуплена для войны во Вьетнаме. Результаты применения усовершенствованной М-16 «превзошли» все ожидания: оружие слишком часто не срабатывало, что стало причиной массовых потерь.
Для выяснения обстоятельств было организовано спецрасследование, в ходе которого выяснились ужасающие факты:
- Порох для оружия закупался некачественный.
- Детали, подлежащие хромированию, не обрабатывали хромом.
- Обязательные комплекты для чистики не поставлялись.
- Солдаты не знали, как собирать-разбирать оружие, просто потому, что их этому не учили.
Если принять во внимание условия повышенной влажности и особенности функционирования М-16 (образование нагара), то становится понятным, почему оружие не работало. Убитых солдат нередко обнаруживали рядом с разобранными винтовками
В руководстве по техэксплуатации, которое предназначалось для американских бойцов во Вьетнаме, содержится рекомендация чистить винтовку 3–5 раз в сутки.
Регламент обслуживания двс Toyota 4E-FE 1.3 l
Маслосервис
| Периодичность | каждые 10 000 км |
| Объем смазки в двс | 3.2 литра |
| Нужно для замены | около 2.8 литра |
| Какое масло | 5W-30, 5W-40 |
Газораспределительный механизм
| Тип привода ГРМ | ремень |
| Заявленный ресурс | 100 000 км |
| На практике | 80 тысяч км |
| При обрыве/перескоке | не гнет клапана |
Тепловые зазоры клапанов
| Регулировка | раз в 100 000 км |
| Принцип регулировки | подбор шайбы |
Замена расходников
| Воздушный фильтр | 40 тысяч км |
| Топливный фильтр | 40 тысяч км |
| Фильтр в баке | не меняется |
| Свечи зажигания | 20 тысяч км |
| Вспом. ремень | 60 тысяч км |
| Антифриз | 2 года или 40 тысяч км |
Какие нюансы возникают при замене ремня ГРМ в двигателе 4EFE
Регламент обслуживания двс Toyota 4E-FE 1.3 l
Маслосервис
| Периодичность | каждые 10 000 км |
| Объем смазки в двс | 3.2 литра |
| Нужно для замены | около 2.8 литра |
| Какое масло | 5W-30, 5W-40 |
Газораспределительный механизм
| Тип привода ГРМ | ремень |
| Заявленный ресурс | 100 000 км |
| На практике | 80 тысяч км |
| При обрыве/перескоке | не гнет клапана |
Тепловые зазоры клапанов
| Регулировка | раз в 100 000 км |
| Принцип регулировки | подбор шайбы |
Замена расходников
| Воздушный фильтр | 40 тысяч км |
| Топливный фильтр | 40 тысяч км |
| Фильтр в баке | не меняется |
| Свечи зажигания | 20 тысяч км |
| Вспом. ремень | 60 тысяч км |
| Антифриз | 2 года или 40 тысяч км |
Какие нюансы возникают при замене ремня ГРМ в двигателе 4EFE
Двигатели с распредвалом в головке цилиндровтип OHC и DOHC
Двигатели OHC и SOHC
Тип OHC – “OverHeadCamshaft”, а также SOHC – “Single OverHeadCamshaft” – двигатель с одним распредвалом и клапанами в головке цилиндров.
В зависимости от конфигурации привода клапанов различают двигатели с:
Приводом клапанов коромыслами – в этом случае, клапаны приводятся в движение коромыслами 3, расположенными на общей оси 1. Одной стороной коромысла упираются в кулачки распредвала 2, а другой воздействуют на торцевую часть стержня клапана. Рисунок 5. Тип привода клапанов коромыслами.
Приводом клапанов рычагами – при данной конструкции, распредвал 6, расположен над клапанами 2, и приводит их в действие посредством рычагов 4.
1 – головка цилиндров;
5 – корпус распредвала;
6 – распределительный вал;
7 – регулировочный болт;
А – тепловой зазор.
Приводом клапанов толкателями – простая и надежная схема, при которой распределительный вал при вращении воздействует непосредственно на толкатель клапана.
Двигатели DOHC
DOHC (Double Overhead Camshaft) – двигатель с двумя распределительными валами в головке блока цилиндров. При этом существуют разновидности этого механизма, отличающиеся количеством клапанов на цилиндр двигателя.
При данной конструкции каждый распредвал приводит в действие свой ряд клапанов (впускные или выпускные).
Десмодромная система газораспределения
В десмодромной схеме газораспределения, как правило, используются два распределительных вала (или один, но с кулачками сложной формы). Один распредвал перемещает клапаны вверх, второй – вниз. Пружины отсутствуют.
Коленчатый вал такого двигателя, может вращаться с очень высокой скоростью, по сравнению с двигателями схемы OHC, которые при оборотах свыше 9000об/мин. неминуемо выйдут из строя, так как скорости срабатывания клапанных пружин не будет хватать для того, чтобы отвести клапаны от удара о поршень до его прихода в верхнюю мертвую точку.
Десмодромный механизм очень дорог в изготовлении, поэтому он применялся на гоночных автомобилях, а ныне на мотоциклах.
Недостатки
Несмотря на большой список преимуществ, двигатель имеет ряд минусов. Самыми главными недостатками, по мнению автоэкспертов, признаны:
- Сложное устройство конструкции, которая регулирует блоки системы, отвечающей за распределение газа.
- Высокая стоимость запчастей, которые необходимы для ремонта мотора, вышедшего из строя.
Причем стоят дорого не только запчасти. Для того чтобы отремонтировать мотор, нужно будет обратиться к профессиональным мастерам, работа которых стоит тоже недешево. Кроме того, двигатель будет функционировать без перебоев только на качественном синтетическом масле, в противном случае может произойти поломка гидрокомпенсаторов.
