Предохранители и реле киа рио 4 и х-line (x): схема и расположение

Что такое предохранитель?

Поэтому отказ в работе любого из устройств, от подогрева сидений до кондиционера, может быть вызван только выходом его из строя. Простая замена небольшого элемента полностью восстановит штатную работу.

Нельзя однозначно ответить на вопрос, какие предохранители Hyundai Solaris

наиболее важны? Некоторые из них отвечают за периферийные и сервисные системы, некоторые – за работу основных систем, но нельзя допускать выхода из строя ни одного.

Регулярная проверка каждого и своевременная замена помогут избежать проблем. Иногда перегоревший предохранитель свидетельствует о наличии серьезных проблем с электропитанием, поэтому выход из строя нескольких подряд может стать причиной для проведения внеочередного техосмотра автомобиля.

Продаются предохранители блоками, по 10 штук, это удобно, их можно сразу приобретать в комплекте, который будет расходоваться длительное время.

Как расположены предохранители в блоке Hyundai Solaris

Solaris, седан, 2012 г.в., дв. 1,6. Пропал свет ходовых огней и ближний, при ручном включении, при исправных предохранителях и лампах, а нормальной схемы не нашёл. В разных источни.

Был уровень топлива на 260 км. После запуска двигателя на панели показало на 70 км неполная заправка и перелив топлива. Загорелась красная лампа отсутствия масла в двигателе. При в.

Блок под капотом

Расположен под панелью приборов со стороны водителя. Для доступа уберите защитную крышку.

Предохранители

Описание предохранителей

Есть чем дополнить материал — мы будем рады Ваши комментариям.

Sources:

https://razborov.net/hyundai/blok-predohraniteley-i-rele-hyundai-solaris.html https://avtorin.com/predohraniteli-soljaris-2/ https://chtocar.ru/servis-i-remont/servis-hyundai/hyundai-solaris/podrobnaya-instruktsiya-po-predohranitelyam-henday-solyaris.html https://etlib.ru/qa/shema-predohranitelej-hendaj-solyaris-37351 https://vsepredohraniteli.ru/hyundai/solaris1.html https://vsepredohraniteli.ru/hyundai/solaris2.html

Как вынуть предохранитель на киа сид

Несмотря на надежность такого автомобиля, как Kia Ceed, у него все равно может произойти поломка. И нередким явлением является перегрев предохранителей и реле в любом из представленных выше блоков. Если это произошло, рекомендуется своевременно обнаружить неисправность и обеспечить замену детали. В видео «замена предохранителей на киа рио» ,я показал где предохранители находятся,а с помощью чего не указ…

Данная статья подробнее рассмотрит такую немаловажную составляющую всех автомобилей, как блоки предохранителей, используемые в Киа Сид. Приношу извинения за качество съемки, исправлюсь. Видео о небольшой «неисправности» системы стеклоомывате…

Таким образом, Киа Сид – автомобиль, оборудованный тремя блоками предохранителей и реле, обеспечивающих бесперебойную работоспособность систем транспортного средства.

Блоки предохранителей в моторном отсеке Kia Ceed 1 поколения

Первая версия

Силовой блок подкапотного пространства Киа Сид 2007 спрятан под пластиковым кожухом. На его тыльной части находится схема предохранителей и реле, пластиковые клещи для их изъятия.

Далее представлена расшифровка (с указанием порядковых номеров) защищаемых плавкими вставками Kia Ceed 2011 электрических цепей:

  • ABS 2, 1 (1, 2) – антиблокировочная и стабилизационная система (20 и 40А);
  • B+1, B+2 (3, 24) – ЭБУ салонного оборудования (50А);
  • RR HTD (4) – подогрев внешних зеркал (40А);
  • BLOWER (5) – охлаждающий вентилятор радиатора мотора (40А);
  • C/FAN (6) – охлаждающий вентилятор радиатора кондиционера (40А);
  • H/LP WASHER (7) – омывающий комплекс оптики спереди (20А);
  • SPARE (8, 14, 15, 17) – не задействован (запасной);
  • ALTERNATOR (9) – генератор (125А);
  • MDPS (10) – ЭУР (80А);
  • FR FOG (11) – ПТФ спереди (15А);
  • A/CON (12) – кондиционер;
  • HAZARD (13) – световое оповещение аварийной остановки (15А);
  • F/PUMP (16) – насос подачи топлива (15А);
  • ECU 1, 2, 3 (18, 19, 20) – ЭБУ двигателя (20А);
  • INJ (21) – кондиционер, топливные форсунки (15А);
  • SNSR2, 1 (22, 34) – датчики;
  • HORN (23) – цепь подачи сигнала (15А);
  • ING2 (25) – выключатель зажигания, стартер (40А);
  • IGN1 (26) – выключатель зажигания (30А);
  • ECU (27) – основное реле (30А);
  • ABS (28) – антиблокировочный, стабилизационный программный комплекс, датчик ESP;
  • ECU2 (29) – зажигание;
  • B/UP (30) – лампочка заднего хода;
  • H/LP LO RH, LH (31, 32) – правый и левый ближний свет;
  • H/LP HI (33) – дальний свет (20А).

Релейная часть:

  • C/FAN 1, 2 – первая и вторая скорость охлаждающего вентилятора радиатора ДВС (R1, R2);
  • START – пусковое устройство (стартер) (R3);
  • F/PUMP – насос подачи топлива (R4);
  • A/CON – система кондиционирования (R5);
  • H/LP LO, HI – ближний, дальний свет (R6, R8);
  • HORN – сигнал (R7);
  • FOG LP – ПТФ сзади (R9);
  • WIPER – дворники (R10);
  • MAIN – основное реле (R11).

Вторая версия


Схема Вторая вариация блока предохранителей в моторном отсеке Киа Сид 2009 находится в том же месте, что и первая. Далее представлена расшифровка защитных элементов схемы для Kia Ceed 2010:

  • 1, 9 – основное реле;
  • 2, 16 – система кондиционирования;
  • 3, 18 – насос подачи топлива;
  • 4, 12, 17 – ЭБУ двигателя;
  • 5 – антиблокировочная, стабилизационная система;
  • 6 – фонарь заднего хода;
  • 7, 8, 10, 14, 29, 34, 36, 46 – не задействован;
  • 11, 13 – датчики;
  • 15 – кондиционер, топливные форсунки;
  • 19, 42 – вентилятор;
  • 20, 30 – реле дальнего, ближнего света;
  • 21 – сигнал;
  • 22, 26 – вторая и первая скорость охлаждающего вентилятора;
  • 23 – реле пускового устройства;
  • 24 – ПТФ сзади;
  • 25 – дворники;
  • 27, 28 – левый и правый ближний свет;
  • 31, 32 – антиблокировочная и стабилизационная система;
  • 33 – ПТФ спереди;
  • 35, 45 – ЭБУ салонного оборудования;
  • 37 – релейная часть с плавкой вставкой цепи включения сигнала;
  • 38 – ЭУР;
  • 39 – замок зажигания, пусковое устройство;
  • 40 – подогревательный комплекс наружных зеркал;
  • 41 – вентилятор кондиционера;
  • 43 – генератор;
  • 44 – замок зажигания.


Схема

Дополнительный блок для дизельных двигателей

На дизельных модификациях Киа Сид 2011 установлен дополнительный релейный блочок. Он находится в моторном отсеке со стороны правого крыла. Блочок состоит из следующих реле:

  • 12 – подогрева топливного фильтрующего элемента;
  • 13, 14, 15 – PTC 3, 2, 1;
  • 16 – свечей накала.

Где расположены предохранители в салоне и в капоте?

Блок предохранителей устройств салона находится в самом салоне автомобиля, на стороне водителя, слева от руля. Блок закрыт пластиковой крышкой, которая легко открывается рукой. Чтобы увидеть схему, необходимо открыть крышку отсека.

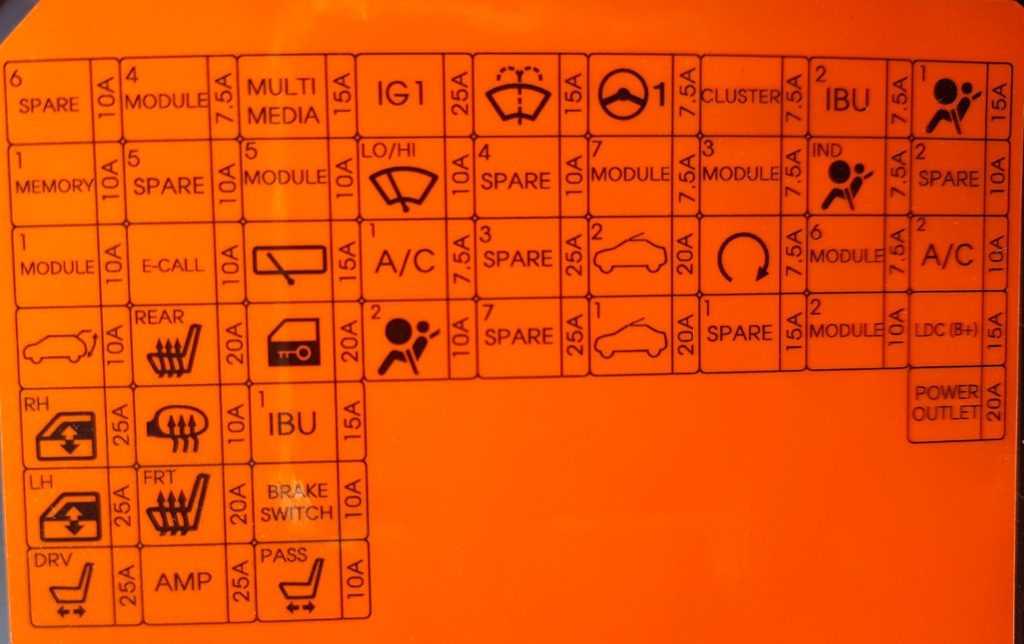

Схема представляет собой таблицу, в которой пиктограммами изображены устройства и даны указания по их номиналам, практически у всех сила тока равна 10-15 А. Для удобства они снабжены и буквенно-цифровыми обозначениями, которые помогут сориентироваться автовладельцу, определив соотношение между обозначением на схеме и расшифровкой, данной в технической документации.

Следует иметь в виду, что в желтом фиксаторе в середине блока установлено одновременно 2 предохранителя.

Так, под символом F2 скрывается защита системы работы электронного ключа, F5 управляет всем электрооборудованием кузова, F7 – кондиционером, F17 – обогревом передних сидений. На схеме будет отмечено его расположение на блоке.

Таким образом на блоке предохранитель подогрева сидений будет находиться в верхнем ряду, вторым справа. На самих предохранителях их номера не написаны, только номинал, ориентироваться придется по предлагаемой схеме. Красные имеют номинал в 10 А, синие – в 15 А, желтый (один) в 20 А и белые – в 25 А.

Помимо основных есть и дублирующие, запасные реле, они скрываются под номерами F3,13,36. Также в салоне расположены предохранители длительной стоянки, они имеют существенно больший размер и желтый цвет.

Электрика капота и багажника зависит от блока, который находится в моторном отсеке. Он представляет собой небольшой пластмассовый ящик, на крышке которого будет находиться схема расположения защитных устройств.

Она менее понятна, некоторые детали обозначены крупнее, некоторые – менее ярко. Номинал элементов колеблется от 10 до 125 А, соответственно, различны и размеры деталей.

Всего в блоке в капоте расположен 41 предохранитель, среди них:

  • F1 – управление электроусилителем рулевого колеса;
  • F3 – обогрев заднего стекла;
  • F7 – механизм работы дворников;
  • F9 – клапан подачи масла;
  • F13-14 – передние фары;
  • F28 – главное реле моторного отсека.

У моделей 2021 года есть и еще один небольшой блок, в котором расположены предохранители, отвечающие за обогрев дворников. Небольшая пластиковая коробочка находится левее центра капота.

Алгоритм проведения работ:

  • отсоединить минусовую клемму от аккумулятора, подождать не менее 10 минут;
  • освободить доступ к блоку, отжав две пластмассовые защелки;

снять черную пластмассовую крышку блока;

найти нужный элемент, сначала определив его местонахождение на схеме, а потом найти на блоке. Обнаружить перегоревший можно будет по расплавленной перемычке;

осторожно пинцетом извлечь деталь;

вставить взамен сгоревшей новую.

В штатной комплектации в блоке установлены предохранители с короткими контактами, но, если именно такой приобрести не удалось, его можно заменить на более популярную в продаже деталь с длинными контактами.

В моторном блоке могут выйти из строя и предохранители большего размера, они имеют, в зависимости от номинала, синий или белый цвет. Такой элемент легко извлекается пальцами – стоит только потянуть за пластмассовый корпус. Также руками ставится новый.

Заменяются этим же способом и вышедшие из строя реле

Важно, что одновременно с заменой необходимо установить причину неисправности, проверив все провода системы, за которую отвечает элемент

Все работы с блоком, расположенным в капоте, нужно проводить в гараже или при ясной погоде, дождевая вода, конечно, не повредит контактам, но лучше не рисковать.

Возможные неисправности с подогревом кресел

Устройство подогрева в неотклонимом порядке обладает предохранителем. На ВАЗ-2114 за размеренную работу обогрева отвечает два таких элемента. Один предохранитель находится в монтажном блоке (F16), другой размещается под приборной панелью.

Если вы заметили, что при включении обогрева контрольные лампы не загораются – проблема, скорее всего, кроется в предохранителях.

Проблемы с реле:

  1. Включение системы происходит в электромагнитном реле, которое располагается под приборной панелью.
  2. После срабатывания узла, проверьте мультиметром напряжение на 87-й клемме.
  3. Если срабатывание не происходит, тогда нужно омметром исследовать обмотку реле на выводах 86 и 87.
  4. Если проблема кроется в реле, его нужно заменить.

Еще одной проблемой может быть обыденное отсутствие питания. Чтобы проверить это, сделайте следующее:

  1. Необходимо проверить питание при выключенном питании на разъемах под креслами.
  2. Черный провод – масса автомобиля, второй – это питание, на котором должно быть 12 вольт.
  3. Омметром проверьте сопротивление обмоток нагревателей. Как показывает практика, проблема чаще всего кроется именно здесь. Обмотки обгорают или обрываются.

В зависимости от ситуации, проблему с подогревом сидений удается решить самостоятельно. Однако для этого необходимо разбирать кресла.

Подводя итог статьи, отметим, что мы рассмотрели далеко не все возможные причины, почему может не работать подогрев сидений. Но используя вышеизложенную информацию, вы будете знать, в каком направлении нужно двигаться, чтобы определить проблему.

Если у вас есть опыт в проведении подобного плана ремонта, тогда найти неисправность для вас не будет трудным делом. В ином случае мы рекомендуем обратиться к специалисту.

На нашем сайте действует специальное предложение. Вы можете получить бесплатную консультацию нашего корпоративного юриста, просто задав свой вопрос в форме ниже.

Товарищи, не работает подогрев водительского сиденья, что делать? искать проблему в предохранителе или где-нибудь еще. Сама кнопка горит, пассажирское работает на Ура. Ваз 2114 2011 года.

Привет пацаны. Не работает подогрев водительского сиденья. Кнопку нажимаю кнопка гарит что включено а сиденье не греет. Может кто сталкивался?

Предохранители в моторном отсеке Sportage 4

Блок предохранителей под капотом Киа Спортейдж четвертого поколения установлен прямо рядом с аккумулятором. Он состоит из следующих многофункциональных предохранителей:

  • МДПС 1, 2 — МДПС (100, 80А).
  • B + 1, +2, +3 — интеллектуальная распределительная коробка (60, 60, 50А).
  • FAN — реле вентилятора охлаждения радиатора (40А).
  • КРЫШКА БАГАЖНИКА — обогрев заднего стекла (40А).
  • IGNITION 1 — выключатель зажигания для классических систем, реле ДПМ для модификаций Kia Sportage 4 с электронным ключом (40А).
  • IGNITION 2 — стартер и выключатель зажигания для классических систем, реле ДПМ для модификаций Kia Sportage 4 с электронным ключом (30А).
  • Свеча накаливания — свечи (80А).
  • НАГРЕВАТЕЛЬ С PTC 1, 2, 3 — реле 6, 5, 4 (50А соответственно).

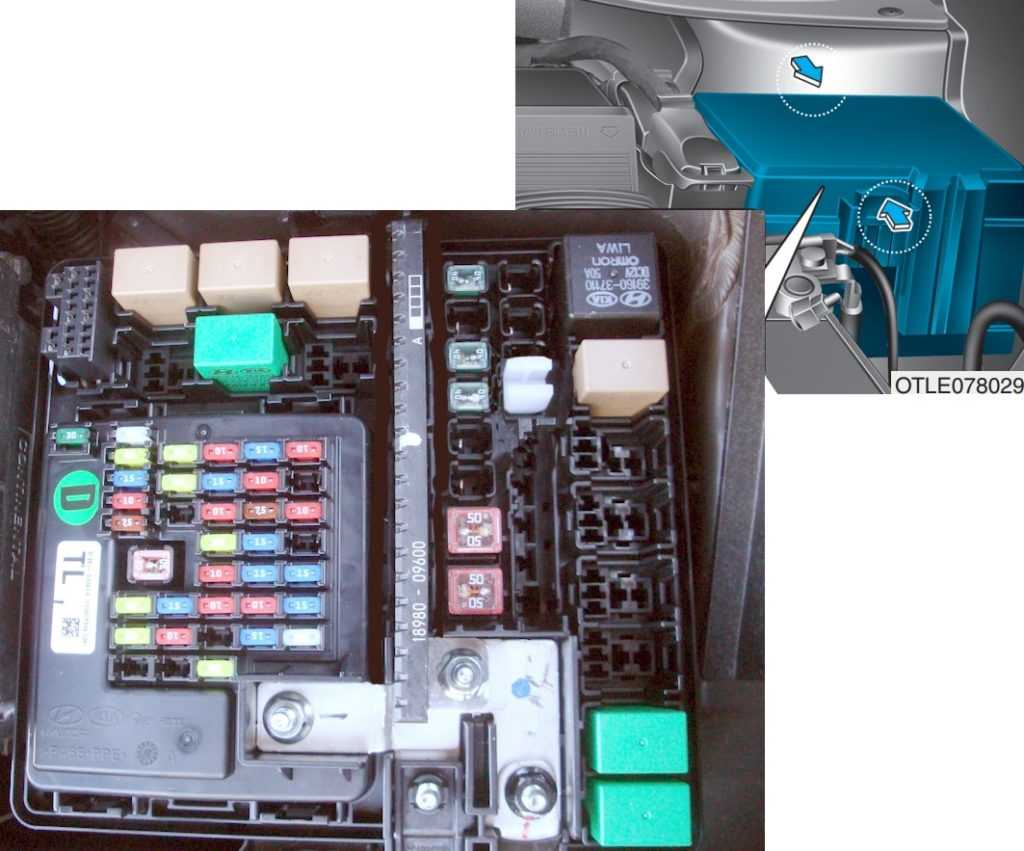

Расположение блока предохранителей и реле под капотом.

Кроме того, в блоке моторного отсека Kia Sportage 4 используются следующие патроны и слаботочные предохранители:

  • МТС 3, 4 — МТС (40А).
  • B + 4 — интеллектуальная распределительная коробка (50А).
  • ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР 1, 2 — первая и вторая скорости вентилятора охлаждения радиатора (50, 40А).
  • ОТКРЫТИЕ КРЫШКИ БАГАЖНИКА — привод замка багажника (40А).
  • FUEL HEATER — комплекс для подогрева фильтрующего элемента топливного фильтра (30А).
  • ABS 2, 3 — ABS и ESC (40, 10A).
  • WINDOW WASHER — омыватель передних фар (20A).
  • Э-CVVT 1, 2 — ПКМ (20А).
  • WINDOW WASHER 1 — замок зажигания для классических систем, реле ДПМ на Kia Sportage 4 с электронным ключом (30А).
  • ОЧИСТИТЕЛЬ 2 — ЕСМ, BCM, PCM (10A).
  • TCU 1 — PCM, TCM (15А).
  • BMS — датчик аккумуляторной батареи (10А).
  • ЭБУ 3, 4, 5 — PCM, ECM (20, 15, 15A).
  • ДАТЧИК 1 — датчик содержания кислорода (15А).
  • ДАТЧИК 2 — реле топливного насоса, клапан на впускном узле электромагнитной системы, датчик массового расхода воздуха и положения распределительного вала (10А).
  • ДАТЧИК 3 — стоп-сигналы, датчик положения коленвала (10А).
  • ЭБУ 2 — катушки зажигания (20А).
  • АНТИФРИЗ — система обогрева лобового стекла (15А).
  • FUEL PUMP — топливный насос (20А).
  • АЕБ — АЕБ (10А).
  • МОДУЛЬ — стоп-сигналы, свечи зажигания, датчик фильтра топливных элементов (7,5А).
  • СИГНАЛИЗАЦИЯ — цепь включения противоугонной сирены (10А).
  • ДАЛЬНИЙСВЕТ — Двухфункциональное реле (10А).
  • ВАКУУМНЫЙ НАСОС 2 — вакуумный насос (15А).
  • ГНЕЗДА 1, 2 — розетка для переднего и заднего ряда сидений соответственно (20А).
  • ЭБУ 6 — контроллер уровня масла, PCM, ECM (10A).
  • TCU2 — фонари заднего хода, селектор АКПП (15А).
  • ФОНАРИ ЗАДНЕГО ХАРАКТЕРА — программа экстренного вызова, фонари заднего хода, зеркало заднего хода с автоматическим затемнением (10А).
  • ЭБУ 1 — ЭБУ трансмиссии Kia Sportage 4 (30A).

Причины перегорания

Часто элемент выходит из строя после замены хладагента в сплит-системе. Один из симптомов – сплит-система не реагирует на пульт управления. Во время включения кондиционера он издает характерный звуковой сигнал – щелчок. Если его нет, значит следует проверить исправность вилки и целостность предохранителя.

Варистор на электронной плате кондитционера

Существует несколько причин, по которым сгорает предохранитель при включении кондиционера:

  • Сгоревший варистор. Представляет собой защитный элемент цепи, меняющий сопротивление при смене напряжения. Варистор горит при скачках напряжения, ударах молний, завышении напряжения 380 В вместо 220 В. Увеличенное напряжение может поступать при отгорании нейтрали или ее отсоединении. Для замены варистора понадобится паяльник и навыки паяльных работ.
  • Короткое замыкание. Может произойти в обмотках компрессора, встроенной дренажной помпе или в двигателе вентилятора.
  • Пробой элементов импульсного источника питания: диодов и диодных мостов, силового ключа, микросхем.
  • Неправильное соединение проводов. При верном положении проводки следует замерять ток компрессора.

Блок предохраниетелей под капотом автомобиля

В моторном отсеке (под капотом) могут находится два блока с предохоанителями и реле.

Основной блок

Основной блок моторного отсека расположен слевой стороны автомобиля (если стоять перед капотом лицом к авто — то справой).

Обозначение предохранителей

Схема предохранителей основного блока моторного отсека

№ на схеме Наименование предохранителя Номинал Предохранителя Защищаемая цепь
1 MDPS 1 80 А Блок электроусилителя рулевого управления (MDPS)
2 Генератор (ALT) Двигатель 1.4 л: 125 А
Двигатель 1.6 л: 150 А
Предохранители — АКБ1, АКБ2, Зажигание2, Обогреватель топливного фильтра, Вентилятор охлаждения, ECU1, TCU2, Ближний свет фар, Топливный насос, Звуковой сигнал, ECU3, Кондиционер воздуха, АКБ3, Зажигание1, Розетка питания1
3 Обогреватель заднего стекла 40 А Распределительная коробка приборной панели (реле обогревателя заднего стекла)
4 АБС 1 (ABS) 40 А Модуль управления электронной системы динамической стабилизации (ESC)
5 АБС 2 (ABS) 40 А Модуль управления электронной системы динамической стабилизации (ESC)
6 Вентилятор 40 А Реле вентилятора кондиционера воздуха
7 Стеклоочиститель 10 А Электродвигатель переднего стеклоочистителя, многофункциональный переключатель, реле стеклоочистителя
8 ЭБУ 2 (E2) 10 А Разъем соединения
9 Правая фара ближний свет (RH) 10 А Ближний свет, правая фара
10 Левая фара ближний свет (LH) 10 А Ближний свет, левая фара
11 Правая фара дальний свет (RH) 10 А Дальний свет, правая фара
12 Левая фара дальний свет (LH) 10 А Дальний свет, левая фара
13 Катушка зажигания (IGN COIL) 20 А Катушки зажигания № 1-4, конденсатор
14 Форсунка (INJECTOR) 15 А ECM (модуль управления двигателем)/PCM (комбинированный модуль управления двигателем и коробкой передач), ЭБУ электронного ключа, форсунки №1-4
15 Фонари заднего хода (B/UP Lamp) 10 А Выключатель фонаря заднего хода
16 АКБ 1 40 А Распределительная коробка приборной панели (предохранители — задний противотуманный фонарь, DRL, потолочный плафон, аудиосистема, блокировка дверей, датчик положения тормозной педали)
17 АКБ 2 50 А Распределительная коробка приборной панели (предохранители — электростеклоподъемник левой двери с защитой от защемления, подогрев заднего сидения, реле электростеклоподъемника)
18 Зажигание 2 (IG2) 40 А Выключатель зажигания, распределительный блок PDM (реле IG2), реле стартера
19 Вентилятор охлаждения 40 А Реле №2 вентилятора охлаждения, реле №1 вентилятора охлаждения
20 ЭБУ 1 (E1) 30 А Главное реле
21 БУТ 2 (T2) 20 А РСМ (комбинированный модуль управления двигателем и коробкой передач)
22 Левая фара ближний свет 20 А Реле ближнего и дальнего света фар
23 Топливный насос (FUEL PUMP) 15 А Реле топливного насоса
24 Звуковой сигнал 10 А Реле звукового сигнала
25 ЭБУ 3 (E3) 15 А ECM (модуль управления двигателем)/PCM (комбинированный модуль управления двигателем и коробкой передач)
26 Кондиционер воздуха (A/C) 10 А Реле кондиционера воздуха
27 АКБ 3 40 А Распределительная коробка приборной панели (предохранители — Лампа Стоп сигнала, электронный ключ, блок экстренного вызова, указатель поворота, передняя противотуманная фара, иммобилайзер, реле заднего габаритного огня)
28 Зажигание 1 (IG1) 30 А Выключатель зажигания, коробка реле PDM (реле IG1, реле ACC)
29 Розетка питания 1 (Power Outlet) 40 А Распределительная коробка приборной панели (реле розетки питания)
30 Телематика (TELEMATICS) 10 А Устройство мониторинга

Обозначение реле

Схема реле моторного отсека

№ на схеме Наименование реле Тип
1 Главное реле MINI
2 Реле стартера MICRO
3 Реле топливного насоса MICRO
4 Реле №2 стеклоочистителя MICRO
5 Реле дальнего света фар MICRO
6 Реле №2 вентилятора охлаждения MICRO
7 Реле кондиционера воздуха MICRO
8 Реле вентилятора кондиционера воздуха MICRO
9 Реле №1 вентилятора охлаждения MICRO
10 Реле №1 стеклоочистителя MICRO
11 Реле фар MICRO
12 Реле звукового сигнала MICRO

Дополнительный блок

Схема

Здесь расположены реле и предохранители отвечающие за обогрев (в частности — обогреватель ветрового стекла)

После проверки предохранителей под капотом (в мотроном отсеке), убедитесь что крышка блока закрыта до щелчка, иначе может произойти повреждение электической системы из-за попадания воды внутрь блока.

Какие предохранители на Kia Rio

К вопросу о том, какие предохранители используются на Киа Рио 4 поколения и X (X-line), отвечеаем:

В автомобиле используются три типа предохранителей:

  1. Ножевого типа (для слабых токов);
  2. Патронные;
  3. Мультипредохранители (для сильных токов).

Блок под капотом

Находится рядом с аккумуляторной батареей.

Схема

Обозначение

MDPS 80А Блок MDPS
B+1 60А Интеллектуальный соединительный блок (ARISU-LT IPS 1, IPS 2, IPS 3, IPS 4, Fuse AMP)
B+2 60А Интеллектуальная соединительная колодка (ARISU-LT IPS 5, IPS 6, IPS 7, IPS 8, предохранитель SMART KEY1, SMART KEY2, ТОРМОЗНЫЙ ВЫКЛЮЧАТЕЛЬ)
B+3 50А Интеллектуальный соединительный блок (предохранитель SUNROOF1, SUNROOF2, S / HEATER FRT, S / HEATER RR, SAFETY P / WINDOW, реле электрического стекло подъемника (предохранитель P / WINDOW LH, P / WINDOW RH)
ABS1 40А Модуль ESC, многоцелевой контрольный разъем
ABS2 40А Модуль ESC, многоцелевой контрольный разъем
IG1 40А Замок зажигания (без смарт-ключа), блок печатной платы (реле PDM (IG1) / PDM (ACC) со смарт-ключом)
IG2 30А Пусковое реле, переключатель зажигания (без смарт-ключа), блок печатной платы (реле PDM (IG2) со смарт-ключом)
B+4 50А Интеллектуальный соединительный блок (предохранитель MODULE8, 4WD, P / SEAT (DRV), P / SEAT (PASS), ОТКРЫТ ЗАДНИЙ ЗАДНИЙ, ЗАМОК ДВЕРИ, Устройство автоматического отключения тока утечки переключатель предохранителя, ВНУТРЕННЯЯ ЛАМПА, МУЛЬТИМЕДИА, ПАМЯТЬ 2)
COOLING FAN1 40А Реле высокого уровня охлаждающего вентилятора
COOLING FAN1 50А Реле высокого уровня охлаждающего вентилятора
TCU3 40А TCM
TCU4 40А TCM
BLOWER 40А Реле нагнетателя
POWER TAILGATE 40А Модуль силовых задних ворот
REAR HEATED 40А Реле обогрева заднего стекла
WIPER FRT1 25А Замок зажигания (без смарт-ключа), реле PDM (IG2) (со смарт-ключом)
TCU1 15А TCM (7DCT)
WIPER FRT2 10А BCM
ECU3 PCM (G4NC) / ECM (G4FJ)
HORN 15А Реле звукового сигнала
BATTERY MANG 10А Датчик батареи
SENSOR2 10А Масляный регулирующий клапан №1 / №2, датчик положения распределительного вала №1 / №2, электромагнитный клапан управления продувкой, электромагнитный клапан регулируемого впуска, клапан закрытия адсорбера, реле топливного насоса
SENSOR1 15А PCM, датчик кислорода (вверх) / (вниз)
ECU2 20А КАТУШКА ЗАЖИГАНИЯ №1 / №2 / №3 / №4, конденсатор (G4NC)
ECU5 15А PCM (G4NC) / ECM (G4FJ)
ECU4 15А PCM (G4NC) / ECM (G4FJ)
SENSOR3 10А Соединительный блок E / R (реле высокого уровня охлаждающего вентилятора)
DEICER 15А Обогреватель ветрового стекла, E/R Junction Block (Front Deicer Relay)
FUEL PUMP1 20А Реле топливного нассоса
MODULE1 7,5А Адаптивное освещение
B/ALARM HORN 10А Реле аварийной сигнализации
ABS3 10А ESC Module
MODULE2 10А Насос
POWER OUTLER FRT 20А Передняя розетка электропитания и прикуриватель
ECU6 10А PCM (G4NC) / ECM (G4FJ)
TCU2 15А Переключатель диапазонов АКПП, БУТ, рычаг селектора АКПП Выключатель фонарей заднего хода
B/UP LAMP 10А Переключатель диапазонов трансмиссии, электрохромное зеркало, задний комбинированный фонарь (вход) левый/правый, БУТ, переключатель фонарей заднего хода, модуль MTS E-Call, интеллектуальная распределительная коробка (блок управления IPS)
POWER OUTLER REAR 20А Задняя розетка электропитания

Блок в салоне

Он расположен под панелью приборов со стороны водителя, за защитной крышкой.

На обратной стороне которого будет нанесено фактическое назначение в виде схемы.

Картина

Схема

Описание

1 10А Резерв
2 Модуль IMS (встроенная система памяти), водитель 10А, модуль управления кондиционером, модуль задней двери с электроприводом
3 Активный стартовый модуль 10А, диагностический разъем, комбинация приборов, аварийный выключатель, блок реле ICM (встроенный модуль) (реле складывания / складывания наружного зеркала), автоматический световой и фотодатчик, консольный переключатель, внешняя ручка смарт-ключа со стороны водителя / пассажира
4 Реле крышки багажника 10А
5 25A Подъемник стекла правый
6 25A Стакан левый стеклянный
7 25A Модуль памяти водительского сиденья (IMS), ручной переключатель водительского сиденья
восемь 7,5 А Модуль управления Smart Parking Assist, переключатель подушки, встроенный блок управления кузовом (IBU)
девять 10А Резерв
10 10А Модуль экстренного вызова системы ЭРА-ГЛОНАСС
одиннадцать Блок управления обогревом заднего сиденья 20А
12 10A Наружное зеркало заднего вида с электроприводом, сторона водителя / пассажира, блок управления кондиционером
13 20A Подогрев переднего сиденья
14 25A Усилитель звукового сигнала, усилитель (AMP)
15 DC / DC преобразователь низкого напряжения 15A (аудио / система AMP (усилитель)), аудио, аудио / видео и головное устройство навигации
16 Электрический стояночный тормоз 10А, модуль управления обогревом заднего сиденья, модуль аварийного вызова ЭРА-ГЛОНАСС, электрохромное зеркало, блок управления аудио, аудио / видео и главной навигацией, освещение рычага автоматического переключения передач, модуль климат-контроля, низковольтный DC / DC преобразователь (аудиосистема). / AMP (усилитель)), модуль управления обогревом передних сидений, модуль управления вентиляцией передних сидений, модуль системы памяти водительского сиденья (IMS), переключение фар на левой / правой боковой ручке
17 Стеклоочиститель задний 15А
18 20A Дверной замок
19 15A Встроенный блок управления кузовным оборудованием (IBU)
ветры 10A Встроенный блок управления кузовным оборудованием (IBU), выключатель стоп-сигнала
21 год 10A Блок управления обогревом переднего сиденья, блок управления вентиляцией переднего сиденья
22 Зажигание 25А, распределительная панель моторного отсека (предохранитель — ECU5, SENSOR4, ABS3, TCU2)
23 10A Передний дворник
24 7.5A Кондиционер
25 Подушка безопасности 10А
26 год Стеклоомыватель 15А
27 10А Резерв
28 год 25А Резерв
29 25А Резерв
тридцать 7.5A Электроусилитель руля
31 год 7.5A Модуль управления обогревом заднего сиденья, модуль управления обогревом переднего сиденья, модуль управления вентиляцией переднего сиденья, обогреватель форсунок, панель разъемов моторного отсека (реле дальнего света, реле фар), реле DCU (измерительный блок), охлаждение электродвигателя вентилятора
32 20А люк на крыше
33 20А люк на крыше
34 7.5A Панель приборов
35 год 7.5A Переключатель спортивного режима, выключатель стоп-сигнала,
36 Пуск 7,5 А
37 Резерв 15А
38 7.5A Интегрированный блок управления кузовом (IBU)
39 7.5 Индикатор подушки безопасности
40 7.5A Интегрированный блок управления кузовом (IBU)
41 год 10A Главный блок управления аудио, аудио / видео и навигацией, низковольтный преобразователь постоянного тока в постоянный (аудиосистема / усилитель (усилитель))
42 Модуль управления пассивной системой безопасности 15A
43 год 10А Резерв
44 год Распределительная панель моторного отсека 10A (реле FAN), модуль управления кондиционером, резистор вентилятора, электродвигатель вентилятора,
45 15A Главный блок управления аудиосистемой, аудио / видео и навигацией, модуль управления кондиционером, низковольтный преобразователь постоянного / постоянного тока (аудиосистема / усилитель))
46 Гнездо прикуривателя 20А на левой боковой ручке

блок предохранителей Киа Спортейдж 4 (QL)

год выпуска (2016, 2017, 2018, 2019, 2020+)

блок предохранителей Kia Sportage 4 (QL)

блок предохранителей Kia Sportage 4 (QL)

блок предохранителей Kia Sportage 4 (QL)

блок предохранителей Kia Sportage 4 (QL)
блок предохранителей Kia Sportage 4 (QL)

блок предохранителей Kia Sportage 4 (QL

)
блок предохранителей Kia Sportage 4 (QL)

блок предохранителей Kia Sportage 4 (QL)
блок предохранителей Kia Sportage 4 (QL)

блок предохранителей Kia Sportage 4 (QL)

блок предохранителей Kia Sportage 4 (QL)

блок предохранителей Kia Sportage 4 (QL)
блок предохранителей Kia Sportage 4 (QL)

блок предохранителей Kia Sportage 4 (QL)

блок предохранителей Kia Sportage 4 (QL)

блок предохранителей Kia Sportage 4 (QL)
блок предохранителей Kia Sportage 4 (QL)

блок предохранителей Kia Sportage 4 (QL)

блок предохранителей Kia Sportage 4 (QL)

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Лига Скорость
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
