Замена генератора на форд фокус 2 1.6/1.8/2.0, замена щеточного узла, фото, видео

Ford Focus 1.8 Дизель, Проблема С Генератором

#1 wws10

Пользователи

55 сообщений

Город: М.О. г. Электросталь
Пол: Мужчина

12,1 В, с нагрузкой

11,4 В. Если увеличить обороты, то примерно с 1500 об/мин напряжение начинает расти до

14,3 В. Дальше я проверил, все тоже самое, сканер по ЭБУ двигателя показал одну ошибку — P1632. Цепь управления. Нарушение функции. (Это трактовка KTS-530). После удаления и пробных поездок больше ошибок не было. По фактическим параметрам напряжение также на ХХ, без нагрузки

12,1 В, с нагрузкой

11,4 В. По параметру «Обмотка возбуждения» на ХХ висит 95%, на оборотах такая вот картинка (см. вложение). Поехали с клиентом в контору, где делали генератор. Там замеряли напряжение и решили поменять Реле- регулятор. Дальше опять со слов клиента (поскольку он остался ждать) — поменяли РР, результат — тот же, но теперь контрольная лампа стала загораться при работе двигателя (напомню — со старым РР она исправно гасла и до замены диодного моста и после). Машина осталась в конторе по ремонту генераторов. Что будут дальше делать — не знаю Я честно не силен в Фордовских системах «Интеллектуальной зарядки». Проверил все, как указано в EDIS по диагностике генератора , кроме линии связи между ЭБУ и генератором (IDS нету). И теперь встал на месте, что дальше делать не знаю! Может спецы по FORD подскажут?

Прикрепленные файлы

Focus 1.8 TDCI.doc58К 47 Количество загрузок:

Наверх
Ник или цитата

APC-Пользователи

780 сообщений

Город: Люберцы
Пол: Мужчина

Наверх
Ник или цитата

APC-Пользователи

1936 сообщений

Город: Нефтекамск
Пол: Мужчина

Дополнительные рекомендации

Перед началом проверки необходимо ознакомиться с типом генераторной установки, ведь реле-регулятор может поддерживать разные значения в зависимости от модели авто. Речь идет о диапазоне от 13,6 до 14,2 В. Все эти тонкости нужно узнавать до начала проверки, ведь от них может зависеть конечный результат.

Проверка генератора автомобиля

В остальном процесс проверки генератора несложный, поэтому даже без наличия опыта водитель самостоятельно может это сделать. Разумеется, начать нужно с проверки генератора без снятия. Только по ее результатам можно определить, нужен ли демонтаж устройства или нет. Также в ходе проверки можно выявить и другие неисправности, связанными с генератором или с другими электрическими устройствами автомобиля.

Диагностика генератора позволит предупредить серьезные неисправности

Как проверить исправность генератора

В спорных ситуациях, когда однозначно по поведению машины сказать ничего нельзя, водители могут сделать «гаражную» диагностику аккумулятора. Существует несколько способов, каждый из которых имеет свой уровень точности. Для проведения более обширной диагностики водители могут протестировать отдельные компоненты энергосистемы авто, об этом будет рассказано в следующих подпунктах.

Перед проведением любых работ ознакомьтесь с важными правилами:

никогда не проводите тестов путем короткого замыкания на проверку искры;
не соединяйте клеммы разных конфигураций между собой, а также не подключайте к массе клеммы «В+» и «30»;
не запускайте генератор без подключения потребителя.

Рекомендуется работать в диэлектрических перчатках во избежание поражения электричеством, несмотря на невысокие напряжения.

Самый простой способ в гаражных условиях

Этот метод актуален в тех случаях, если у вас нет мультиметра, но необходимо определить явное наличие проблемы с генератором. Водителям следует запустить двигатель машины и включить ближний свет

Далее осторожно снимите минусовую клемму. Если свет фар потускнел, а мотор начал работать прерывисто, то везите генератор на диагностику

Проводить этот тест лучше вечером, чтобы без проблем уловить изменения в яркости фар.

С использованием мультиметра

Этот прибор позволяет замерить токи и напряжение, но нам понадобится только последнее. Генераторы имеют ряд установленных параметров, отклонение от которых позволяет выявить неисправность устройства. Напряжение на аккумуляторной батарее должно составлять 12,5 — 12,7 вольт. Во время запуска этот показатель может кратковременно увеличиться до 13,8 — 14,8 вольт. Далее напряжение уровняется до приблизительно 13,8. Если фактические показатели при измерении отличаются от вышеописанных, то необходима диагностика агрегата.

Тестирование регулятора напряжения

Одним из этапов самостоятельной диагностики идет проверка регулятора напряжения. Водителям необходимо выполнить два шага:

Прогрейте автомобиль в течение 15 минут. Тесты выполняют только на прогретом моторе.
Подключите вольтметр со шкалой более 15 вольт к выводам массы и 30 клемме. В большинстве автомобилей нормальным считается показатель в 13,5 — 14,6 вольт.

Если напряжение ниже 13 вольт, то деталь придется заменить.

Анализ работоспособности диодного моста

Необходимо переключить мультиметр на измерение тока, а также подключить зажимы к массе и коннектору «В+» на аккумуляторной батарее. Нормальным считается ток не больше 0,5 мА. Если ток больше, то вышли из строя диоды или поврежден изоляционный слой на обмотке. Если в специализированных мастерских эти проблемы не исправят, то придется покупать новую деталь.

Проверка тока возбуждения генератора

Заведите автомобиль и добейтесь максимально высоких оборотов. Переведите мультиметр в режим измерения тока и подключите вывод к клемме 67. Показатель должен лежать в пределах от 3 до 7 ампер.

Это основные методы диагностики, которые водители могут сделать самостоятельно. Если явно найдена проблема, то выхода два: везти устройство к специалистам на подтверждение своих догадок или без их помощи сразу же менять генератор на новый. В обоих случаях потребуется снятие генератора «Форд-Фокус» 1.

Проверка обмотки

Для тестирования обмотки ротора на витки с короткими замыканиями или обрывами следует использовать мультиметр в режиме измерения сопротивления. Подключите выводы к обоим контактным кольцам генератора. Нормальным сопротивлением считается показатель от 1,8 до 5 Ом. Если сопротивление ниже, было короткое замыкание, а если выше – ищите обрыв.

Как проверить генератор, не снимая с машины

Для выполнения такого рода диагностики потребуется осциллограф. Этот прибор «прочитает» все имеющиеся неисправности. Однако такая работа требует определенных навыков, ведь разобраться в графиках и разных цифрах способен только квалифицированный специалист. По этой причине автомобиль отправляют на диагностику в СТО.

Для обычного автомобилиста есть более бюджетные методы, которые позволяют проверить генератор, даже не прибегая к демонтажу. Вот некоторые из них:

Заводим мотор. Отключаем клемму «-» с батареи. Автомобиль при этом должен и дальше работать, так как нормальный режим подразумевает автономную выработку энергии. Недостаток такой диагностики – она не применима для релейных модификаций генераторов. Современный автомобиль лучше так не проверять, так как некоторые элементы не справятся со скачками напряжения. Мост из диодов в новых моделях авто без нагрузки не должны работать;
Мультиметр подсоединяется в соответствии с полюсами акб. В спокойном состоянии напряжение – в пределах от 12,5 до 12,7 вольт (заряженная АКБ). Далее заводим двигатель. Проделываем ту же процедуру. При исправном устройстве мультиметр покажет от 13,8 до 14,5 В. И это без дополнительной нагрузки. Если активировать более мощные потребители (например, это может быть мультимедийная система, печка и подогрев стекол), напряжение должно упасть до показателя минимум в 13,7 вольт (если ниже, тогда генератор неисправен).

Есть также небольшие «подсказки», которые может выдавать генератор, находящийся на грани поломки:

На небольшой скорости свет фар мерцает – проверить исправность регулятора;
Вой генератора, когда на него дается нагрузка – проверить работоспособность диодного моста;
Писк ремня привода – следует отрегулировать его натяжение. Пробуксовка ремня приводит к нестабильной выработке энергии.

Неисправности электронных блоков управления FORD

На автомобилях марки Ford также возникают неисправности электронного блока управления двигателем. На автомобили Ford устанавливаются ЭБУ таких производителей как Bosch, Delphi, EEC VI, Ford, Siemens, реже можно встретить Continental, Magnetti Marelli и MITSUBISHI.

В процессе восстановления блоков, будет собираться статистика неисправностей и здесь будут размещаться наиболее явные признаки выхода блока управления из строя.

Отчеты по ремонту и восстановлению ЭБУ («мозги») автомобилей Форд:

Частой проблемой блоков управления Continental SID208 автомобилей Ford Transit является попадание воды в корпус ЭБУ. Эта проблема имеет место быть и на Citroen Jumper и Peugeot Boxer с евронормами Евро-5. После попадания воды последствия могут быть разными. Вода попадает во внутрь через разъемы (неудачное расположение под капотом). Но восстановить можно.

Один из примеров восстановления SID208. Авто Форд Транзит, 2012 г.в. двигатель 2,2 L, 150 л.с. Авто не заводится. Нет управления форсунками.

Компьютерная диагностика при этом выдает следующие ошибки:

P0A09:00-A7 — низкое напряжение в электрической цепи неисправности преобразователя DC-DC;
P062D:00-A7 — характеристи электрической цепи усиления топливных форсунок, ряд цилиндров №1. Тип неисправности — внутренняя электронная неисправность.
P0A09 — неисправность преобразователя DC-DC вследствие низкого напряжения в электрической цепи.

Управление напряжением пьезопривода:

250 кОм (20°C) 100

140 В при 250 бар)

Условие регистрации данной ошибки:

контроль напряжения
сбой питания в системе управления напряжением форсунки, отказ цепи ЦПУ

По результатам осмотра платы. Отсутствует высокое напряжение 120В на форсунки, которое накапливается схемой преобразователя напряжения. Исходное напряжение +12В на преобразователь поступает. Коррозия платы минимальна, проводники целые, переходные отверстия в некоторых местах повреждены.

Данный экземпляр был достаточно сильно поврежден водой. Но коррозии не было, поэтому большие шансы восстановить блок с гарантией. Выполнили замену компонента управления и контроля схемы восоковольтного преобразователя напряжения. Восстановили плату модуля с повышающими трансформаторами. Замена различных компонентов в объвязке. Проверена работа на столе и на автомобиле. Проблем нет, все работает корректно, ошибок нет. На такой ремонт предоставляем гарантию! Есть в наличии исправные ЭБУ, принимаем неисправные в зачет исправных.

Что делать нельзя?

Перед тем, как проверить генератор, нужно знать, чего делать при диагностике ни в коем случае нельзя:

подключать клемму 30 или В+ (в зависимости от модели) к массе или контакту 61, который может быть промаркирован как D+;
осуществлять диагностику работоспособности устройства путем короткого замыкания;
включать узел при отключенной аккумуляторной батареи;
производить сварку кузова транспортного средства, если аккумуляторная батарея и генераторный узел подключены к сети;
также не допускается диагностика выпрямителя мегаомметром — этот этап проверки допускается исключительно тестером с напряжением не более 12 вольт.

Конструкция генераторного узла

Как выявить неисправность генератора

Что происходит, если генератор неисправен, какие признаки говорят об этом, как исправить и почему современные дорогие автомобильные генераторы гораздо надежнее своих более простых предшественников?

Мы назовем основные симптомы и типичные дефекты и объясним, как можно легко проверить качество работы автогенератора самостоятельно.

В каждой машине есть генератор, который вырабатывает электричество. Современный генератор переменного тока снабжает необходимой энергией многочисленных потребителей в автомобиле. Хотя генераторы в идеале должны служить столько же, сколько будет жить автомобиль, дефекты в них не редкость. Но не всегда сам генератор является причиной проблемы с нехваткой электроэнергии.

Типичные проблемы с электродвигателем ВАЗ

Для начала обговорим, каковы типичные неисправности легкового автомобиля ВАЗ 2107.

Особенно часто встречающийся вид поломки – это изнашивание щеток электрического мотора. На такую проблему может указать слишком низкое напряжение на выходе, а, значит, частый разряд аккумуляторной батареи.
Также нередко автолюбителям приходится сталкиваться с поломками подшипников. Многие владельцы ВАЗ жалуются на характерные шумы, после чего им приходится заменять подшипник.
Встречаются отзывы о выходе из строя диодного моста. Это случается порой из-за неправильного обращения с электрическим мотором.

Чтобы конкретнее определить поломки генератора данной машины седьмого поколения классики или же, скажем, ВАЗ 2106, нужно приготовить:

набор ключей;
отвертки;
съемник;
брусок, резиновый молоток.

Кстати, типичные проблемы генератора у ВАЗ 2109 те же самые. В общем, чтобы все их выявить, надо прежде снять агрегат с автомобиля.

Но для этого сначала отсоединяем аккумулятор и провода от электродвигателя.
Демонтируем агрегат. Теперь уже проще будет определить все неполадки сборочной единицы.
После снятия аппарата отделяем шкив, одновременно фиксируя инструментом ротор.
Здесь сразу доступно к осмотру реле регулятора напряжения, оно тоже порой выходит из строя. Например, если аккумулятор постоянно кипит, стоит проверить это реле.
Выкрутив гайки, можно снять крышку электромотора.
В крышке как раз находится подшипник, который порой шумит. Это относится к основным неисправностям отечественного генератора. Если подшипник разваливается, его надо выпрессовать с помощью съемника и заменить.
Посредством бруска ударами молотком можно выдавить ротор и проверить его, но поломки ротора крайне редки.
Отделив статор от крышки, стоит осмотреть обмотку статора, но обрыв в цепи маловероятен. Причиной такой неисправности может послужить эксплуатация его на запредельных режимах.
Далее можно извлечь диодный мост, он чаще выходит из строя. Проверить его можно мультиметром.
Ну и конечно щетки электродвигателя – их надо замерить, если длина слишком маленькая – заменить.
Сборка и монтаж узла делаются от обратного.

Здесь нужно добавить, что неисправности у ВАЗ 2110 имеют такой же характер. Впрочем, и у генератора Нивы Шевроле обычно такие же неисправности.

Итог: какие признаки

Теперь попробуем подытожить вышесказанное, иными словами, обобщить все признаки типичных неисправностей генератора.

Первое – это признаки неисправности диодного моста барахлящего генератора. А именно: частые перепады напряжения, аккумуляторная батарея то перезаряжается, то не заряжается толком. Ведь диодный мост служит своего рода обратным клапаном и отвечает за то, чтобы электроток шел прямо от узла, а не возвращался обратно.
Также нередки случаи выхода из строя реле регулятора напряжения, о чем говорит частый перезаряд аккумуляторной батареи.
Далее – износ щеток электродвигателя, о чем повествует падение напряжения.
Поломка подшипника определяется характерным гулом, который слышно даже из-под капота.
Реже встречается обрыв обмоток, который диагностируется после полного отказа узла.

Что ж, генератор автомобильный может выдавать себя с плохой стороны именно такими неисправностями. Однако, не все из них автолюбителям удается выявить самостоятельно. Часто приходится обращаться за этим в автосервис.

Ремонт генератора своими руками форд фокус 2

Если есть трещины, особенно в местах крепления генератора, замените крышку. Измерьте диаметр посадочного места под подшипник в крышке со стороны привода. Если отверстие под подшипник деформировано или его диаметр превышает 42 мм, замените крышку. Проверьте легкость вращения подшипников.

Замена подшипника генератора Форд Фокус 2 2литра

Если при вращении подшипников появляется люфт между кольцами, перекат или заклинивание тел качения, подшипники нужно заменить. Также замените подшипники с поврежденными защитными кольцами или следами подтекания смазки.

Осмотрите крышку генератора со стороны контактных колец. Если есть повреждения либо изношено посадочное кольцо под подшипник, замените крышку.

Исправность конденсатора можно проверить мегаомметром или тестером по шкале 1—10 МОм. Сначала я также пытался обойтись более дешевыми российскими аналогами, обошел несколько автомагазинов, но подобрать не удалось. Уже позже, когда заказал по номерам импортные аналоги, я понял что искал в магазинах неправильно указывая параметры: На самом же деле 17 — это внутренний посадочный диаметр, 47 — внешний диаметр, 14 — толщина.

По аналогии и задний: Если бы тогда я знал форд фокус 2 замена подшипника в генераторе, возможно мне бы удалось подобрать отечественные аналоги по более низкой цене. Далее, были заказаны соответствующие запчасти, в течение недели я их получил.

Технология проверки — очень проста и выполняется. Перед диагностикой работоспособности необходимо послабить затяжку плюсовой клеммы на АКБ.

А далее поступаем так: Если генератор исправен, силовая установка не должна остановиться, наоборот — ее обороты должны немного повыситься, поскольку ЭБУ подкорректирует работу мотора, чтобы обеспечить бортовую сеть энергией. Остановка агрегата после снятия клеммы будет указывать форд фокус 2 замена подшипника в генераторе неисправность генератора и необходимость его ремонта или замены.

А для этого узел нужно снять с авто, что оказывается не так .

Как часто нужно менять

Ремень генератора или же ремень навесного оборудования относится к категории расходных материалов. А потому без периодической замены никак не обойтись.

Но стоит отдать должное компании Ford. У Focus 2 ресурс ремня оказался внушительным. Говорить о необходимости регулярно менять деталь не приходится.

Здесь нужно отталкиваться от официального регламента по проведению технического обслуживания. В мануале к Ford Focus 2 говорится, что интервал замены составляет 50-60 тысяч километров по пробегу. Если ориентироваться на возраст, тогда это 5-6 лет с начала эксплуатации. Отталкиваться нужно от того, что наступит раньше.

Что нужно учитывать

Перед заменой ремня генератора на Ford Focus 2 нужно учесть несколько моментов, которые способны существенно повлиять на сам процесс замены. Всё дело в двигателях, устанавливаемых на Ford Focus 2.

Возьмём моторы 1,4 и 1,6 литра. У них натяжение привода вспомогательных агрегатов реализуется через шкивы оборудования. Поскольку натяжного ролика в конструкции не предусмотрено, то при установке нового ремня потребуется задействовать специальные инструменты.

А вот для модификаций с двигателями 1,8 и 2,0 литра натяжной ролик предусмотрен. Это значительно упрощает процедуру замены. Никакие специальные приспособления тут не потребуются.

На замену ремня генератора влияет и тот факт, есть ли в комплектации кондиционер или нет. Ведь ремень компрессора кондиционера располагается на шкиве коленвала перед ремнём генератора. Другими слова, установить ремень генератора без демонтажа ремня кондиционера никак не получится.

Процесс замены генератора

Маркировка генератора Desno.

Демонтаж генератора с Ford Focus II 2.0 может проводиться двумя способами. Первый вариант – самый простой. Он подразумевает снятие изделия снизу, но при этом в обязательном порядке нужна яма или подъёмник. В случае если нет ни одного, ни другого, то в силу вступает более тяжелый способ – демонтаж узла через верх.

Чтобы провести демонтаж генератора с Ford Focus II 2.0 потребуется набор инструментария, пару часов свободного времени (взято с запасом, а то, как показывает практика, не всегда все идет гладко), ну и познания в конструкции автомобиля. Рекомендуется под рукой иметь монтажную схему двигателя и непосредственно узла электрики силового агрегата. Итак, рассмотрим оба способа демонтажа генератора с автомобиля Форд Фокус 2.

Способ первый: через низ

Прежде чем приступить непосредственно к выполнению работ, автомобиль стоит загнать на яму или подъемник. В первую очередь, работы будут проводиться в подкапотном пространстве. Итак, приступим к рассмотрению процесса:

Снимаем аккумуляторную клемму-минус.

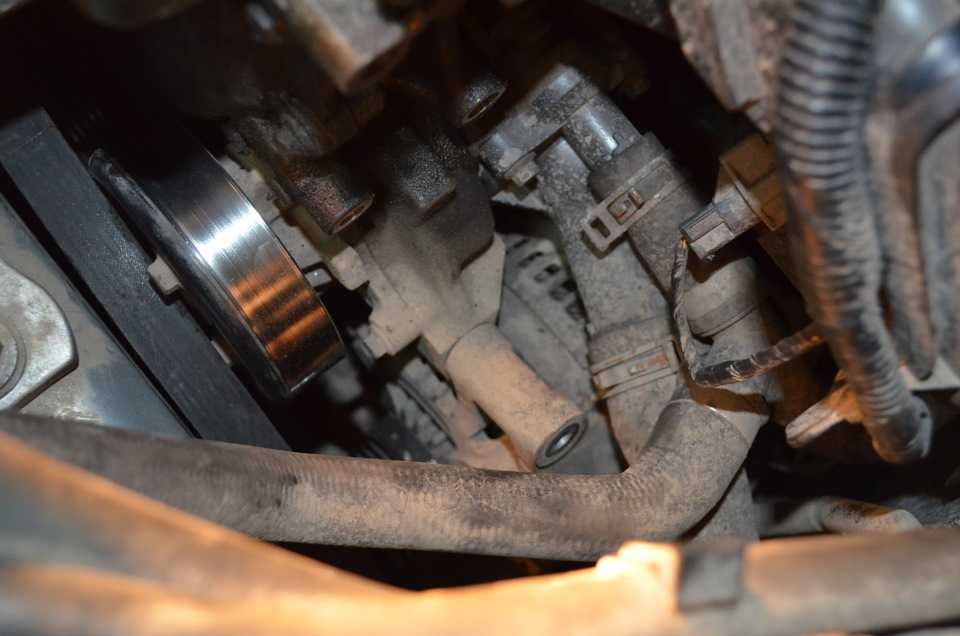

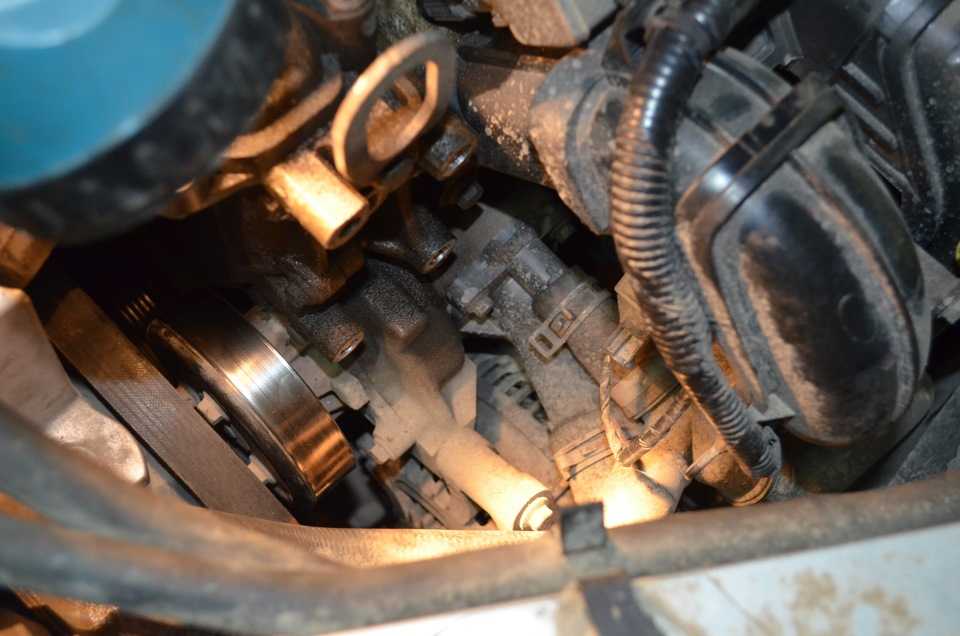

Необходимо отодвинуть самонатяжной ролик.Снимаем клемму АКБ и находим натяжной ролик.
Когда ролик отжатый, можно снять приводной ремень с генератора. Аккуратно, поскольку место труднодоступное и легко можно поранить руки. Откручиваем ролик натяжителя. Снимаем ремень привода генератора.
Теперь, чтобы добраться до креплений, необходимо залезть под низ транспортного средства и демонтировать защиту двигателя. Зачастую болты крепления защиты – ржавые и рекомендуется предварительно применить ВД.
Находим колодку проводов на генераторе.Месторасположение генератора снизу.
Отсоединяем колодку проводов от генератора. Скорее всего, придется изловчиться, поскольку месторасположения фишек питания неудобное и труднодоступное. Находим колодку проводов генератора. Демонтаж фишки проводов генератора.

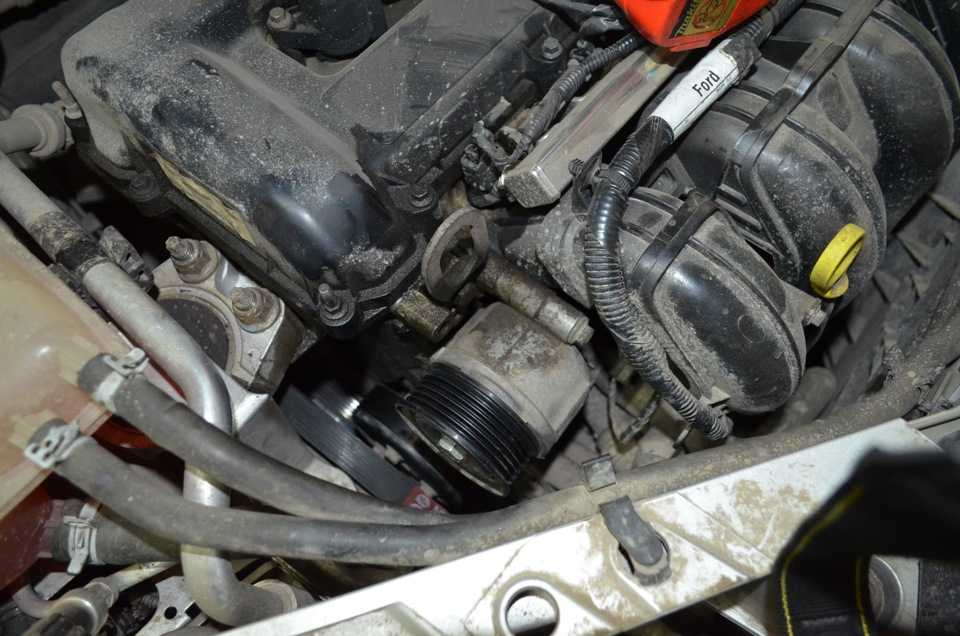

Теперь идем в моторный отсек со стороны капота. Здесь находим места крепления генератора и при помощи головки на 10, на крайний случай ключа, откручиваем их. Откручиваем крепежные болты генератора. Расположение верхних креплений генератора.
Снизу проделываем ту же операцию.Откручиваем нижнее крепления генератора.
Чтобы демонтировать генератор, придется снять вспомогательные узлы. Таким образом, первую откручиваем трубку кондиционера.Откручиваем крепление трубки кондиционера.
Поворачиваем генератор и демонтируем плюсовой провод.Отщелкиваем колодку проводов от генератора.
Теперь, аккуратно крутим генератор, и чтобы ничего не повредить вынимаем его через низ. Процесс вынимания генератора через низ. Демонтированный генератор с автомобиля.
Далее можно проводить необходимые манипуляции.

Способ второй: демонтаж через верх

Этот вариант снятия генератора потребует демонтажа дополнительных деталей, которые сможет снять не каждый автомобилист. Поэтому если не уверенны в своих силах, что получиться, то стоит обратиться к специалистам за помощью. Итак, приступим:

Как и в первом способе, выполняем операции с 1 по 3.
Проводим демонтаж правой блок фары, чтобы было, как добраться к креплениям.
Теперь стоит найти болт крепления детали и открутить его.Обозначение нижнего болта крепления генератора.
Лучше всего для выполнения операций использовать трещотку с длинным воротком.Применяя длинный вороток, откручиваем крепление генератора.
Откручиваем верхние крепления генератора и поворачиваем его.
Затем необходимо отсоединить колодку проводов, и плюсовой провода.
Вынимаем генератор.

Ford Focus Wagon 2.0 › Бортжурнал › Снятие и ремонт генератора на duratec 2.0

Начну с того что начало что то жужать под капотом, поменяв ролик и ремни — выяснил что не они:-)Опытным путем( ухом под двигателем) предположил что это подшипники генератора, и сегодня решил это дело решить ( потом слегка пожалел об этом )

Пришел в гараж — натопил :

и снимаем ремень(прошу прощения за грязный двигатель

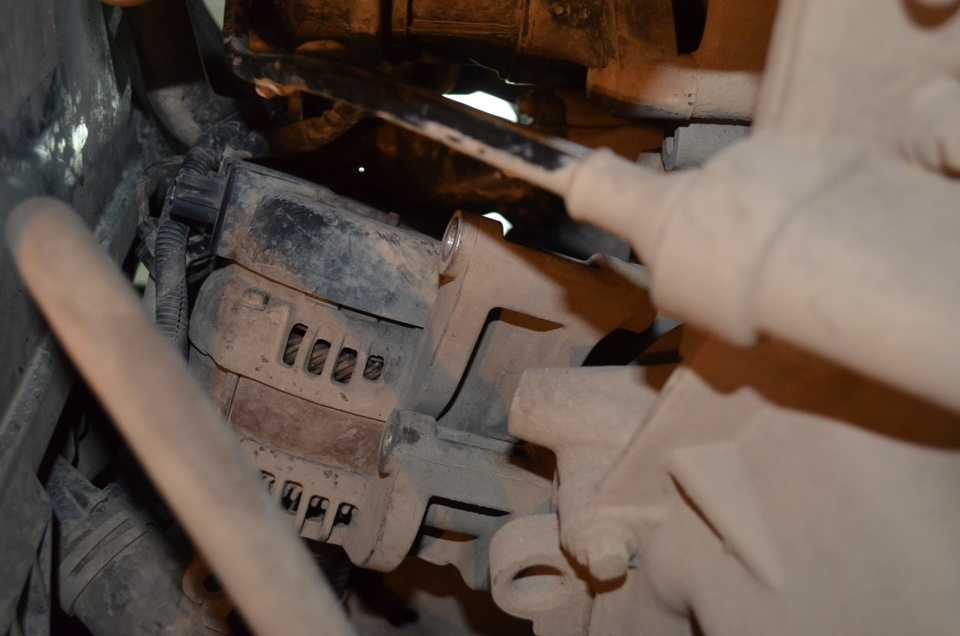

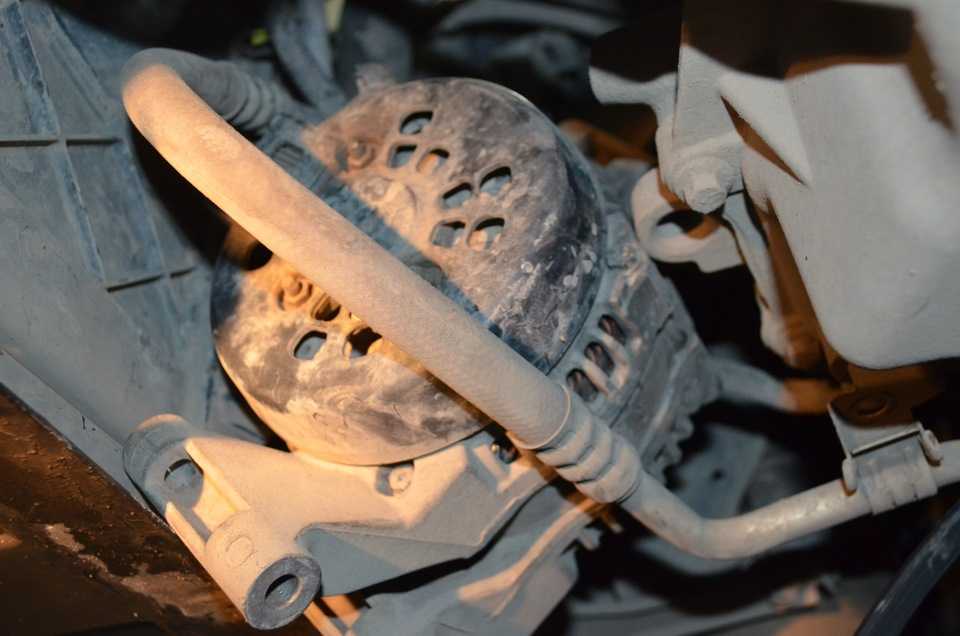

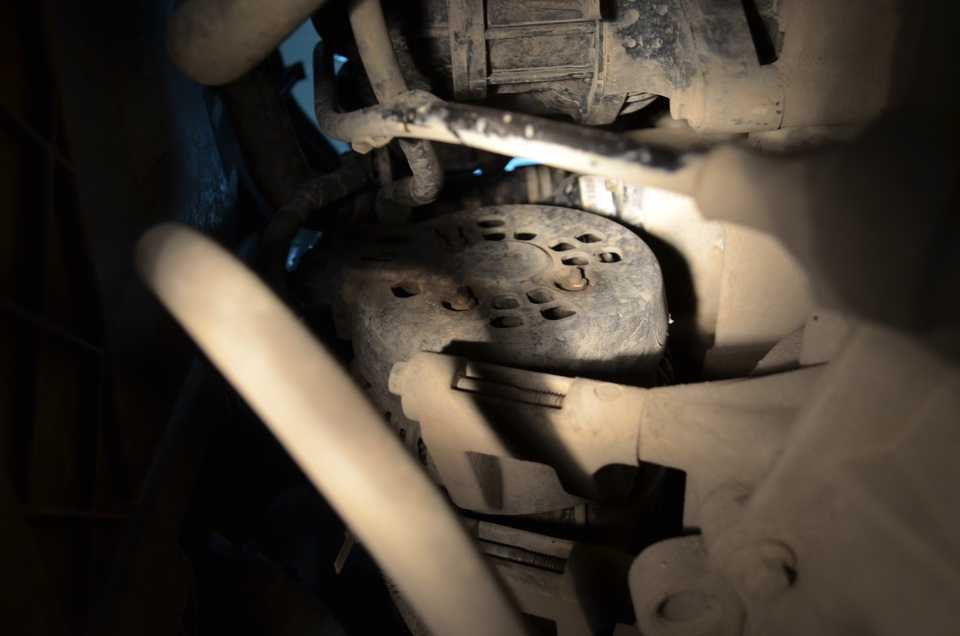

Снимаем защиту и снизу видим генератор( у меня стоял Denso 120 A Made in japan)

Откручиваем болты генератора ключем на 10

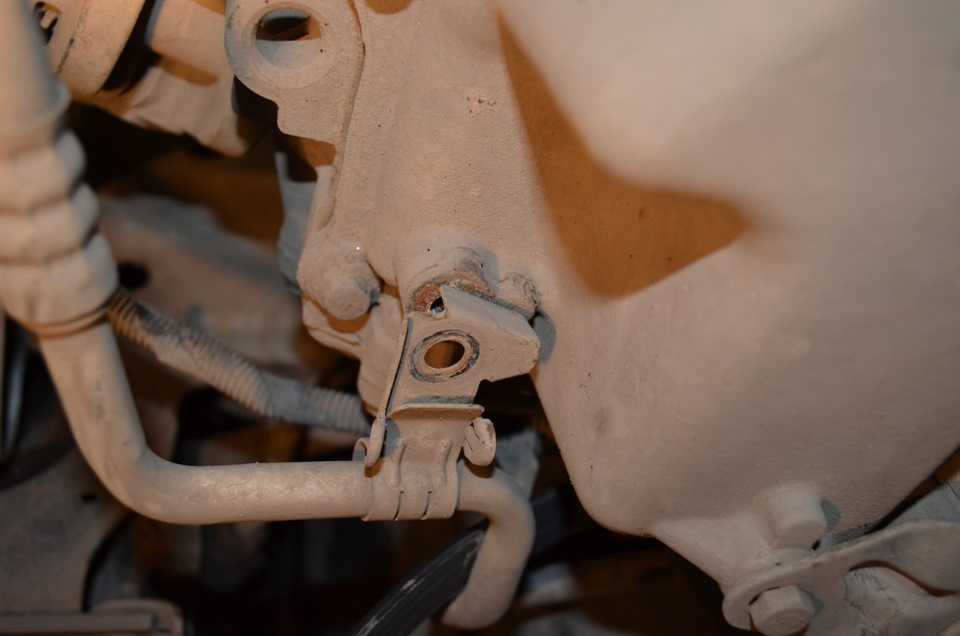

Откручиваем трубку кондиционера от поддона

Выворачиваем генератор так чтобы открутить плюсовой провод

И потихоньку начинаем вынимать генератор

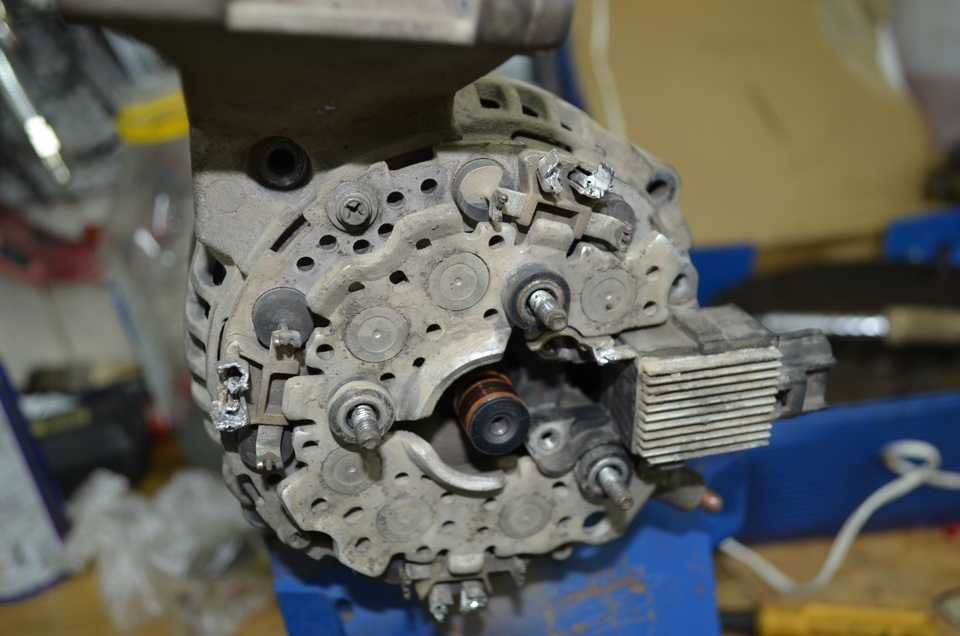

Откручиваем пластиковую крышку, снимаем щетки и отпаиваем медные провода от диодных мостов

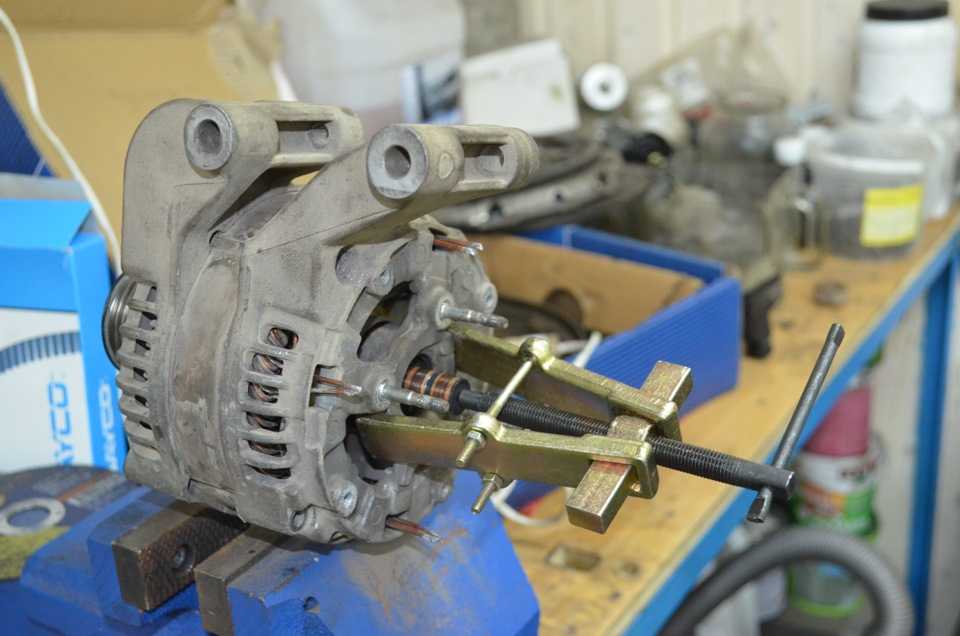

Стягиваем крышку вот таким вот сьемником

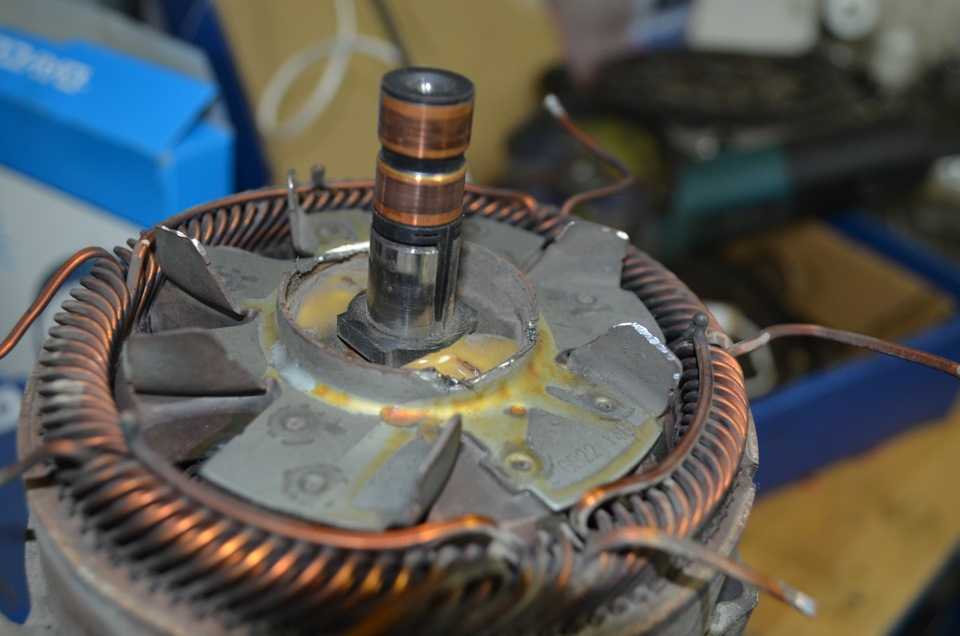

В итоге видим вот это (подшипник тоже сьемником стягивается

Но так как мой сьемник слегка не подлазил — пришлось сделать пропил

И новый подшипник на месте

Далее у меня встал вопрос а как же снять передню муфту и заменить пошипник там? что я только не делал и чем только не пытался — снять у меня ее не удалось, поехал в сервис по генераторам и стартерам — и ахренел — звоню мне говорят приезжайте (сразу сказал что мне нужно сегодня) Приехал говорю вот генератор посмотрите, мастер говорит “ну посмотрел” чинить типа не буду оставляй через два дня заберешь, кароче я не буду описывать весь этот бредовый диалог, он мне дал шестигранник и сказал едь на шиномонтаж они тебе открутят, приезжаю на шинку — ребята с круглыми глазами и в шоке решили попробовать не получилось ! потом я заехал в магазин инструмента чтобы купить спец ключ и нашел _ вот радости то было, но вот беда он только в наборе а тот стоит 2700 ?, кароч бросил я эту затею и решил испытать судьбу и собрал все назад!

В Итоге ТИШИНА — видимо шумел только задний подшипник ! а на будущее хочу заказать себе этот долбаный спец ключ!

Демонтаж генератора с ДВС 1,8 и 2,0 литра

В отличие от предыдущих версий, в комплектациях с этими двумя двигателями генератор располагается иначе. Поэтому монтажные и демонтажные работы будут проводиться с помощью эстакады, смотровой ямы или подъёмника.

Набор инструментов тот же. Плюс к нему добавьте рожковый ключ 19 размера и отвёртку.

Сложность работ в том, что часть мероприятий выполняются через низ, а другая через честь верх моторного отсека.

Чтобы снять генератор с Ford Focus 2 поколения, на котором установлен мотор объёмом 1,8 или 2,0 литра, необходимо:

разместить машину на яме или эстакаде;
снять пластиковую защиту с ДВС;
отключить минусовую клемму от АКБ;
ключом на 17 или 19 сместить ролик натяжения в сторону салона, после чего вывести ремень генератора;
10 ключом открутить 3 крепления ролика натяжения;
внизу увидите 2 болта, но выкручивать нужно пока один, под двигателем;
открутить крепёжный болт кронштейна, который крепит патрубок кондиционера к радиатору кондиционера;
затем следует отключить фишку, используя плоскую отвёртку;
теперь откручивается второй болт крепления внизу;
провернуть немного узел, который уже опустился вниз;
добраться до колодки проводов и гайки, которая держит силовой провод;
головкой 13 размера отключить колодку и снять провод;
отвести патрубок кондиционера немного в сторону;
вытащить старый генератор.

Установку выполняют в строго обратной последовательности. Единственный нюанс в том, чтобы не перепутать крепёжные болты. В остальном же никаких особых сложностей при сборке возникать не должно.
