Газель за свою историю производства оснащалась многими вариантами силовых агрегатов. Так, были ЗМЗ, УМЗ, и другие варианты моторов. Конечно, один из самых мощных вариантов стал двигатель Камминз Газель, которым оснащались автомобили, в основном класса Бизнес.

Главные правила для любого современного двигателя:

• Использовать оригинальные смазочные материалы, с допусками, предписанными заводом изготовителем.
• Устанавливать оригинальные запчасти при плановом обслуживании (фильтра).
• Не пренебрегать сроком планового технического обслуживания.
• Не нагружать холодный двигатель, дать мотору прогреться.
• Не глушить мотор сразу, после поездки на высоких оборотах, дать поработать некоторое время на холостых (если не установлен турбо-таймер).
• Использовать качественное топливо, и не допускать низкого уровня топлива, это может вызвать выход из строя ТНВД и форсунок.
• Не перегружать автомобиль и не душить мотор сверх положенных возможностей.

Соблюдая эти простые правила для современного двигателя, ваш двигатель Cummins ISF 2.8 прослужит долгий срок и не будет огорчать дорогостоящими поломками и неприятными сюрпризами в дороге.

Для покупки расходных материалов или запасных частей для ремонта следует обращаться в специализированные магазины. Наша компания не первый год поставляет запасные части к двигателям «Камминз», как расходные материалы, так и запчасти для крупного ремонта. Мы сотрудничаем с крупными поставщиками на территории РФ и являемся первыми импортерами запчастей Cummins в Беларуси. В наличии на складе в г. Минске расходные материалы для плановых ТО, также у нас можно заказать любые запчасти для ремонта двигателя, от вала коленчатого до ремонтного комплекта прокладок.

Двигатели Cummins N14

Результатом многолетней работы инженеров компании стал универсальный и распространенный 4-тактный 6-цилиндровый двигатель с системой турбонадува Каменс 14 мощностью 525 л.с. Он нашел применение в грузовом автотранспорте, горно-шахтном оборудовании, генераторных системах, водном транспорте.

Несмотря на то, что на сегодняшний день этот тип двигателей уже не выпускается, большое число машин до сих пор работает, благодаря этим агрегатам. Объяснением этому являются их отличные технические характеристики и эксплуатационные возможности.

Двигатели Cummins N14 неоднократно подвергались модернизации и усовершенствованию. Посредством увеличения числа настраиваемых параметров они были адаптированы под определенные эксплуатационные условия. Но неизменными оставались две их особенности: простота в обслуживании и большие межсервисные интервалы.

Моторы Cummins 14 по праву считаются ветеранами на автомобильном рынке. Они используются уже достаточно долго, и это позволило накопить немалый опыт их ремонта. Их преимуществом является то, что детали этого двигателя очень легко поддаются ремонту, а в случае необходимости для них легко найти замену.

Описание двигателя Камминз

Когда речь заходит о качестве и долговечности агрегата, двигатель Камминз вне конкуренции, производитель разрабатывает исключительно дизельной техникой, узкая направленность, залог результата.

Линейка моторов велика. Среди продукции, популярностью пользуются четырёх и шести цилиндровые рядные агрегаты, однако фирма выпускает и V-образные двигатели. Мощность силовых установок начинается 70 и заканчивается 3500 лошадиными силами.

Двигатель Cummins ISF 2.8:

Конструкция включает механизмы:

Механизм кривошипов и шатунов.Сюда входят такие детали: поршни, вал, блок, шатуны, головка, гильзы. Назначение деталей, собранных в один механизм, преобразовать энергию, которая выделилась при окислении топлива в механическую работу.

Поршень на двигатель Cummins ISF 2.8:

Механизм распределения газов.Цель механизма, протекание процесса обмена газами в цилиндрах. Для увеличения скорости протекания на большинстве моделей применяется два впускных и два выпускных клапана на цилиндр.

Коленчатый вал двигателя Cummins ISF 2.8:

Форсунки – распылители.Механизм помогает поступить горючему внутрь камеры сгорания, образовать в цилиндре рабочую смесь и главное, выполнить это вовремя.

Топливная форсунка на двигатель Cummins ISF 2.8:

Механизм питания.Подаёт воздух и топливо в нужный момент и в нужном количестве внутрь цилиндров. Процессы в агрегатах Камминс контролируются вспомогательной электроникой, что увеличивает эффект сгорания и экономит горючее.

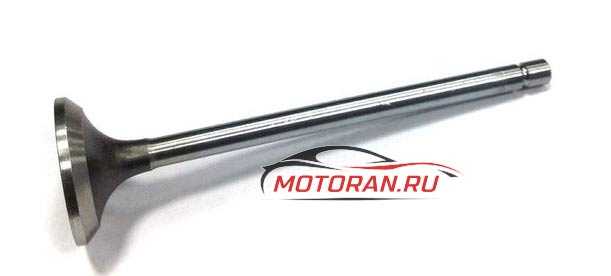

Выпускной клапан на двигатель Cummins ISF 2.8:

Механизмы охлаждения и смазки.Защищают двигатель, не дают чрезмерно влиять на детали силам трения, отводят излишки тепла и не допускают перегрева силовой установки.

Масляный насос на двигатель Cummins ISF 2.8:

Технические характеристики двигателя Камминз

Каждый производитель, не зависимо, какая техника для него профилирующая, придерживается норм и правил. Технические характеристики продукции Cummins так же объединяются по признакам.

Блок цилиндров Cummins ISF 2.8:

Двигатель Камминз технические характеристики обобщенно выглядят следующим образом:

Эксплуатация двигателя Камминз

Механизм, агрегата Cummins должен правильно эксплуатироваться. Только выполнение предписанных правил эксплуатации гарантирует мотору пробег в 500000 км. Первое правило, это использовать топливо, которое соответствует сезону эксплуатации. Перед поездкой в обязательном порядке провести осмотр автомобиля. Перед запуском силовой установки убедиться в правильном уровне масла и жидкости охлаждения.

После того, как силовой агрегат запущен, мотор прогревают до рабочей температуры. Начинают движение с пониженной передачи, не давая сразу мотору больших нагрузок. Увеличивать обороты и нагрузку надо постепенно.

При езде избегают луж, мало того, что вода приводит к замыканию электроники, так еще и резкое охлаждение мотора негативно сказывается на состоянии. Излишние нагрузки возникают при езде на пониженных оборотах в течение двадцати минут и более. Не стоит долго двигаться, на значении ниже 1500 мин-1. После окончания поездки, дайте агрегату поработать минуту на холостых оборотах. Это выравнивает температуру двигателя и обороты турбины.

Правильная эксплуатация агрегатов Cummins продлит работу и сделает процесс эксплуатации комфортным, без проблем и неприятных сюрпризов.

Устранение характерных неисправностей

Большинство проблем возникает из-за перегрузок, использования горючего, масел и охлаждающей жидкости низкого качества, несвоевременного техобслуживания или неграмотной эксплуатации. Отзывы владельцев часто содержат жалобы на плохую работу топливного оборудования, особенно форсунок. Для предупреждения проблем необходимо вовремя менять фильтры и масло, солярку заливать на надежных заправках (к сожалению, бывают случаи разбавления горючего водой). При частых неполадках можно добавить в топливную систему дополнительный сепаратор.

Так выглядят форсунки для Cummins isf 2.8 Признаки неисправности форсунок:

• Черный дым из глушителя;
• Стук в моторе;
• «Плавание» оборотов на холостом ходу;
• Уменьшение мощности;
• Трудности с запуском мотора.

Эксплуатировать двигатель с неисправными форсунками нельзя, это может привести к тяжелым последствиям. Если в цилиндры будет поступать больше топлива, поршень и клапаны начинают плавиться, если меньше, — двигатель трудно или невозможно завести, сильно падает мощность.

Несмотря на все фильтры, в горючем может оказаться вода. В этом случае возникают проблемы с топливным насосом. Вместе с соляркой подается металлическая стружка, что приводит к поломке форсунок. Перед заменой следует определить причину неисправности, при необходимости промыть всю топливную систему. Еще одна частая неисправность — лопается трубка, по которой сливается масло из турбокомпрессора.

Это происходит из-за вибрации и приводит к быстрой потере масла. Горьковский автозавод признал ошибку в конструкции и объявил о бесплатной установке специального кронштейна для защиты трубки. Если на вашем автомобиле такого нет, обратитесь к любому официальному дилеру ГАЗ. А до этого придется проверять, не появились ли масляные подтеки на трубке слива.

Иногда возникают неисправности в турбине компрессора Holset HE211W. Причинами могут быть нехватка масла, частая работа в предельном режиме, перегрев или случайное повреждение компрессора. Признаками служат дым сизого цвета и характерный запах горелого масла. Заменять турбину следует на оригинальную, при использовании иной могут возникнуть новые неприятности. Еще одна проблема — слишком малый зазор между радиатором и интеркулером, который забивается грязью, листьями и всяким мусором.

Зазор между радиатором интеркулером двигателя Cummins isf 2.8 Регулярно очищайте его, иначе возможен перегрев двигателя. Хорошим решением будет увеличение расстояния между радиатором и интеркулером. Загрязнение воздушного фильтра вызывает дополнительный износ поршневых колец, которые истираются попавшей в цилиндры пылью как абразивом. В этом случае следует менять фильтр чаще, чем указано в руководстве по эксплуатации. Большие нагрузки на двигатель иногда приводят к проворачиванию вкладышей и коленчатого вала. Образуются задиры на шейках, придется заменять дефектные детали. Если это произошло, постарайтесь приобрести оригинальные запчасти. Отзывы упоминают о частых загрязнениях контактов электронной педали газа. Признаками неисправности являются плохая реакция на изменение положения педали и рывки при движении. Следует снять педаль и очистить контакты спиртом.

Маркировка двигателя Cummins

Каждый двигатель внутреннего сгорания, выпущенный компанией, для удобства распознавания или заказа запасных частей индивидуально подписан. Маркировка агрегата выполнена в виде паспортной таблички, которая содержит сведения о моторе. Табличка, в зависимости модели, крепится на крышке клапанов, либо на боковой поверхности блока.

Паспорт содержит информацию:

1. Номер серии агрегата, в виде цифрового обозначения, пример: 93 71 73 74;
2. Марка силовой установки;
3. Номерное обозначение наряда на заводе изготовителе;
4. Информация о нормальных и граничных оборотах коленчатого вала;
5. Когда выпущен агрегат, день, месяц, год;
6. Список комплектующих, количество цифр, четыре;
7. Информация, о том, насколько форсирован агрегат;
8. Граничные зазоры в клапанах;
9. Наименование завода, на котором собрали установку.

Компания Запчасти ДГУ предлагает следующие запчасти для дизельных двигателей Cummins ISB6.7

Для того чтобы купить требуемую Вам запчасть, свяжитесь со специалистами нашей компании по удобному для Вас средству связи:

Телефон звонок бесплатный

Электронная почта

Или оставьте заявку онлайн.

Характеристики и особенности дизеля Cummins на ГАЗели

Если говорить о самом ДВС, двигатели Cummins давно известны на мировом рынке. Агрегаты разработаны американской фирмой, сборка осуществляется в Китае. Двигатели зарекомендовали себя как надежные и экономичные. В результате каждый десятый дизельный авто в мире имеет мотор «Камминз».

Такими ДВС комплектуется большое количество микроавтобусов, легких грузовиков и т.д. Также двигатель в полной мере соответствует современным экологическим стандартам. Вполне очевидно, что данное решение является одним из лучших для малотоннажных грузовиков, масса которых ограничена рамками до 3.5 тонн.

Даже с учетом того, что дизельные версии дороже бензиновых, автомобили с этим двигателем пользуются повышенным спросом по ряду причин

Как правило, низкие расходы на эксплуатацию и надежность дизеля позволяют быстро окупить разницу в стоимости, что очень важно, особенно для коммерческого транспорта.. Итак, давайте рассмотрим сам двигатель

Если точнее, его начальную 120-сильную версию, которая ставилась ранее и остается под капотом некоторых версий ГАЗель Некст даже после модернизации

Итак, давайте рассмотрим сам двигатель. Если точнее, его начальную 120-сильную версию, которая ставилась ранее и остается под капотом некоторых версий ГАЗель Некст даже после модернизации.

Основные характеристики Cummins ISF 2.8:

• Двигатель: дизельный, с турбонаддувом, реализовано охлаждением надувочного воздуха;
• Степень сжатия:5;
• Масса двигателя: 214 кг;
• Рабочий объем: 2.781 литра;
• Мощность 120 л.с.;
• Макс. крутящий момент: 297Нм при 1600-2700 об/мин.;
• Объем масла в картере: 5 л.;
• Система питания:Common Rail;
• Расход топлива на 100 км пути: 8.5 л. при скорости 60 км/ч и 10.3 л. при скорости 80 км/ч;

Указанный агрегат является 4-х цилиндровым рядным дизельным мотором. Двигатель относительно простой и не отличается повышенной требовательностью к качеству дизтоплива, имеет неплохую ремонтопригодность.

Изготовитель определяет моторесурс на отметке около 500 тыс. км. Головка блока и сам блок изготовлены из прочного чугуна, гильзы фрезерованные, со средней фиксацией. В рамках ремонта имеется возможность выполнить гильзовку блока.

Поршни представляют собой решение составного типа. Юбка поршня из алюминиевого сплава, верхняя часть дополнительно имеет наплавку из жаропрочного материала. Коленвал отличается тем, что имеет зацементированные шейки, а само изделие повышенной прочности, что исключает возможность обработки. Это значит, что вал в случае износа нужно полностью менять. Также производитель не предусматривает замену вкладышей, ремонтные комплекты не выпускаются.

Распредвал установлен в ГБЦ, привод ГРМ цепной, с гидронатяжителем и парой «башмаков». В головку запрессовываются седла и направляющие клапанов. Результат — повышенная ремонтопригодность головки. Каждый цилиндр имеет 4 клапана (два впускных и два выпускных).

Что касается системы питания, количество топлива, которое подается на форсунки, регулируется электроникой. Высокое давление создает ТНВД. Топливный впрыск послойный, то есть предварительный впрыск (подвпрыск) и основной. Подобное решение способствует лучшему и более полноценному сгоранию смеси топлива и воздуха.

Еще добавим, что дополнительно реализована защита от перегрева. Если температура поднимается выше критической отметки, электронная система инициирует отключение подачи топлива и останавливает ДВС. Также двигатели Cummins серии ISF отличаются модульной структурой.

Главным плюсом такой конструкции является возможность гибкой модернизации отдельных узлов без изменения остальных элементов. Такая особенность позволяет дорабатывать агрегат, чтобы мотор соответствовал современным экологическим стандартам (Евро-4, Евро-5 и т.д.).
