Замена ремня генератора в грузовиках mercedes

Капитальный ремонт

Порядок действий во время проведения капитального ремонта двигателя:

  1. Установить транспорт на специальный стенд.
  2. Демонтировать силовой агрегат.
  3. Промыть мотор.
  4. Провести внешний осмотр механизма на наличие трещин на блоке цилиндрических элементов, увеличение зазора между клапанами, на биение коленчатого вала.
  5. Измерить правильность геометрии трущихся поверхностей.
  6. Устранить все трещины.
  7. Провести реставрацию втулок направляющего типа.
  8. Отшлифовать поверхность механизма.
  9. Проверить герметичность клапанов.
  10. Заменить маслосъемные колпаки.
  11. Отшлифовать коленчатый вал под ремонтный размер вкладыша.
  12. Заменить поршневые кольца, сальники и прокладки.
  13. Залить свежее масло.

Замена ролика натяжителя ремня генератора

В процессе работы могут появиться посторонние шумы. Они говорят о том что приходит в негодность подшипник либо натяжного ролика. Либо подшипнике генератора или другого механизма, через который проходит ремень. Это может быть ГУР или компрессор кондиционера. Как обнаружить источник возникающих шумов, более подробно описано в этой статье.

В случае если источником шума является натяжной ролик его необходимо заменить.

Для этого ослабляется натяжение ремня. Снимается ремень. Если ремень натягивается роликом со смещенным центром. Он просто откручивается и меняется на новый. Натяжение ремня производится при помощи специальной вилки. Вилка вставляется в специальные отверстия, предусмотренные в ступице ролика. Производится натяжение ремня проворачиванием ступицы. Затем она прижимается гайкой или болтом в зависимости от конструкции.

Проверка натяжения ремня генератора.

Проверить правильность натяжения ремня можно кустарным способом. Натянутый ремень должен проворачиваться на 90 градусов. Если он не докручивается, то натяжение сильное и его необходимо ослабить. Если проворачивается больше то ремень натянут слабо. Его необходимо ещё подтянуть.

Таким образом, проверяются поликлиновые ремни. Клиновые ремни ведут себя аналогично.

Замена натяжителя ремня генератора.

Если вышел из строя ролик на натяжителе. Натяжитель необходимо снять целиком. Ослабляется ремень. При помощи воротка. Затем откручивается натяжитель. Меняется в сборе либо откручивается ролик и меняется.

Замена ремня генератора на катке БОМАГ

В качестве примера можно привести замену натяжителя и ремня на катке БОМАГ. В процессе работы заглох двигатель. Был поднят капот. Стало видно, что ремень соскочил со шкивов и повредился.

Двигатель заглох потому что сработала система защиты двигателя. ЭБУ отключил двигатель после того ка генератор перестал давать зарядку. Причина неисправности оказалась в том, что ролик на натяжителе соскочил со ступицы. Повредил рычаг натяжителя.  Край ремня повредился при соскакивании с роликов.

Натяжитель оказался непригоден для дальнейшего использования. Его необходимо заменить на новый.

Подходящего ремня в магазине не оказалось .  предложили аналогичный ремень но на 2 см короче. Было решено установить этот ремень. Потому что техника срочно требовалась в работе. Новый, но короткий ремень сел на свое место. Диапазона работы натяжителя оказалось достаточно.

Двигатель завелся, но обнаружилась проблема. Так как ремень короче он стал цеплять за корпус натяжителя. Оставлять его в таком положении нельзя. Потому что приведет к поломке натяжителя и обрыву ремня.

Пришлось установить старый ремень . предварительно обрезав повреждённые ручьи поли клинового ремня.

В этом положении каток проработал несколько дней. До того как был приобретен новый ремень нужного размера.

Как поменять ремень генератора на мерседес аксор

В этом руководстве вы найдете пошаговые инструкции с фотографиями и видео о том, как заменить серпантиновый ремень Mercedes-Benz . Инструкции по замене ремня и натяжителя приведены в нашем руководстве «Как заменить натяжитель Mercedes-Benz».

Симптомы, которые вам необходимо заменить змеиный ремень Mercedes-Benz, включают визг (наиболее заметно при запуске). Змеевидный пояс может показать признаки трещин, повреждения ребер. Другие возможные симптомы включают в себя шум рулевого управления, плохой кондиционер и даже индикатор батареи. Не игнорируйте змеиный пояс, если на нем есть признаки повреждения. Если ремень отсоединится при работающем двигателе, это может привести к ненужному повреждению компонентов двигателя.

Какие ремни используются в снегоуборщиках

Прежде чем приступать к замене, нужно узнать, какие ремни используют на снегоуборщиках. Это необходимо для того, чтобы иметь возможность приобрести новые расходники. Не зная, что стоит на технике, правильно подобрать ремень никак не получится.

На современной снегоуборочной технике нашли применение ремни зубчатого типа. Объективно их показатели прочности достаточно высокие, и в этом аспекте они практически не уступают приводным цепям.

При этом зубчатые ремни превосходят цепи за счёт более удобной эксплуатации, а также незначительного веса. Ещё зубчатый ремень способен эффективно и качественно передавать вращательный момент на рабочие валы. Также приятным бонусом для тех, кто предпочитает обслуживать снегоуборщик своими руками, будет факт более простой фиксации и установки, даже в условиях ограниченного пространства для работы.

Тот факт, что на снегоуборщике используется именно зубчатый ремень, ещё не в полной мере даёт понять, какой расходник нужно покупать. Для снегоуборочных машин предусмотрено 2 вида зубчатых ремней.

  • Плоскозубчатые. Отличительной особенностью детали является высокая прочность. Потому такие элементы обычно устанавливают именно для работы шнека. Плоскозубчатые ремни характеризуются высокими показателями прочности и стойкости к деформации. Потому срок службы расходника выходит внушительным. Конструкция обеспечивает синхронную работу двух шнеков одновременно, что добавляет стабильности в функционировании снегоуборщика.
  • Двухсторонние. Это отдельная группа приводных зубчатых ремней. Такие детали больше подходят для передачи вращательного момента одновременно в несколько необходимых направлений. Потому двухсторонние зубчатые ремни устанавливаются на колёса снегоуборочной техники. Этот вариант считается оптимальным, если на оборудовании предусмотрена коробка с задней передачей. Дополнительно стоит отметить хорошую устойчивость к износу и механическим повреждениям.

Но даже такие характеристики не могут сделать деталь вечной. Износ с течением времени всё равно происходит. И задача владельца снегоуборщика заключается в том, чтобы вовремя обнаружить износ, заметить повреждения, и заменить деталь.

Нельзя исключать вариант, при котором на снегоуборщике будет установлен клиновидный ремень. Он отличается трапециевидным профилем, а также поперечным сечением. Проблема лишь в том, что у ремня такого типа есть существенный недостаток. Это менее плотное прилегание к другим компонентам снегоуборщика. Хотя ряд функций ремень выполнять всё равно способен. Так что многие производители решают применить именно клиновидный расходник для установки на технику.

Ознакомившись с классификацией ремней для снегоочистителей, можно взглянуть на возможные и наиболее распространённые неисправности.

Важные заметки

  • Не нужно снимать детали для снятия и замены серпантинового ремня Mercedes.
  • Снятие крышки двигателя, потянув ее вверх, может облегчить эту работу, но в этом нет необходимости.
  • Вентилятор охлаждения радиатора снимать не нужно.
  • Штифт может быть использован для блокировки натяжителя в верхнем (предварительно нагруженном) положении.
  • Можно изменить ремень без использования стопорного штифта.
  • Сделайте снимок протяжки ремня, прежде чем снимать ремень.
  • Не используйте болт с фиксатором Torx для снятия натяжителя.
  • Если у вас есть турбонаддувная труба, снимите ее, чтобы получить доступ к натяжителю.
  • Оригинальный пояс может длиться до 100 тысяч миль. Мы рекомендуем менять его каждые 60 000 миль.

Процесс замены ремня в системе генератора Мерседес

Если на грузовых автомобилях Sprinter клиновидный ремень имеет довольно простую систему натяжения, понятный принцип замены, то на Atego, Actros, Axor и прочих крупных коммерческих авто ременной привод генератора спрятан защитными системами. Даже снять защитные крышки на новых моделях авто будет довольно сложно. Для этого потребуется специальный инструмент, знания о некоторых нюансах выполнения работы.

Процесс замены выглядит следующим образом:

  • оценка модели автомобиля, формирование плана сервисных работ;
  • покупка требуемых запчастей комплект будет разным в каждом случае;
  • демонтаж ремня с учетом конструкции натяжения, осмотр, оценка состояния;
  • установка нового ремня согласно заводской схеме для вашей модификации двигателя;
  • настройка натяжителя, чтобы обеспечить длительную службу, нужные условия работы;
  • диагностика авто, передача машины владельцу, если не обнаружено других неполадок.

Если на старых авто можно было просто всегда возить запасной ремень и заменить его при поломке, сегодня такой подход недопустим. Сложность системы монтажа ременного привода не позволит выполнить работы в полевых условиях. Для обслуживания узла генератора стоит выбирать качественные запчасти, отдавая предпочтение оригинальным деталям или качественным европейским аналогам.

Какие сложности возникают при данном ремонте?

  1. Подбор комплектующих. Некачественный ремень может порваться в любой момент, натяжитель должен работать качественно.
  2. Уникальная система демонтажа, установки деталей системы на различных модификациях автомобилей.
  3. Наличие большого количества подделок, некачественных дешевых запчастей на рынке для Mercedes-Benz.
  4. Разрыв ременного привода при ошибках монтажа, это может оказаться большой проблемой для владельца.
  5. Отсутствие заводских рекомендаций в открытом доступе, мало информации для сервиса.

Сравнение поликлиновых и V-образных ремней

На шкивах двигателя установлен всего один поликлиновый ремень. Сам по себе он напоминает змею, отсюда и название (англ. serpentine belt – дословно «змеевидный ремень»). Поликлиновые ремни позволяют упростить конструкцию узлов и техническое обслуживание автомобилей. Водителю достаточно заменить всего один ремень вместо нескольких.

В некоторых, в основном старых моделях автомобилей и грузовиков, сделанных в 1990-х годах и ранее, поликлиновый ремень не используется. Вместо него применяются v-образные ремни. В такой конфигурации каждая принадлежность двигателя имеет собственный приводной ремень. Иногда один и тот же ремень обеспечивает работу нескольких аксессуаров, но один v-образный ремень никогда не приводит в действие все принадлежности, как это делает поликлиновый ремень.

Чтобы определить, используется ли в вашем автомобиле поликлиновый ремень, необходимо взглянуть на приводные шкивы в передней части двигателя. Если на них установлен только один ремень, то это он.

Периодичность и признаки необходимости замены ремня

Узел генератора обслуживать стоит достаточно часто. За 150 000 км пробега ременной привод может растянуться до предела, натяжитель не поможет восстановить нужную степень натяжки. Это не обязательно приводит к разрыву, но требует сервиса.

Следует обратиться в СТО в таких случаях:

  • после предыдущей замены прошло более 6 лет или 150 000 км пробега;
  • слышен гул со стороны установки генератора, гудит подшипник натяжного ролика;
  • при визуальном осмотре заметно, что натяжитель находится в крайнем положении;
  • на ремне визуально определяются трещины, деформации, небольшие разрывы.

Также стоит обратиться на сервис, провести диагностику, если вы купили подержанный автомобиль. Сервисная история может оказаться ложной, задержка замены ремня может привести к поломке прямо в пути.

Разрыв ремня – чем опасна ситуация?

Узел генератора служит в тягачах и грузовиках Mercedes долго. Но стоит вовремя выполнить обслуживание, не допуская растяжения ремня. Иначе неприятности могут настигнуть автомобиль непосредственно в движении. Разрыв не чреват поломкой дорогих узлов. Но без подъемника поменять детали будет очень проблематично. Поэтому следует заранее ремонтировать оборудование, вовремя производить замену изнашиваемых деталей системы обеспечения автомобиля электричеством.

Источник статьи: http://truck-service.net/stati/zamena-remnya-generatora-v-gruzovikah-mercedes/

Признаки растянувшегося ремня электрогенератора

Ключевой признак растянувшегося ремня электрогенератора — это появление стороннего звука, сравнимого со «свистом», при нагрузке на систему питания (в момент включения кондиционера, освещения). Это возникает из-за его проскальзывания. И здесь он общий, то есть проходит также через шкивы циркуляционного насоса, усилителя руля, кондиционера (позиционируется при помощи направляющего и натягивающего роликов).

Поэтому при растяжении начинает «сбоить» всё вышеуказанное оборудование. Руль поворачивается с усилием, кондиционер может вовсе не работать, двигатель начинает перегреваться при повышенной нагрузке.

Дополнительные симптомы «неисправности»:

  • периодически загорается индикатор отсутствия зарядки на аккумуляторной батарее (при включении, как правило, не горит, а уже после нескольких переключений передач — сигнализирует о неполадке);
  • двигатель начинает работать неравномерно при нагрузке на систему питания (из-за низкого напряжения на клеммах свечи не образовывается искра);
  • на клеммах АКБ пониженное напряжение во время работы двигателя (резко опускается ниже 12,5В).

Нужно учесть, что заниженное напряжение на АКБ может сигнализировать о неисправности генератора. Поэтому для подтверждения «диагноза» рекомендуется выполнить визуальный осмотр ремня. Его замену рекомендуется выполнять через каждые 60-80 тысяч километров.

Что выбрать для замены

Выбрать запчасти можно исходя из рекомендаций производителя. Просто загляните в технический паспорт или руководство по эксплуатации. Также часто подбирают аналоги от проверенных производителей.

К числу торговых марок, под которыми продаются хорошие ремни для привода колёс и шнека снегоуборочной техники, можно отнести:

  • Patriot;
  • Enifield;
  • Al-Ko;
  • ContiTech AG;
  • Ariens;
  • Rotary;
  • Hyundai;
  • MTD.

Это основные бренды, которые встречаются на российском рынке, а также заслуживают внимания.

Покупать откровенно дешёвые китайские расходники не стоит. Но при этом ставить на ремнях из Китая табу тоже нельзя, поскольку основная масса запчастей производится именно там.

Периодичность и признаки необходимости замены ремня

Узел генератора обслуживать стоит достаточно часто. За 150 000 км пробега ременной привод может растянуться до предела, натяжитель не поможет восстановить нужную степень натяжки. Это не обязательно приводит к разрыву, но требует сервиса.

Следует обратиться в СТО в таких случаях:

Также стоит обратиться на сервис, провести диагностику, если вы купили подержанный автомобиль. Сервисная история может оказаться ложной, задержка замены ремня может привести к поломке прямо в пути.

Разрыв ремня – чем опасна ситуация?

Узел генератора служит в тягачах и грузовиках Mercedes долго. Но стоит вовремя выполнить обслуживание, не допуская растяжения ремня. Иначе неприятности могут настигнуть автомобиль непосредственно в движении. Разрыв не чреват поломкой дорогих узлов. Но без подъемника поменять детали будет очень проблематично. Поэтому следует заранее ремонтировать оборудование, вовремя производить замену изнашиваемых деталей системы обеспечения автомобиля электричеством.

Статьи по теме

Замена ремня «Ауди А4»: от генератора до ГРМ

Что меняется с ремнем ГРМ: обязательные и факультативные детали

Замена привода ГРМ Volkswagen Polo: когда и как выполняется

Замена привода ГРМ Opel: правила и нюансы

Как натянуть ремень ГРМ: правила и полезные рекомендации

Почему рвется ремень ГРМ: 6 основных причин

Замена привода ГРМ «Джили»: пошаговая инструкция

Замена привода ГРМ «Сузуки»: периодичность выполнения, рекомендации автовладельцев

Замена ремня ГРМ ауди: как осуществляется на бензиновом и дизельном ДВС

Что лучше: цепь или ремень ГРМ

Замена ремней «Дэу»: генератор и ГРМ

Пошаговая инструкция по замене ремня ГРМ на «Форде Мондео»

Какой ремень ГРМ лучше: обзор лучших производителей

Замена ремня «Хонды СРВ»: генератор, кондиционер, ГУР и ГРМ

Замена натяжителя цепи «Тойоты»: советы и рекомендации

Диагностика натяжителя приводного ремня

Натяжитель приводного ремня необходимо проверить на исправность при появлении хотя бы одного из вышеперечисленных признаков. В диагностике нуждаются и прочие элементы конструкции. Диагностика выполняется в несколько этапов:

Необходимо провести визуальное ознакомление с ремнем и оборудованием, приводимым им в действие. Для этого запустите силовую установку и проверьте, присутствуют ли вибрации ремня, шкива или ролика.
Проверьте натяжение ремня генератора. Для этого остановите двигатель. Далее на самом крупном пролёте между шкивами возьмите ремень и попробуйте повернуть его по часовой стрелке. Если вам удастся провернуть его на 90 градусов, значит его натяжение в порядке. В противном случае угол проворота будет меньше или больше, и тогда потребуется регулировка.
На следующем этапе необходимо снять ремень и проверить его состояние. Также необходимо проверить шкивы и ролики на наличие люфтов. Снять ремень достаточно просто. Для этого вы должны ослабить гайку натяжного ролика. После этого его необходимо снять со шкивов. Перед этим запомните положение ремня между шкивами, ведь вам потом придётся надевать его обратно. Рекомендуется сфотографировать положение на камеру мобильного телефона. После снятия проверьте, чтобы на ремне отсутствовали трещины и отслоения. Износ ремня должен быть равномерным. При обнаружении любого указанного дефекта смело меняйте ремень

Обратите внимание на односторонний износ. В случае такого износа шпилька крепления ролика или кронштейн изогнуты, что вызывает перекос

Если не устранить этот перекос, то ремень долго не прослужит.
Выполняется проверка люфта на шкивах. Повращайте ролик и убедитесь, что у него отсутствуют заедания и подклинивания. В случае их наличия имеет место быть сильный износ подшипника, и требуется замена натяжного ролика ремня генератора. Также внимательно осмотрите рабочую поверхность пластиковой накладки: на ней не должно быть канавок. Если поверхность неровная — натяжной ролик приводного ремня подлежит замене.
Если после замены ремня гул и пищание не исчезают, то проблему необходимо искать в других элементах. Привод этих элементов происходит за счёт натяжения ремня.

Серпантиновый пояс Мерседес

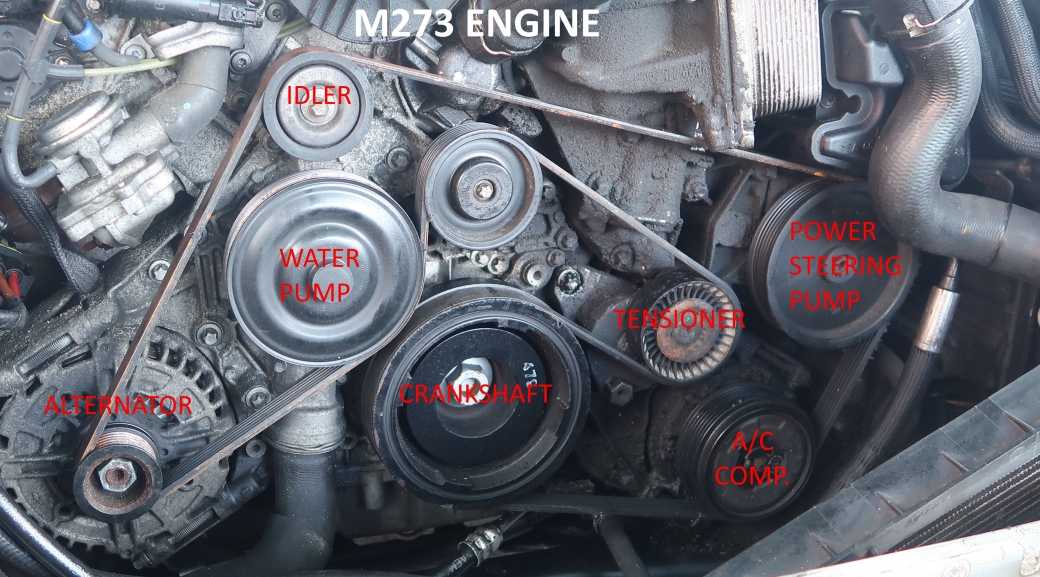

Типичная трасса серпантинового ремня Mercedes Benz. По возможности сделайте снимок или нарисуйте эскиз старого ремня прокладки перед снятием. Схема прокладки приводного ремня может быть напечатана под капотом или верхней частью опоры радиатора.

Приложения

Инструкции по замене приводного ремня Mercedes-Benz применимы к следующим моделям. Эти инструкции могут применяться к другим моделям, не включенным в этот список.

Немецкая компания Mercedes обладает лидерством во многих классах автомобилей, включая ряд коммерческих ниш. Транспорт данного производителя имеет отличный ресурс, предлагает эксплуатацию без поломок, проблем, дорогих неприятностей. Ресурс большинства технических узлов составляет 500 000 км и более. Фургоны, тягачи, специальный транспорт обладают десятками типов двигателей, конструкция зависит от года выпуска, модели.

Замена ремня генератора – распространенный ремонт грузовых Мерседесов. Корпорация обладает сложной системой генератора, поменять ремень, проконтролировать натяжку своими руками будет сложно.

Эффект натяжения

За фиксацию узла отвечает кронштейн. Он прочно сидит на блоке силового агрегата, крепится несколькими болтами. Ремень вращается через натяжной ролик, оснащенный внутренним подшипником. Сам ролик тоже надежно зафиксирован от прокручивания фиксатором-болтом.

Натяжитель комплект

Примечательно, что есть несколько вариантов модификаций приспособления:

  • для лучшего эффекта натяжения ролик настраивают с помощью вращения эксцентрика (после того, как достигнуто требуемое натяжение, ролик фиксируется болтом);
  • сам ролик фиксируется на кронштейне подвижного типа (чтобы осуществить натяг ремня, можно использовать болт кронштейна).

Вообще, регулировка натяжения априори предусмотрена конструктивно. Интересно, что на старых моделях авто регулировка натяжения ремня осуществлялась посредством самого генератора.

В старых машинах генератор крепился в двух местах. Одна из точек крепления была регулировочной. Генератор можно было оттянуть в сторону от ДВС, расслабив или сняв одну гайку крепления. Таким образом, обеспечивалось требуемое натяжение, и в конце гайка затягивалась.

Сейчас появилось множество добавочных элементов, получивших привод от шкива кривошипного вала. Одновременно с ремнем генератора, вращение от коленвала получает насос помпы, компрессор кондиционера и т.д. А из-за того что ремень один, провести регулировку приводного элемента самим генератором уже не получается.

Кроме того, ремень сидит не на двух шкивах, как раньше, а на четырех. А оборудование, которое ремень приводит в действие, находится на разных уровнях по отношению друг к другу.

Ремень

Нормально функционировать способен только цельный ремень. Если на нем растянуты края или материал расслаивается, то такой ремень считается негодным.

Ремень генератора

Кроме того, на изделии не должно иметься продольных или поперечных разрывов. На изломе ремня – никаких трещин или иных следов износа.

Сколько было случаев, когда мастер, обнаружив слабое натяжение и проблемную работу генератора, настраивал узел, менял детали, но все было бесполезно

Ошибкой специалиста являлось то, что он не акцентировал внимание на состояние ремня. Последний же был изношен до крайности, что априори исключило возможность регулировки натяжения

Большая часть ремней, которые за короткий срок эксплуатации приходят в негодность, изначально делаются из низкосортного материала

Большая часть ремней, которые за короткий срок эксплуатации приходят в негодность, изначально делаются из низкосортного материала

Поэтому, выбирая изделие, следует обратить внимание на это, стараться покупать оригинальные ремни, изготовленные качественно

Причинами скорого износа ремня также становится попадание на материал масла или любой другой технической жидкости.

Ролик

Это один из компонентов узла, который на вес золота. Именно на ролик возлагается вся нагрузка, именно он в ответе за нормальную работу приводного ремня. Четко подмечено, что он сродни золотнику – мал, да удал.

Ролик натяжителя ремня генератора и есть тот самый, казалось бы, незначительный элемент, про который было сказано в начале статьи. Второстепенная, как кажется некоторым, составляющая автомобильной системы, на самом деле, выполняет главенствующие функции. Выход из строя ролика – это перелом всей системы, в этом можно быть уверенным на все сто.

Очень часто, когда свистит ремень, владелец решает заменить сам генератор или ремень, а в некоторых случаях, обновляет подшипник. Но каково бывает его удивление, когда после всех этих манипуляций ничего толком не меняется. На самом деле, причина кроется в натяжителе и его ролике.

Ролик со смещенным центром

Ролик – деталь, которая в самую последнюю очередь обращает на себя внимание. Многие, даже работники сервисов (большей частью новички), ошибочно полагают, что ролик натяжителя – штука вечная

В действительности, это не так

В действительности, это не так.

Стоит изучить его принцип работы, как все становится ясно. Ролик обеспечивает четкую работу узла, за счет него возможно проведение натяжения.

На сегодняшний день существует несколько модификаций ролика. Как правило, самыми эффективными считаются ролики со смещенным центром. Более простую конструкцию имеют натяжители, зафиксированные обыкновенным болтом непосредственно на подвижный кронштейн.

Какой бы модели не был ролик, за ним нужен глаз да глаз. Следить за состоянием детали рекомендуется периодически, страхуясь от получения более сложных и затратных проблем.

Ремень

Бензиновые модели (М112/113)

Детали установки ремня привода вспомогательных агрегатов на бензиновых моделях (М112/113)

2. Развернув шпильку (4) натяжного ролика (5) против часовой стрелки, ослабьте ремень (3) и заблокируйте ролик при помощи стержня диаметром 5 мм.

3. Снимите ремень и внимательно изучите его состояние (см. Главу Текущий уход и обслуживание). В случае необходимости произведите замену.

4. Установка производится в обратном порядке, — начинайте посадку ремня с натяжного ролика и действуйте в порядке указанной на иллюстрации нумерации. Не забудьте отрегулировать усилие натяжения ремня (см. Главу Текущий уход и обслуживание).

Схема прокладки и порядок посадки на шкивы 6-реберного ремня привода вспомогательных агрегатов двигателей М112/113

Вверху — Модели без К/В; Внизу — Модели с К/В; 1 — Шкив коленчатого вала; 2 — Направляющий шкив 2/шкив компрессора К/В; 3 — Шкив рулевого насоса; 4 — Направляющий шкив; 5 — Шкив генератора; 6 — Шкив водяного насоса и вентилятора системы охлаждения; 7 — Натяжной ролик

Дизельные модели

Детали установки ремня привода вспомогательных агрегатов на дизельных моделях, оборудованных двигателем М612

1. Снимите вязкостную муфту привода вентилятора системы охлаждения (см. Главу Системы охлаждения, отопления, вентиляции и кондиционирования воздуха).

2. Развернув натяжитель (2) и заблокировав его штифтом (4), ослабьте, затем снимите приводной ремень (1).

3. Изучите состояние ремня (см. Главу Текущий уход и обслуживание), в случае необходимости произведите его замену.

4. Установка производится в обратном порядке, — начинайте посадку ремня с натяжного ролика (см. иллюстрацию ниже). Не забудьте отрегулировать усилие натяжения ремня (см. Главу Текущий уход и обслуживание).

Схема прокладки ремня привода вспомогательных агрегатов двигателя М612

1 — Шкив коленчатого вала; 2 — Натяжной ролик; 3 — Шкив водяного насоса и вентилятора системы охлаждения; 4 — Шкив генератора; 5 — Направляющие шкивы; 6 — Шкив рулевого насоса; 7 — Шкив компрессора К/В

Детали установки ремня привода вспомогательных агрегатов на дизельных моделях, оборудованных двигателем М628

2. Установите экран защиты радиатора/конденсатора системы кондиционирования воздуха (металлический или пластмассовый лист размерами порядка 400x680x1 мм).

3. Снимите промежуточный охладитель системы турбонаддува (Intercooler) (см. Главу Системы питания и выпуска отработавших газов).

4. Развернув натяжитель (2) по часовой стрелке, ослабьте ремень (1) и снимите его с двигателя.

5. Изучите состояние ремня (см. Главу Текущий уход и обслуживание), в случае необходимости произведите его замену.

6. Установка производится в обратном порядке, — начинайте посадку ремня с натяжного ролика (см. иллюстрацию ниже). Не забудьте отрегулировать усилие натяжения ремня (см. Главу Текущий уход и обслуживание).

Схема прокладки ремня привода вспомогательных агрегатов двигателя М612

1 — Шкив коленчатого вала; 2 — Шкив компрессора К/В; 3 — Шкив рулевого насоса; 4 — Направляющий шкив; 5 — Шкив генератора; 6 — Шкив водяного насоса; 7 — Промежуточный ролик

Моменты затяжки двигателя 409

Момент затяжки болтов:

  • Усилие затягивания болтиков М8 покрышек распределительных валиков — 1,90 ÷ 2,30 кгс/м;
  • Болты М10х1,25 маховика с силой 7,20 ÷ 8,0 кгс/м;
  • Болты M8 корзины сцепления с напряженностью 2,0 ÷ 2,50 кгс/м;
  • Болтики сальникодержателя с резьбой М6 — 0,6 ÷ 0,9 кгс/м;
  • Болтик верхнего и среднего успокоителей цепей с параметрами М8х48 — 2,0 ÷ 2,5 кгс/м

Момент затяжки гаек двигателя змз 409:

  • Гаечки болтов шатунов с резьбой М10х1 — 6,80 ÷ 7,50 кгс/м
  • Контргайки выпускного коллектора с резьбой М8 — 1,9 ÷ 2,3 кгс/м
  • Гайка впускной трубы с резьбой М8х1 — 2,9 ÷ 3,6 кгс/м
  • Гаечки М8 ресивера — 2,2 ÷ 2,50 кгс/м

Моменты затяжек болтов на двигателе:

  • Болты крышек гидронатяжителей с резьбой M8x35 — 2,0 ÷ 2,5 кгс/м
  • Болтики М8 масляного картера — 1,2 ÷ 1,8 кгс/м
  • Метизы экрана выпускного коллектора с резьбой М6 с моментом затяжки 0,35 ÷ 0,5 кгс/м
  • Болтики М6 передней и задней крышки гбц с усилием 1,2 ÷ 1,8 кгс/м
  • Болты с резьбой М10 усилителя картера сцепления с силой — 2,9 ÷ 3,6 кгс/м
Таблица моментов затяжки двигателя 409
Перечень узлов и механизмов Резьба Момент затяжки, кгс·м
Главные моменты затяжки с обязательной проверкой усилия закручивания:
Крепеж крышек коренных подшипников М12х1,2 10,0 — 11,0
Стяжной болт кардана М20х1,5 17,0 — 20,0
Крепеж звездочек кулачковых валов М12х1,25 5,60 — 6,20
Крепеж звездочек промежуточного шпинделя M8x60 2,50 — 2,70
Дополнительные моменты затяжки резьбовых соединений:
Пробки коленчатого торсиона М8х25 3,8…5,2
Крепеж натяжителей цепочки М8х22 2,7…3,0
Метизы картера сцепления М10х1,25х50 4,2…5,1
Болт опоры вилки выключения сцепления М10х1 4,2…5,1
Штуцер термоклапана 4…6
Нагель крышки привода масляного насоса М8х25 2 ÷ 2,5
Крепеж корпуса термостата М8х65 2,0…2,5
Крепления крышки цепи и водяного насоса М8 2,0…2,5
Крепеж насоса охлаждения к крышке цепи М8 2,0…2,5
Метизы шкива помпы М8 1.9 ÷ 2.3
Нагеля крышки клапанов М8 0,5…0,7
Метизы кронштейна насоса ГУР 2,0…2,5
Крепеж шкива вентилятора М8х16 1,4…1,8
Шуруп крепления автоматического механизма натяжения ремня 4,0…5,0
Метиз крепления натяжного ролика на оси М8х14 1,4…1,8
Зажимы шлангов охлаждения 0,4…0,6
Крепеж стартера М10х110 4,4…5,6
Гайки крепежа генератора М8 2,0…2,5
Свечи зажигания 2,1…3,1
Нагели катушек возбуждения М8 0,6…0,9
Гайка крепежа датчика детонации М8 1,5…2,0
Прибор температуры охлаждающей жидкости 1,2…1,8
Измеритель давления масла 1,8…3,5
Шуруп крепежа дроссельного патрубка Мх55 1,2…1,8
Метизы крепления топливопровода с форсунками 0,6…0,9
Болт прибора синхронизации М6 0,6…0,9
Метиз измерителя распределительного кардана 0,6…0,9
Шпиндель датчика абсолютного давления и температуры 0,6…0,9
Заглушка или кран слива тосола 1,8…3,5
Моменты затяжки резьбовых соединений двигателя с коническими резьбами:
К 1/8″

К 1/4″

К 3/8″

0,80 — 2,50 (0,78 — 2,45)

2,0 — 5,0 (1,96 — 4,9)

2,0 — 6,0 (1,96 — 5,88)

Примечание:

  • 1 кгс·м = 9,80665 Н·м;
  • 1 кгс·м = 9,80665 Дж;
  • 1 кгс·м = 1 даН·м (деканьютон-метр);
  • 1 даН·м = 10 Н·м.

Обозначения в таблице: 1Болты закручивать в конкретной последовательности

2Метизы закручивать по схеме *Нагели завинчивать в определенной последовательности

Важные заметки

  • Не нужно снимать детали для снятия и замены серпантинового ремня Mercedes.
  • Снятие крышки двигателя, потянув ее вверх, может облегчить эту работу, но в этом нет необходимости.
  • Вентилятор охлаждения радиатора снимать не нужно.
  • Штифт может быть использован для блокировки натяжителя в верхнем (предварительно нагруженном) положении.
  • Можно изменить ремень без использования стопорного штифта.
  • Сделайте снимок протяжки ремня, прежде чем снимать ремень.
  • Не используйте болт с фиксатором Torx для снятия натяжителя.
  • Если у вас есть турбонаддувная труба, снимите ее, чтобы получить доступ к натяжителю.
  • Оригинальный пояс может длиться до 100 тысяч миль. Мы рекомендуем менять его каждые 60 000 миль.

Важные заметки

  • Не нужно снимать детали для снятия и замены серпантинового ремня Mercedes.
  • Снятие крышки двигателя, потянув ее вверх, может облегчить эту работу, но в этом нет необходимости.
  • Вентилятор охлаждения радиатора снимать не нужно.
  • Штифт может быть использован для блокировки натяжителя в верхнем (предварительно нагруженном) положении.
  • Можно изменить ремень без использования стопорного штифта.
  • Сделайте снимок протяжки ремня, прежде чем снимать ремень.
  • Не используйте болт с фиксатором Torx для снятия натяжителя.
  • Если у вас есть турбонаддувная труба, снимите ее, чтобы получить доступ к натяжителю.
  • Оригинальный пояс может длиться до 100 тысяч миль. Мы рекомендуем менять его каждые 60 000 миль.

Как проверить ремень?

Приблизительная последовательность проверки:

  1. Открыть капот автомобиля. Приводной ремень расположен со стороны шкива коленчатого вала. Производить проверку состояния и натяжки необходимо аккуратно, не приближая рук к вентиляторам системы охлаждения. Это связано с тем, что пуск вентилятора может произойти в любой момент, даже на холодном двигателе.
  2. Проверка визуального состояния производится поворотом внутренней части ремня на свет. Недопустимы трещины, истирания и расслоения изделия. При появлении повреждений на небольшом участке ремень считается непригодным к дальнейшей эксплуатации. Элемент протягивается прокруткой коленчатого вала за центральную гайку.
  3. Натяжение проверяется путем измерения прогиба под нагрузкой 10 кг. При расстоянии между осями шкивов до 300 мм стрела прогиба должна составлять 6 мм. При расстоянии между осями в пределах 300-450 мм допускается прогиб 12 мм.

Проверить натяжение ремня генератора можно путем подачи максимальной нагрузки, т. е. включив все потребители энергии, кроме стартера. Если свист не возникает, то натяжение достаточное.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Лига Скорость
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
