Фотоотчет: установка тюнинговой поршневой на китайский 4t скутер

Увеличение скорости самоката Xiaomi и Kugoo

Увеличить максимальную скорость электросамоката возможно после выполнения определенной последовательности действий. Рассмотрим инструкции для средств передвижения двух наиболее популярных производителей. Каждому владельцу такого устройства непременно стоит знать, как изменить скорость, настроить режимы движения и отключить ограничение скорости электросамоката. Эта информация позволит сделать езду более комфортной и безопасной.

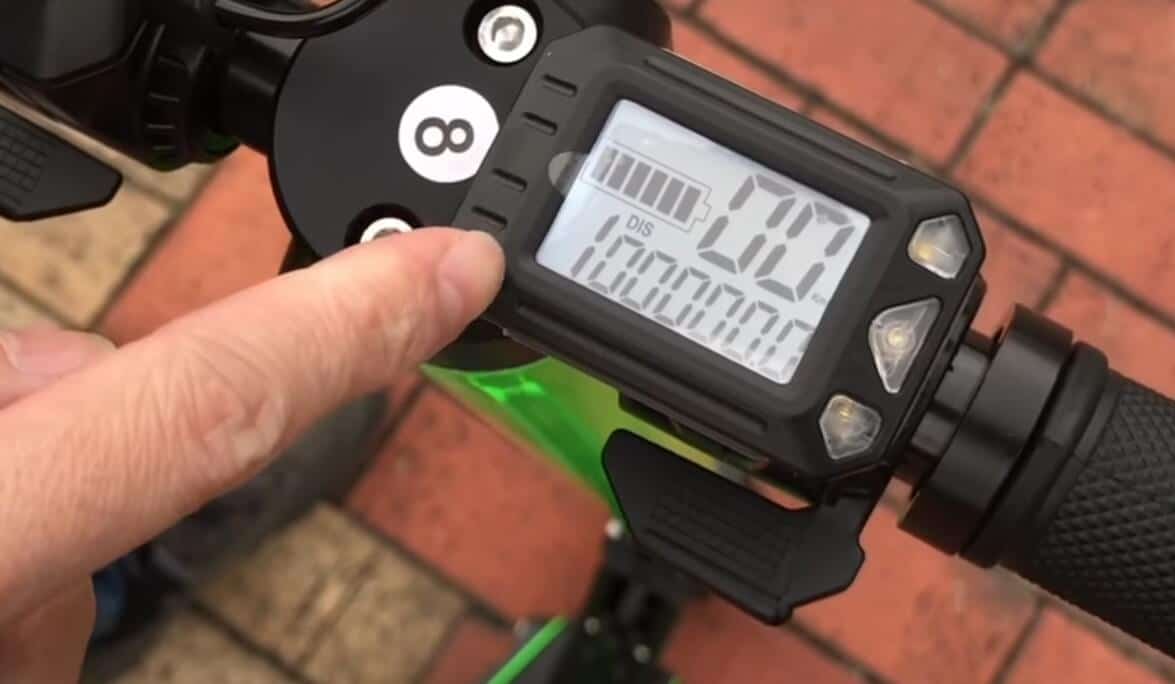

Как переключить скорость на электросамокате

Уменьшить и увеличить скорость электросамоката Kugoo или Xiaomi поможет ручка, размещенная с правой стороны на руле. Для сбавления газа давление на нее следует ослабить, для увеличения – усилить.

Переключать скорость на электросамокате следует аккуратно – при выжимании рычага в течение 5 секунд активируется режим круиз-контроля и замедлить транспортное средство уже не удастся.

Нажимать на правую ручку рекомендуется при скорости устройства более 5 км/час. В другой ситуации она попросту не сработает. Кроме того, не следует двигать рычаг, когда электротранспорт едет рядом с пользователем или используется как обычный самокат (работает без батареи).

Как убрать ограничение скорости

Апгрейд электросамокатов, передвигающихся с минимальной скоростью, не займет много времени. Для изменения скоростного ограничения потребуется:

  • выключить устройство;
  • зажать курок тормоза (слева на руле) и включить самокат, не отпуская его;
  • нажать определенное количество раз курок газа.

В данном случае ограничение не снимается полностью, а лишь несколько сдвигается. Так, увеличить скорость удастся за счет нажатия на правую ручку:

  • 8 раз – 12 км/час;
  • 6 раз – 20 км/час;
  • 5 раз – 25 км/час;
  • 4 раза – 33 км/час.

Таким образом удастся снять ограничение скорости на самокате Xiaomi или Kugoo для детей и новичков. Что касается транспорта для опытных взрослых райдеров, потребуется вмешательство во «внутренности» устройства.

Для устранения ограничения в первую очередь понадобится разобрать устройство и извлечь контроллер. Дальнейшие действия необходимо производить непосредственно с его участием:

  1. Взять паяльник и капнуть на него немного припоя.
  2. Найти на контроллере соответствующую скобу (крайняя, с противоположной стороны от выхода проводов, как правило, возле элемента питания).
  3. Перенести каплю припоя с паяльника в угол скобы.

С припоем лучше не переусердствовать, поскольку это чревато выходом из строя контроллера, без которого электросамокат не сможет передвигаться вовсе.

После проделанных действий транспортное средство станет передвигаться гораздо бодрее. При заезде на гору, конечно, ожидать сверхрезультатов не стоит, но увеличение мощности будет заметно на любом дорожном покрытии.

Самостоятельное вмешательство в работу внутренних деталей электросамоката приводит к потере его гарантии.

Настройка режимов

Управление скоростью самоката осуществляется также посредством изменения его режимов. Они переключаются кнопкой на дисплее и выдают себя соответствующими значками на нем же. Как правило, производители оснащают электротранспорт тремя режимами:

  1. ECO-режим. На нем устройство способно преодолеть максимальное расстояние, указанное в характеристиках. Скорость в данном случае ограничивается, как правило 15-20 км/час. При активном режиме на экране средства передвижения не должно появляться никаких символов.
  2. Стандартный скоростной режим. Он позволяет ездить со скоростью 25-30 км/час. Такой режим обеспечивает не нудную, но комфортную и безопасную поездку. При его включении на дисплее появляется буква «S». Потребление тока здесь не слишком большое, а потому на максимально допустимой скорости удастся проехать немалое расстояние.
  3. Sport-режим. Ускоренный уровень подходит для передвижения по паркам, где есть большая свободная площадь. С ним удастся разогнать транспорт до максимальной скорости, указанной в характеристиках. Обозначается такой режим также английской буквой «S», но она выделяется цветом (как правило, красным).

Снимаем ограничитель скорости в карбюраторе (видео)

Чтобы узнать, как убрать ограничитель в карбюраторе скутера, смотрите видео ниже:

Ограничители скорости скутера

Некие китайские скутеры, поставляемые в Россию либо страны СНГ не имеют ограничителей скорости и оборотов (заглушек). Модели, продаваемые в Европе отличаются их наличием. По европейским законам, наибольшая скорость скутеров с объемом цилиндра 50 ccm должна быть менее 45 км/ч. Итак, если Для вас посчастливилось приобрести схожий скутер то эти заглушки после обкатки скутера можно удалить.

Скутер может быть заглушен несколькими методами, а конкретно: установкой ограничителей в вариаторе, средством электрического ограничителя в коммутаторе, ограничительной шайбой в карбюраторе, и свистками и катализаторами в глушителе скутера. Глушитель и карбюратор имеют меньшую популярность в сфере ограничителей среди четырёхтактных скутеров, поэтому в них, в отличии от двухтактных, ограничители устанавливают не часто. Хотя существуют четырёхтактные скутеры с установкой ограничителя в карбюраторе и глушителе. Отдельно хочется отметить горизонтальные двигатели Yamaha – они удушены не только по электрике и выпуску, но и перекрытым практически на половину выпускным окнов ЦПГ. Однако даже с таким цилиндром, вполне реально достичь максималки в 70-80 км/ч.

Ограничители в коммутаторах

Вживляются они для того, чтобы скутер не набирал большее количество оборотов, чем это предусмотрел производитель. В некоторых моделях транспортных средств достаточно перекусить синий провод, выходящий из коммутатора. В Хонда Дио умельцы перепаивают всего 1 конденсатор, что дает прирост 10-20 км/час.

При наличии техники японского производства, скорее всего, придется заменить коммутатор полностью на так называемый «спортивный». Подобные меры полностью снимут ограничение, добавив дополнительные 15-25 километров в час. Тем не менее, если в процессе эксплуатации транспортного средства приходится часто ездить на максимальных оборотах, либо силовой агрегат находится далеко не в самом лучшем состоянии, в будущем придется дополнительно тратиться на плановый ремонт. Перед полной заменой коммутатора не будет лишним разобрать мотор и проверить состояние подшипников коленчатого вала и ЦПГ. Можно также обойтись проверкой текущей компрессии в моторе. Если полученный показатель составляет более 8,0 (восьми) атмосфер, значит, все с двигателем в порядке.

В некоторых случаях придется обратиться за помощью к профильным специалистам, способным провести замену с применением специальных инструментов. Если вы не до конца понимаете строение скутера, придется-таки отправиться к мастеру.

Фотоотчет: Обслуживание кикстартера китайского скутера 139QMB (50-80CC)

Пока скутер еще новенький и на деталях кикстартера остается заводская смазка — кикстартер работает исправно: легко и без проскальзований проворачивает двигатель, не скрипит и самое главное — после запуска всегда возвращается на свое место, а не висит соплей.

А как только заводская смазка кончится, детали кикстартера прикипают друг к другу и тут начинаются проблемы: то скрипит, то проскакивает, то на место не возвращается. Думаю такая ситуация знакома многим владельцам китайских скутеров в особенности скутеров оснащаемых двигателями серии 139QMB.

Чтобы избежать подобной ситуации — не реже одного раза в сезон разбирайте кикстартер и смазывайте его детали. Разборка и смазка времени много не занимает, особо сложно там тоже ничего нет, поэтому не ленитесь и вовремя обслуживайте свой и скутер и все технические проблемы будут обходить вас стороной.

Чтобы разобрать и смазать механизм нужно сначала снять крышку вариатора

Потом открутить болтик на заводном рычаге, вытянуть его из рычага и потом только снять сам рычаг

Вал, который нам нужен фиксируется стопорным кольцом. Снимаем кольцо специальным съемником для стопорных колец или мучаемся и снимаем его при помощи пары гвоздей и такой-то матери…

Под кольцом стоит упорная шайба — это очень важный девайс! При разборке не теряйте ее!

Вынимаем из крышки «грибок»

Вынимаем вал с пружиной

Тем места, которыми детали контактировали с крышкой вариатора перед обратной сборкой тщательно отмываем и смазываем. Смазку можно использовать любую, но лучше использовать медную пасту. Если таковой у вас нет — мажьте обычным литолом.

Это интересно: Как быть, если инспектор останавливает под знаком «Остановка запрещена»

Наносим смазку сначала на вал

Вставляем вал в крышку, заводим пружину

Переворачиваем крышку, укладываем на вал упорную шайбу и фиксируем вал стопорным кольцом

Смазываем ось «грибка»

Отводим зубчатый сектор вала таким образом, чтобы заваренный зуб зашел за «грибок»

Вставляем в крышку «грибок» следя при этом, чтобы его пружинная скоба зашла между двух уступов

На этом наше обслуживание заканчивается. Осталось только установить обратно крышку и одеть на вал заводной рычаг.

Причины снятия заднего колеса

Скутер, как и любое другое транспортное средство, подчинен законам физики. Детали изнашиваются и требуют ремонта. Не исключением являются и колеса транспортного средства. На первый взгляд, снять заднее колесо с мопеда проще простого. Да и держится оно всего на одной гайке. Но это обманчивое впечатление. Для того чтобы подобраться к ободу заднего колеса, владельцу придется изрядно попотеть, сняв большую часть пластика и деталей.

Причины снятия заднего колеса у скутера могут быть самыми разнообразными. Чаще всего это спущенная шина, ведь мало кто из мотолюбителей хотя бы раз не наезжал колесом на острый предмет. Но в задней части скутера, кроме того, расположено и множество важных деталей, для доступа к которым потребуется разобрать половину транспортного средства. А что еще может быть причиной ремонта с демонтажем заднего колеса? Перечислим:

  1. Неисправные тормозные колодки. Тормоза — самая важная часть в мотоцикле. Если они плохо работают, необходимо как можно быстрее устранить неполадки.
  2. Замена старого колеса на новое.
  3. Балансировка колеса.
  4. Замена вала редуктора.
  5. Покраска диска.
  6. Настройка барабанного тормоза.
  7. Замена изношенного или пробитого колеса.

Как продлить жизненный цикл ЦПГ

Не рекомендуется водить скутер на максимальной скорости в течение длительного срока (особенно в жаркую погоду). Это может привести к тепловому прихвату, который приводит к деформации отдельных частей ЦПГ. В итоге скорость наивысшая транспортного средства будет недостижимой из-за потери давления внутри. При разборке конструкции прихват легко определяется по наличию подгорелых частей в виде языков. Потребуется настройка карбюратора, чтобы исключить образование отложений в глушителе и камере сгорания и общую потерю мощности.

Необходимо заливать качественное моторное масло, дающее положительный эффект:

  • отсутствие шумов от двигателя;
  • нет перегрева мотора при длительной работе;
  • относительно чистый выхлоп и труба для выхода газов.

Лучший вариант – синтетическое масло, имеющее преимущество в экономичности, отсутствии нагара в подшипниках, отложений на днище поршня и других неприятных последствиях. Аналогично ответственно необходимо подходить к выбору топлива для скутера. Бензин стоит покупать 95 типа, который не приводит к детонации внутри камеры сгорания, повышая температуру двигателя.

После замены поршня на скутере можно начинать другие виды работ вроде покраски или смены других внутренностей. Обязательно проехать несколько сотен метров, чтобы убедиться в надёжности проведённой работы.

Заводские способы ограничения скорости

Скутер могут глушить на заводе с помощью нескольких способов:

  • Первым из них является монтаж специального ограничителя, размещенного в вариаторе.
  • Второй метод заключается в применении специального электронного ограничителя внедренного в коммутатор.
  • В карбюраторе также может присутствовать специальная ограничительная шайба, уменьшающая обороты.
  • Катализатор в глушителе – еще один способ ограничить разгон.

Карбюратор и глушитель пользуются меньшей популярностью в сфере ограничения скорости в четырехтактных скутерах. Поэтому встретить их, по сравнению с двухтактными двигателями, будет проблематично. С другой стороны, на рынке можно найти и такие модели, которые позволяют поставить ограничитель сразу на несколько узлов.

Аппендикс, показанный на фото, срезается, отверстие заваривается.

Извлечь втулку-ограничитель.

Двигатели от Ямахи с горизонтальной конструкцией нуждаются в отдельном упоминании. Их «душат» как по выпуску, так и с помощью электронной начинки. Окна ЦПГ могут перекрываться чуть ли не наполовину. Но даже при наличии таких блокировок выжать 70 километров в час не составит труда. Но как снять ограничитель скорости на скутере?

4 Снятие элементы ЦПГ для замены

Первым делом необходимо демонтировать пластиковую защиту двигателя. Далее отсоединяем карбюратор от трубок. После этого следует открутить болты крепления на патрубке выпуска. На этом этапе также стоит снять глушитель, сняв болты крепления на впускном патрубке и горловине залива масла. После этого рекомендуется очистить от грязи стыки головки цилиндра и крышки.

Отсоединение карбюратора скутера от трубок

Далее с помощью ключа на 10 ослабьте болты, которые крепят крышку блока цилиндров. Сняв крышку, вы увидите механизм газораспределения. Тем же ключом нужно отсоединить и болты крепления ГРМ и аккуратно снять кронштейн крепления, при этом придерживая распределительный механизм и звездочку. Перед тем как снять звездочку и цепь со скутера необходимо с помощью медной проволоки пометить место сцепления зубца цепи, чтобы в дальнейшем одеть его на то же самое место, хотя в некоторых случаях приходится менять положение цепи после установки расширенных поршней.

Далее необходимо открутить два болта крепления цилиндра и аккуратно извлечь сначала ГБЦ, пошатывая механизм из стороны в сторону, а затем и сам цилиндр. Нагар, который образован во внутренней части цилиндра можно почистить растворителем, стараясь не задеть клапаны, чтобы не привести к их разгерметизации. Далее вынимаем шатун вместе с поршнем, который теперь также можно очистить от нагара с помощью растворителя.

Извлечение ГБЦ скутера

Чтобы извлечь поршень с шатуна необходимо отогнуть стопорное кольцо при помощи плоскогубцев, затем положите кольца на ровную поверхность, они должны быть идеально ровными, если что подравняйте их вручную плоскогубцами. После снятия двух стопорных колец следует аккуратно выдавить палец поршня, не повредив при этом последний. Теперь на место старых деталей можно устанавливать детали из тюнинг-комплекта.

Как снять заднее колесо скутера?

Скоро весна, и многие водители пересядут на скутер, дабы сэкономить на столь дорогом нынче топливе для авто. Но дело не в этом, нужно сказать, что переход на данный вид транспорта также ведет с собой некоторые сложности. Например, как снять заднее колесо скутера когда оно спустило. Здесь сложность состоит в том, что переднее демонтировать проще, чем заднее, поэтому этой теме мы и уделим время.

Для начала нужно подготовить все необходимое, а именно наличие торцового ключа, бруска из дерева и ткани белого цвета.

Итак, чтоб процедура была максимально удобно, то лучше снять глушитель. Чтоб это сделать отсоединяем внизу юбку из пластика, ослабеваем винты, которые крепят глушитель к раме, и здесь главное их полностью не доставать. Заранее продумайте, какие детали нужно заменить.

Переходим к гайкам для крепления глушителя и цилиндра, и после этого можно окончательно снимать болты, и производить демонтаж глушителя

Делать это нужно с осторожностью, придерживая корпус. Проследите, чтоб не потерялась прокладка, выполненная из резины

Теперь нам понадобится ткань, с ее помощью нужно закрыть выпускное отверстие в цилиндре. Чтоб откручивать гайки воспользуйтесь торцовым ключом. Колесо будет намного легче удержать, если использовать веревку для фиксации заднего тормозного рычага. Конечно же, глушитель необходимо тщательно осмотреть, нет ли на нем повреждений или нагара.

Читать также: подобрать шины для скутера

Теперь начинается непосредственная работа, нужно снять заднее колесо, и, как мы уже знаем, для скутера это немного проблематично. Откручиваем гайку, при этом зажимая задний тормоз. Если вы все сделали правильно, то гайка должна очень быстро сняться. Но бывает, что операция не удалась, и здесь нам пригодится заранее подготовленный деревянный брусок, его нужно просунуть в диск.

Не помешает открыть вариаторную крышку, это облегчит удержание шайбы сцепления рукой. Таким образом, заднее колесо не прокрутится.

После открутки гайки колесо должно сняться со шлиц, и можно ремонтировать.

awtocom.ru

Распиновка

Если у вас установлен на скутере мотор 4т, распиновка коммутатора будет завесить от того, какой тип требуется данному скутеру. Для DC она будет следующей:

Крайняя левая клемма сверху должна подключаться к датчику генератора. К находящейся под ней клемме подключают массу

Можно завязать минусовой провод, например, на корпус мопеда, важно, чтобы деталь была металлической. Верхняя клемма, находящаяся в центре, подключается к проводу, ведущему к приводу катушки зажигания. Та, что находится под ней, также соединяется с минусовым проводом (массой)

К крайней правой верхней клемме подсоединяется провод от замка зажигания, который нужен для того, чтобы заглушить мотор. К находящейся под ней клемме присоединяют провод питания, он тоже идет от замка зажигания.. Если у вас тип AC, расположение клемм он имеет такое же, однако они подключаются иначе:

Та, что находится под ней, также соединяется с минусовым проводом (массой). К крайней правой верхней клемме подсоединяется провод от замка зажигания, который нужен для того, чтобы заглушить мотор. К находящейся под ней клемме присоединяют провод питания, он тоже идет от замка зажигания.. Если у вас тип AC, расположение клемм он имеет такое же, однако они подключаются иначе:

Если у вас тип AC, расположение клемм он имеет такое же, однако они подключаются иначе:

  • Двигаемся слева направо, сначала верхний ряд, затем нижний.
  • Здесь провод от датчика генератора идет, как и в предыдущем варианте.
  • Далее идет провод катушки зажигания.
  • И в конце «глушилка» замка зажигания.

Нижний ряд:

  • Первые две клеммы – минусовой провод, «масса».
  • К последней оставшейся клемме подключаем провод питания от высоковольтной обмотки генератора. В этом пункте и заключается основное отличие при подключении коммутатора AC от DC.

Скутер Хонда Дио АФ 18 27

Хонда Дио АФ 18 имеет немного другой коммутатор японского производства, именно поэтому распиновка у скутера немного своеобразна, и крепления на коммутаторе другие. Подключается он следующим образом: слева направо, сначала верхние, затем нижние клеммы. Расположение:

  • Датчик Холла.
  • Катушка зажигания.
  • Масса.
  • Блокировка замка зажигания.
  • Провод питания от высоковольтной катушки.

Скутер Yamaha Jog

На данный тип мототранспортного средства может устанавливаться несколько типов генератора. Самый распространенный вариант имеет 5 контактов, из него уже выходят провода. Поэтому, если у вас родная проводка, подключить надо следующим образом:

  • Оранжевый должен вести к катушке зажигания и генератору.
  • Черный – к замку зажигания.
  • Фиолетовый – датчик Холла.
  • Оставшиеся два провода соединяют с катушкой зажигания.

Китайские скутеры

Обычно такие транспортные средства имеют стандартные коммутаторы, о которых было рассказано выше. Схема подключения зависит от того, AC или DC устройство стоит на вашем транспортном средстве. Стоит помнить о том, что разные типы коммутаторов не являются взаимозаменяемыми.

Подвеска

Если мотоцикл не оборудован регулируемой подвеской, то ее стоит установить — она полностью изменит стиль езды. Возможность настройки параметров сжатия и демпфирования, исходя из веса водителя, поможет адаптироваться к маневрированию на высоких скоростях.

Можно купить хорошую настройку подвески от бренда Race Tech. Но если на это нет средств, следует на разборках подобрать комплект оборудования и установить на байк. Тут особого внимания заслуживает передняя часть мотоцикла. Со временем можно модернизировать и заднюю подвеску. Так тюнинг не потребует внушительных вложений.

Диагностика стартера перед заменой

Механизм можно проверить, не снимая с мотора. На корпусе найдите контакт питания, после чего отключите от него кабель. С мопеда следует демонтировать АКБ, но вы должны быть уверены в том, что она заряжена. Вам потребуется два куска медного кабеля, который должен быть толстым – они подключаются к клеммам АКБ одной стороной, а другое – отрицательный провод соединяется с корпусом механизма, а положительный – с его выводом питания.

Затем должно произойти следующее:

  1. Если устройство сработало, это свидетельствует о том, что оно рабочее, соответственно, причина неисправности будет заключаться в реле, замке зажигания либо проводке, которая подключена к девайсу.
  2. В том случае, если механизм не запустился, это говорит о его выходе из строя. Как сказано выше, причин может быть несколько, поэтому девайс надо будет демонтировать и разбирать (автор видео – Саня Слесарь).

Розборка заднего вариатора скутера

Чтобы разобрать вариатор нужно снять крышку вариатора, она прикручена несколькими болтами. Например, в скутере Honda dio крышка вариатора прикручена на 6 болтов для которых нужно головку на 13.

Теперь, когда вы сняли крышку вариатора приступаем к разборке. Ремень вариатора снимать не обязательно.

  1. Необходимо открутить гайку ведущего шкива вариатора. Чтобы это сделать мы фиксируем ведущий шкив, выбираем отвертку которая подходит по размерам и вставляем ее в место зацепления стартерной шестерни ведущего шкива и обгонной муфты как показано на рисунке.
  2. Теперь с вала необходимо снять опорную шайбу.
  3. И потом снимаем втулку храпового механизма кикстартера.
  4. После этого надо снять фиксирующую шайбу ведущего шкива.
  5. Теперь берем внешнюю половину ведущего шкива и снимаем ее.
  6. Снимаем с вала дистанционную шайбу. Шайба показана на рисунке.
  7. Далее перед вами центрирующая втулка ведущего шкива, снимаем и ее.
  8. После этого можно снять шкив вариатора скутера в сборе.
  9. Далее по очереди шлицевая шайба, снимаем.
  10. Теперь приводная шестерня стартера, как на фото, снимаем ее.
  11. Шлицевую шайбу снимаем также.Даже если вы не понимаете что такое задний вариатор скутера или центробежное сцепление, всех терминов перечисленных в статье вы, можете ориентироваться по фото. А терминология и название вам понадобятся чтобы заказывать детали которые вышли из строя. Кстати в конце статьи будет видео которое поможет вам наглядно увидеть как происходит разборка заднего вариатора на скутере или мопеде.
  12. Продолжаем, далее необходимо снять с вала дистанционную втулку.
  13. Теперь можно и нужно снять заднюю крышку вариатора в сборе с резиновыми демпферами.
  14. Вот и все, достаем из вариатора скутера 6 роликов.

Именно для этого мы и проводили разборку вариатора мопеда (скутера). Теперь необходимо проверить ролики вариатора на износ.

Замена роликов вариатора скутере

Замена роликов вариатора на скутере нужна если:

  • Заментая выработка
  • Если на пластиковой рубашке есть дефекты, например сколы или царапины.
  • Если плохо соединение пластиковой рубашки и металлической втулки
  • Если форма ролика вариатора не круглая, например как на фото сверху.

Ролики заднего вариатора являются одной из главных деталей трансмисии скутера. Вся динамика скутера это как раз ролики вариатора и пружина ведомого шкива.
Основное что характеризирует справность роликов это округлость и масса.
Иногда люди ищут ответ на вопрос “какой вес роликов вариатора“. Но нужно понять, что вес роликов вариатора может значительно отличаться. Выбирать ролики вариатора необходимо точно такие как уже установлено на вашем скутере. Если вы не можете подобрать такие же ролики то необходимо заменить весь комплект вариатора скутера, поскольку:

  • Недопустимо использование роликов разной массы.
  • Не допустите использовать старые ролики с новыми одновременно. Если менять ролики вариатора то только комплектом.
  • Также нельзя использовать ролики вариатора из разных комплектов, даже если все они абсолютно новые.

15. Теперь, когда с роликами мы разобрались, необходимо осмотреть ведущий шкив и его поверхность. Проверяем поверхность на повреждения и выработок. Поверхность должна быть ровной а выработка от ремня вариатора не более 0.5 мм. Если выработка меньше, то его можно отполировать.

Далее проверяем поверхность на другие механические повреждения.

Сборка вариатора скутера

Сбор вариатора происходит в обратном порядке, но перед этим необходимо проверить что сальник не имеет повреждений и протечек. Если есть грязь или болото то убираем это все. Проверяем камеру вариатора на попадание масла, этого допусками категорически нельзя. Если сальник протекает в двухтактных двигателе то это приведет к потере мощности и перебои в работе.

Перед тем как ставить ролики на место, необходимо смазать их тонким слоем пластичной смазки или другой смазки роликов вариатора. Также смазать необходимо все детали которые трутся. После этого приступаем к сборке вариатора скутера.

Особенности электрооборудования

В отличие от отечественных мотоциклов и мопедов, Альфа уже в базовом исполнении имеет ряд преимуществ:

  1. Электронное 12В зажигание;
  2. Электрический стартер;
  3. Электронный тахометр на панели приборов.

Источники энергии

На мопеде применена схема с аккумуляторным источником электроэнергии. Изготовителем не рекомендуется его эксплуатация без АКБ, а схема электропроводки на мопед Альфа дополнительно оснащена реле-регулятором (см. также схему электропроводки УАЗ 31512).

Шестикатушечный генератор также хорошо справляется со своими обязанностями:

  1. Поддерживает напряжение во всем диапазоне оборотов двигателя;
  2. Обеспечивает работу головного света и габаритов во время движения.

Органы контроля и управления

Наличие информативных приборов делает эксплуатацию мопеда достаточно простой, что и привлекает многих покупателей. Причем, что характерно, достаточно большое количество новичков решается на покупку двухколесного транспортного средства, выбирая именно мопеды Альфа.

Столь же простое управление мопедом также способствует его популярности. Все основные функции транспортного средства вынесены на руль, а их состояние отображается на панели приборов:

  1. Скоростной режим;
  2. Обороты двигателя;
  3. Состояние заряда АКБ;
  4. Суточный и общий пробег (см. также схему проводки мотоцикла Урал).

Ограничители скорости в глушителе скутера

Параметры выпускной системы играют не малую роль в работе моторчика скутера. Попробуйте при работающем двигателе чуть прикрыть выхлопную трубу рукой. Мотор сразу почувствует это и если не заглохнет, то начнет сбоить и сбросит обороты.

Как ни странно, но инженеры мотопрома до этого тоже догадались и «давят» двигатель именно глушаком. Да еще иногда и в двух местах. Первое самое распространенное дело, это так называемый отросток. Взгляните на глушитель своего скутера. Если в самом начале глушителя есть разветвление и одно из них кончается тупиком, знайте эту грыжу надо удалять. Этот отросток создает завихрения газов и образует своеобразную газовую пробку, которая и мешает свободному выхлопу.

Фирма Piaggio любит сувать в глушаки «свистки». У кого есть Piaggio тот знает, что в отличии от глушителя Ямахи, глушитель Пьяджо состоит из двух частей. Первая коротенькая трубка от цилиндра до начала «саксофона», а вторая часть сам «саксофон». Так вот развинчиваем соединение этих двух частей и смотрим на впускное окно «саксофона», если оно примерно в два раза меньше, чем окно прокладки, то знайте, здесь впаяна трубка меньшего диаметра. Обычно для ее удаления достаточно молотка, зубила и металического стержня (диаметром чуть меньше «свистка» — для расшатки оного).

Классификация шин

Также существует классификация шин на классы и конструкцию. Относительно последнего, то шины могут быть камерные или бескамерные. Каждый класс обладает своими плюсами и минусами. По мнению опытных скутеристов, бескамерные шины лучше и надежнее, так как при проколе, который случается непредвиденно и является опасным на больших скоростях, они способны удерживать некоторое время воздух, что позволяет добраться до СТО для замены испорченного колеса. Однако, для бескамерных покрышек необходимы специальные диски, которые предполагают дополнительные растраты.

Одним словом, замена покрышки является наиболее частой и распространенной причиной, которая требует снятие колеса на скутере. По большому счету, сложного в этом процессе ничего нет, если иметь под рукой необходимый инструмент, немного усидчивости и терпения, а также знать о последовательности действий, которые нужно выполнить.

Таблица. Соответствие размеров мотоциклетных шин и расшифровка аббревиатур.

Размер шины в дюймах Размер шины метрический
100 90 80
2.75 80/100 80/90 90/80
3.00 90/100 90/90 100/80
3.25 100/100 100/90 110/80
3.50 100/100 100/90 110/80
3.60 100/100 100/90 100/80
4.00 110/100 100/90 110/80
4.10 100/100 110/90 120/80
4.25/85 110/100 120/90 130/80
4.50 110/100 110/90 120/80
4.60 100/100 120/90 130/80
5.10 110/100 130/90 140/80
Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Лига Скорость
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
