Рекомендации к замене маховика

Виды маховиков

По типу конструкции маховики делятся на следующие виды:

Сплошной

Самый распространенный вид, который имеет простую конструкцию и встречается в большинстве современных автомобильных двигателей. Представляет собой тяжелый чугунный диск, диаметром до 40 см., на поверхности которого смонтирован венец с зубьями для зацепления со стартером в момент начала его вращения. Со стороны двигателя маховик при помощи ступицы соединяется с коленвалом фланцем, а другая сторона выполняет роль диска сцепления.

Демпферный или двухмассовый

Состоит из пары дисков, соединенных при помощи специального пружинно-демпферного устройства. При такой компоновке маховик способен решить следующие задачи:

• Приятие на себя избыточных вибраций коленчатого вала;
• Защита трансмиссии от перегруза и лишнего вращательного движения;
• Снижение возможного износа синхронизирующих элементов;
• Обеспечение легкого и плавного включения скоростей;
• Обеспечение экономии расхода горючего.

При этом сильные нагрузки на подобный маховик приводят к интенсивному износу пружинно-демпферного механизма и поломке его отдельных деталей, к примеру, пружины.

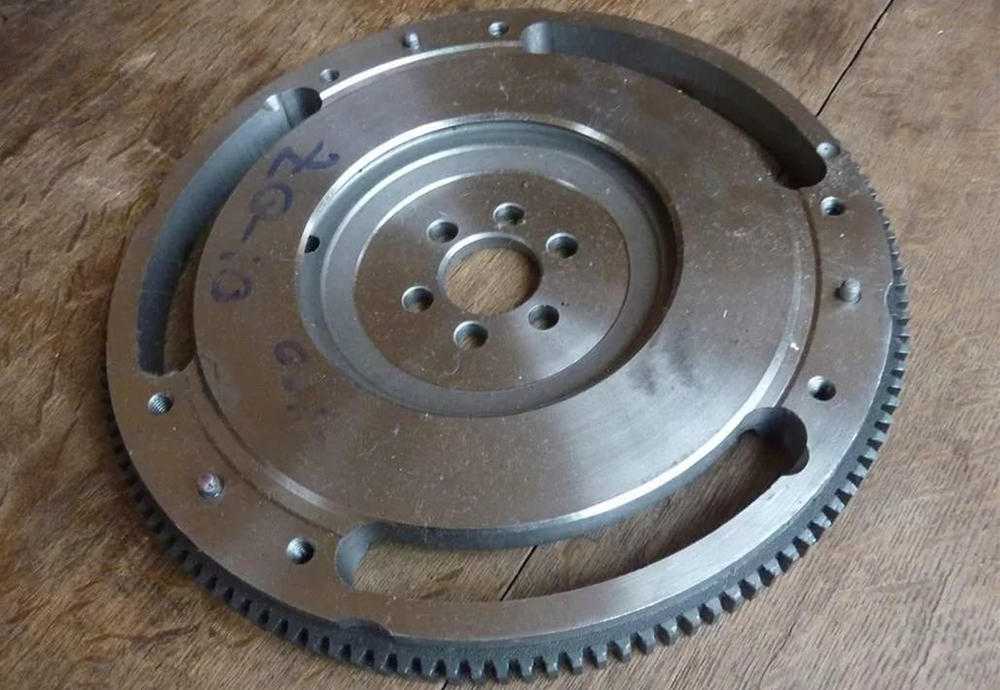

Облегченный

Используется в тюнингованных двигателях. Отличается относительно небольшой массой, сниженной относительно веса обычного маховика в полтора раза. Это позволяет двигателю быстрее набирать максимальные рабочие обороты, улучшая разгонную динамику, и увеличивая мощность до 7%. При изготовлении изделия используется износостойкий металл, выдерживающий большие нагрузки при работе, и позволяющий в то же время работать эффективно, быстро и бесшумно.

Ремонт маховика

Что делать если не работает печка Рено Логан. Немного о системе кондиционирования автомобиля Рено Логан — смотреть видео Основные неисправности маховика логично вытекают из его конструкции:

• изнашиваются и ломаются зубья венца;
• лопаются пружины, протекает смазка, попадает на диск сцепления (только у демпферных модификаций).

Рис. 14 Выработка зубьев

Рис. 15 Поломка пружины демпфера

Зато во время разрушения пружин или подшипников маховика демпферного части деталей могут повредить стартер, детали сцепления, что резко увеличит стоимость ремонта машины.

Причины неисправности

Кроме агрессивного стиля вождения (быстрый разгон/резкое торможение) причинами неисправности маховика являются:

1. несоблюдение требований руководства эксплуатации – скорости переключаются на «неправильных» оборотах;
2. плохой контакт – клеммы стартера и АКБ должны крепится жестко;
3. износ подшипников коробки передач и коленвала – возникают вибрации;
4. износ подушек ДВС – вибрации передаются на все элементы двигателя;
5. нарушена регулировка топливной аппаратуры – двигатель работает неравномерно, с перебоями;
6. качество солярки – влияет на процесс сгорания, возможны детонации.

Указанные причины способны многократно увеличить амплитуду не системных колебаний в дизеле. Системные колебания производителем учтены, для их компенсации используются технические решения в самой конструкции ДВС.

Диагностика

Поскольку вращается маховик на валу ДВС, диагностировать его неисправности очень сложно. Например, даже для визуального осмотра придется снять крышку и частично разобрать узел сцепления. Посторонние звуки (треск) очень схожи с неисправностями стартера, так как зубья бендикса входят в зацепление с венцом маховика.

Таким образом, при внешнем осмотре после разборки можно выявить дефекты зубчатой передачи и заусенцы со стороны диска сцепления (при шлифовке допускается снимать максимум 0,3 мм).

Замена венца

Поскольку зубья обода изготавливаются фрезерованием на высокоточных станках, наварить и обточить их для обеспечения заводской конфигурации невозможно в принципе. Поэтому венец заменяют, срезая УШМ с абразивной оснасткой, запрессовывая новый расходный элемент вместо него на тело из чугуна.

Рис. 16 Замена венца по метке

Основными нюансами ремонта являются:

• масса маховика – должна соответствовать характеристикам ДВС;
• передаточное число – количество зубьев должно остаться прежним для корректной работы ДПКВ датчика;
• метка – взаимное расположение корпуса и венца отмечено чертой для правильной балансировки узла ДВС.

Рис. 17 Датчик положения коленвала

Специалисты СТО имеют чертеж мотора, не допускают ошибок, работают на профессиональном оборудовании. В домашних условиях сложно демонтировать обод без повреждения корпуса и надеть на него новый венец.

Ремонт демпферного маховика

Все без исключения производители двухмассовых маховиков рекомендуют менять этот узел сложной конструкции целиком после пробега авто с МКПП 150 тысяч километров. Однако некоторые сервисные мастерские обладают оборудованием и высококвалифицированным персоналом для ремонта этого узла.

Основными проблемами являются:

• полное отсутствие на рынке расходных деталей, даже подшипники имеют редкую маркировку;
• подбор синтетической смазки с содержанием сульфида молибдена;
• сложная разборка неразъемный соединений (заклепки);
• не менее сложная сборка заклепками или сваркой с последующей обработкой стыков;
• сохранение кольца, без которого датчик ДПКВ работает некорректно, и балансировочных грузиков;
• сложная обработка посадочных мест.

Рис. 18 Ремонт двухмассового маховика Обходится ремонт дешевле замены маховика демпферной новой деталью, но ненамного.

Что это

Первым делом нужно разобраться в том, что такое маховики в автомобилях и их двигателях внутреннего сгорания. Это деталь или компонент мотора, необходимый для регулировки поступления энергии. Постепенно маховик накапливает в себе энергию за счёт того, что её поступает больше, нежели необходимо для работы машины. При этом же маховик отдаёт накопленную энергию, если параметры потребления превосходят параметры поступления. Он необходим в конструкции двигателя для:

• запуска мотора;
• соединения ДВС и коробки передач (трансмиссии);
• передачи крутящего момента от мотора на коробку;
• стабилизации вращения коленвала.

Если говорить о том, как маховик выглядит, то тут можно выделить похожую на металлический диск конструкцию. Если посмотрите внимательно на края, то здесь увидите зубчатый венец. Когда автомобилист поворачивает ключ зажигания в замке, стартер сцепляется с венцом, поворачивает его, а маховик уже начинает вращение коленчатого вала, что и позволяет автомобилю двигаться. Хотя маховик считают неотъемлемым элементом двигателя внутреннего сгорания, на практике он тесно связан сразу с несколькими системами. А именно:

• С редуктором системы пуска. Именно сюда передаётся вращение;
• Со стартером. Маховик задаёт начальное вращение вала мотора;
• С коробкой передач. Сюда маховик передаёт крутящий момент, получая его с диска сцепления;
• С кривошипно-шатунным механизмом. Тут происходит процесс сглаживания импульсов при неравномерном вращении.

Большие размеры конструкции позволяют маховику при начальных вращениях набирать достаточную инерцию. Учитывая жёсткую связь с коленчатым валом, поршни двигателя при нахождении в верхних и нижних мёртвых точках не задерживаются. Они следуют дальше по ходу своего вращения, создавая новые циклы сжатия или воспламенения топливовоздушной смеси в ДВС. Поскольку имеются мёртвые точки, вращение вала происходит неравномерно, сначала набирается угловая скорость, а затем она теряется. Учитывая этот фактор, диаметры маховиков для каждого двигателя выбирают индивидуально, чтобы удавалось эффективно сглаживать угловые скорости в зависимости от промежутка времени.

Расположение

Автомобилисты справедливо задаются вопросами относительно того, где маховик находится в конструкции двигателя, и каким образом он располагается в силовой установке. Чтобы найти этот маховик, можно заглянуть в руководство по эксплуатации к своему автомобилю. На схеме чётко будет видно, где расположена деталь на конкретном моторе. Но даже если водитель не нашёл техническую документацию, с поиском элемента на практике проблем возникать не должно. На всех двигателях маховик находится возле коренного подшипника установленного коленвала. Это обусловлено тем, что именно этот подшипник самый мощный. А потому он сможет выдержать нагрузку от маховика.

На фланец коленчатого вала маховик фиксируется с помощью ступицы. При этом его обратная сторона зацепляется с главным сцепным диском или диском сцепления. То есть расположение можно охарактеризовать как установку маховика между корзиной сцепления и коленчатым валом силовой установки транспортного средства. Со стороны корзины осуществляется прочная фиксация с помощью болтового соединения. На наружном диаметре маховика предусматривается зубчатый венец. Он нужен для того, чтобы осуществлять зацеп за бендикс автомобильного стартера в тот момент, когда запускается двигатель.

На маховике обязательно присутствует специальная метка. Она предназначена для того, чтобы показывать оптимальное положение устройства относительно сцепного диска и коленчатого вала. То есть при демонтаже или замене маховик устанавливают строго согласно меткам. Каждый маховик предварительно перед установкой на автомобиль проходит процедуру балансировка на специальных стендах. Это необходимо с целью исключения возможного возникновения вибраций, которые могут передаваться на коленчатый вал автомобильного двигателя внутреннего сгорания.

Причины демонтажа и замены

Что касается самого маховика, то он редко выходит из строя до 200-тысячного пробега транспортного средства. Исключение составляют модели 2-массовых маховиков, оснащенные демпферной системой. Такие часто портятся, хотя и рекомендованы многими автопроизводителями, как альтернатива устаревшим стандартным маховикам.

Замена двухмассового маховика

Если обычный маховик начинает портиться раньше срока, например, уже после 50 тысяч километров пробега, надо бить тревогу. Тут либо дефект сцепления, либо сильное влияние климата (как правило, в северных климатических зонах такие механизмы как маховик и сцепление выходят из строя раньше времени), либо чересчур жесткая и неправильная манера езды.

Маховик может демонтироваться и в следующих случаях:

• если нужно бывает провести шлифовку зеркала (поверхности);
• если нужно бывает заменить венец;
• из-за порчи коренного сальника ДВС.

Отдельно стоит рассмотреть модель 2-массового маховика, которая выходит из строя гораздо чаще.

• Ввиду блокировки маховика, что происходит по вине неправильного крепежа. К примеру, если болты чересчур длинные, то это ведет к блокировке обоих дисков маховика, что выражается сильным шумом и потерей амортизационных свойств;
• Перегревом внутренней стороны одного из дисков, что происходит по вине износившегося осевого подшипника, расположенного между дисками маховика из-за механической перегрузки;
• Из-за больших механических перегрузок или неправильного использования сцепления протирается один из дисков маховика, вследствие чего разрушаются внутренние элементы (часто определяется по выступающей смазке).

Статья в тему: Как проверить аккумулятор автомобиля несколькими способами

Конструкция маховика

Изначально детали изготавливалась из чугуна цельной, в настоящее время кроме классических модификаций существуют дополнительные виды маховиков демпферный и облегченный. Автомобиль комплектуется этим узлом на заводе, но в некоторых случаях владелец может произвести тюнинг ДВС, заменив его другой модификацией.

Классический сплошной

Традиционный полнотелый маховик отливается в виде диска из серого чугуна. Этот конструкционный материал не пригоден для изготовления зубчатой передачи, зато резко снижает себестоимость детали и повышает эксплуатационный ресурс.

Затем на наружный диаметр заготовки напрессовывают обод маховика с зубьями для периодического зацепления в момент запуска ДВС с бендиксом стартера. Диаметр готового изделия обычно составляет 40 см, число зубьев зависит от конкретной схемы передачи авто.

Рис. 7 Цельнометаллический маховик

С одной стороны поверхность маховика имеет вид фланца для присоединения к аналогичным посадочным отверстиям главного диска сцепления. Для защиты от механических повреждений используется кожух маховика, крепящийся болтами к блоку цилиндров.

При регулярном подключении/отключении стартера возможна поломка зубьев. Поэтому обод (венец) считается расходным элементом детали, продается отдельно. Корпус (тело) ремонту обычно не подлежит, заменяется целиком после выработки ресурса.

Это интересно: Технические характеристики двигателя Suzuki J24B VVT

Рис. 8 Венец маховика

В современных машинах воспламенением в камерах сгорания заведует датчик ДПКВ или ВМТ. Он отсчитывает проходящие мимо его зубцы наружного венца маховика, определяя положение коленвала в каждый момент времени. Сигнал подается в бортовой компьютер, по положению вала вычисляется, какой цилиндр в это время сжимает топливную смесь, подается искра для воспламенения.

Облегченный

При решении основной задачи при комплектации коленвала маховиком – вывод из мертвых точек поршней ДВС, автоматически возникает другая проблема:

• тяжелая деталь сильнее нагружает коленчатый вал и увеличивает время разгона машины;
• угловая скорость маховика не может снизиться мгновенно, при торможении происходит запаздывание.

Рис. 9 Облегченный маховик

Поэтому для улучшения указанных характеристик мотора вес детали снижают на несколько килограммов, изготавливая прорези ближе к центру. Динамика улучшается максимум на 5 – 7%, однако на низких оборотах возникают следующие минусы:

• затрудненное движение по скользкой и грязной трассе;
• снижение момента крутящего;
• при переключении на высшую передачу недостаточный набор оборотов, изнашивается диск сцепления;
• небольшое увеличение расхода горючего;
• быстрая потеря крутящего момента, несмотря на практически мгновенный разгон.

Для облегченных деталей из алюминиевого сплава или с прорезями в теле используется стандартный кожух маховика, которым укомплектована машина на заводе.

Двухмассовый

Проблему компенсации вращательных колебаний решает демпферный маховик, конструкция которого схожа с обгонной муфтой генератора. В отличие от бензинового двигателя дизельный мотор по умолчанию низкооборотный. Динамика машины достигается за счет передаточного числа трансмиссии. Кинематическая схема привода здесь сложнее, детали прочнее, а узлы крепче.

Рис. 10 Двухмассовый маховик

Двухмассовый маховик ДВС имеет сложную конструкцию:

• один диск (корпус) крепится на коленвал, имеет наружный венец для зацепления со стартером;
• второй зафиксирован на диске сцепления;
• между собой диски вращаются относительно друг друга на радиальном и упорном подшипниках;
• демпфирующие пружины так же находится между дисками в полимерном сепараторе, предотвращающем блокировку.

Рис. 11 Конструкция демпферного маховика

В момент запуска ДВС работает пакет с мягкой пружиной, в нормальном режиме работы двигателя включается в действие жесткая пружина. Для смазки деталей трения используется паста с сульфидом молибдена, закладывающаяся в маховик на весь эксплуатационный ресурс, составляющий около 150 000 км пробега машины. Причем, смазка не должна попадать на детали сцепления, с торцов дисков маховика она удаляется при ТО и осмотре.

Что представляет собой маховик автомобиля

Маховик, замена которого рассматривается в нашей статье, напоминает металлическое колесо диаметром до 0,4 м. Эта деталь играет роль накопителя кинетической вращательной энергии, которая передается от мотора. Благодаря маховику обеспечивается плавность вращения коленвала в те моменты, когда поршни двигателя проходят мертвые точки. Данная деталь участвует в работе нескольких систем авто, поэтому ее можно отнести к таким узлам, как:

• Кривошипно-шатунный механизм (маховик участвует в моменте вращения коленчатого вала и обеспечивает его равномерность).
• Трансмиссия, где маховик выступает в качестве ведущего диска сцепления.
• Редуктор, в котором маховик выполняет функцию ведомой шестерни, обеспечивающей передачу вращательного момента от стартера к коленвалу.

Для производства маховика используется серый чугун, поэтому стоимость его не очень высока. По его наружному краю запрессовывается венец (обод из стали с равномерно расположенными зубьями, которые служат для передачи крутящего момента от стартера в момент пуска мотора). Конструкционно маховик изготавливают с легкой серединой и утяжеленными краями (такая конструкция повышает инерционные свойства). Внутри детали присутствует 6 отверстий, через которые она с помощью фланцев крепится к коленчатому валу. Кроме того, маховик имеет отверстия для соединения с корзиной сцепления.

Виды маховиков в зависимости от конструкционных особенностей:

1. Сплошной

Это наиболее распространенный вариант детали для комплектации современных авто. Он отличается простой конструкцией – диск из чугуна диаметром до 0,4 м, по наружному краю которого закреплен зубчатый венец, обеспечивающим зацепление со стартером при пуске двигателя. С коленчатым валом такой маховик соединен при помощи фланца, а его противоположная сторона выполняет функцию ведомого диска сцепления.

2. Демпферный или двухмассовый

Такая деталь включает два диска, которые соединены пружинно-демпферным устройством. Благодаря своей конструкции двухмассовый маховик может выполнять следующие функции:

• Сглаживать избыточные вибрации коленвала.
• Защищать трансмиссию автомобиля от перегрузок и лишних вращательных моментов.
• Снижать изнашиваемость синхронизирующих деталей.
• Обеспечивать легкость и плавность включения передач.
• Сокращать расход топлива.

Для такой детали, как двухмассовый маховик, замена может потребоваться в результате высоких нагрузок, способствующих изнашиванию механизма и поломке его отдельных элементов (например, может лопнуть пружина).

3. Облегченный

Такой маховик устанавливается на тюнингованные моторы. Такая деталь весит, как правило, в 1,5 раза меньше в сравнении со стандартной, поэтому двигатель быстрее набирает обороты, что улучшает динамику машины и повышает мощность мотора до 7%. Для производства облегченных маховиков применяют износостойкие сплавы, способные выдерживать повышенные нагрузки. Преимущество такой детали заключается в бесшумной, быстрой и эффективной работе.

Рекомендуем

«Бьет колесо при повороте: самые вероятные причины» Подробнее Есть смысл разобраться, почему демпферные (двухмассовые) маховики чаще выходят из строя:

• Неисправность может появляться из-за блокировки маховика, вызванной неправильным креплением детали. Так, если были использованы слишком длинные болты, происходит блокировка обоих дисков. В результате маховик потеряет свои амортизационные характеристики и будет работать слишком шумно.
• В результате перегрева внутренней стороны одного из дисков из-за неисправного осевого подшипника (подшипник расположен между дисками).
• Под влиянием высоких механических перегрузок или неправильной работы сцепления может происходить истирание одного из дисков маховика, что приводит к разрушению внутренних деталей (как правило, такая неисправность проявляется в виде выступающей смазки).

Симптомы и причины неисправности

Из-за сложного доступа к маховику визуальный контроль этой шестерни редуктора зубчатой передачи затруднен, поэтому вспоминают про него владельцы авто при следующих симптомах:

• проблемы с запуском двигателя;
• рывки, скрежет и сторонние звуки в момент зацепления бендикса с маховиком.

Зацепление венца со стартером

Причинами, по которым происходит износ зубьев, являются:

• дефекты изготовления маховика – перегрев зубчатого обода при посадке приводит к отпуску стали, снижению прочности, увеличению пластичности конструкционного материала;
• непараллельность осей – передаточное число редуктора очень высокое, любое отклонение оси вала стартера от оси коленчатого вала приведет к выработке эвольвенты зуба с одной стороны;
• нарушение профиля зуба – со временем элементы передачи изнашиваются, в момент зацепления/расцепления шестеренок профиль срезается полностью;
• отсутствие смазки – в силу конструкционных особенностей передачи смазку нанести на бендикс и венец маховика невозможно физически.

Износ зубьев

В любом из указанных случаев рекомендуется замена венца маховика. В некоторых случаях бедикс может сточить лишь часть зуба с внешней стороны, поэтому достаточно поменять стороны венца.

Ремонт и замена сцепления – цена лучшая в СПб, качество отличное

Цены на ремонт сцепления, КПП, замену датчиков, сальников и прочего

осуществляет ремонт сцепления в СПб на отечественных и импортных легковых автомобилях. Наши опытные квалифицированные мастера проведут данному узлу починку любой степени сложности, будь то полная замена сцепления в сборе либо ремонт его отдельного элемента (например, замена кулисы).

При этом мы гарантируем всем автовладельцам безупречное качество всех производимых работ и используемых в них запчастей и расходных материалов, а также сжатые сроки и конкурентные цены на все наши услуги!

Замена сцепления в СПб – несколько слов о данном элементе авто

Главное назначение сцепления – это регулировка крутящего момента, в части его передачи от маховика двигателя на трансмиссию. Говоря простым языком, этот элемент позволяет в нужные моменты плавно разъединять и состыковывать маховик мотора с трансмиссией. Данное устройство бывает двух основных типов:

Кроме того, сцепление может быть:

Цены на ремонт сцепления

Наименование работ	Отечественные авто:	Иномарки:	Внедорожники, микроавтобусы
Снять / поставить КПП	от 3 000 руб.	от 4 500 руб.	от 5 300 руб.
Регулировка троса сцепления	300 руб.	300 руб.	300 руб.
ЗАМЕНА:
— Подушки КПП	от 500 руб.
— Привода троса спидометра	от 300 руб.	от 500 руб.	от 1 200 руб.
— Сальника штока выбора передач	от 500 руб.	от 500 руб.	от 800 руб.
— Сальника привода	от 1 300 руб.	от 1 500 руб.	от 1 500 руб.
— Сальника первичного вала (на снятой КПП)	от 350 руб.	от 350 руб.	от 350 руб.
— Троса спидометра	от 800 руб.	от 800 руб.	от 1 600 руб.
— Троса сцепления	от 700 руб.	от 800 руб.	от 1 100 руб.
— Датчика скорости	от 300 руб.	от 500 руб.	от 600 руб.
— Датчика включения задней передачи	от 300 руб.	от 500 руб.	от 600 руб.
— Комплекта сцепления (корзина, диск, выжимной подшипник)	от 3 300 руб.	от 4 800 руб.	от 5 600 руб.
— Кронштейна сцепления	от 350 руб.	от 350 руб.	от 450 руб.
— Крепежных / направляющих элементов подшипника (на снятой КПП)	от 150 руб.	от 300 руб.	от 300 руб.
— Главного цилиндра сцепления	от 500 руб.	от 600 руб.	от 800 руб.
— Рабочего цилиндра сцепления	от 550 руб.	от 700 руб.	от 900 руб.
— Вилки сцепления (на снятой КПП)	от 150 руб.
— Опоры вилки сцепления (на снятой КПП)	от 150 руб.	от 300 руб.	от 300 руб.
— Маховика	от 3 300 руб.	от 4 800 руб.	от 5 600 руб.

Замена сцепления – стоимость и признаки неблагополучия данного узла

Симптомы, которые должны насторожить водителя и которые могут свидетельствовать, что замена сцепления не за горами:

Что касается цены замены сцепления, то она, разумеется, зависит от степени тяжести поломки и от количества деталей узла, требующих замены (вплоть до полной замены сцепления в сборе).

Ремонт сцепления – цена зависит от сложности задачи и сломанного элемента узла

Конечно, это не самая дешёвая сервисная услуга – замена сцепления, и цена на неё по определению не может быть символической, ведь процедура эта весьма трудоёмкая и ответственная, так как неисправное сцепление способно спровоцировать серьёзную аварию при движении автомобиля.

Однако не всегда требуется полная замена сцепления в сборе, порой ситуация позволяет ограничиться обновлением какого-то его отдельного элемента, как то:

Замена сцепления в СПб – обратитесь к профессионалам

Конечно, у автомобилистов всегда есть соблазн попробовать собственные силы в починке своего «железного коня», однако сцепление – это не тот агрегат, с которого можно начинать свои автослесарские эксперименты, ведь на кону безопасность Вашей езды на этой машине! Потому такие ответственные задачи, как замена диска или цилиндра сцепления, его вилки, тросика и кулисы лучше поручить нашим квалифицированным мастерам, которые точно установят причину неисправности и быстро ликвидируют её.

А напоследок хотим дать несложную рекомендацию, следуя которой Вы существенно продлите рабочий ресурс Вашего сцепления, и его не придётся менять каждый год: старайтесь не держать всё время ногу на его педали, даже, если Вам кажется, что Ваша ступня не касается её поверхности. Ведь даже самое лёгкое давление на педаль изнашивает ведомый диск. Но даже самое аккуратное обращение с системами автомобиля не продлит их ресурс до бесконечности, и рано или поздно понадобится замена сцепления целиком или его отдельных элементов (кулисы, троса, цилиндра, диска, корзины и так далее).

Как устроен

Единой для всех конструкции DMF не существует, поэтому в общем случае можно лишь выделить общие принципиальные узлы:

• ближний к двигателю диск маховика, который жёстко закреплён на коленчатом валу и снабжён зубчатым венцом привода стартёра;
• вторичный ведомый диск, связанный с корзиной сцепления или первичным валом коробки через гидротрансформатор;
• демпферные пружины, расположенные по окружности, связывающие оба диска;
• механизмы связи между дисками через пружины, иногда включающие планетарную зубчатую передачу, а также опорный подшипник.

Набор пружин может быть самым разнообразным, со ступенчатым изменением жёсткости, подобно тому, как это делается в привычных ступицах ведомых дисков сцепления. Угол максимального относительного закручивания дисков также разный, может достигать четверти окружности.

Отличие одномассового маховика от двухмассового

Основное отличие – это усложнение конструкции, связанное с экономией массы и момента инерции. Часть задач перенесена на пружинно-демпфирующий механизм.

У обычного маховика ничего подобного нет, это обычный стальной диск значительной массы, располагающий лишь зубчатым венцом стартёра и кольцевой проточкой под накладки ведомого диска сцепления.

Естественно, что при этом обычный маховик намного дешевле, а если по нему не работает фрикционное сцепление, то и срок службы у него практически неограничен, особенно если предусмотрена возможность отдельной замены зубчатого венца.

Что сокращает срок службы двойного маховика?

Большое влияние на длительность жизни ДМФ оказывает сам владелец, и прежде всего, его стиль вождения. Но это не все. Факторов, влияющих на долговечность этого узла, намного больше.

«Эко езда». Слишком частые переключения передач (что любят предлагать электронные помощники) и езда на границе «тряски» двигателя в долгосрочной перспективе смертельно опасны для маховика. Еще больше узел страдает во время разгона с очень низких оборотов.

Спортивная езда. То, что экономичный стиль вождения приканчивает маховик, не означает, что радикально иной стиль вождения будет полезнее. Резкие ускорения вызывают сильные рывки, которые тоже сильно нагружают демпфер крутильных колебаний.

Движения с нагрузкой. Буксировка прицепа или регулярные перевозки тяжестей в конечном счете разрушают не только сцепление, но и маховик. Происходит перегрев ДМФ, что в свою очередь приводит к утечке смазки из камеры, где работают пружины.

Городская езда. Больше всего нагрузок двухмассовый маховик испытывает при движении в рваном городском ритме. Постоянные трогания с места и разгоны – это настоящий вызов для маховика. Не менее вредным является постоянное выключение и запуск двигателя, поэтому систему «старт-стоп» рекомендуется использовать с головой и в меру.

Чип-тюнинг. Двухмассовый маховик спроектирован с учетом конкретных нагрузок. Стандартный DMF может не выдержать более высоких нагрузок.

Техническое состояние автомобиля. Неровная работа двигателя, например, из-за неисправной системы впрыска – еще один источник вибраций, отягчающий жизнь маховика. Длительная эксплуатация с неисправным двигателем сокращает срок службы ДМФ.

Особенности устройства двухмассового маховика

Конструктивные особенности детали заключаются в наличии двух корпусов, один из которых устанавливается на коленвал с последующим соединением с коленвалом, а второй соприкасается рабочей поверхностью с диском сцепления. Соединение между корпусами обеспечивается за счет двух подшипников (осевого и радиального), которые могут свободно скользить вне зависимости от работы друг друга. Также в середине детали установлена демпфирующая система, состоящая из пружин. Все механизмы обработаны специальной консистентной смазкой, она обеспечивает надежную работу пружин и сепараторов между ними.

Демпферный маховик

В двухмассовом маховике располагается два пакета пружин. Мягкий пружинный пакет обеспечивает мягкость запуска и остановки, а с помощью жесткого пакета обеспечивается демпфирование колебаний в рабочих диапазонах оборотов двигателя.

Принцип работы

Принцип действия эффективный и простой одновременно. Из-за повышения инерционного момента масс на входном валу КПП резонансное количество оборотов становится меньше, чем диапазон оборотов ДВС. Благодаря этому обеспечивается гашение колебательных движений, генерируемых силовым агрегатом. Гашение колебаний достигается за счет демпферно-пружинной системы, которая не допускает соударений частей КПП. В результате достигается уменьшение нагрузки на рабочие элементы.

Какие преимущества и недостатки?

На практике водителю важны не столько технические показатели и конструктивные особенности механизма, сколько удобство и комфорт вождения. Установка в автомобиль двухмассового маховика дает на практике следующие преимущества:

• Переключение передач становится более удобным и мягким.
• Инерционный момент при переключении уменьшается.
• Увеличивается ресурс ДВС и КПП.
• В картере сцепления достигается экономия пространства, что является важным преимуществом для компактных транспортных средств.

Несмотря на многочисленные преимущества, у него имеются и недостатки. Во-первых, стоимость достаточно высокая. Во-вторых, срок эксплуатации значительно ниже, чем у дисков сцепления других разновидностей. Такой недостаток обусловлен конструкцией и внутренней смазкой, которая в течение эксплуатации разрушается. Это единственные существенные недостатки, которые имеются у двухмассовых маховиков.

Несмотря на то, что ресурс эксплуатации детали не является неограниченным, при правильной езде ресурс оценивается в 350-400 тысяч километров.

Для этого следует придерживаться следующих рекомендаций эксплуатации:

• не перегружать автомобиль;
• не удерживать педаль сцепления в нажатом состоянии, например, при остановке на светофоре;
• нельзя бросать педаль сцепления при начале движения и переключении передач;
• не трогаться на повышенной передаче;
• не допускать длительной езды на низких оборотах, особенно на дизельных автомобилях. В этом режиме крутильные колебания коленвала очень высоки, идёт повышенный износ пружин демпферной системы.

Неисправности сцепления По итогам можно сделать следующие выводы: ведущий диск является неотъемлемой частью системы управления автомобилем. В наше время наиболее перспективной считается двухмассовая система маховика, которая имеет весомые преимущества перед остальными видами. А при правильной эксплуатации автомобиля Вы не будете бояться поломок достаточно продолжительное время.
