P0070 цепь датчика температуры окружающего воздуха

Проявление ошибки P0070, симптомы

при указанной несиправности на приборной панели автомобиля загорится индикатор Check Engine, указывающий на наличие неисправности. Также система климат-контроля (система обогрева и кондиционирования воздуха) может работать ненадлежащим образом.

Как сканером прочитать ошибку P0070?

• Сначала диагност считает все сохраненные данные и коды ошибок с помощью сканера OBD-II;
• Затем он проверит электрические провода, относящиеся к датчику температуры окружающего воздуха, на предмет короткого замыкания, обрыва и наличия повреждений, а также разъем датчика на предмет ослабления и наличия коррозии. После этого диагност выяснит, не попал ли мусор или другие посторонние предметы на датчик, что препятствует его надлежащей работе;
• Если с электрическими проводами и разъемом датчика все в порядке, диагност очистит коды ошибок с памяти PCM и проведет тест-драйв автомобиля, чтобы выяснить, появляется ли код P0070 снова;
• Если код ошибки появится сразу, диагност заменит датчик температуры окружающего воздуха;
• Если код ошибки появится через некоторое время, это может указывать на наличие прерывистой неисправности, связанной с подачей напряжения на PCM автомобиля. Следует отметить, что прерывистые ошибки, как правило, намного сложнее диагностировать и устранить, поэтому для решения проблемы может потребоваться более обширное диагностирование;
• Если проблема не решится, необходимо проверить и при необходимости перепрограммирует или заменит модуль управления АКПП (PCM).

Как правильно диагностировать ошибку P0070

Наиболее распространенной ошибкой при диагностировании кода P0070 является поспешная замена датчика температуры окружающего воздуха без выполнения тщательной проверки. Перед заменой датчика необходимо выполнить тщательное диагностирование и рассмотреть все возможные причины возникновения ошибки. В первую очередь необходимо проверить электрические провода и разъем датчика температуры окружающего воздуха.

Если появилась ошибка P0070, чем это грозит?

Ошибка P0070 считается не очень серьезной, так как при ее появлении обычно не возникает серьезных проблем с управляемостью автомобиля. В некоторых случаях система климат-контроля (система обогрева и кондиционирования воздуха) может работать ненадлежащим образом, что может доставить некоторые неудобства в зависимости от погодных условий.

Симптомы ошибки

Задача автовладельца в том, чтобы вовремя определить неисправность. Главным симптомом является зажигание лампы «Проверь двигатель». Сама ошибка p0420 может не высветится.

Возможно появление и других проблем, связанных с силовым узлом, из-за которых и повредился катализатор.

К косвенным признакам относится:

• медленная реакция на педаль газа;
• колебания оборотов на холостом ходу;
• пропуски зажигания горючей смеси;
• появление сизых (серо-синих) выхлопных газов;
• повышенный расход горючего;
• изменение запаха выхлопа (он становится более неприятным);
• посторонний шум со стороны катализатора (в случае его повреждения);
• резкое переключение скоростей (автоматическая трансмиссия);
• возможные трудности с пуском мотора.

При появлении двух или более упомянутых симптомов можно говорить о возможных сбоях работы каталитического нейтрализатора. Для получения более точной информации необходима диагностика.

Что означает код P0170?

Код ошибки OBD II P0170 определяется как «Неисправность регулировки топливоподачи (блок 1)». Он устанавливается в двух случаях:

1. когда блок управления двигателем (ЭБУ) испытывает трудности в управлении / поддержании идеальной воздушно-топливной смеси;
2. когда ЭБУ получает такой запрос от датчика кислорода (ДК) на корректировку топлива, который превышает способность контроллера регулировать топливо в соответствии с требуемым уровнем регулировки в течение определенного периода времени.

Регулировка топливно-воздушной смеси (ТВС) — это действие, предпринимаемое ЭБУ, для поддержания идеальной ТВС во время нормальной работы двигателя.

При изменении скорости / нагрузки двигателя задний кислородный датчик (№ 2) постоянно запрашивает внесение изменений в воздушно-топливную смесь для поддержания максимальной эффективности двигателя. Запросы на корректировку топлива могут быть либо отрицательными, либо положительными.

Отрицательная подстройка — это регулировка, чтобы сделать воздушно-топливную смесь более бедной, а положительная подстройка — это регулировка для обогащения ТВС.

Ошибка P0170 относится к состоянию, при котором долгосрочные запросы на корректировку топлива не могут быть удовлетворены. Это означает, что запрошенное значение превышает способность ЭБУ регулировать топливо более чем на 25%. Код будет сохранен и загорится индикатор CHECK ENGINE.

Разница меньше 25% называется краткосрочным запросом на корректировку топлива и гораздо менее важна для эффективной работы двигателя. Таким образом, эти запросы с гораздо меньшей вероятностью будут вызывать сохранение кода ошибки.

Стоит отметить, что код P0170 редко встречается на автомобилях американского или японского производства. Автомобили, которые больше всего страдают от этой ошибки, имеют европейское происхождение, в частности, BMW, Audi, Volkswagen и Mercedes-Benz, которые славятся высоким уровнем потребления масла. На этих машинах основную причину кода P0170 почти всегда можно обнаружить в датчике массового расхода воздуха.

На изображении ниже показано, как ширина импульса, то есть количество времени (в миллисекундах), в течение которого форсунка остается открытой для впрыска топлива, адаптируется для компенсации обеднения или обогащения смеси.

Ширина импульса форсунки увеличивается вправо (красный), чтобы впрыскивать больше топлива, и уменьшается влево (жёлтый), чтобы впрыскивать меньше топлива. Информация, по которой осуществляется эта адаптация, берётся из посткаталитического датчика кислорода (№ 2).

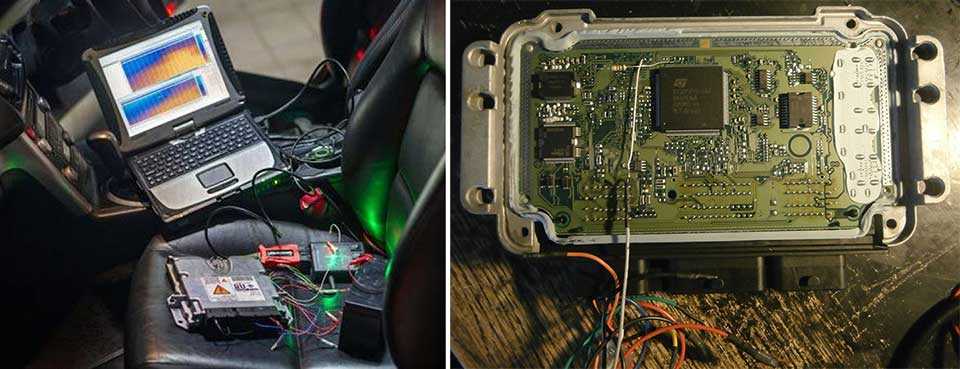

Перепрошивка ЕСМ на норму токсичности под EURO2

Стандарт Евро-2 официально утвержден в России с 2006 года, но уже в 2008-м требования повысились до Евро-3, в 2014-м — до Евро-5, а в ближайшее время планируется дополнительное ужесточение правил.

Сегодня перепрошивка на EURO2 применяется для отключения лямбда-зондов и устранения ошибки p0420.

Но важно учесть, что такое ПО не является полноценным тюнингом, ведь оно:

• не выключает верхний лямбда-зонд;
• не меняет топливную карту;
• сохраняет алгоритм оборотов ХХ;
• не убирает отсечку.

Суть прошивки под Евро-2 состоит в снятии ограничений на токсичность выхлопных газов, к примеру, при вырезании каталитического нейтрализатора, выключении EGR и т. д.

Обычно перепрошивка проходит в несколько этапов:

1. Загрузка прошивки Евро 2.
2. Удаление катализатора.
3. Установка пламегасителя (по желанию).
4. Чип-тюнинг для улучшения характеристик двигателя (по запросу клиента).

Ставим проставку на вторую лямбду

Установка проставки вместо нижнего датчика кислорода — мера, позволяющая обмануть ЭБУ после удаления катализатора. Подобные изделия бывают двух видов.

Механические

Подобные болванки условно делятся на два типа.

Обычная из металла

Устройство крепится на датчик кислорода. В нем предусмотрено отверстие на той стороне, которая вставляется в коллектор выпуска.

Задача девайса состоит в ограничении поступления выхлопа к лямбда-зонду. Газы попадают к датчику через небольшое отверстие, поэтому тот считает, что катализатор справился со своей задачей.

Минусы в том, что болванка подходит не для всех авто (некоторые ЭБУ обмануть не получается). При этом устройство работает некорректно.

Со встроенным катализатором

Такая болванка берет на себя задачи катализатора, но для небольшой части выхлопа (той, что идет к лямбда-зонду). В результате ЭБУ удается обмануть, но на практике выхлопные газы не соответствуют норме.

Минус — небольшой ресурс встроенного нейтрализатора, которого хватает всего на 60-70 тысяч километров. После этого снова придется искать варианты для обмана.

Электрические

Как и в прошлом случае, электрические болванки бывают двух видов:

1. Самостоятельного производства. В таком устройстве в разрыв между лямбда-зондом и ЭБУ внедряются определенные элементы, как правило, это емкость и сопротивление. Их назначение — некая замена работы нижнего датчика. Недостатки: низкое качество исполнения, небольшой диапазон работы мотора, поступление разных сведений.
2. Профессиональные. Построены на базе микроконтроллера. Отличаются большей сложностью управления, эффективностью, продуманность логики. Как правило, формируют правильный сигнал. Профессиональные устройства подключаются к ЭБУ, а корректность их работы проверена на многих авто. За такую обманку придется заплатить наибольшую сумму.

Есть уже готовые решения.

Принимая решение об установке обманки лучше не делать работу самостоятельно, а доверить ее специалистам.

Симптомы ошибки P0170

Симптомы P0170 на подержанных автомобилях могут сильно различаться. Учтите, что не все симптомы будут присутствовать во всех случаях. Также имейте в виду, что степень тяжести одного или нескольких симптомов может отличаться в зависимости от автомобиля.

• В некоторых случаях могут отсутствовать какие-либо симптомы, кроме сохраненного кода неисправности и сигнальной лампы Check Engine.
• Увеличение расхода топлива, которое может варьироваться от незначительного и едва заметного до значительного.
• В некоторых случаях может возникнуть сложный запуск.
• Возможны пропуски зажигания, неустойчивый холостой ход и плохое ускорение на моделях Mercedes-Benz, Audi, BMW и VW.
• В крайних случаях возможен чёрный дым из глушителя.
• Машина дергается при ускорении.
• В некоторых случаях двигатель может глохнуть сразу после запуска.

Первая диагностика

Перед принятием важных решений проведите предварительную диагностику.

Она состоит из следующих этапов:

Проверьте кислородный датчик, систему выхлопа и коллектор на факт утечки / подсоса.
Вспомните, где вы заправляли машину последний раз

Особое внимание уделите тому, какое горючее залито. Даже 92 – ой бензин залитый вместо 95 – ого, может привести к ошибке p
Убедитесь в отсутствии признаков попадания антифриза в мотор (пробило прокладку ГБЦ).
Проверьте уровень масла на факт падения уровня.
Измерьте момент опережения зажигания

Снижение этого параметра часто приводит к росту температуры выхлопа и, как следствие, повреждению катализатора.
Изучите разъем второго (который ближе к выхлопной трубе) кислородного датчика.

При отсутствии результатов первого осмотра необходимо снять данные с ЭБУ, а после принять решение о дальнейших действиях.

Как избавиться от непроходимости отработанных газов

Для исправления ошибки с непроходимостью выхлопа можно пойти двумя путями — вырезать нейтрализатор с установкой обманки или убрать часть алгоритма из программного кода для ЭБУ. Рассмотрим каждый из способов подробнее. Речь про установку нового устройства пока не идет.

Удаление катализатора

Очевидный путь — полное удаление устройства. Во избежание ошибок установите вместо нижнего датчика кислорода обманку (проставку) длиной два-три сантиметра.

В некоторых случаях может потребоваться установка пламегасителя. Такие действия обманывают ЭБУ, которое считает, что катализатор установлен.

Минус в том, что лямбда-зонды показывают ошибочные данные, из-за чего EGR-клапан работает неправильно. Он забивается или пропускает часть окиси азота в двигатель, чем снижает его ресурс. Как вариант, можно убрать и ЕГР, но это уже крайняя мера.

Удаление части алгоритмов из ПО блока управления

Не секрет, что программный код вшивается в отдельную микросхему ПЗУ и имеет размер до 1 Мб. При этом внесение измерений — сложная задача, поэтому такой работой занимаются разработчики кода, а специалисты просто скачивают информацию в Интернете.

Лучший вариант — купить оптимизированный блок управления с открытым кодом, а после установить ПО для управления мотором. Все это очень спорные моменты, поэтому не торопитесь менять ПО и сначала убедитесь, что нейтрализатор действительно забился.

Диагностика и решение проблем

Найдите датчик AAT, он обычно находится перед радиатором за решеткой или в области переднего бампера. После обнаружения визуально осмотрите разъемы и проводку.

Ищите царапины, потертости, оголенные провода, пятна ожогов или расплавленный пластик. Разъедините и внимательно осмотрите клеммы внутри разъемов. При необходимости очистите клеммы или замените разъем.

Проверка датчика и электрических цепей

Если после визуального осмотра и исправления недостатков код P0070 вернется, необходимо будет протестировать датчик AAT и связанные с ним цепи. Обычно на датчик AAT приходит 2 провода.

При выключенном зажигании отсоедините жгут проводов от датчика AAT. Включите зажигание и с помощью диагностического прибора, считайте напряжение датчика. Напряжение должно быть около 5 вольт.

Затем выключите зажигание, подключите перемычку к двум клеммам внутри разъема жгута проводов, идущему к датчику AAT, а затем включите зажигание. Показания должны быть около 0 вольт.

Когда все тесты успешно пройдены, но ошибка P0070 осталась, скорее всего причина кроется в отказавшем датчике AAT. Хотя неисправный модуль управления нельзя исключать до тех пор, пока датчик AAT не будет заменен.

Сброс кодов ошибок SRS Хонда

Для поддержания высокого уровня безопасности эксплуатации автомобиля путем своевременного обнаружения и ликвидации неисправностей в системе SRS, автопроизводители современных авто оснащают их средствами самодиагностики системы. Такие средства, при обнаружении неполадок в SRS, записывают информацию о ней в память и сообщают о появлении неисправности с помощью визуальной индикации. Процедура самодиагностики SRS запускается каждый раз при повороте замка зажигания в положение ON (II), о чем сигнализирует зажжённый индикатор SRS, и длится на автомобилях Хонда Фит и Хонда Джаз порядка 6 секунд. Если система SRS в порядке, то по истечении 6 секунда индикатор SRS гаснет. Непогасший индикатор указывает на наличие неисправности. В целях ремонта код неисправности (DTC), или как его чаще называют, код ошибки SRS может быть считан с помощью цифрового тестера для проверки системы Honda PGM Tester или клеммной коробки. Но после проведения ремонта информация о исправленной неполадке остается в памяти системы. Для того что бы в дальнейшем контролировать появление новых неисправностей необходимо сбросить ошибку SRS.

Способы сброса ошибок SRS

Стереть из памяти коды ошибок SRS можно двумя способами. Первый, более правильный с технологической точки зрения способ – провести процедуру стирания кодов DTC с помощью диагностического прибора Honda PGM Tester. Как стереть ошибку таким способом, подробно изложено в инструкции к данному прибору. Второй способ менее удобен и более затратен по времени, но в то же время имеет большую доступность, так как для его применения не потребуется дорогостоящий прибор, а нужен будет лишь короткозамыкатель SCS (07PAZ-0010100). При необходимости, такой короткозамыкатель можно сделать из обыкновенного подходящего разъема, закоротив его вывода. Категорически не рекомендуется использовать для сброса ошибок SRS перемычку из провода, так как неустойчивый контакт может привести к сбою или даже неполадке в системе SRS.

Сброс ошибок SRS с помощью короткозамыкателя

Выключите зажигание автомобиля.

Подсоедините к 2Р-разъему MES (А) (расположен в области блока предохранителей и реле под панелью управления) короткозамыкатель SCS (В).

Включите зажигание автомобиля, повернув ключ в положение ON (II). При этом индикатор SRS должен загореться приблизительно на 6 секунд, а затем погаснуть.

После того как индикатор погаснет, в течение 4 секунд отсоедините короткозамыкатель SCS от разъема MES. При этом индикатор SRS должен снова загореться.

Снова подсоедините короткозамыкатель SCS к разъему MES в течение 4 секунд после включения индикатора.

После того как индикатор SRS опять выключится, в течение 4 секунд отсоедините короткозамыкатель SCS от разъема MES. При этом индикатор SRS мигнет два раза, указав тем самым, что сброс ошибок SRS прошел успешно.

Выключите зажигание автомобиля и подождите порядка 10 секунд.

Переведите ключ в положение ON (II) и убедитесь, что индикатор системы SRS зажегся примерно на 6 секунд, а затем погас. Это значит, что система SRS исправна.

Что означает код ошибки P0070

Диагностический код неисправности P0070 указывает на неисправность электрической цепи датчика температуры окружающего воздуха.

Вместе с данной ошибкой могут также появляться следующие ошибки:

• Диагностический код неисправности P0071 — Датчик температуры окружающего воздуха – диапазон / производительность;
• Диагностический код неисправности P0072 — Датчик температуры окружающего воздуха – низкий уровень сигнала;
• Диагностический код неисправности P0073 — Датчик температуры окружающего воздуха – высокий уровень сигнала.

Почему появилась ошибка P0070

Модуль управления АКПП (PCM) использует данные, полученные от датчика температуры окружающего воздуха, для контроля температуры окружающего воздуха и температуры воздуха, всасываемого двигателем. Если PCM автомобиля обнаружит ненормальное соотношение указанных температур, в его памяти сохранится код ошибки P0070 и на приборной панели автомобиля загорится индикатор Check Engine.

Основная причина ошибки P0070

Наиболее распространенными причинами возникновения ошибки P0070 являются:

• Неисправностьдатчикатемпературыокружающеговоздуха;
• Повреждение электрических проводов, относящихся к датчику температуры окружающего воздуха;
• Повреждение электрического разъема датчика температуры окружающего воздуха;
• Короткое замыкание или обрыв электрических проводов, относящихся к датчику температуры окружающего воздуха;
• Коррозия электрического разъема датчика температуры окружающего воздуха;
• Попадание посторонних предметов на датчик температуры окружающего воздуха.

Как устранить или сбросить код неисправности P0070

Некоторые предлагаемые шаги для устранения неполадок и исправления кода ошибки P0070:

1. Подключите сканер OBD-II к диагностическому разъему автомобиля и считайте все сохраненные данные и коды ошибок.
2. Прежде чем продолжить диагностирование кода P0070, устраните другие присутствующие ошибки.
3. Проверьте электрические провода, относящиеся к датчику температуры окружающего воздуха, на предмет короткого замыкания, обрыва и наличия повреждений.
4. При необходимости отремонтируйте или замените все закороченные, оборванные, поврежденные или подвергнутые действию коррозии.
5. Осмотрите разъем датчика на предмет ослабления и наличия коррозии.
6. Протестируйте датчик AAT, если он неисправен, замените его.
7. Если проблема не решится, проверьте и при необходимости перепрограммируйте или замените модуль управления (PCM).

Как ЭБУ (ECU) формирует ошибку

Процесс создания ошибки проходит в несколько этапов. Как уже было отмечено выше, с двух сторон каталитического нейтрализатора установлена пара лямбда-зондов.

Они отправляют информацию в блок управления, а последний принимает решение, основываясь на разнице показаний. Кроме того, с двух сторон катализатора установлены датчики давления, после чего ЭБУ вычисляет разницу в показании.

В случае повреждения устройства ЭБУ выявляет разницу в составе отработки или давлении. Как результат, выпадает ошибка p0420, а ДВС может перевестись в аварийный режим. В результате появляются признаки неисправности, о которых упоминалось выше.

Лампочка Check Engine загорается не мгновенно, а после ухудшения характеристик катализатора в течение 100 секунд. При этом нагрузка на мотор должна быть от 21 до 63%, а частота вращения коленчатого вала — от 1,72 до 2,8 тысячи оборотов в минуту. Температура устройства от 500 градусов и более.
