Как по другому называется шаровая. шаровая опора

Как самому проверить шаровую опору

Не всем нравится обращаться в сервисный центр и делать диагностику. Для самостоятельной проверки нужны следующие условия и инструменты:

• Подъемник, смотровая яма или эстакада. Можно из ям и подъемников.
• Домкрат и противооткатные устройства (башмаки). При отсутствии автомобильного подъемного устройства домкрат обязательно.
• Монтировка с плоским концом. Такой, чтобы его легко можно было просунуть между поворотной цапфой и самой шаровой.
• Подпор размером от защиты картера до земли.
• Набор ключей гаечных.
• Съемник шаровых опор или молоток и бензин.

Есть несколько видов подвесок. Одним из распространенных видов является подвеска макферсона. В такой подвеске шаровые опоры устанавливаются только снизу. Есть еще такие конструкции подвескок: двухрычажная, многорычажная, адаптивная, подвеска «ДЕ ДИОН», задняя зависимая схема подвески, задняя полузависимая подвеска, подвески джипов и пикапов, подвески грузовых авто. Если подвеска двухрычажная, то шаровая будет и сверху, и снизу.

Проверка шаровых опор своими руками:

1. Визуальный осмотр. Если пыльник треснутый или вообще оторвался, то рекомендуется заменить шаровую опору. Можно и сэкономить заменив или установив новый пыльник, но неизвестно сколько песка и абразивных частиц попало в внутрь.
2. Домкратом или подъемником приподнять машину и подложить заранее приготовленную опору. Далее, медленно опустить авто на опору, чтобы появилась нагрузка на шаровую опору. Колесо должно быть в воздухе и свободно вращаться.
3. Взять колесо двумя руками сверху и снизу, и покачать по вертикали. Если люфт есть, то это может быть износ сайлентблоков, износ шаровой опоры, ослабление подшипника ступицы.
4. Взять монтировку и плоской стороной вставить между поворотной цапфой и рычагом подвески. Аккуратно давить на монтировку и смотреть, есть ли люфт на шаровой.
5. Если есть признаки неисправности, надо открутить гайку шаровой. Наконечник шаровой может проворачиваться вместе с гайкой. Для удержания используем монтировку.

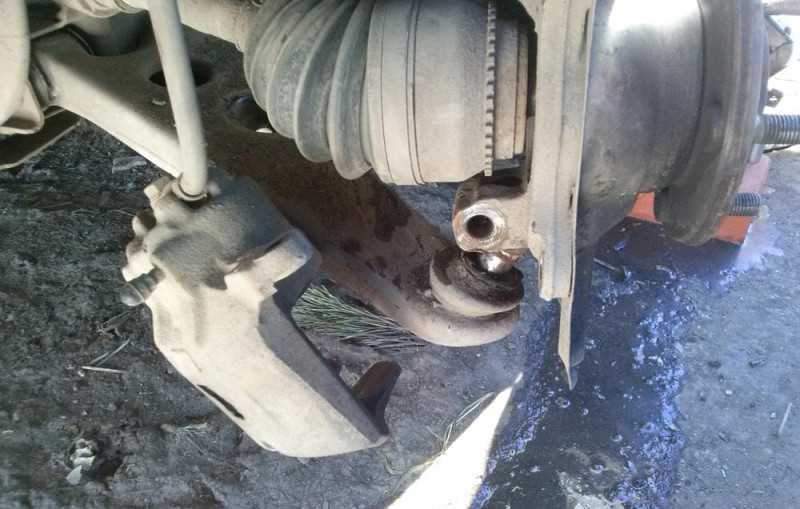

6. Съемником или ударным инструментом демонтируем шаровую. Если нет съемника, надо ударять по посадочному месту наконечника молотком. Кстати, можно сделать съемник своими руками, например, для снятия сайлентблоков. Так как наконечник конусный, то при резких небольших ударах, он высвобождается. Я лично, когда менял на ВАЗ 2106 шаровую, тихонько постукивал молотком, в соединение побрызгал бензин (если есть, можно ВД-40) и шаровая сама упала.

Причины поломки шаровой опоры

В процессе эксплуатации эти опоры испытывают серьезнейшие нагрузки. В зависимости от места их установки и от конструкции подвески, опоры несут на себе большую часть всей массы автомобиля, а также выдерживают постоянные систематические удары при езде на неровной дороге.

Основной из причин в нарушении правильной работы шаровой опоры выступает износ соприкасающихся поверхностей, он приводит к увеличенному зазору в промежутке от корпуса до пальца. В результате чего, палец начинает не только вращаться, но и болтаться в корпусе.

Если износ чересчур сильный, то нагрузки на опору могут привести к тому, что палец вырвется из корпуса. Как следствие всего этого получается, что механизм не в состоянии удержать колесо, и автомобиль рушится на асфальт.

Увеличение зазора возникает в связи со следующими факторами:

• 1. Естественный износ в совокупности с устаревшими материалами — в среднем, шаровый шарнир может ходит в пределах от 20 до 150 тысяч километров пробега. Однако, если деталь более-менее качественная, то проблемы с ней могут начаться примерно через 100 тысяч километров пробега на автомобиле. На износ влияет много факторов — качество выполненной детали, условия эксплуатации, уход за деталью, наличие смазки, целостность пыльника.
• 2. увеличиваются динамические нагрузки во время езды — в первую очередь это касается езды на автомобиле на высокой скорости по неровным дорогам. В таких условиях удары приходятся на различные элементы подвески, и в том числе — на шаровую опору. Естественно, что это приводит к ее износу и повреждению.
• 3. разрывается защитный чехол или пыльник — в результате этого, в зазор попадает вода и всякая грязь, а они в своё время усиливают коррозию, да еще и абразивный износ. Если пыльник порванный, то внутрь, во время езды на автомобиле наверняка попадет влага, песок, грязь, мелкий мусор. Все эти элементы будут образовывать абразивный материал, который будет естественным образом изнашивать ее внутренности.
• 4. отсутствие в шарнире смазки (при необходимости ее наличия) — смазка удаляется из шаровой по естественным причинам — высыхание, испарение. Как указывалось выше, при повреждении пыльника смазка может быть удалена очень быстро вследствие естественных причин, что приведет к усиленному износу шаровой опоры. Соответственно, полезно периодически добавлять смазочную массу в шаровую

Приведем несколько главных признаков износа:

Когда проезжаете по неровной дороге с небольшой скоростью и слышится стук.

Если усилие на руль увеличено, и при его повороте слышится скрип спереди машины.

Из-за того, что передние колеса виляют, ваша машина движется по прямой траектории неустойчиво.

Шины на колесах изношены неравномерно.

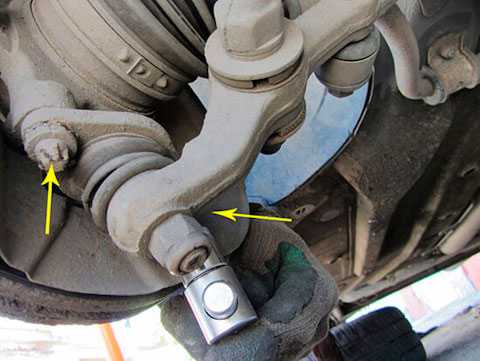

Фиксация на поворотном кулаке

Если опора располагается на рычаге, то ее могут крепить к поворотному кулаку. Такие особенности характерны для шаровой на рычаге. Конструкция может иметь три варианта:

• резьбовой палец соединяется и крепится гайкой, которую необходимо шплинтовать;
• для крепежа используется самоконтрящаяся гайка, в которой имеется внутреннее стопорное кольцо;
• установлен стяжной болт, который встречается редко, например, на Hyundai Santa Fe с 2006 г.

Последний пункт является менее приемлемым, так как при поломке и необходимости в замене, может оказаться, что резьбы закисли. Негативным фактором служит необходимость в специальном клине, применяемом для разжатия концов кронштейна кулака, где зафиксирован палец шаровой. Порой даже в замечательных конструкциях подвески немецких машин прикипевшие болты создают много трудностей во время разборки. Спасти ситуацию не удается нагревом кулака или заморозкой болта. Даже десятитонное усилие от гидравлического пресса не позволяет выпрессовать болт. Приходится расставаться, например, владельцам Audi A6 с суммами эквивалентными 400-500 долларам. В отдельных случаях инженеры переносят шарнир на поворотный кулак от рычага. Хотя подобное решение не добавляет ремонтопригодности. Тогда есть несколько способов фиксации:

• крепеж болтами;
• запрессовывание;
• в кронштейне кулака применение стяжного болта.

В каждом случае имеются как достоинства, так и недостатки.

Карданные шарниры

Карданный шарнир относится к самым старым конструктивным элементам в автомобилестрое­нии.

Карданный шарнир состоит из двух вилок, ко­ваной крестовины, четырех чашек с игольчатыми подшипниками и стопорных колец.

Одна вилка приварена к трубе карданного вала, а другая выполнена заодно с фланцем шар­нира или со шлицевым валом. Карданные шарни­ры с игольчатыми подшипниками — разборные, чашки с этими подшипниками можно заменять. Чтобы при высокой частоте вращения вала эти чашки не вышли из вилки, они фиксируются в проушинах стопорным кольцом или стопорной шайбой.

Чаще всего применяются карданные шарниры с разборными проушинами вилок (рис. 1 «Разборный карданный шарнир с игольчатыми подшипниками«). Ре­монтопригодность таких шарниров выше благо­даря возможности быстро заменить крестовину, разобрав проушины.

Другой вариант конструкции — карданные шар­ниры с подшипниками скольжения (рис. 2 «Неразборный карданный шарнир с подшипниками скольжения«), они имеют запрессованные чашки с вкладышами и не разбираются.

Герметичность игольчатых подшипников в карданных шарнирах обеспечивается рабочими кромками уплотнения в чашке, поэтому смазоч­ным шприцом нужно действовать аккуратно, не нагнетая смазку слишком резко.

Признаки неисправности и причины выхода из строя

Основной причиной поломки шаровой опоры авто – разрыв и деформация резинового пыльника. Как говорилось выше, он служит защитой от внешних воздействий агрессивной среды на внутренние компоненты шарнира. Через него во вкладыш попадает грязь, песок от дороги, влага.

Так как шар опоры и полиуретановый вкладыш прижаты плотно друг к другу, и шарик находится в постоянном движении, песок, попавший в это пространство, служит абразивом, разрушающим поверхность вкладыша. Вода, которая тоже может туда попасть, вымывает смазку, что усугубляет ситуацию – трущиеся детали взаимодействуют на «сухую», это ускоряет выход из строя шаровой опоры машины.

После этого появляется люфт в корпусе шарнира и как следствие стуки и скрипы во время движения автомобиля.

Явным признаком неисправности – это скрип при езде, даже по ровной дороге. Этот признак является начальной стадией разрушения внутренней части шаровой опоры. Дальше будет хуже. С увеличением люфта между шаром и вкладышем, появляются металлические стуки при проезде неровностей. Если их проигнорировать, то шарнир разобьется полностью и можно потерять колесо – из-за больших нагрузок, рычаг «вырвет» шар из корпуса и колесо отпадет.

Другие признаки:

1. Большие усилия на руль при попытке повернуть колеса и сильный скрип при этом, доносящийся от одного из передних колес.
2. Трудно удержать автомобиль по прямой траектории во время езды, так как появился значительный люфт между шаром и корпусом шарнира
3. Неравномерный износ покрышек. Такой же признак проявляется при неправильной регулировке развала-схождения, поэтому его можно попутать с неисправностью шаровой опоры авто.

Причины поломки:

1. Как говорилось выше – повреждение пыльника
2. Механический износ внутренних компонентов опоры. Срок службы шаровых опор сильно разница от модели автомобиля. Например, на отечественных ВАЗах – 20 000-40 000 км, на современных иномарках – 100 000-150 000 км.
3. Наши «великолепные» дороги. Ямы дорожного покрытия способствуют выходу из строя этого узла. При езде он испытываем большие нагрузку, если колесо попадает в яму, то шаровой шарнир получает сильный удар, что сокращает срок его эксплуатации.
4. Малое количество смазки в корпусе шаровой. Заводы изготовители этих узлов мало закладывают ее при изготовлении шаровых шарниров, поэтому рекомендуется дополнительно смазывать их пи установке на авто. Это продлит срок службы, как это сделать – поговорим ниже.

Что такое ШРУС и зачем он нужен в автомобиле

Шарнир равных угловых скоростей (ШРУС) – это механизм, обеспечивающий равномерную передачу крутящего момента к ведущим колесам при их повороте на угол до 70° относительно оси. Используются такие шарниры на автомобилях с независимой подвеской в конструкции привода управляемых колёс.

Задача передачи крутящего момента от двигателя к колёсам оказалась в техническом плане не такой уж простой и потребовала от автоконструкторов создания трансмиссии. При этом колеса «живут» в машине своей жизнью и крепятся к кузову независимо по отношению к коробке передач.

Для заднеприводных автомобилей вопрос решился использованием в конструкции кардана. А вот для переднеприводных автомобилей потребовались иные устройства, обеспечивающие передачу вращательного движения к «подпрыгивающим» относительно кузова колесам.

Дело в том, что обычный кардан с крестовиной, при вращении с постоянной угловой скоростью ведущего вала, не в состоянии обеспечить постоянную угловую скорость расположенного под углом вала ведомого. А дополнительные рывки и торможения при передаче крутящего момента от двигателя к колёсам автомобиля абсолютно неуместны.

Технические приёмы, обеспечивающие компенсацию такой неравномерности угловых скоростей, оказались эффективными до углов между осями ведущего и ведомого колес не более 20⁰.

В то же время для переднеприводных автомобилей требовалось обеспечить передачу крутящего момента без «искажений» при углах поворота колёс до 70⁰, причём такая передача должна была быть ещё и очень надежной, ведь узел подвергается высоким нагрузкам.

Теоретическое решение – ШРУС, было найдено давно: устройство запатентовано еще в 20-х годах прошлого века инженером А.Рцеппой (шарнир Рцеппа), а для его практической реализации потребовалось почти 40 лет (Япония, 1963 г.).

Конструктивно один из распространённых вариантов ШРУС выглядит следующим образом.

Ведущий вал посредством шлицевого соединения приводит в движение внутреннюю обойму, на рабочей стороне которой выполнены шесть канавок. На внешней обойме шарнира (соединённой с ведомым валом) также выполнено шесть канавок. А обоймы связаны между собой через шарики, расположенные в вырезах сепаратора.

Подобная конструкция обеспечивает (в отличие от простой карданной передачи) равенство мгновенных угловых скоростей ведущего и ведомого валов.

Перемещения и реакции

Шарнир допускает вращение сечения вокруг своего центра. Поскольку в этой точке разрешены угловые перемещения, то соответствующий опорный момент отсутствует. В этом состоит основное назначение шарнира в строительной конструкции — обнулять моменты, появляющиеся в процессе изгиба:

Рисунок 4. Жесткое защемление (1) и шарнирное опирание (2) балки

В чем разница между подвижной и неподвижной опорами?

Вы наверняка обратили внимание, что на рисунках 1, 3, 4 балки лежат на разных опорах: слева опора нарисована тремя кружка
ми и двумя соединительными линиями, а справа — двумя кружка
ми и одной линией. Почему так?

Каждая соединительная линия (короткий отрезок в изображении опоры) моделирует крепление данного узла к земле, поэтому линейные перемещения балки в этом направлении запрещены

Так, балка не может прогибаться вниз в опорных сечениях; и в начале, и в конце конструкции нарисованы вертикальные или наклонные стержни, поддерживающие балку. Напомню, что наклонную конструкцию всегда можно спроецировать на взаимно перпендикулярные оси (вертикальную и горизонтальную), поэтому схема 2 на рисунке 1 принципиально не отличается от остальных

Каждая соединительная линия (короткий отрезок в изображении опоры) моделирует крепление данного узла к земле, поэтому линейные перемещения балки в этом направлении запрещены. Так, балка не может прогибаться вниз в опорных сечениях; и в начале, и в конце конструкции нарисованы вертикальные или наклонные стержни, поддерживающие балку. Напомню, что наклонную конструкцию всегда можно спроецировать на взаимно перпендикулярные оси (вертикальную и горизонтальную), поэтому схема 2 на рисунке 1 принципиально не отличается от остальных.

Важно также понимать назначение единственного горизонтального опорного стержня. Он запрещает горизонтальное перемещение балки (в направлении продольной оси), но только того сечения, в котором он установлен. Это классическая шарнирно-неподвижная опора:

Это классическая шарнирно-неподвижная опора:

Рисунок 5. Какие перемещения запрещают и разрешают шарнирные опоры

На рисунке 5 правая опора называется шарнирно-подвижной, так как допускает смещение правого конца балки в горизонтальном направлении

Это важное обстоятельство для учета удлинений и укорочений конструкции вследствие, например, температурных колебаний

Как работает?

Как вы поняли закрытый «шар» может вращаться в любую сторону, хоть крутиться. К цилиндрическому корпусу крепится неподвижное крепление, которое устанавливается в нужные элементы подвески – эта часть не подвижна. А вот верхний палец с резьбой закрепляется в движущиеся части, благодаря чему они могут поворачивать или вообще вращаться.

В старых заднеприводных машинах, например наших ВАЗ, шаровых было около 3 штук. Две располагались в лопухах и позволяли вращаться суппорту вместе с колесом. Одна располагалась в рулевой тяге и толкала колеса.

В подвески Макферсон, намного упростили схему. Тут как мы знаем сверху стоит опорный подшипник и он позволяет вращаться стойке и суппорту, а вот снизу осталась шаровая опора. Также есть и рулевые наконечники, которые толкают суппорта, заставляя колеса поворачивать. Здесь шаровых опор всего две штуки.

Также стоит упомянуть, что есть варианты и с четырьмя опорами, но они достаточно редкие, их не стоит рассматривать.

Сейчас могут пойти возражения – что шаровая опора и рулевой наконечник не одно и тоже. Ребята различия только в креплении корпуса, суть работы одинакова.

Если подвести итог по работе, то выходит следующее – вы поворачиваете руль, через рулевую рейку усилие переходит на суппорт, а для того чтобы он повернулся как раз и нужны шарнирные соединения, именно эту работу и выполняют опоры, рулевые наконечники и конечно же опорный подшипник.

Цель [ править ]

Показан задний привод, передняя подвеска на двойных поперечных рычагах с верхними и нижними шаровыми шарнирами и наконечником рулевой тяги

В современных автомобилях шарниры — это стержень между колесами и подвеской автомобиля. Сегодня они почти повсеместно используются в передней подвеске, заменив шкворень / шкворень или шкворень / цапфа, но их также можно найти в задней подвеске некоторых высокопроизводительных автомобилей. Шаровые опоры играют решающую роль в безопасной эксплуатации рулевого управления и подвески автомобиля.

Во многих автомобилях, производимых в настоящее время по всему миру, используется подвеска стойки Макферсон , в которой используется по одному шаровому шарниру с каждой стороны между нижним концом стойки и рычагом подвески, при этом необходимое небольшое сочленение в верхней части стойки обычно обеспечивается эластомерным подшипником. , внутри которого находится шариковый подшипник, обеспечивающий свободное вращение вокруг оси рулевого управления. Таким образом, в подвеске обычно всего два шаровых шарнира, однако в рулевой тяги их будет как минимум четыре (концы рулевой тяги и концы рейки).

В автомобильной подвеске без стоек MacPherson два шаровых шарнира называются «верхним шаровым шарниром» и «нижним шаровым шарниром». Нижние шаровые шарниры иногда больше и могут изнашиваться быстрее, потому что продольные и задние нагрузки, в первую очередь из-за торможения, выше на нижнем шарнире. (Реакция крутящего момента и сопротивление увеличиваются в нижнем шарнире и частично компенсируются в верхнем шарнире.) Кроме того, боковые угловые нагрузки выше в нижнем шарнире. В зависимости от конструкции подвески вертикальная нагрузка от пружины подвески может полностью восприниматься верхним шаровым шарниром или полностью нижним шаровым шарниром. Демпферная нагрузка (которая низкая в нормальных условиях, нулевая в неподвижном состоянии, но при пиковом толчке или отскоке может быть почти такой же большой, как нагрузка на пружину) обычно, но не всегда, принимается на тот же шаровой шарнир, что и нагрузка на пружину. .Нагрузка на стабилизатор поперечной устойчивости часто, но не всегда, принимается на нижний шаровой шарнир. Он может сниматься за верхний шаровой шарнир или непосредственно от поворотного кулака с помощью шарнирных опорных тяг.

Если один из шаровых шарниров не воспринимает нагрузку пружины, он может быть оснащен внутренней пружиной, предотвращающей дребезжание, чтобы шарик преимущественно находился в контакте с одним седлом. Так было в BMC Mini 1959 года и многих его производных, где нижний рычаг управления не нес вертикальной нагрузки, поэтому требовался шарнир и пружина, предотвращающая дребезжание, в то время как верхний шарнир, состоящий из идентичных частей, всегда находился в сжатии из-за пружина (резиновый конус) и демпфер нагрузки, и поэтому не был снабжен пружиной.

Другие автомобили 1960-х годов, в том числе некоторые Vauxhall, имели нижние шаровые опоры со значительным концевым зазором, потому что шарнир всегда находился в напряжении, поскольку нагрузки пружины и амортизатора прикладывались через нижний рычаг подвески и всегда были ненулевыми.

Другим примером является Ford Focus, в котором используются стойки MacPherson, а стабилизатор поперечной устойчивости соединен непосредственно со стойкой, поэтому нижний шаровой шарнир воспринимает только продольные / поперечные тяговые / тормозные и боковые нагрузки на поворотах.

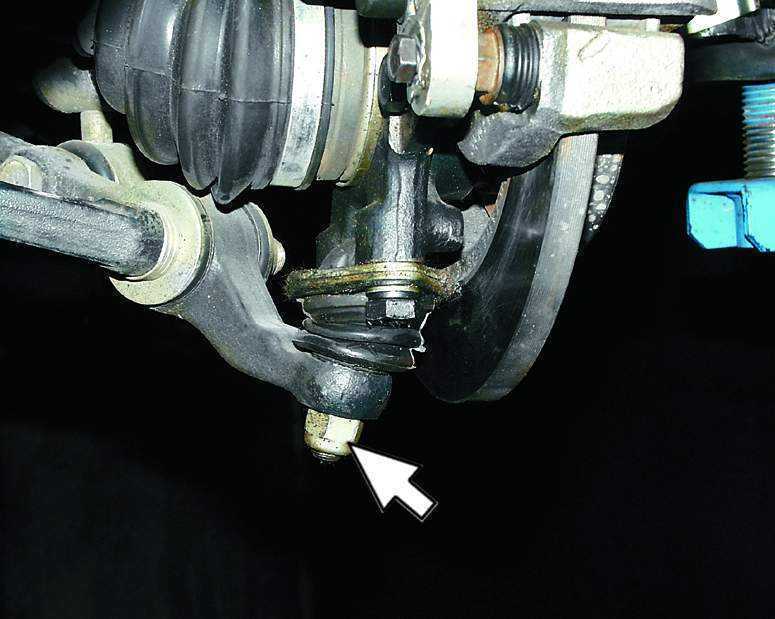

Как проверить исправность нижней шаровой

Проверка нижней шаровой опоры осуществляется по очень похожим на исследования состояния верхней детали алгоритмам, но с той лишь разницей, что раскачиванию подвергается не весь автомобиль, а лишь отдельная его часть.

Проверка нижних шаровых на подъемнике

При наличии возможности установить автомобиль на подъемник, следует обязательно использовать данное устройство для проведения диагностических мероприятий. Проверка нижних шаровых с подъемом машины осуществляется в такой последовательности:

• Приподнять автомобиль до удобной высоты.
• Разместить между проушиной поворотного кулака и рычагом опоры монтировку, отрезок арматуры или трубы небольшого диаметра.
• Покачать рычагом таким образом чтобы загрузить и разгрузить шаровую опору.

Если в результате проведения диагностической операции будет обнаружен люфт, то шаровую опору необходимо будет заменить.

Проверка нижней шаровой опоры на машине без подъемника

Проверка нижней шаровой опоры может быть выполнена без применения подъемного механизма. Для проведения диагностики рекомендуется установить автомобиль на эстакаду или смотровую яму. Затем следует также зайти непосредственно под двигатель автомобиля и с помощью рычага раскачать элемент подвески, на котором находится шаровая опора. При наличии даже незначительного люфта деталь должна быть заменена новым изделием.

Проверка шаровой опоры Рено Логан

Для проверки шаровых опор Рено Логан рекомендуется поставить автомобиль на смотровую яму и тщательно осмотреть элементы подвески. Если будут обнаружено повреждение пыльника, то, с высокой долей вероятности, потребуется замена шаровой.

При отсутствии возможности установить автомобиль на эстакаду или подъемник, следует приподнять автомобиль домкратом с одной стороны и покачать колесо, надавливая на его верхнюю часть. Люфт будет свидетельствовать о наличии поврежденных элементов подвески.

Как проверить шаровую опору на ВАЗ 2110

При длительной эксплуатации пыльник шаровой опоры Ваз 2110 может полностью разрушиться. Определить отсутствие этой детали можно, если приподнять автомобиль на подъемнике или поставив его на эстакаде или смотровой яме.

Если пыльник отсутствует или разорван, то шаровую опору следует заменить вне зависимости от состояния этой детали. При отсутствии видимых повреждений резиновой защиты следует вывесить поочередно колеса и попытаться раскачать их в перпендикулярном движению автомобиля направлении. Если будут слышны стучащие звуки, то детали подвески неисправны.

Как проверить шаровую опору на Приоре

На Приоре наличие люфта подвески определяется следующим образом:

• Вывесить на домкрате передок автомобиля.
• Взять колесо руками в верхней и нижней точках.
• Покачать поочередно каждое колесо.

Если в результате проделанной работы будет обнаружен люфт в системе подвески автомобиля, то следует поднять автомобиль на подъемнике или поставить над смотровой ямой и с помощью монтировки проверить наличие люфта в каждом шарнирном соединении.

Как проверить шаровые на ВАЗ 2114

Вывешиванием передних колес с последующим расшатыванием можно успешно проверить техническое состояние деталей передней подвески автомобиля ВАЗ 2114. Второй способ диагностики заключается в установке автомобиля на эстакаде или подъемнике. Затем потребуется зайти под автомобиль и разместить монтировку между проушиной поворотного рычага и рычагом опоры. Двигая инструмент в вертикальном напряжении можно определить наличие люфта в шаровой опоре.

Как проверить шаровую опору на ВАЗ 2107

На ВАЗ 2107 шаровую опору можно проверить «дедовским» способом. Для этого необходимо приложить значительное усилие к передней части капота. Для того чтобы несколько раз «прокачать» автомобиль со значительной амплитудой.

Если есть возможность установить автомобиль на эстакаду или на подъемник, то можно попытаться определить неисправность детали при визуальном осмотре. Даже при незначительном повреждении пыльника шаровую опору рекомендуется заменить.

Как проверить шаровые на ВАЗ 2106

Чтобы проверить шаровые опоры на ВАЗ 2106 необходимо выполнить следующие действия:

• Вывесить передок автомобиля на домкрате.
• Взять колесо в верхней и нижней точке.
• Попытаться раскачать колесо в перпендикулярном движению автомобиля направлении.

После проверки шаровой опоры с одной стороны следует приступить к диагностике детали с противоположной стороны.

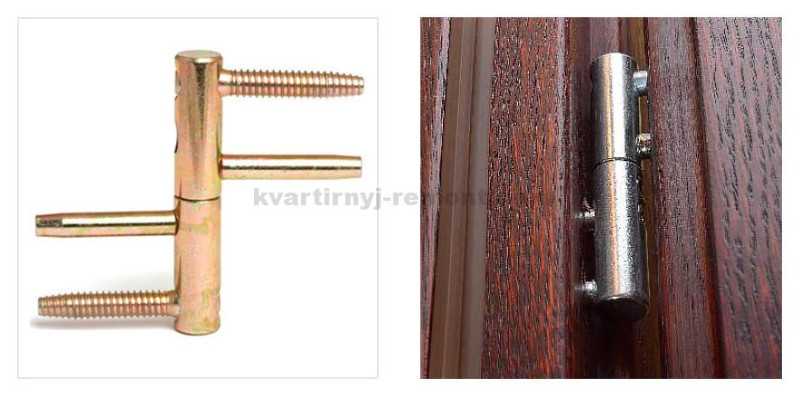

Вкручиваемые ввертные петли

Ввертные петли – это устройства, состоящие из 2-х частей, имеющих форму цилиндра. Составляющие части расположены симметрично относительно друг друга. Изделие снабжено отверстиями для крепежа. Один «бочонок» монтируют к полотну, другой – к коробке. Вкручиваемые петли считаются универсальными, потому что нет правых и левых элементов. Основное свойство ввертных петель – капитальность крепления. Такую дверь с петель снять нет получится. Возможно, это не только достоинство, но и существенный недостаток. Но многие именно из-за этого свойства приобретают петли подобной конструкции.

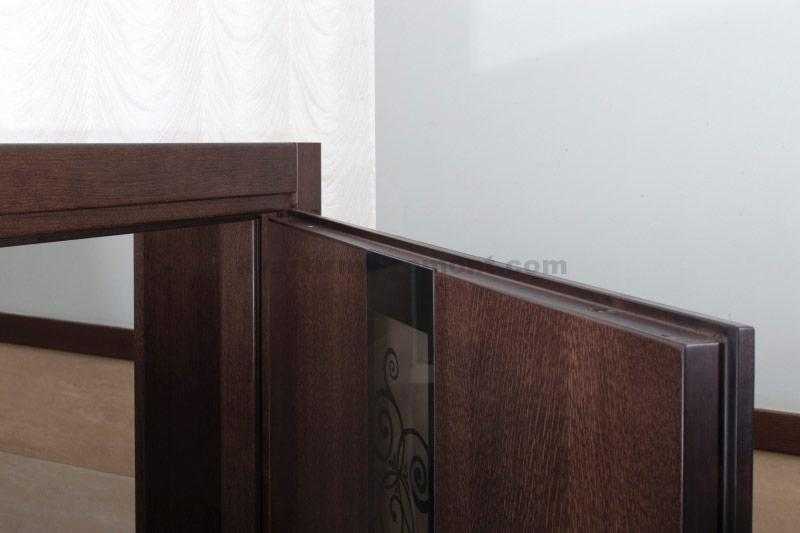

На фото – Европолотно (двери с четвертью).

Типы, конструкция и особенности подшипников ступицы

Для установки ступиц на оси используются подшипники качения, которые при высокой прочности и надежности обеспечивают максимальное снижение сил трения. В общем случае конструкция подшипника проста: это два кольца — наружное и внутреннее — между которым расположен ряд тел качения, заключенных в сепаратор (сетку из металла или пластика, обеспечивающую правильное расположение тел качения). Внутреннее пространство заполнено консистентной смазкой, щели между кольцами закрыты крышками, предотвращающими утечку смазки и загрязнение внутренней части подшипника. Устройство различных типов подшипников может отличаться, о чем сказано ниже.

Ступичные подшипники классифицируются по конструкции и используемым телам качения, а также по направлению воспринимаемой нагрузки.

По используемым телам вращения подшипники бывают:

• Шариковые — качение происходит на стальных шариках;
• Роликовые — качение осуществляется на роликах конической формы.

При этом по расположению тел качения подшипники делятся на две группы:

• Однорядные;
• Двухрядные.

В первом случае между кольцами располагается один ряд шариков или роликов, во втором — по два ряда.

По нормальному для них направлению нагрузки подшипники ступицы бывают:

• Радиально-упорные;
• Радиально-упорные самоустанавливающиеся.

Радиально-упорные подшипники воспринимают силы, направленные как поперек оси (по радиусу), так и вдоль нее. Это обеспечивает нормальную работу подшипника, независимо от характера движения колес — будь то это колебания в вертикальной плоскости (при проезде по неровностям дороги), или отклонения колеса от продольной оси (повороты управляемых колес, боковые нагрузки на колеса при преодолении радиусов или при движении с уклоном, боковые удары по колесам и т.д.).

Самоустанавливающиеся подшипники за счет конструкции обеспечивают компенсацию некоторой несоосности оси и ступицы, снижая интенсивность износа деталей.

Конструктивно подшипники рассмотренных выше типов отличаются.

Однорядные конические радиально-упорные подшипники. Состоят из двух колец, между которыми зажаты конические ролики, разделенные сепаратором. Внутреннее пространство подшипника заполнено консистентной смазкой, она защищена от засорения и утечек с помощью уплотнительного кольца. Деталь этого типа является неразборной.

Однорядные конические радиально-упорные самоустанавливающиеся подшипники. Состоят из двух колец, между которыми расположен ряд конических роликов в сепараторе. Однако детали не имеют жесткого соединения, поэтому ролики могут несколько изменять свое положение при смещении оси ступицы относительно оси цапфы. Подшипник является разборным либо частично разборным (снимается только наружное кольцо, внутреннее кольцо и сепаратор с роликами составляет цельную деталь).

Ступица с интегрированным двухрядным шариковым самоустанавливающимся подшипником

Двухрядные шариковые радиально-упорные обычные и самоустанавливающиеся подшипники. Состоят из двух широких колец, между которыми в шахматном порядке расположены два ряда шариков, разделенных общим сепаратором. Самоустанавливающиеся подшипники за счет особой формы внутренних поверхностей колец обеспечивают возможность смещения рядов шариков относительно оси цапфы. Обычные подшипники этого типа являются неразборными, самоустанавливающиеся — могут быть как неразборными, так и разборными.

Двухрядные роликовые радиально-упорные подшипники. Имеют конструкцию, аналогичную предыдущей. Обычно конические ролики каждого ряда имеют зеркальное расположение — широкой частью роликов наружу. Такое положение обеспечивает равномерное распределение нагрузок и центровку деталей. Подшипники этого типа являются неразборными.

Наконец, ступичные подшипники делятся на две группы по конструктивному исполнению:

• Отдельные подшипники;
• Подшипники, объединенные в один узел со ступицей.

Первый тип — это обычные подшипники, которые могут устанавливаться и демонтироваться без замены других сопряженных деталей. Второй тип — это подшипники, интегрированные в ступицу колеса, поэтому они не могут заменяться отдельно.

Это интересно: Ремонт сколов на лобовом стекле своими руками
