Тагаз вортекс тинго

Проблемные двигатели

Ниже представлен перечень двигателей на которых при обрыве ремня ГРМ гнет клапана.

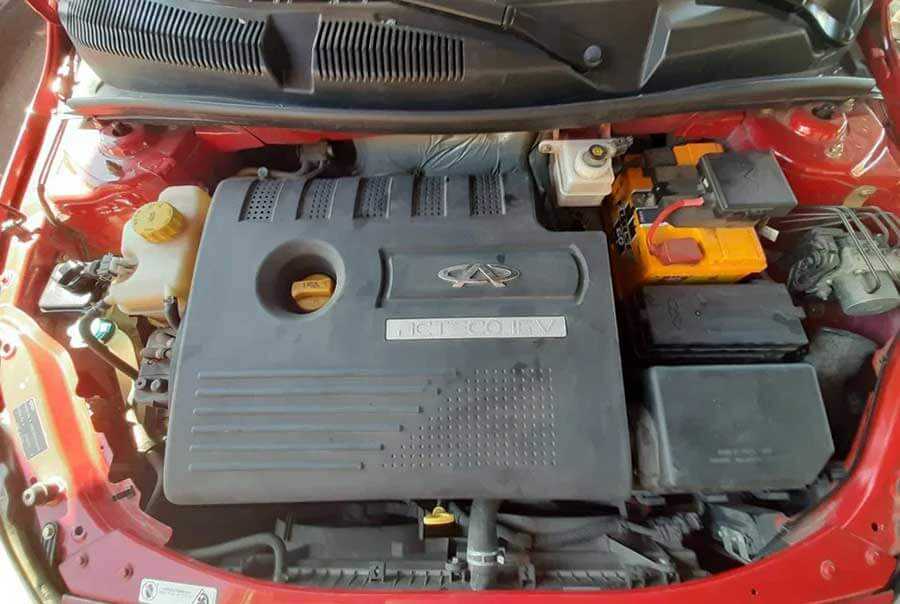

1,5-литровый мотор ACTECO SQRE4T15 (SQRE4T15B)

Бензиновый турбомотор DOHC с 16 клапанами и имеющий два распред вала с цепным приводом. Устанавливался на Tiggo 7 первого поколения с 2016 года.

Производитель заявляет, что цепь привода ГРМ имеет бессрочный ресурс. Хотя на самом деле специалисты рекомендуют заменить ее через 150-200 тыс. пробега.

При ее обрыве, хотя это случается крайне редко, погнет не только клапана, но и приведет к серьезным поломкам, связанными с деталями цилиндропоршневой группы.

Так как смазывание цепного привода происходит моторным маслом важно следить за его состоянием и уровнем, проводить вовремя замену (через 8000 – 15000 тыс. км пробега в зависимости от условий эксплуатации авто). А через каждые 50 тыс

км пробега заезжать на станцию техобслуживания и проверять состояние цепи

А через каждые 50 тыс. км пробега заезжать на станцию техобслуживания и проверять состояние цепи.

Это касается всех других цепных приводов ГРМ, которые упоминаются ниже.

Первые «звоночки», указывающие на проблему с цепным приводом:

1. Металлические звуки со стороны двигателя.
2. Сбои при работе агрегата на холостых оборотах.
3. Падает мощность, приёмистость авто.

Т.е. растяжение привода ГРМ приводит к сбоям в работе мотора.

1,6 л. SQR481F и SQRE4G16

Оба бензиновых 16 клапанных агрегата с двумя распредвалами (DOHC).

Мотор SQR481F устанавливался на Tiggo т11 с 2005 по 2015 г. Стоит ременной привод ГРМ. При его обрыве может погнуть не только клапана, но и пробить поршни. В сложных ситуациях придется менять распредвалы.

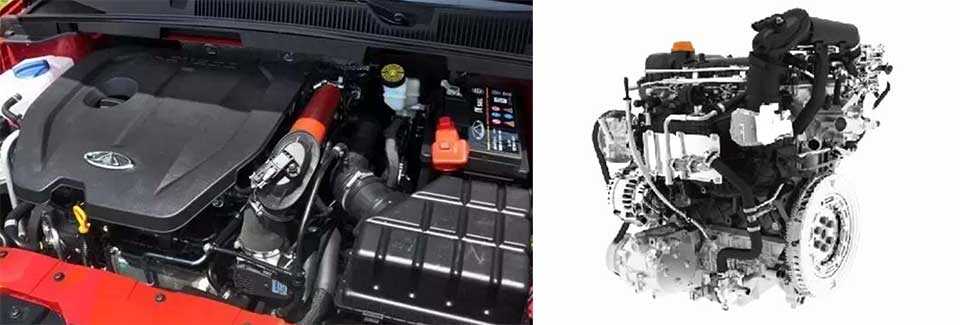

SQRE4G16 устанавливался на модель т11 (с 08.2013 по 11.2016 г) и Tiggo 3 (с 2014 года) первых поколений.

Имеет цепной привод газораспределительного механизма. Тут нужно действовать, как и с мотором 1.5 (читайте выше). При обрыве без последствий не обойдется.

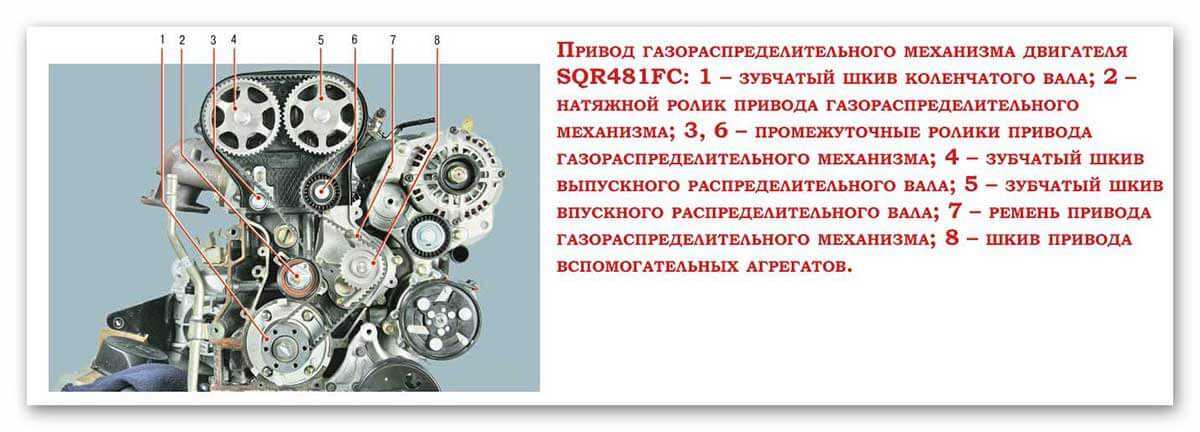

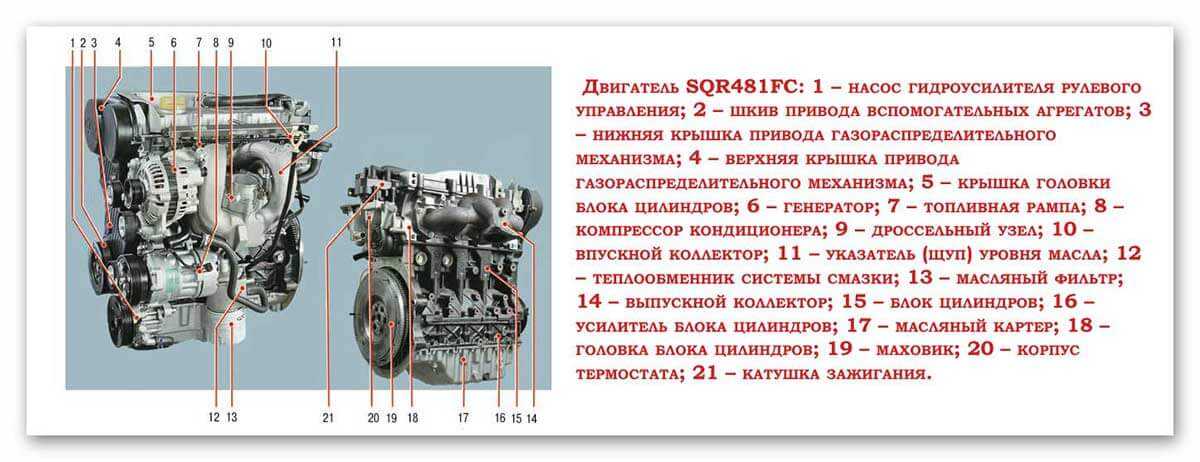

1,8 л. SQR481FC

Устанавливался с 2013 по 2016 год на рестайлинговую версию  т11. Имеет 16 клапанов и два распредвала с ременным приводом.

Обрыв последнего не только погнет клапана, но и приведет к другим серьезным последствиям:

1. Излому распредвала (часто посередине).
2. Пробитию поршня.

Хотя клапана гнутся не всегда. В некоторых случаях, когда ремень рвется при работе двигателя на холостых или при небольшой скорости движения авто, серьезных поломок не происходило (максимум гнуло 2 клапана).

Основанная проблема в том, что на рынке представлено огромное количество не качественной продукции, в частности, многие владельцы этой модели авто, и не только с агрегатом на 1,8 л. SQR481FC, жалуются, что после замены ремня ГРМ на Чери Тигго, обрыв привода происходит уже после 28 000 км пробега, а в некоторых случая уже на 15000, что в соотношении 90/10 приводило к дорогостоящему ремонту (10% случаев обходилось без последствий).

Часто гнуло по 8 клапанов сразу, пробивало поршня, гнуло распредвал.

Двигателя 4G63S4M (2,0 л) и 4G64S4M (2,4л)

2,0 и 2,4 литровые 4G63S4M и 4G64S4M (соответственно) – 16 клапанные бензиновые агрегаты с одним распредвалом с верхним расположением. Выпускались по лицензии Mitsubishi Motors Co.

При обрыве ремня ГРМ гнет клапана (пример ниже).

2,0 л. SQR484F, SQRD4G20

SQR484F – бензиновый 16 клапанный мотор с двумя распредвалами и ременным приводом. Устанавливался на Tiggo 3 (4, 5, 5FL, 7). При обрыве ремня гнет клапана.

SQRD4G20 – устанавливался на Тигго 7 1 поколения с 2016 года и  4 первого поколения с 2017 по 2019 г. и рестайлинг с 2018 г. Мало чем отличается от предыдущего двигателя (Евро 5 с меньшей мощностью), а поэтому и на этом моторе тоже при обрыве ремня ГРМ гнет клапана.

Обзор неисправностей и способы их ремонта

В случае обрыва ремня ГРМ происходит соударение поршня/клапана при обрыве ременного привода, мотор G4JS с вероятностью более 50% гнет клапана. Другими неприятностями являются поломки:

Плавающие обороты холостого хода	1) выход из строя РХХ 2) забившаяся заслонка 3) поломка температурного датчика 4) засорившиеся форсунки	1) замена регулятора холостого хода 2) прочистка дросселя 3) замена датчика температуры 4) прочистка или замена форсунок
Сильные вибрации	выработка подушки ДВС, чаще всего, левой	замена опорной подушки мотора
Обрыв ремня ГРМ	попадание клиновых ремней балансирных валов при их обрыве под ремень ГРМ	использование высококачественного масла, регулярная замена ремней балансиров либо отключение их от коленвала

Ремонт G4JS

Кроме головной боли от балансирных валов, владелец имеет неприятности в виде стука, цоканья после 50 000 км пробега. Это указывает на износ гидрокомпенсаторов, которые в принципе предназначены для автоматической регулировки тепловых клапанных зазоров.

Интерьер

По сравнению со своим прямым предшественником – Тагаз Vortex Tingo, нынешняя генерация, точней рестайлинг Vortex Tingo FL имеет более продуманный и современный интерьер.

Центральная консоль получила штатную магнитолу, с вполне адекватным управлением и настройками. Сверху разместили, пару дефлекторов, снизу удалось «прописать» три «шайбы» для управления климатом. Все достаточно функционально и при этом визуально подчеркнуто характерной полосой под хром, опоясывая весь контур консоли.

Сиденья адекватные, с хорошей боковой поддержкой. Имеется два плотных валика, которые сдерживают водителя и пассажира на местах. Подушка получила также новую структуру, с более продуманным профилем. Сзади уместятся даже трое седоков, дискомфорта не доставляет и слегка выпирающий центральный тоннель.

Багажный отдел практически не преобразился от предшествующей модели, все те же 425 литров в походном положении, увеличить полезный объем можно будет благодаря сложенным задним сиденьям, которые позволят повысить до 840 литров пространство под загрузку. Кстати, благодаря обновлению существенно улучшилась геометрия салона, от чего и багажный отсек расширился.

Ходовая

Подвеска кроссовера имеет средний срок службы. Стойки и втулки стабилизатора поперечной устойчивости требуют замены на 40-60 тыс. км. Передние и задние амортизаторы начинают подтекать или стучать после 60-100 тыс. км. К этому же времени подходят шаровые опоры (500 рублей) и сайлентблоки передних рычагов. При пробеге более 100 000 км ослабевают задние пружины и сайленблоки задних рычагов.

Рулевые тяги служат более 40-70 тыс. км. Рулевая рейка может застучать или потечь после 60-90 тыс. км. Бывают проблемы и с насосом ГУР — дает течь в районе датчика.

После 60-90 тыс. км нередко закисают направляющие суппорта заднего тормоза.

Появляются вопросы и к блоку ABS, который начинает «глючить». Новый блок стоит около 30 000 рублей, но его ремонт не дорог. Причиной «глюка» блока ABS может стать и влага, попавшая в колодку контактов на модуле.

После 120-150 тыс. км могут зашуметь ступичные подшипники (1200 рублей).

Техническое обслуживание

Эксплуатация двигателей Шевроле Авео (F16D3), Шевроле Круз (F16D4 и F18D4) и других автомобилей осуществляется согласно требованиям изготовителя по регулярному техническому обслуживанию. Замена масла Шевроле Лачетти проводится через каждые 15 тыс. км.

Они включают в себя:

Для двигателей, устанавливаемых на Шевроле Круз (F18D4), замену:

1. масляного и топливного фильтров производят не позже, чем через 15 000 км пробега. Отработанное моторное масло Шевроле Круз также требует замены через 15 тыс. км;
2. свечей зажигания выполняют через 60 000 км пройденного пути;
3. приводного ремня и роликов газораспределительного механизма осуществляют не позже, чем через 150 тыс. км пробега. При этом через 100 тыс. км его состояние необходимо проверить и при малейшем подозрении поменять. Если во время поездки ремень порвется, то дорогостоящего ремонта не избежать (погнет клапана);
4. воздушного фильтра желательно проводить после каждых пройденных 50 000 км;
5. охлаждающей жидкости производитель рекомендует осуществлять 1 раз в 5 лет или не позже 240 тыс. км пройденного пути.

В двигателях автомобилей Шевроле Авео, Daewoo Lanos и др. замену:

• моторного масла осуществляют через каждые 15 тыс. км пройденного пути. Также необходимо заменить масляный, воздушный и топливный фильтры;
• свечей зажигания необходимо проводить через 45 тыс. км пробега;
• ремня и роликов привода газораспределительного механизма во избежание поломки клапанов выполняют каждые 60 тыс. км;
• охлаждающей жидкости рекомендуется делать один раз в два года.

В двигателе Шевроле Круз (F18D4 и др.) во время регламентных работ меняют:

1. моторное масло, бензиновый и топливный фильтры – через каждые 15 тыс. км;
2. свечи зажигания – через 60 000 км пройденного пути;
3. ремень и ролики привода газораспределительного механизма – через 100…150 000 км пробега. При обрыве ремня во время движения клапана гнет;
4. охлаждающую жидкость – через 240 000 км или 5 лет эксплуатации (в зависимости от того, какое событие настанет раньше);
5. воздушный фильтр – не позже, чем через 50 000 км.

Расходные материалы для двигателей Шевроле Ланос и моторов других автомобилей, выпускаемых концерном General Motors

Американский концерн General Motors наряду с моторами и автомобилями занимается производством продукции автохимии. Эту продукцию концерн изготавливает в строгом соответствии с требованиями, которые предъявляются к двигателям Шевроле Круз и их аналогов.

Именно поэтому в технической документации приведены рекомендации по применению оригинального:

1. моторного масла GM Dexos 2 Long Life 5W-30;
2. антифриза GM Long Life Dex Cool.

Моторное масло GM Dexos 2 Long Life 5W-30 представляет собой оригинальный продукт, химический состав которого включает в себя специальные присадки, продлевающие срок его службы и способствующие значительному увеличению временного интервала между заменами.

Оригинальный антифриз-суперконцентрат GM Long Life Dex Cool имеет уникальный химический состав и обладает отличными антикоррозионными свойствами. Антикоррозионное вещество вместе с антифризом способствуют повышению точки кипения и, кроме того, не дают охлаждающей жидкости замерзнуть при воздействии низких температур.

Также в состав антифриза включены источающие ингибиторы, обеспечивающие увеличенный срок использования (до 250 тыс. км или 5-ти лет эксплуатации).

Предназначен антифриз этого класса для использования в двигателях Шевроле Авео, Daewoo Nexia и пр.

Регулировка зазоров клапанов газораспределительного механизма

Двигатель Шевроле Лачетти и других автомобилей (F16D3) оснащен гидрокомпенсаторами клапанов, в связи с чем регулярная регулировка зазоров клапанов не требуется. Двигатель Шевроле Круз вместо гидрокомпенсаторов использует тарированные стаканы, с помощью которых регулируют зазоров клапанов. Эту процедуру проводят в ходе технического обслуживания на СТО после каждых 100 000 км пробега.

Перегрев двигателя

Чтобы этого не произошло почаще поглядывайте на указатель температуры на панели приборов. Перегрев может произойти не только по вашей вине, например может отказать термостат или электровентиляторы не включатся в нужный момент, а может быть и утечка антифриза из системы охлаждения. В любом случае при перегреве никогда сразу не глушите мотор — иначе он получит тепловой удар и после остывание может вообще не завестись.

Лучше остановитесь на обочине и дайте мотору поработать на холостых оборотах. Включите на максимальную мощность отопитель салона, чтобы он забрал часть тепла на свой радиатор. Аккуратно откройте капот, но НЕ ОТКРЫВАЙТЕ КРЫШКУ РАДИАТОРА. Лучше поливайте радиатор холодной водой. Только когда температура снизится, остановите двигатель.

Двигатель Vortex Tingo. Проблемы и решения

• снаружи — идеальная сухость,

• наличие большого количества масла на той части датчика, которая находится внутри коллектора.

Ситуация также усугубляется тем, что в коллектор масло попадает из картера с газами, а датчик расположен после дросселя. Это напрямую указывает, что и дроссель пострадал от заливания маслом.

Чем данная ситуация грозит автомобилю?Кроме возникновения ошибки датчика, наблюдается ухудшение работы автомобиля. А именно, детонация и провалы. Хотя они и не носят ярко выраженный характер, для автолюбителя являются достаточно заметными и неприятными.

Причины.Наиболее частой причиной проблемы является повышенный уровень масла. Если оно было залито на уровень, превышающий допустимый, то возможны следующие проблемы:

• выброс масла через систему вентиляции картера (увеличение расхода масла),

• попадание масла на регулятор холостого хода и датчик массового расхода воздуха (и как следствие- нарушение работы двигателя),

• попадание в систему эмульсии (масло, насыщенное газами противовесов коленчатого вала).

Все это неизбежно ведет к нарушениям в работе самого мотора и износу деталей. Поэтому необходимо срочно принять соответствующие меры.

Решение.1. Нужно приобрести небольшой шланг, вроде того, что используется для подвода воды к форсункам омывателя.

2. Под углом нужно срезать конец шланга.

3. Затем вставить в отверстие, где находится щуп, так, чтобы он доставал до масла.

4. Откачать излишки с помощью шприца.

5. Нужно обязательно промыть дроссель, воздуховод, патрубки, датчик давления от масла.

6. Откачать масло из коллектора.

7. В коллектор можно побрызгать карбюраторный очиститель, а также смоченной в нем тряпкой насухо протереть в коллекторе все, что можно достать.

8. Можно также добавить в бак очиститель для инжектора в количестве, рекомендованном производителем средства.

Если нет возможности проделать это самостоятельно, срочно обращайтесь к специалистам, так как проблема достаточно серьезная.

История

Первые версии китайского кроссовера были точной копией одного из самых удачных автомобилей японского производства Toyota RAV4. К работам над машиной были привлечены извечные конкуренты из компании Mitsubishi, сумевшие поднять общий уровень качества продукции.

Автомобиль Вортекс Тинго имеет довольно неплохие технические характеристики особенно с учетом его относительно невысокой стоимости. Такое сочетание и обеспечивает популярность данной модели у наших соотечественников.

Конечно же, качество комплектующих и сборки не дотягивает до японских. Китайские производители постоянно совершенствуют свою продукцию и работают над повышением ее надежности.

Производство машин данной модели в нашей стране началось в 2008 году на специализированном предприятии Автотор в Калининграде. В 2012 году был проведен рестайлинг, а, точнее, модернизация модели.

Изменения затронули не только ее внешний вид, но и силовой агрегат и трансмиссию. Четырехлетний опыт эксплуатации позволил выявить множество недостатков, которые попытались исправить инженеры.

Серийный выпуск обновленного кроссовера Vortex Tingo в нашей стране был налажен уже в Таганроге. Уровень продаж автомобиля особенно на начальном этапе оказался довольно высоким, наши сограждане по достоинству оценили новый дизайн и заметно возросшее качество.

Как и полагается в таком случае, у кроссовера появился собственный фан-клуб и образовалось устойчивое интернет сообщество.

Ремонт и обслуживание

Регулярное проведение технического обслуживания позволяет гарантировать длительный срок службы двигателей данного бренда, а также соответствие их характеристик заявленным производителем значениям. Проводить подобную процедуру следует раз в 50 часов работы либо каждый год.

Самыми распространенными манипуляциями, которые требуется выполнять при обслуживании агрегатов, представляется:

• замена масла;
• чистка/замена воздушного фильтра;
• замена свечей зажигания.

Для замены рекомендуется использовать высококачественное масло, соответствующее используемому производителем аналогу. Оно содержит до 25% различных присадок, призванных сделать работу мотора эффективнее и стабильнее. Новые модели серий Exi и других предусматривают возможность долива масла, без полной его замены.

С какими проблемами чаще всего обращаются в сервис

Большинство потребителей, использующих агрегаты с подобными моторами в частном секторе, обращаются в многочисленные сервисные центры. Ведь неквалифицированный ремонт может привести к появлению серьезных проблем и увеличению затрат на их устранение.

Тем не менее, в ряде случаев, владелец двигателя может устранить неполадку самостоятельно. Например, если двигатель не заводится, причина может крыться в неудовлетворительном качестве топлива, отсутствии контакта со свечой зажигания, а также проблемы с воздушной заслонкой.

Если силовой агрегат дымит, это может быть вызвано превышением допустимого уровня масла, загрязнением воздушного фильтра либо некорректной его установкой. Однако, самой частой неполадкой, с которой владельцы устройств данного бренда обращаются в сервисные центры, это перегрев мотора.

Как правило, он наблюдается при длительной работе в интенсивном режиме, на которую используемая модель двигателя не рассчитана. Перегрев может быть вызван:

• загрязнением ребер охлаждения;
• нехваткой масла в агрегате;
• нарушением посадки клапанов двигателя.

Самостоятельная диагностика при обнаружении подобных неисправностей не рекомендуется, если для выяснения причин проблемы и их устранения потребителю необходимо разбирать мотор, так как это может привести к выходу агрегата из строя.

​CHERY представляет двигатель третьего поколения

На заводе CHERY в Китае запущено серийное производство нового двигателя серии ACTECO — 1.6TGDI, которыми будут оснащаться автомобили серий TIGGO, EXEED и ARRIZO.

Двигатель 1.6TGDI (SQRF4J16) является собственной разработкой концерна CHERY и относится к третьему поколению двигателей ACTECO.

Будучи рядным четырехцилиндровым двигателем, имеет два распределительных вала, 16 клапанов, двойную систему изменения фаз газораспределения (DVVT). Блок цилиндров отлит из алюминиевого сплава под давлением, что позволило уменьшить вес агрегата на 30 кг.

В новом двигателе применяются самые передовые технологии и принципы, включая iHEC (High Efficiency Combustion), представляющий собой комплекс технологических решений, направленных на высокоэффективное сгорание топлива. Система включает в себя прямоточный, особой формы сечения впускной коллектор, который минимизирует потери давления и скорости нагнетаемого турбиной воздуха. Оптимизированная камера сгорания, непосредственный впрыск топлива под давлением до 350 бар, повышенная на 50% энергия входящего потока позволяют достичь максимально полного сгорания. Все указанные меры привели к существенному — до 90% — снижению выброса вредных веществ. По этому показателю SQRF4J16 стал первым двигателем в Китае с экологическим стандартом China VI, параметры которого полностью совпадают с экологическим классом Euro VI.

Конструкторы также уделили большое внимание энергетическим и экономическим характеристикам мотора. С этой целью был проведен комплекс мер по снижению потерь на трение и оптимизированы каналы системы охлаждения

Это позволило снизить сопротивление потоку, тем самым сократить время прогрева двигателя. Существенный вклад (22%) в снижение потерь внесла обгонная муфта генератора. Оптимизация системы смазки, применение нового масляного насоса позволили снизить требуемое давление масла, что также снизило непроизводительные потери (на 36%) в данной системе. Модернизация механизма газораспределения и применение электронного вакуумного насоса снизили потери на 10% и 74% соответственно. Необходимо особо отметить меры по снижению трения в поршневой группе. С этой целью была оптимизирована форма юбки поршня, повышена её жесткость, применено противофрикционное покрытие на основе сульфата молибдена. Поршневые кольца имеют повышенную жесткость — их рабочая поверхность обработана по технологии DGC (Diamond Graphite Carbon).

Существенные изменения в конструкции двигателя 1.6TGDI потребовали разработки нового программного обеспечения системы управления двигателем.

Технические характеристики 1.6TGDI — максимальная мощность 140 квт (190 л.с.), максимальный крутящий момент 275 Нм — соответствуют 3.0-литровому 6-цилиндровому атмосферному двигателю. По удельным показателям — 87.61 кВт/л и 172 Нм/л — двигатель приближается к лучшим мировым образцам и превосходит другие двигатели того же класса в Китае по основным параметрам.

Следует отметить, что максимальная мощность достигается на 5500 об/мин, а максимум крутящего момента мотор выдает в широком диапазоне — 2000-4000 об/мин. Тестирование показало, что новый двигатель CHERY 1.6TGDI третьего поколения высокоэффективен — расход топлива не превышает 6.3 л на 100 км, что позволяет ему занять лидирующее положение в отрасли.

Комплексные испытания нового мотора в самых жестких условиях составили 2 млн. км, что эквивалентно эксплуатации сроком более 10 лет. Результаты показывают, что в двигателе SQRF4J16 частота отказов составляет менее 1.95 на 1000 единиц, что превышает средний уровень основных мировых брендов.

При проектировании агрегата инженерами CHERY был заложен модульный принцип. Это позволит, используя общую платформу, расширить линейку двигателей TGDI. В планах компании в ближайшее время запустить в производство модели 1.2TGDI, 1.5TGDI и 2.0TGDI, которые в настоящее время проходят тестирование.

двигательзаводChery

Сроки обслуживания основных узлов

Проблемы с двигателем qqdb ford focus 2 1.8, описание и характеристики, которого предоставлены выше, возникают довольно редко, но периодически все-таки имеют место быть. Если руководствоваться предписанными правилами и использовать мотор с качественным топливом, то его ресурс может составлять порядка 350 тысяч километров. При своевременном техническом обслуживании и размеренной эксплуатации, этот силовой агрегат может без особых проблем и необходимости ремонта преодолеть отметку в полмиллиона километров

Чтобы достичь максимального ресурса и избежать капитального ремонта двигателя, необходимо обращать внимание на следующие показатели:

Основные неисправности и способы их устранения

«Хронических болезней» 410-й не имеет. Тем не менее с увеличением пробега появляются всякого рода неприятные моменты. Рассмотрим типичные неисправности и их причины:

• Стук и шум во время работы силового агрегата. Во время ТО не выполнили регулировку тепловых зазоров клапанов системы ГРМ, также возможны дефекты шатунных вкладышей или распределительного вала.
• Повышенная вибрация двигателя. Возможно, требуется регулировка зажигания или балансировка кривошипно-шатунного механизма. Встречаются также дефекты системы зажигания.
• Перегрев ДВС. Чаще всего случается из-за заклинившего в закрытом положении термостата, воздушной пробки в системе охлаждения или неисправности водяного насоса.

Обычно автомобилисты сталкиваются именно с этими проблемами, которые зачастую удается устранить проведением мелких ремонтных работ. В отдельных случаях увеличивается расход масла. Чаще всего это связано с тем, что течет набивка. Поэтому её рекомендуется регулярно осматривать, желательно при каждой замене смазки в системе двигателя.

Причины обрыва ремня ГРМ

• изнашивание ремня как такового или же его низкое качество (шестерни валов имеют острые края или попадание масла из сальников).
• клинит коленвал.
• клинит помпа (самое распространенное явление).
• клинят несколько или один распредвал (например, из-за прихода в негодность одного из них – однако, тут последствия немного иные).
• откручивается натягивающий ролик или клинят ролики.

Современные двигатели, к сожалению, на фоне большей, в сравнении с их предшественниками, мощности имеют намного меньшую живучесть. Если рассматривать причину, опираясь на клапана, данная проблема возникает вследствие малого расстояния между ними и поршнем. То есть, если в момент прихода поршня клапан приоткрыт, то моментально происходит его загиб.

1.4 TSI с двойным нагнетателем

Варианты двигателя развивают мощность от 138 до 168 л.с., при этом абсолютно идентичны по механической части, различие лишь в мощности и крутящем моменте, которые определяется настройками прошивки блока управления. Рекомендуемое топливо  — 95 для менее мощных и 98 для более мощных, хотя допускается и АИ-95, но расход топлива будет чуть больше, а тяга на низах меньше.

График зависимости крутящего момента и мощности от оборотов на двигателях 103 кВт и 125 кВт

Клиноременной привод

В конструкции предусмотрено два ремня: один предназначен для насоса охлаждающей жидкости, генератора и работы климатической установки, второй отвечает за компрессор.

Цепной привод

Приводят в действие распредвал и масляный насос. Привод распредвала натягивается специальным гидравлическим натяжителем. Привод масляного насоса приводится в действие подпружиненным натяжителем.

Блок цилиндров

При изготовлении используется серый чугун во избежание разрушения деталей конструкции, т.к. высокое давление в цилиндрах создает серьезные нагрузки. По аналогии с FSI-двигателями блок цилиндра выполнен в стиле open-deck (стенка блока и цилиндры без перемычек). Такая конструкция устраняет проблемы с охлаждением и оптимизации расхода масла.

КШМ

Кривошипно-шатунный механизм также претерпел изменения по сравнению со старыми двигателями FSI. Так, коленчатый вал более жесткий, что снижает шум от двигателя, диаметр поршневых колец стал больше на 2 мм, чтобы выдерживать возросшее давление. Шатун выполнен по схеме крекинга.

ГБЦ и клапаны

Головка блока цилиндров не претерпела значительных изменений, а вот возросшая температура охлаждающей жидкости и большие нагрузки заставили внести изменения в выпускные клапаны в сторону увеличения жесткости и оптимизации охлаждения. Данная конструкция понижает температуру отработавших газов на 100 градусов.

Схема работы двойного наддува

В основном работу по наддуву выполняет турбонагнетатель, если требуется повысить вращающий момент, активируется механический компрессор посредством магнитной муфты. Такой подход хорош, т.к. способствует быстрому увеличению мощности, развитие высокого момента вращения на низах.

Устройство механического компрессора

Кроме того, компрессор не зависит от внешних систем охлаждения и смазки. К недостаткам можно отнести снижение мощности двигателя во время включения компрессора.

Диапазон работы компрессора от 0 до 2400 оборотов (синий диапазон 1), затем он включается в диапазоне 2400-3500 (диапазон 2), если требуется стремительное ускорение. В итоге это исключает турбояму.

Турбонагнетатель работает на основе энергии отработавших газов, выдавая высокий КПД, но требует серьезного подхода к охлаждению, т.к. создает высокую температуру (зеленый диапазон 3).

Система подачи топлива

Система охлаждения

Интеркулер

Система смазки

Схема работы системы смазки. Желтый цвет — всасывание масла, коричневый — прямой маслопровод, Оранжевый — обратный маслопровод.

Система впуска

2.1. Ford Focus II. Описание конструкции двигателей 1,4Duratec, 1,6Duratec и 1,6Duratec Ti-VCT.

Блок цилиндров отлит из алюминиевого сплава по методу Open-Deck со свободно стоящими (в верхней части блока) гильзами «мокрого» типа. В нижней части блока цилиндров расположены опоры коленчатого вала — пять постелей коренных подшипников вала с общей для всех постелей плитой (съемной крышкой), которая крепится к блоку десятью болтами. Коренные подшипники коленчатого вала обрабатываются в сборе с плитой. Система питания — фазированный распределенный впрыск топлива (нормы токсичности Евро-4). Двигатель с коробкой передач и сцеплением образуют силовой агрегат — единый блок, закрепленный в моторном отсеке на трех эластичных резинометаллических опорах. Правая опора крепится к кронштейну, расположенному на правой стенке блока цилиндров, а левая и задняя — к картерам коробки передач.

Коленчатый вал — из высокопрочного чугуна, с пятью коренными и четырьмя шатунными шейками. Вал снабжен восемью противовесами, выполненными на продолжении его «щек». Противовесы предназначены для уравновешивания сил и моментов инерции, возникающих при движении кривошипно-шатунного механизма во время работы двигателя. Вкладыши коренных и шатунных подшипников коленчатого вала стальные, тонкостенные, с антифрикционным покрытием. Коренные и шатунные шейки коленчатого вала соединяют каналы, просверленные в теле вала, которые служат не только для подвода моторного масла от коренных к шатунным подшипникам, но и для центробежной очистки масла от твердых частиц и отложений при вращении вала. На переднем конце (носке) коленчатого вала установлены: зубчатый шкив привода газораспределительного механизма (ГРМ) и шкив привода вспомогательных агрегатов. К фланцу коленчатого вала шестью болтами прикреплен маховик, который облегчает пуск двигателя, обеспечивает вывод его поршней из мертвых точек и более равномерное вращение коленчатого вала в режиме работы двигателя на холостом ходу.

Маховик отлит из чугуна и имеет напрессованный стальной зубчатый венец для пуска двигателя стартером. Шатуны — кованые стальные, двутаврового сечения. Своими нижними головками шатуны соединены через вкладыши с шатунными шейками коленчатого вала, а верхними головками — через поршневые пальцы с поршнями. Поршни выполнены из алюминиевого сплава. В верхней части поршня проточены три канавки под поршневые кольца. Два верхних поршневых кольца — компрессионные, а нижнее — маслосъемное. Компрессионные кольца препятствуют прорыву газов из цилиндра в картер двигателя и способствуют отводу тепла от поршня к цилиндру. Маслосъемное кольцо удаляет излишки масла со стенок цилиндра при движении поршня. Поршневые пальцы стальные, трубчатого сечения. В отверстиях поршней пальцы установлены с зазором, а в верхних головках шатунов — с натягом (запрессованы).

Головка блока цилиндров отлита из алюминиевого сплава, общая для всех четырех цилиндров. Она центрируется на блоке двумя втулками и крепится десятью винтами. Между блоком и головкой блока цилиндров установлена безусадочная металлоармированная прокладка. На противоположных сторонах головки блока цилиндров расположены окна впускных и выпускных каналов. Свечи зажигания установлены по центру каждой камеры сгорания. В верхней части головки блока цилиндров установлены два распределительных вала, изготовленных из чугуна. Один вал приводит впускные клапаны газораспределительного механизма, а другой — выпускные.

Общая плита постелей коренных подшипников коленчатого вала

Клапаны приводятся в действие кулачками распределительного вала через цилиндрические толкатели. На валу выполнены восемь кулачков — соседняя пара кулачков одновременно управляет двумя клапанами (впускными или выпускными) каждого цилиндра. Опоры (подшипники) распределительных валов (по пять опор для каждого вала) выполнены разъемными. Отверстия в опорах обрабатываются в сборе с крышками.

Распределительный вал

Толкатель
